导轨式数显温度控制器结构设计

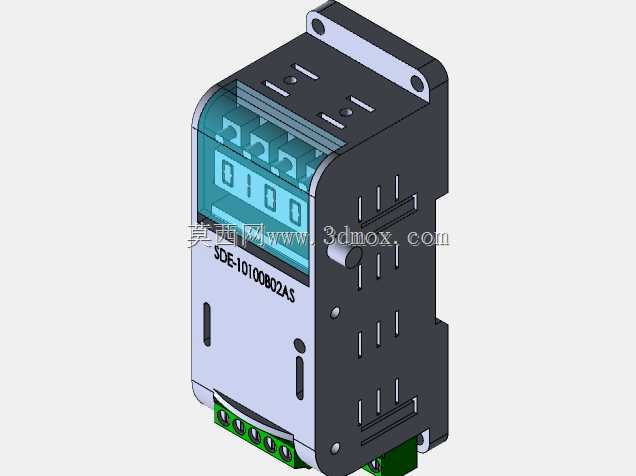

　　这款导轨安装式数显温度控制器，主要面向工业电控柜内部的温度调控场景，在成套电气设备、小型自动化单机、恒温试验装置、电力柜体温控等场景中应用广泛，核心作用是通过外接温度传感元件采集环境或被控对象温度，对比设定阈值后输出开关量控制信号，驱动加热或制冷负载动作，将被控区域温度维持在工艺要求区间内。从结构设计来看，整体采用标准DIN导轨适配的卡装式壳体，壳体主体为阻燃工程塑料材质，兼顾绝缘性能与结构强度，上半部分设置透明防护视窗，既可以保护内部的数码显示管与状态指示灯，又能避免日常运维中误碰操作按键，视窗下方预留的三位数码显示区域，可实时显示当前采集温度值或参数设定值，显示亮度适配车间常规光照环境，无需额外遮光结构即可清晰读数。

　　壳体侧面设计了多组通风散热槽，对应内部电路板的发热元件位置，可在设备长期通电运行时形成自然对流散热通道，避免内部功率元件积热导致的参数漂移或寿命衰减，底部的接线端子区域采用栅栏式端子结构，端子排带有清晰的接线位标识，区分电源输入、传感信号接入、控制输出等不同回路，接线时无需反复查阅说明书即可快速完成配线，端子上方预留的压线空间可适配1.5-2.5平方毫米的多股铜芯导线，满足常规电控配线的线径要求。安装结构上，壳体背部集成了标准35mmDIN导轨的弹性卡扣，安装时只需将卡扣上沿挂住导轨上边缘，向下按压即可完成卡装固定，拆卸时用一字螺丝刀撬动卡扣解锁位即可快速取下，无需额外固定螺丝，适配现有电控柜内的通用安装导轨，

　　无需单独开孔预留安装位，可与断路器、继电器、端子排等常规电气元件并排安装，单模块的安装宽度仅占6个标准模数位，在有限的柜内空间中可大幅节省安装位置，相邻安装的元件之间预留有足够的散热间隙，不会出现热量堆积的问题。功能结构层面，壳体正面的操作按键采用内嵌式设计，按键行程适中，带有清晰的按压反馈，可实现温度阈值设定、控制回差调整、输出模式切换等参数设置操作，按键外侧的防护边框可避免柜内布线时误触按键导致参数改动，设备的输出回路采用继电器无源触点输出，可直接驱动小功率交流接触器或固态继电器，适配多数工业温控场景的负载驱动需求，内部电路板采用分层布局，强电回路与弱电信号回路之间设置有隔离槽，降低强电干扰对温度采样精度的影响，

　　采样电路部分带有硬件滤波结构，可滤除车间内常见的变频器、伺服设备产生的电磁干扰，避免温度显示跳变或输出误动作。从建模细节来看，壳体的所有卡扣、接线端子、视窗、按键等结构均按照实际开模尺寸还原，各部件之间的装配间隙控制在0.1-0.2mm之间，符合塑料壳体的注塑生产公差要求，导轨卡扣的弹性变形量经过结构校核，可实现多次拆装后仍保持足够的卡紧力，不会因为长期震动出现松脱掉落的问题，壳体表面的丝印标识位置清晰，型号标识、接线标识、警示标识的位置均符合电气元件的标识规范，方便运维人员快速识别设备信息与接线点位。在实际选型应用中，这类温控器通常安装在电控柜的导轨排上，靠近需要控温的区域，外接PT100或热电偶类温度传感器，当检测到温度低于设定下限时输出触点闭合，驱动加热板或风机加热器工作，当温度升高到设定上限时触点断开，停止加热，部分场景下也可通过参数设置反向控制制冷设备，实现高温环境下的降温控制，整体结构紧凑，安装便捷，无需复杂的固定结构即可快速集成到各类电控系统中，相比传统的壁挂式温控器，导轨安装的形式更适配现有工业电控系统的安装习惯，可大幅减少现场安装的配线与固定工作量。
