多吸盘式纸箱真空夹持搬运执行机构

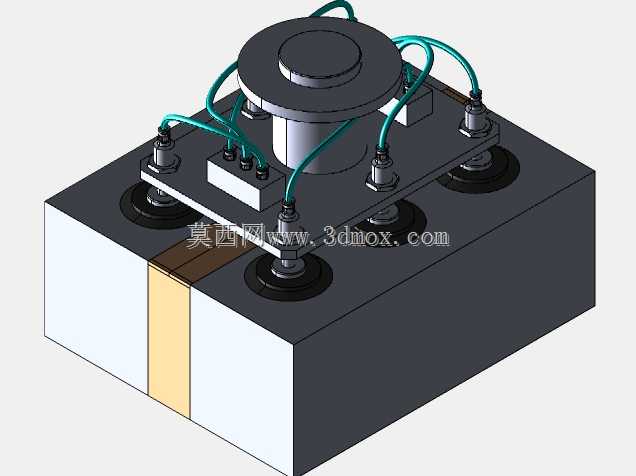

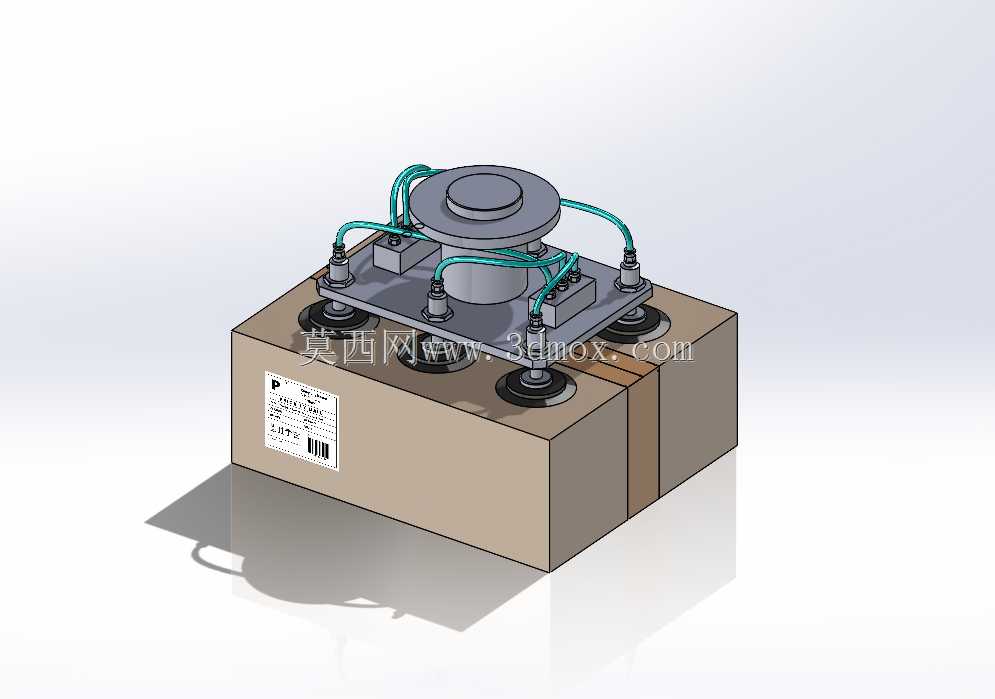

　　在仓储物流、后段包装、自动化码垛工位的现场调试里，纸箱类规整箱体的抓取一直是末端执行器选型的高频场景，这款多吸盘布局的真空夹持机构，正是针对瓦楞纸箱、覆膜纸盒这类表面具备一定平面度、箱体重量分布均匀的工件设计的抓取部件。不同于单吸盘大直径的抓取方案，这款夹持器采用四组独立吸盘的分布式布局，吸盘安装座通过可调支架固定在顶部安装基板上，每个吸盘的气路通过独立的快插接头连接真空气源，管路沿基板表面的走线槽排布，避免搬运过程中管路剐蹭周边设备或工件。从结构布局来看，顶部的圆形法兰盘是整个夹持器的安装接口，可直接对接工业机器人末端法兰、码垛机械手的输出轴或者直线模组的滑台安装面，法兰下方的连接座做了加厚处理，承担整个机构抓取工件时的倾覆力矩，

　　避免长期交变载荷下连接部位出现疲劳变形。基板上预留的多组安装孔位，支持调整四个吸盘的相对间距，适配不同长宽尺寸的箱体抓取需求，当抓取小尺寸箱体时可将吸盘向中心收拢，抓取大尺寸箱体时向外扩展安装位置，无需更换整套夹持机构即可覆盖一定尺寸区间的工件。每个吸盘的安装杆都带有缓冲行程，当夹持器下行接触箱体表面时，缓冲弹簧会提供一定的压缩量，补偿设备下行的位置误差，避免硬接触压损纸箱表面，同时保证吸盘唇边能完全贴合箱体顶面，形成可靠的密封腔，保障真空吸附力足够克服工件重力以及搬运过程中的加减速惯性力。气路部分采用集中供气的分路设计，每个吸盘支路都带有独立的气路通断控制基础接口，现场使用时可外接真空发生器或者集中真空站的气源，

　　若单个吸盘出现密封失效，其余吸盘仍能提供足够的吸附余量，避免工件掉落引发安全事故。从安装边界来看，整个夹持器的主体结构高度控制在常规末端执行器的适配范围内，基板的长宽尺寸根据常用的600mm以内幅面的箱体设计，安装法兰的孔位匹配主流工业机器人的末端安装标准，现场安装时无需额外制作过渡转接板即可完成装配。实际应用场景中，这类夹持器常配套在码垛工作站、纸箱自动分拣线、包装线的自动装箱工位后端，替代人工完成纸箱的抓取、转运、码放动作，相比夹爪式的夹持机构，真空吸附的方式不会对纸箱侧壁产生夹持力，不会出现夹伤纸箱、导致箱体变形的问题，尤其适合装载了易碎品、软质内容物的纸箱搬运作业。设计过程中，整个机构的受力路径经过了反复校核，

　　从吸盘接触点到安装法兰的力传递路径上，所有连接部位都做了应力分散处理，基板采用硬质铝合金材质加工，在保证结构强度的前提下尽可能降低自身重量，减少对机械手负载的占用，让设备的有效负载更多分配给待抓取的工件。管路排布时特意避开了机构的运动干涉区域，所有气管都采用带护套的气动软管，长期往复运动下也不会出现管路折损、漏气的问题，日常维护时只需定期检查吸盘唇边的磨损情况、清理气路中的粉尘杂质即可，维护成本极低。针对不同表面特性的纸箱，还可以快速更换不同材质的吸盘唇边，比如针对表面粗糙的瓦楞纸箱选用厚唇边的丁腈橡胶吸盘，针对表面覆膜的光滑纸盒选用硅胶材质的薄唇边吸盘，更换过程无需拆解整个机构，只需从吸盘安装座上旋下旧吸盘替换即可，大幅缩短现场换型的调试时间。在实际工位调试时，需要根据待抓取箱体的重量计算总吸附力，预留至少三倍的安全系数来匹配真空源的压力参数，同时根据搬运路径的加减速曲线调整吸盘的缓冲行程，保证高速搬运过程中工件不会出现滑移、脱落的问题。
