分瓣式钣金拼接球体结构设计方案

　　这类分瓣式钣金球体在工业场景中有着非常细分的应用方向，最常见的是大型常压储料罐的球形封头段、户外景观球形金属装饰壳体、化工领域小型常压球形缓冲罐的外壳，还有部分特种通风设备的球形风帽主体，也会采用这种分瓣钣金拼接的结构来制作。和整球冲压、旋压成型的工艺不同，分瓣钣金拼接的方案不需要大吨位的冲压或者旋压设备，对于小批量定制、大尺寸球面构件的生产来说，加工门槛更低，现场拼接的适配性也更强，尤其是直径超过1.5米的球面构件，受限于板材幅面和运输尺寸限制，几乎都要采用这种分瓣下料后拼接成型的工艺路线。

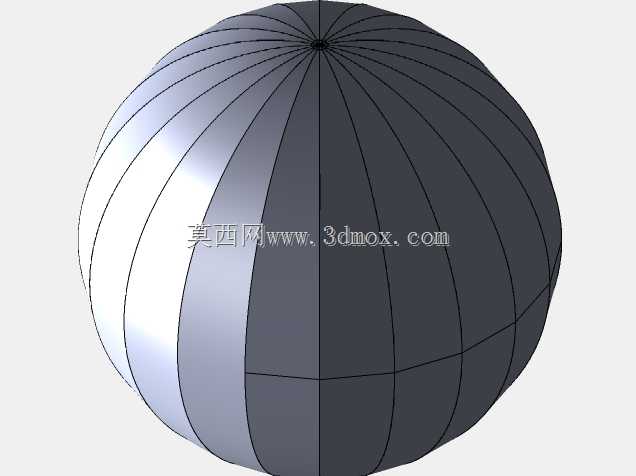

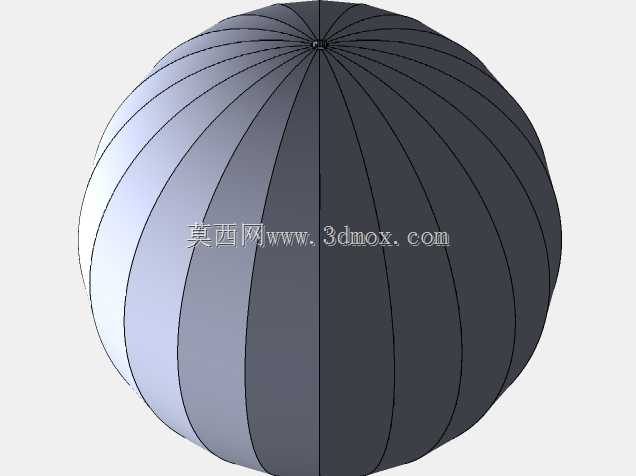

　　从结构功能特性来看，这种分瓣钣金球体的每一块瓣片都是近似瓜瓣的空间曲面形态，所有瓣片沿球体的经线方向排布，相邻瓣片的拼接边预留有焊接或者咬接的余量，顶部所有瓣片汇聚于球顶的极小区域，底部可以根据实际安装需求设计成平口法兰边或者直接收边。瓣片的曲面展开是整个设计的核心难点，不能直接用平面扇形料简单弯折，必须通过球面的等弧长展开计算，把三维空间的曲面映射到二维薄板平面上，下料后再通过压型、卷边的工艺让每一块瓣片形成预设的曲率，拼接后才能保证整体球面的圆度误差控制在允许范围内，不会出现明显的棱边或者凹凸变形。

　　设计这类钣金球体的时候，首先要确定整体的公称直径，也就是球体的外径尺寸，这个尺寸直接决定了后续的安装边界：如果是作为设备封头使用，底部的对接边直径要和下方筒体的外径完全匹配，预留的焊接坡口尺寸要符合对应板材厚度的焊接工艺要求；如果是作为独立的装饰或者储料壳体，底部的支撑结构安装孔位要和预设的支架安装点位对齐，整体球体的最大外轮廓直径不能超出安装区域的预留空间，尤其是户外安装的场景，还要考虑拼接后的整体风阻系数，瓣片的拼接缝要顺着当地主导风向排布，减少风载对焊缝的长期拉扯。

　　瓣片的数量选择也需要结合实际加工条件调整，瓣片数量越少，单块瓣片的曲面曲率越大，对压型设备的行程和压力要求越高，但是拼接焊缝的总长度更短，后续焊接打磨的工作量更小；瓣片数量越多，单块瓣片的曲面越平缓，甚至可以用简单的卷板设备完成曲率加工，但是拼接缝的总长度会大幅增加，焊接变形的控制难度也会上升，常规直径1米到2米的钣金球体，一般选择12到18块瓣片的分瓣方案，能在加工难度和焊接工作量之间取得比较好的平衡。

　　板材厚度的选择要结合实际使用场景的载荷来确定，作为常压储料容器使用时，板材厚度要满足内部物料的静压力要求，同时预留足够的腐蚀余量；作为户外装饰壳体使用时，厚度只需要满足自身结构刚度要求，避免运输和安装过程中出现凹陷变形即可，一般1.5mm到3mm的冷轧钢板或者不锈钢板就能满足大部分场景的需求。拼接边的连接形式可以根据使用需求选择，密封要求高的场景采用满焊结构，焊后对焊缝进行打磨抛光，做表面防腐处理；没有密封要求的装饰场景可以采用点焊或者咬接的结构，减少焊接变形，同时降低加工成本。

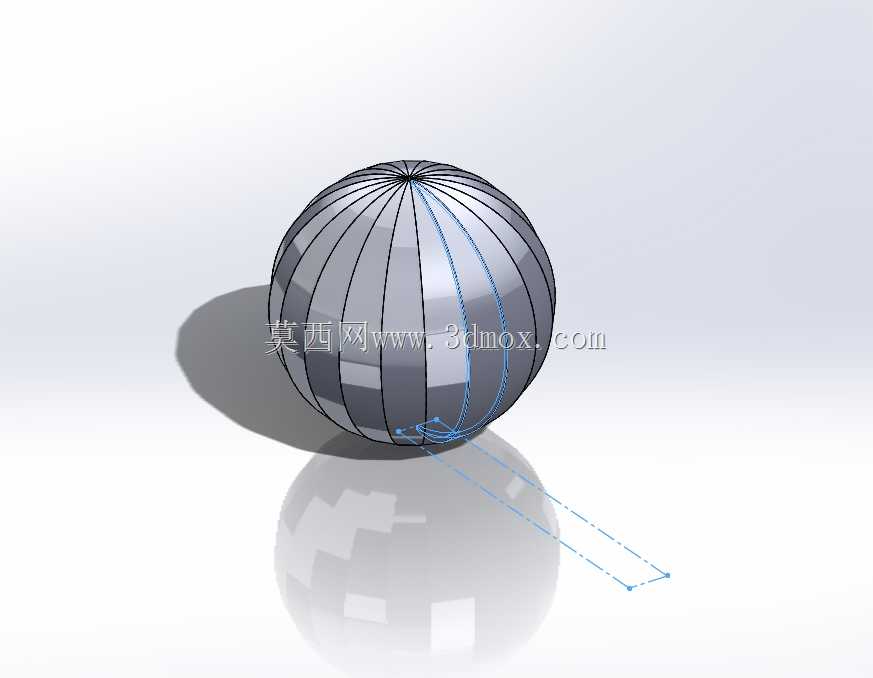

　　在建模过程中，需要先绘制完整的球面基准曲面，然后按照选定的分瓣数量绘制经线方向的分割面，把完整球面切割成独立的瓣片曲面，之后对每一块瓣片曲面做钣金展开处理，展开过程中要预留板材折弯的中性层补偿量，避免下料后拼接出现尺寸偏差。同时要注意每一块瓣片的两端收边位置的尺寸处理，球顶位置所有瓣片汇聚的点要做小平面的工艺缺口，避免多块瓣片在顶点位置拼接出现材料堆叠，影响成型效果；底部的连接边如果需要对接法兰或者筒体，要在展开的时候就预留出折边的余量，不要等瓣片压型完成后再二次切割，减少尺寸误差。

　　实际生产中，瓣片下料完成后，需要用专用的压型模具或者简易的胎膜对瓣片进行曲率成型，成型后要用标准的球面样板对每一块瓣片的曲率进行校验，确保单块瓣片的弧度符合设计要求，拼接的时候要先在胎膜上进行预拼装，调整每一块瓣片的位置，确认所有拼接边对齐、整体圆度达标后再进行定位焊，之后再按照对称焊接的顺序完成所有焊缝的焊接，避免焊接应力集中导致整体球体出现变形。焊接完成后还要对整体球体进行圆度校正，对焊缝位置进行打磨处理，根据使用需求做表面喷涂、抛光或者镀锌等防腐处理。

　　安装边界方面，这类钣金球体如果是独立安装，底部一般需要配置3到4个支撑脚，支撑脚的安装位置要均匀分布在球体底部的圆周上，支撑点的高度要保证球体底部和安装基面之间预留足够的操作空间，如果底部需要安装出料口、接线口等附件，还要在对应的瓣片位置提前预留好开孔，开孔的补强结构要和瓣片的曲面完全贴合，避免焊接后出现局部变形。如果是作为设备的一部分对接在其他构件上，对接边的连接孔位、密封槽结构都要和对接构件完全匹配，安装时要保证球体的中心轴线和对接构件的中心轴线重合，避免出现偏心导致的应力集中。
