封闭式外圆磨削加工机床结构设计

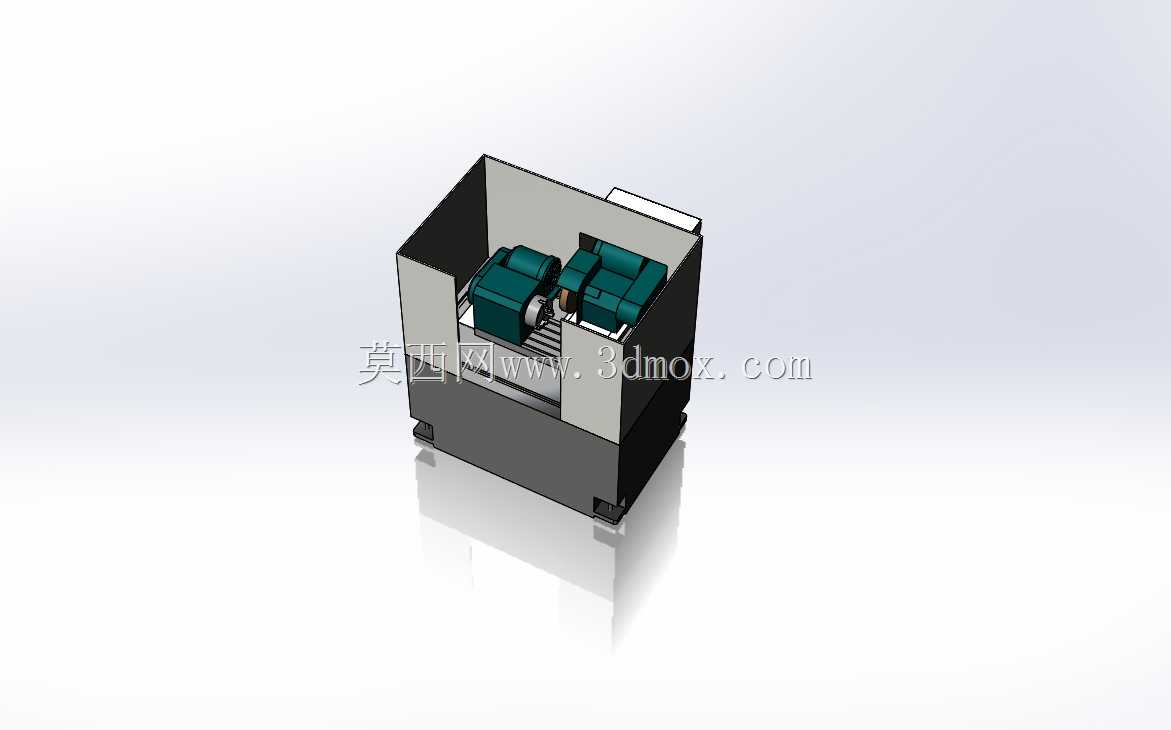

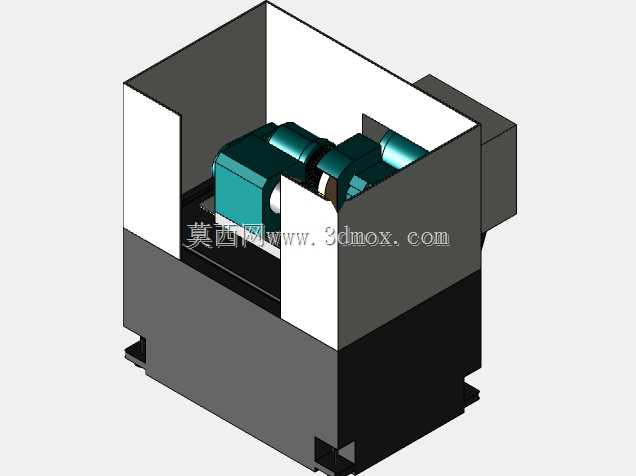

　　这款外圆磨削设备的整体结构采用全封闭防护壳体设计，在实际车间应用场景中，主要承担轴类、套类回转体零件的外圆柱面、外圆锥面以及阶梯轴轴肩端面的精密磨削工序，常见于汽车零部件加工车间的传动轴精加工工位、液压行业的活塞杆终加工环节、轴承制造企业的套圈外圆磨削工序，也可适配工具车间对精密量具、刀具的外圆修磨作业，能稳定实现IT6-IT7级尺寸精度，表面粗糙度可控制在Ra0.8μm以内，满足多数精密回转零件的终加工精度要求。从功能特性来看，设备内部集成了工件装夹主轴单元、砂轮进给滑台、砂轮修整机构以及冷却喷淋系统，工件主轴可实现无级调速，适配不同直径、不同材质工件的线速度匹配需求，砂轮横向进给采用精密丝杠传动结构，最小进给分辨率可达0.

　　001mm，可实现微量进刀保证磨削尺寸的稳定性，全封闭的壳体结构一方面可以阻挡磨削过程中飞溅的磨屑、切削液，避免车间环境的污染，另一方面也能隔绝高速旋转砂轮意外碎裂带来的安全隐患，防护门采用滑动式开合结构，开口尺寸匹配常规长度轴类零件的上下料需求，操作工位的观察窗采用高强度透明防护材料，可在加工过程中实时观察磨削状态，同时抵御磨屑冲击。设计过程中，首先围绕加工范围确定核心运动部件的行程边界，确定最大磨削直径、最大磨削长度的参数阈值后，反推床身的整体长宽高尺寸，床身采用整体铸铁结构设计，内部布置加强筋结构提升刚性，避免磨削过程中产生的振动影响加工表面质量，主轴箱与尾座的安装基面经过刮研处理，保证两者的同轴度误差控制在0.

　　005mm以内，尾座采用弹簧顶紧结构，顶紧力可根据工件重量、磨削力大小灵活调节，避免细长轴工件在顶紧力作用下产生弯曲变形。安装边界方面，设备底部预留了地脚螺栓安装孔位，孔位间距根据整体重心分布设计，安装时需要保证基础平面的平面度误差不超过2mm/m，设备后侧预留了切削液回流接口、电气管线接口，可直接对接车间集中供液系统与供电回路，设备侧面预留了维修开口，可在不拆解整体防护壳体的情况下完成砂轮更换、主轴维护等常规保养作业，整体布局紧凑，占地面积相比同规格开放式外圆磨床减少约15%，适配中小批量精密加工车间的设备排布需求。在结构细节处理上，砂轮架的进给导轨采用贴塑导轨结构，降低低速进给时的爬行现象，保证微量进刀的准确性，

　　冷却喷嘴的位置设计为可调节结构，可根据不同直径工件的磨削位置调整喷淋角度，保证切削液能够准确喷射到磨削接触区，带走磨削热量同时冲除附着在砂轮表面的磨屑，避免磨屑堵塞砂轮孔隙影响磨削效率与表面质量，设备内部还设置了磨屑收集导流结构，磨屑随切削液回流后可通过磁性分离装置完成分离，减少切削液中的磨屑含量，延长切削液使用寿命。
