双拉链条同步传动输送机构

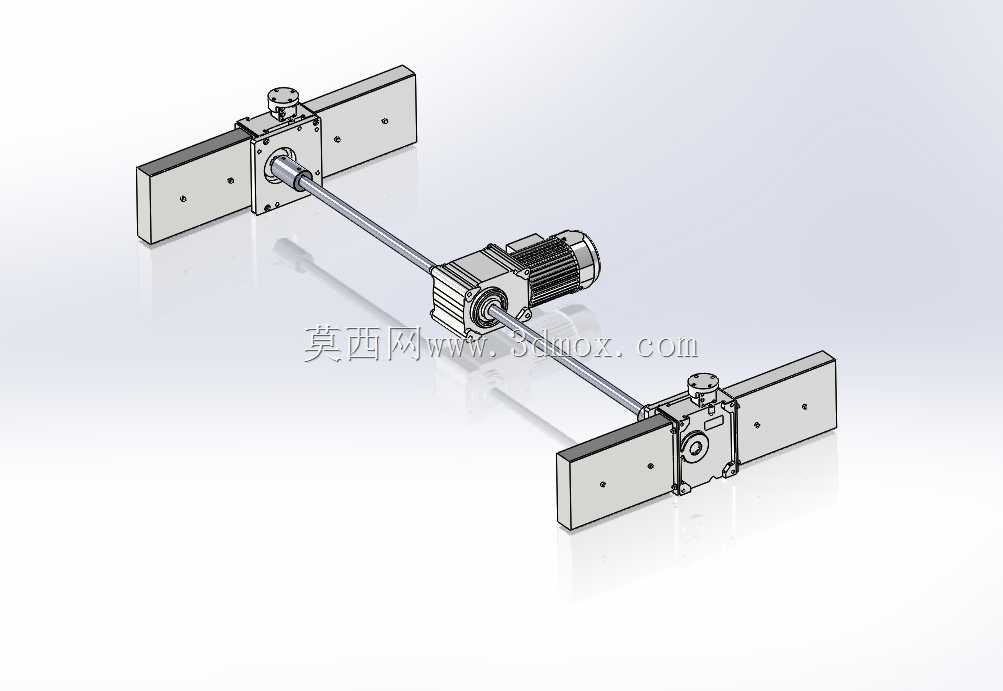

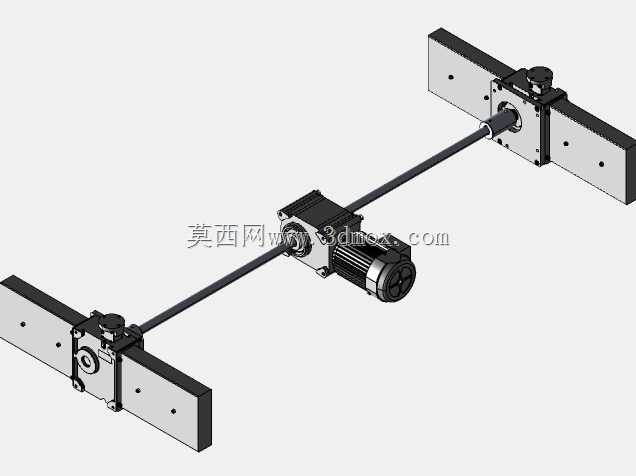

　　这套双拉链条传动结构，在轻工包装、纸品加工、薄膜输送类产线里应用十分普遍，很多需要双侧同步牵引的工位都会用到类似结构，比如软包装制袋机的进料牵引段、薄型板材的同步输送工位，都需要两侧链条保持完全同步的线速度，避免输送物料出现跑偏、褶皱甚至拉扯破损的问题。从结构布局来看，整套机构采用单电机同轴驱动双侧链轮的设计，驱动端选用直角轴减速电机，动力输出轴沿设备宽度方向贯穿布置，轴的两端分别装配主动链轮，对应两侧的从动链轮组固定在两端的安装立板上，链条绕经主从动链轮形成闭合传动回路，每侧链条上都预留了工装安装位，可以根据实际生产需求固定拨块、夹具或者承托板，用来带动物料沿直线方向做匀速输送。设计这套结构的时候，

　　首先要解决的就是双侧同步精度问题，所以没有采用双侧分别驱动的方案，单电机同轴输出的形式从根源上避免了两侧驱动不同步的问题，不需要额外加装同步轴或者电子同步控制系统，结构可靠性更高，后期维护的成本也更低。安装边界方面，两端的安装立板采用加厚钢板加工，立板上预留了多组沉头安装孔，可以直接固定在设备的主机架上，立板与传动轴之间配置了带座轴承，既可以支撑长传动轴的径向载荷，也能避免轴运转过程中出现挠曲变形，保证传动的平稳性。需要注意的是，传动轴的长度要根据实际设备的幅宽来匹配，长轴加工的时候要做动平衡校正，避免高速运转时出现径向跳动，带动链条产生振动影响输送精度。两侧的链轮安装座上设计了张紧调节结构，通过调节螺栓可以调整从动链轮的中心距，

　　补偿链条使用过程中产生的磨损伸长，保证链条始终处于合适的张紧状态，避免跳齿、脱链的问题。在功能特性上，这套双拉链结构的负载能力比单链条牵引更强，双侧受力的形式可以让输送的物料受力更均匀，对于幅宽较大的薄型物料，比如塑料薄膜、无纺布、纸质包装材料，不会出现单侧拉扯导致的物料歪斜，输送过程的直线度更好。链条选用的是标准精密滚子链，和椿本的常规输送链条参数匹配，互换性很强，后期易损件更换不需要单独定制，直接采购标准件就能替换，降低了设备的运维成本。设计建模的时候，要重点关注链轮与轴的配合公差，主动链轮和输出轴采用平键连接传递扭矩，从动链轮和从动轴之间可以根据需求选用带座轴承支撑，让从动链轮随链条自由转动，减少转动阻力。

　　另外两侧的安装立板的安装孔位要保证同轴度，装配的时候要先校准两端轴承座的同轴度，再穿入传动轴，避免轴承受附加载荷导致过早损坏。在实际产线应用里，这套结构的输送速度可以通过搭配不同减速比的减速电机来调整，适配不同生产节拍的需求，低速重载工况下可以选用大节距的输送链条，高速轻载工况可以换用小节距精密滚子链，搭配对应的链轮即可完成适配，结构的拓展性很强。很多初次设计这类双侧牵引机构的工程师容易忽略长传动轴的挠度问题，当设备幅宽超过一米的时候，传动轴中间位置如果没有辅助支撑，高速运转时很容易出现共振，所以在建模阶段就要根据轴的直径、长度、转速计算临界转速，必要时在中间位置加装中间支撑轴承座，避免运转时出现振动异响。另外链条的润滑设计也要考虑到位，在上下链条的回程位置可以预留自动注油嘴的安装位，定期给链条加注润滑脂，减少链条和链轮的磨损，延长整套机构的使用寿命。这套结构的整体外形没有多余的外凸部件，所有传动部件都可以加装防护罩覆盖，符合设备的安全防护要求，不会出现操作人员误触传动部件的安全隐患。
