机器人产线配套虚拟冲压工位布局设计

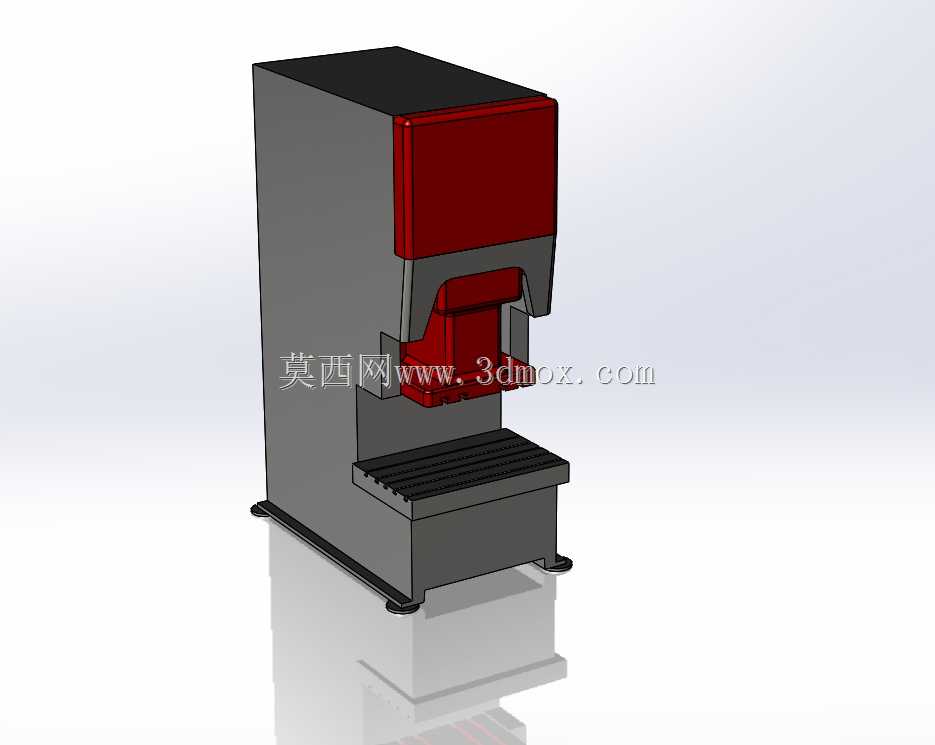

　　在离散制造的冲压加工车间布局规划阶段，这类适配机器人上下料的虚拟冲压工位设计，是打通自动化产线节拍匹配的核心环节。不同于单机压力机的独立设计，该模型从产线协同角度出发，将压力机本体的作业区间、机器人取放料的运动边界、物料周转的预留空间做了一体化整合，避免后期现场安装时出现机械干涉、节拍错位的问题。从设备本体结构来看，该冲压工位采用开式C型机身布局，机身主体采用厚钢板焊接结构的等效建模，上半部分为冲压驱动模块的安装腔体，红色区域为冲压滑块的防护外罩，既可以遮挡滑块运动区域的加工碎屑飞溅，也能直观区分设备的运动作业区与固定安装区，下方的工作台面设置了平行排布的T型槽结构，用于快速装夹不同规格的冲压模具，

　　台面前沿预留了足够的物料放置暂存区，适配机器人末端执行器的取料高度差。设计过程中优先考虑了机器人的作业可达性，将压力机的工作台高度设置在机器人第六轴的最优作业区间内，机身侧面没有突出的安装结构，避免机器人在大角度回转送料时发生碰撞，机身底部设置了四个可调式支撑脚，既可以在安装时调整设备水平度，也预留了100mm左右的底部空间，方便后期布设冲压废料的输送管道、气动管路以及电气走线。从功能适配性来看，该虚拟模型完全还原了实际压力机的作业行程范围，滑块的下行安全距离、工作台的有效装夹尺寸、机身开口的最大进深都按照实际设备1:1建模，在做产线仿真时，可以直接导入机器人的运动学模型，模拟不同冲压节拍下的上下料动作，

　　验证机器人的运动路径是否存在奇点，计算单工位的作业循环时间，从而平衡整条冲压产线的工位排布数量。不同于常规单机模型的孤立设计，该布局模型特意保留了压力机周边的安全预留空间，机身前方的作业区预留了足够的安全距离，既满足现场安全防护围栏的安装要求，也预留了人工换模、设备检修的操作空间，不会因为追求产线紧凑度而压缩后期的维护空间。机身的驱动模块腔体做了封闭化建模，实际应用中该区域会集成飞轮、离合器、制动器以及驱动电机，模型中预留的安装腔体尺寸完全匹配通用中小型机械压力机的驱动组件规格，设计人员可以直接基于该布局模型做细化结构设计，不需要重新调整机身的整体尺寸边界。工作台面的T型槽间距按照通用冲模的安装标准设置，

　　可以适配绝大多数中小型冲压模具的装夹需求，台面上的定位基准孔位置也做了标准化预留，方便快速安装模具定位销，减少换模时的校准时间。在产线布局的虚拟调试阶段，这类模型可以直接接入数字化工厂仿真软件，配合上下料机器人、物料传送带、废料输送线等周边设备模型，完成整线的干涉检查、节拍仿真、安全区域验证，提前发现布局中存在的空间冲突问题，避免后期现场安装时出现设备移位、管线返工的问题。从安装边界来看，该设备的整体占地尺寸控制在中小型冲压设备的常规区间内，机身的重心位置经过等效校核，底部支撑脚的排布可以满足普通车间地坪的承重要求，不需要额外做特殊的设备基础，降低了产线搭建的基建成本。机身后侧预留了电气柜与气动系统的安装接口位置，在做整线布局时可以直接将配套的电气柜放置在设备后侧的预留空间内，不会占用产线的侧向通道，优化车间的空间利用率。滑块区域的防护外罩采用圆弧过渡设计，既减少了尖锐边角带来的安全隐患，也不会额外增加设备的整体宽度，保证机器人在靠近机身作业时的运动余量。
