立式电火花拉床加工设备结构设计

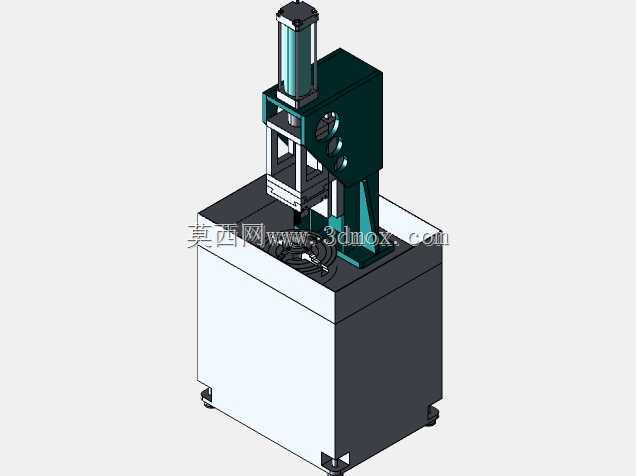

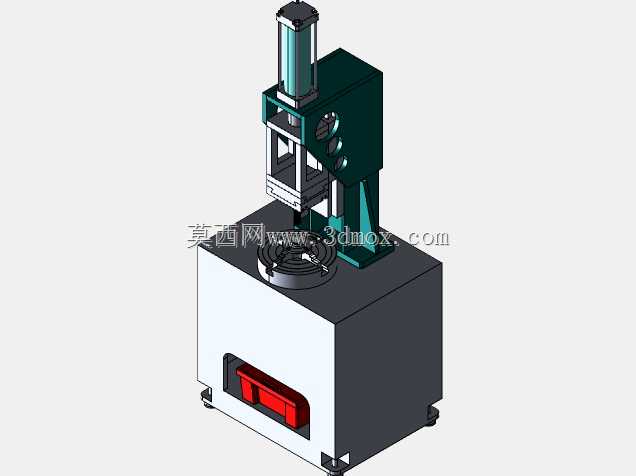

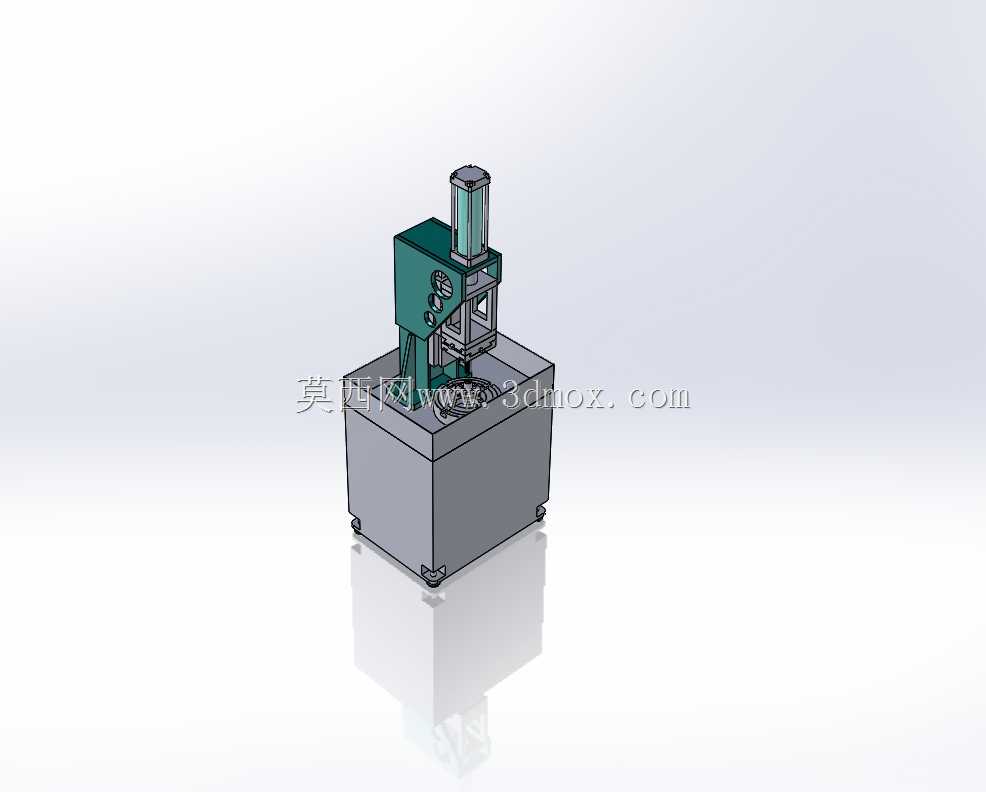

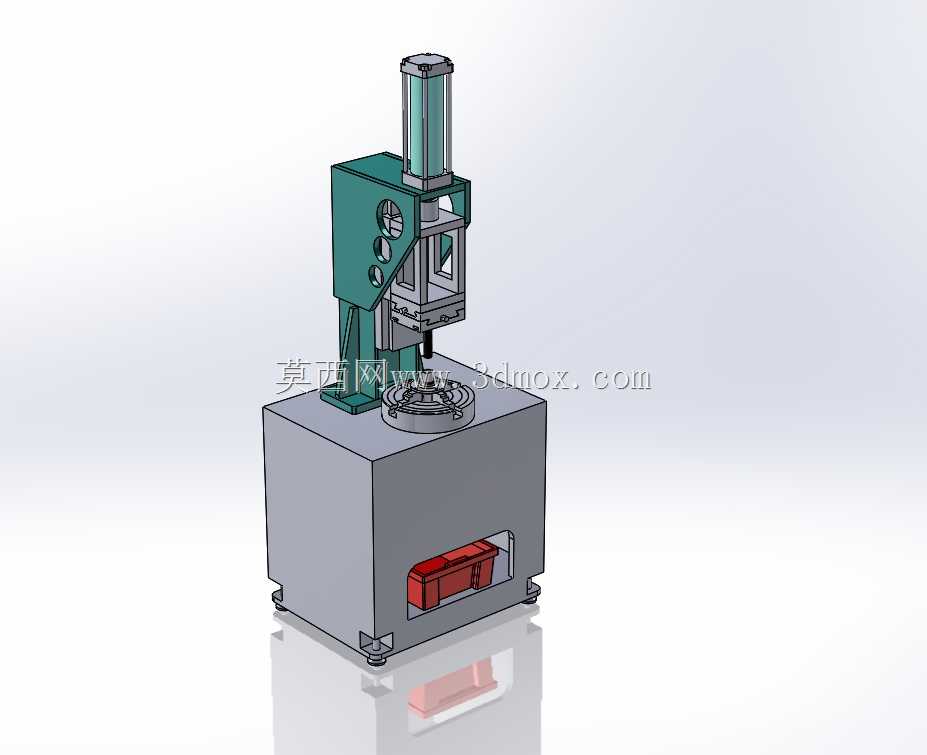

　　这款电火花拉床的结构设计，首先要匹配中小型金属零件的特种加工场景，在模具镶件、异形内孔、花键槽这类传统切削难以加工的硬质合金、淬火钢零件加工场景里，这类设备能避开传统拉削的刀具硬接触磨损问题，靠脉冲放电蚀除金属完成成型加工。从整机布局来看，下部采用箱型床身作为承载基座，内部预留液压站、脉冲电源、工作液循环系统的安装空间，床身底部设置可调支撑脚，安装时需要保证基座平面度公差在0.05mm/米以内，避免立柱倾斜导致加工同轴度超差，整机占地边界控制在长宽1200mm*1000mm区间，高度方向不超过2100mm，适配普通中小型机械加工车间的设备排布，不需要额外做地基加固，普通硬化地面即可满足安装承重要求。

　　上部的加工执行单元采用立式悬臂布局，主轴进给采用液压驱动结构，相比丝杠传动，液压进给的缓冲性能更适配电火花加工的微进给需求，能在放电间隙出现异常时快速回退避免拉弧烧伤工件，主轴的行程范围设计为0-300mm，可满足最大加工深度250mm的零件加工需求，主轴端部标配三爪自定心卡盘接口，也可根据加工需求更换专用夹具，适配不同外形的电极装夹，卡盘的装夹同轴度控制在0.02mm以内，保证电极与工件定位基准的重合度。设计时特意将工作液槽设置在床身上部的工作台区域，槽体采用可拆卸式密封结构，加工时工作液浸没工件与电极加工区域，既可以带走放电产生的金属屑与加工热量，也能起到绝缘作用保证脉冲放电的稳定性，工作液槽的排渣口设置在槽体最低处，

　　配合循环过滤系统可实现72小时连续加工的渣质过滤，避免金属屑堆积导致的放电短路。操作面板区域设置在设备前部的悬臂支架上，操作人员站在设备正前方即可完成参数调整、工件装夹、加工启停的全部操作，不需要频繁移动位置，人机操作高度设置在离地1100mm-1500mm区间，符合立姿操作的人体工程学要求，减少长时间操作的疲劳感。从结构刚性设计来看，立柱与床身的连接采用6颗M20内六角螺栓配合定位销锁紧，连接面经过磨削加工，接触率不低于85%，避免主轴进给时出现立柱晃动，影响加工表面粗糙度，主轴导轨采用矩形淬硬导轨，配合聚四氟乙烯导轨软带，低速进给时无爬行现象，最小进给分辨率可达到0.001mm，满足电火花精加工的微量进给要求。

　　液压系统的控制阀组集成安装在床身内部的侧安装板上，管路采用硬管配合高压软管连接，布局时避开电气走线区域，避免液压油泄漏引发电气故障，液压系统的工作压力设置在2MPa-5MPa区间，可根据加工需求调整进给推力，最大推力可达50kN，既满足大尺寸电极的进给需求，也能在小零件精加工时调低压力避免电极变形。电气柜采用独立密封结构，设置在床身侧部，与液压区域、工作液区域做物理隔离，防护等级达到IP54，避免加工时的油雾、金属屑进入电气柜引发元器件短路，脉冲电源的输出端采用屏蔽线缆连接主轴与工作台，减少脉冲信号传输过程中的干扰，保证放电脉冲的稳定性。这款设备的适用场景覆盖了工具车间的模具加工、汽配零件的异形槽加工、五金零件的内花键加工等领域，相比传统拉床，它不需要制作高精度的成型拉刀，只需要制作与成型轮廓一致的电极即可完成加工，对于小批量、多品种的异形零件加工，能大幅降低刀具成本，缩短生产准备周期。在建模过程中，所有配合面都按照实际加工公差做了间隙预留，运动部件都设置了行程限位结构，主轴的上下极限位置都设置了硬限位与软限位双重保护，避免进给超程损坏设备与工件，工作台采用T型槽结构，可灵活搭配不同的专用夹具，适配不同外形尺寸的工件装夹，工作台的承载能力设计为最大500kg，可满足中小型零件的装夹承重需求。
