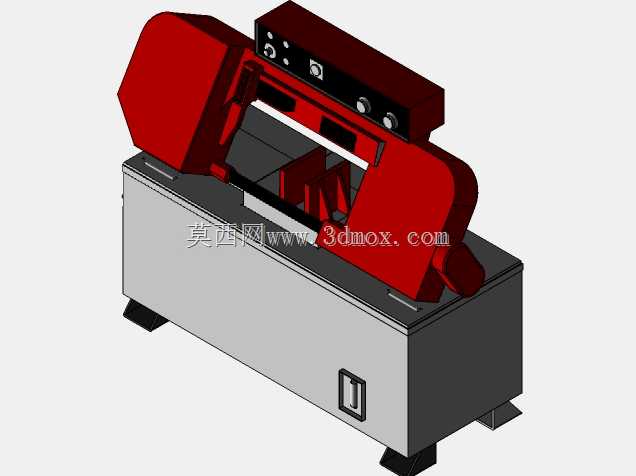

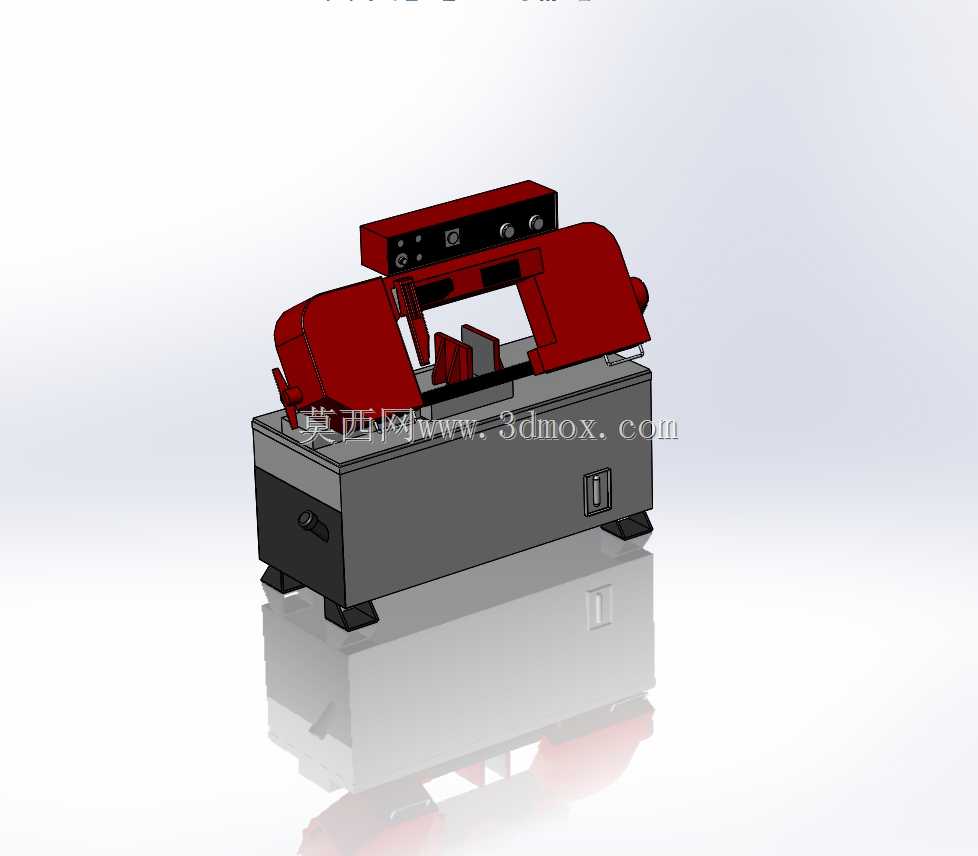

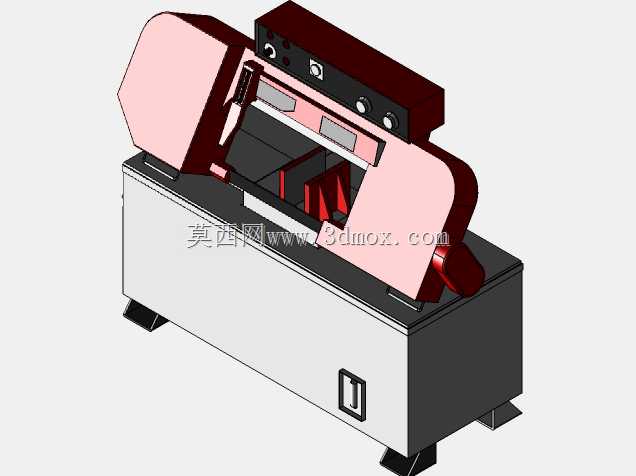

卧式金属带锯切割设备三维结构设计

　　在机械加工车间的备料工序段，这类卧式带锯设备是圆钢、型材、管材下料环节的核心作业单元，相比弓锯床切削效率提升40%以上，切口窄、材料损耗小，适配碳钢、合金结构钢、铜铝型材等多种金属材料的定长切断作业，是中小批量机加工、五金制造、钢结构预制场景里的标配下料装备。整套三维结构按照实际车间作业的带锯床1:1还原，底座采用整体式铸铁焊接箱体结构，内部集成切削液储液腔、锯带张紧调节机构的安装位，底部预留四个可调垫铁的安装接触面，安装时不需要额外做混凝土预埋基础，只要地面平整度误差控制在2mm/㎡范围内，调平垫铁即可固定设备，整机占地边界控制在长1.8m、宽1.1m、高1.2m区间，进料侧预留1.2m的工件摆放空间、出料侧预留0.

　　8m的接料空间就能满足常规作业需求，不会占用过多车间通道面积。锯架部分采用双立柱导向结构，两根导向柱表面做高频淬火处理，硬度达到HRC55以上，配合铜套滑动导向副，锯架下行锯切时的偏摆量控制在0.05mm以内，保证锯切面的垂直度误差不超过0.1mm/100mm，锯带的驱动轮和从动轮分别布置在锯架两端，轮缘做圆弧修形，避免锯带运行时出现跑偏、掉带问题，张紧机构采用丝杆螺母配合碟簧的结构，既能提供稳定的张紧力，又能在锯切遇到硬点时起到缓冲作用，防止锯带瞬间过载崩断。工件夹紧机构采用手动液压夹紧钳，固定钳口和活动钳口的夹持面都做了网纹滚花处理，夹持直径范围覆盖20mm到350mm的圆料，或是同等截面尺寸的方料、型材，

　　钳口位置可根据锯切位置前后调整，适配不同长度工件的装夹需求，夹紧力可通过液压旋钮调节，夹持薄壁管材时不会出现夹扁变形的问题。设计这套结构时，特意把锯带的导向臂做成可滑移结构，两个导向臂之间的距离可以根据工件截面宽度调整，尽量缩短锯带自由悬空的长度，减少锯切过程中的锯带振动，延长锯带使用寿命，锯带运行的线速度设置了两档可调，低速档20m/min适配高硬度合金钢锯切，高速档60m/min适配铜铝等软质金属，切换档位通过带轮的皮带换位实现，结构简单可靠，车间维护人员不需要复杂培训就能完成档位调整操作。设备上部的护罩采用薄钢板折弯成型，完全覆盖锯带的非作业段，只有靠近工件的锯切段外露，既可以防止切削液飞溅，又能避免操作人员误触运行的锯带，

　　符合机械加工设备的安全防护要求，护罩上预留了观察窗，可以随时查看锯带的运行状态和锯切进度，不需要频繁开启护罩。底座侧面布置了操作按钮盒，集成了锯架升降、夹紧松开、锯带启停、急停按钮，操作高度距离地面1m，符合人体工程学设计，操作人员站在设备正面不需要弯腰就能完成所有操作，切削液的喷嘴对准锯切位置，流量可通过针阀调节，保证锯切过程中锯带齿尖得到充分冷却和冲屑，避免切屑粘在锯齿上降低切削效率。整套三维结构把所有装配关系都做了完整约束，锯架的升降行程、钳口的夹紧行程、锯带的运行轨迹都和实际设备完全一致，不管是用于机床结构教学演示，还是做设备改造的方案验证，或是新员工的设备操作培训，都能直观呈现设备的内部构造和作业逻辑，不需要拆解实体设备就能清晰展示每个部件的装配位置和运动关系，也能直接导出工程图用于易损件的测绘加工，比如导向块、带轮、钳口板这类常规损耗件，都可以直接从三维模型里提取尺寸进行加工替换，减少设备停机等待配件的时间。
