兄弟M300X3钻攻中心CNC加工设备结构

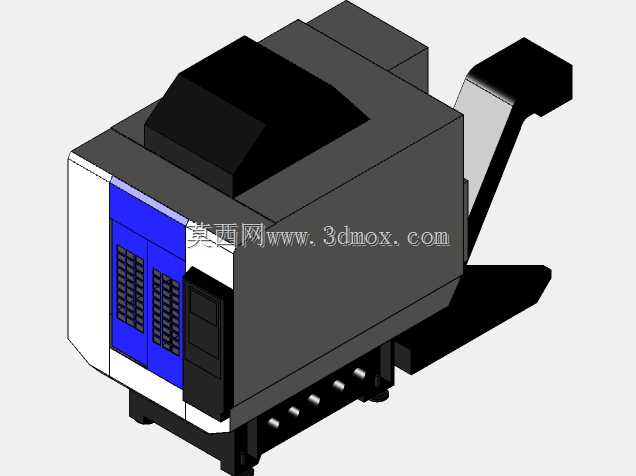

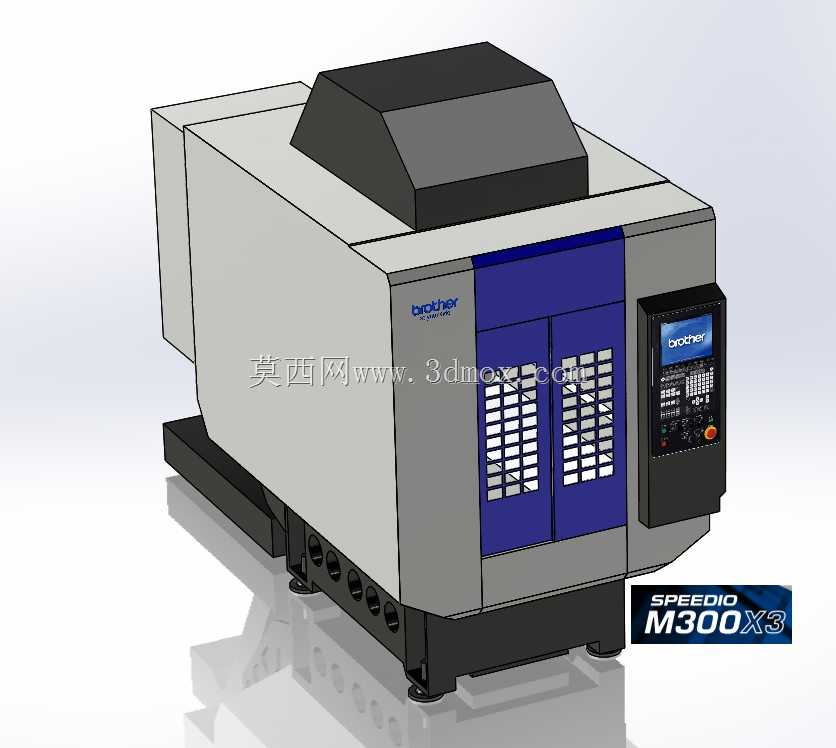

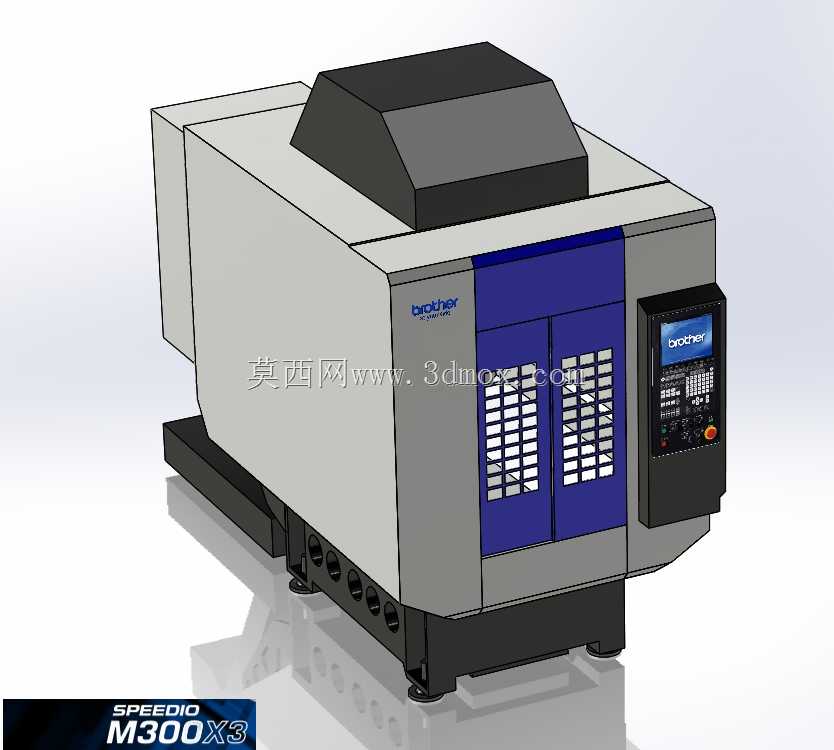

　　这款钻攻中心的三维结构还原，完全围绕小型精密零件加工车间的实际布局需求搭建，做结构设计时最先考虑的是3C电子、小型五金零件批量加工场景的占地痛点——这类车间往往排布密集的加工工位，单台设备的占地边界直接决定车间产能密度，因此整机外轮廓做了紧凑化收束，正面操作区的外凸控制箱做了内收式布局，避免操作人员走动时发生磕碰，同时预留了足够的开门空间，双开门的防护门开合轨迹完全在设备自身占地范围内，不需要额外预留门体开启的侧向空间，这点在多台设备并排排布时优势格外明显，相邻设备的间距可以压缩到最小，车间通道的有效宽度不会被门体占用。从实际加工用途来看，这款设备主要针对小型铝件、钢件的钻削、攻丝、铣削工序，常见于消费电子金属外壳、

　　小型气动元件阀体、精密接插件零件的批量加工，因此结构设计上把主轴单元的布局做了重心下沉处理，Z轴的运动行程完全覆盖小型零件的常见加工高度，X/Y轴的行程范围匹配常见的工装夹具排布尺寸，工作台的T型槽布局适配通用的精密平口钳、多工位气动夹具安装，安装孔位的间距符合行业通用的夹具安装标准，不需要额外做转接板就能直接适配市面上多数成熟的钻攻加工工装。防护结构的设计思路完全贴合车间实际使用场景，顶部的防护罩做了斜面导水设计，加工过程中飞溅的切削液会顺着斜面回流到机床内部的回液槽，不会在顶部积留渗漏；正面的观察窗采用双层钢化玻璃结构，内层做了防飞溅的网格防护，既可以清晰观察内部加工状态，也能避免高速飞出的切屑击穿玻璃；

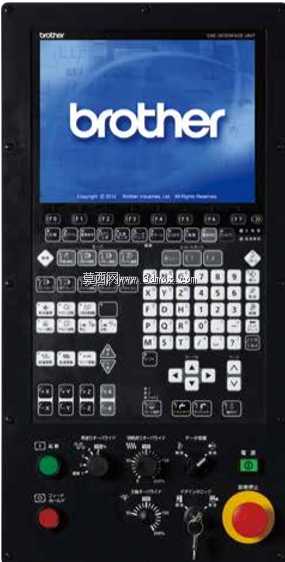

　　侧面的电气柜散热口做了下倾式的防尘结构，车间内漂浮的金属切屑粉尘不会直接落到散热滤网上，能大幅减少日常维护的滤网清理频次。设备底部的安装基座做了整体式铸铁结构的还原，六个调平脚杯的安装位置经过重心校核，设备满负载快速移动时的重心偏移量完全落在脚杯的支撑范围内，不需要额外做地基预埋，普通的硬化车间地面就能完成安装调平，这点对于经常需要调整车间布局的中小加工企业来说实用性很强，不需要为设备移位额外做地基施工。操作面板的布局完全按照人机工程学设计，悬挂式的面板支架可以根据操作人员的身高调整倾斜角度，常用的启动、停止、急停按钮都布置在右手最容易触碰的区域，面板的走线完全隐藏在支架内部，避免车间内的切屑、切削液腐蚀线缆。

　　刀库的布局藏在设备侧后方的防护内部，换刀动作的运动轨迹做了优化，和主轴的运动路径没有干涉，换刀过程中不会和工作台上的夹具、工件发生碰撞，这点在做三维结构校验时反复核对了运动包络，确保全行程范围内的运动安全。整机的管线排布全部做了内置式设计，外部没有裸露的油管、气管、线缆，既避免车间作业时管线被勾挂损坏，也让设备外观更整洁，日常清理设备表面的切屑时不会被管线阻碍。排屑机的安装接口预留了标准的连接位，可以适配链板式排屑机或者磁性排屑机，根据加工材质的不同灵活选配，排屑口的高度匹配通用的集屑车尺寸，不需要额外垫高设备就能完成排屑对接。
