多辊式电动磨床辊组输送打磨结构

　　这套辊组式打磨结构，主要面向窄幅平面类工件的连续通过式打磨工序，常见于五金冲压件去毛刺、小型金属板材表面拉丝、薄型型材端面磨平等生产场景，可直接嵌入现有流水线工位，替代传统人工手持打磨的作业模式，也可作为单机配套上下料机构组成独立打磨单元。从实际使用场景来看，这类结构多部署在冲压生产线后端、表面处理线前段，针对厚度在0.5mm到6mm之间的平板类、条型类工件，能够在工件匀速输送通过的过程中完成表面均匀打磨，避免单工位停机上下料的效率损耗，适配连续化批量生产的节拍要求。

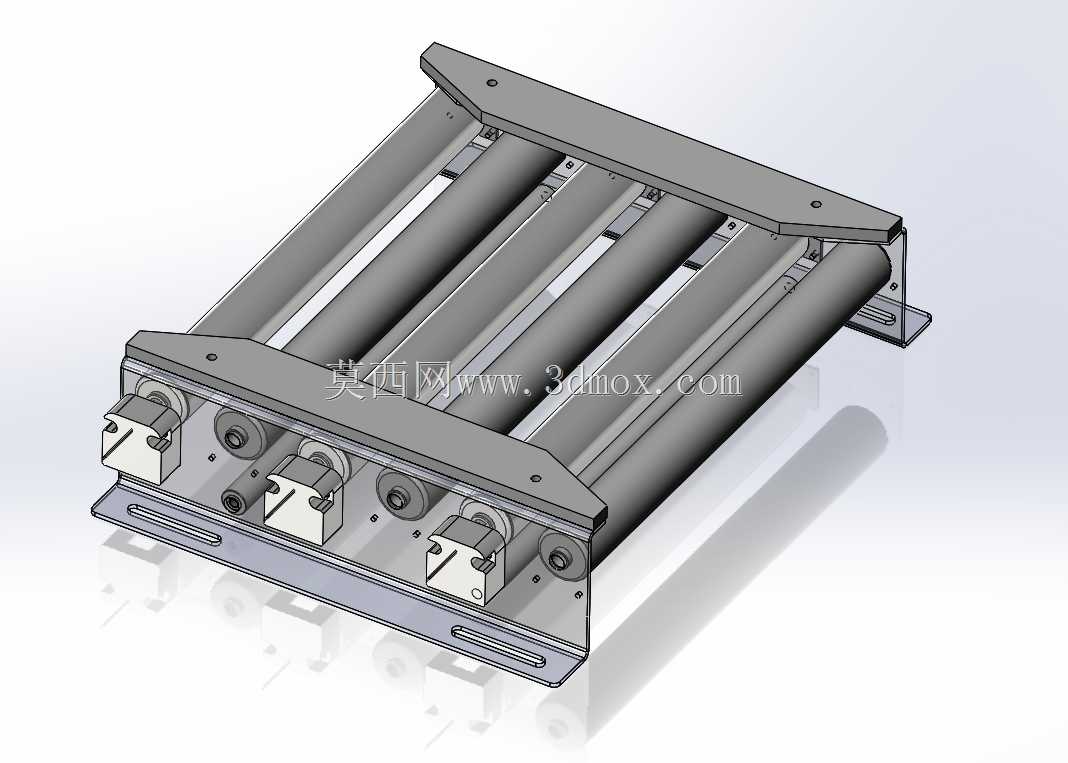

　　结构设计上，整体采用上下双层辊轴平行排布的布局，上层为压料辊组，下层为输送兼打磨支撑辊组，每根辊轴两端通过带座轴承固定在两侧的安装立板上，立板与底部的安装底板通过螺栓刚性连接，底板上开有长条形安装腰孔，方便整体结构在设备机架上调整安装位置，适配不同线体的对接尺寸。驱动端布置在结构的进料侧，每根主动辊的轴端都预留了传动连接位，可通过同步带轮或者链轮与驱动电机联动，保证所有辊轴线速度一致，避免工件在输送过程中出现打滑、偏移的问题。压料辊组的安装座采用可调式设计，可根据待加工工件的实际厚度调整上下辊组的间隙，保证压料辊能够以稳定的压力贴合工件上表面，既不会因为压力过大导致工件表面压痕，也不会因为压力不足造成工件打磨过程中窜动，影响打磨精度。

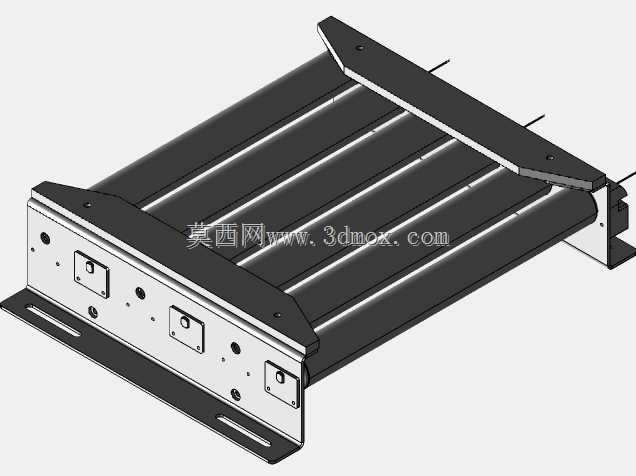

　　从安装边界来看，整体结构为长方体框架式布局，宽度方向可根据加工工件的最大幅面调整辊轴长度，常规适配300mm以内幅宽的工件，长度方向根据打磨工位的有效行程设置辊组数量，图中结构采用六根辊轴排布，有效打磨输送长度可覆盖400mm左右的行程，整体高度控制在200mm以内，可直接嵌入现有设备的工作台面下方，不需要对原有生产线做大规模改造。辊轴表面可根据打磨工艺需求更换不同的材质，做普通去毛刺工序时可采用包胶辊增加摩擦力，做精密表面打磨时可更换为镀铬硬辊保证支撑刚性，部分需要直接参与打磨的辊轴还可在表面包覆砂带或者打磨绒，配合压料结构直接完成打磨作业。

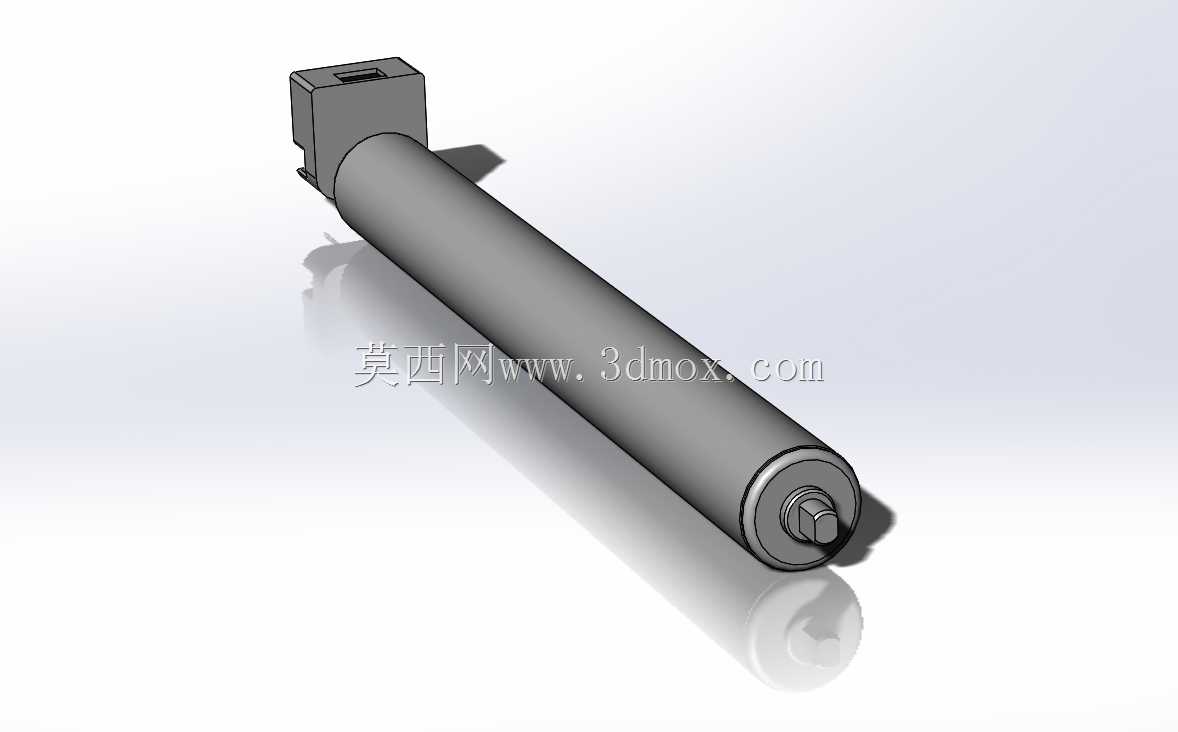

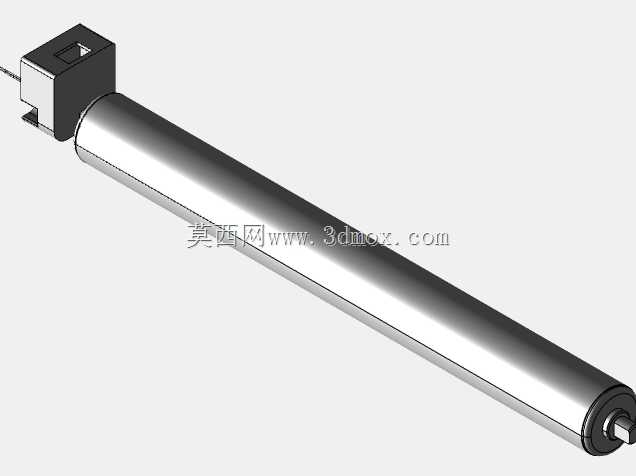

　　设计过程中重点考虑了日常维护的便捷性，所有辊轴的轴承座都采用外露式安装，不需要拆解整体机架就可以单独更换某一根磨损的辊轴，两侧立板上预留了润滑脂加注通道，可定期对轴承位做润滑保养，延长结构的整体使用寿命。进料端的辊轴做了导向倒角处理，方便工件顺利导入上下辊组的间隙中，避免工件端部卡滞在进料口位置。出料端可配套接屑槽，打磨产生的金属碎屑可顺着辊轴之间的间隙落入下方的集屑装置，不需要额外增设复杂的排屑结构，降低整体制造成本。

　　实际选型搭配时，可根据打磨所需的线速度匹配对应转速的驱动电机，做粗磨去毛刺工序时可选择较低的辊轴线速度，搭配大扭矩输出保证打磨吃刀量；做表面精磨或者拉丝工序时可提高辊轴转速，保证表面处理的均匀一致性。结构整体的刚性经过强化设计，底部安装底板采用加厚钢板折弯成型，两侧立板之间增设了横向加强筋，即使长时间满负载运行也不会出现机架变形、辊轴偏移的问题，能够保证长期运行的精度稳定性。针对不同的工件特性，还可在压料辊组上增设压力调节弹簧，针对易变形的薄型工件自动调整压合力，避免工件被压弯变形，针对厚重的实心工件则可锁定压辊间隙，保证输送过程的稳定性。
