多工位机床上下料机器人产线布局设计

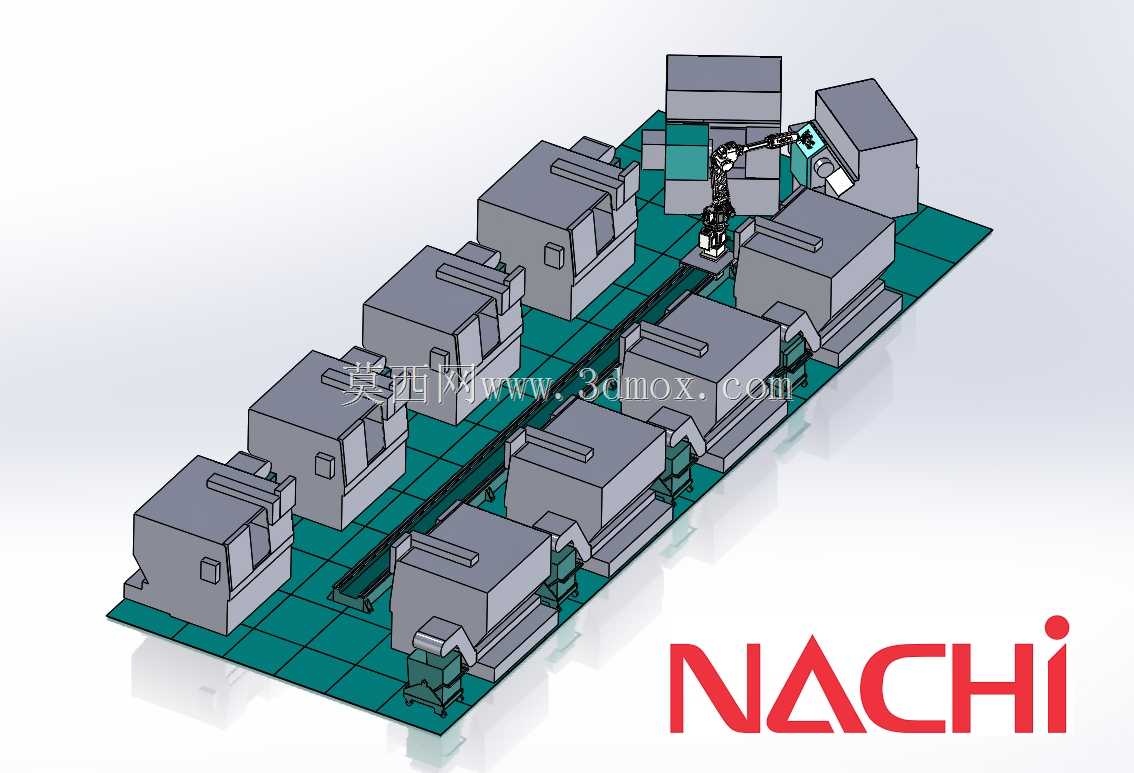

　　这套三维布局方案针对离散型机加工车间的批量零件加工场景设计，核心解决传统人工上下料效率低、重复定位误差大、高危工位人员安全隐患的痛点，适配轴类、盘类等通用机加工零件的整线自动化流转需求。方案中六轴机器人布置在产线中部的线性导轨滑台上，可沿产线延伸方向往复移动，覆盖两侧呈双排排布的八台数控加工工位，单台机器人即可完成所有工位的毛坯上料、成品下料、工序间工件转序动作，相比单工位配单台机器人的配置方案，能大幅降低产线的自动化改造成本，同时减少车间内的设备占地冗余。从设计逻辑来看，前期布局阶段优先核算了机器人的可达工作包络，将每台机床的工装夹具装夹位、机床侧的物料暂存台、线体中部的工件输送线都纳入机器人的运动半径覆盖范围，避免出现作业死区；

　　滑台的行程设定结合两端工位的最远装夹点位置做了余量预留，同时校核了机器人在最大伸展姿态下的负载能力，确保抓取满重量工件时不会出现关节扭矩超限的问题。产线底部的输送线采用倍速链结构，负责将毛坯件从线体一端送入作业区，同时将加工完成的成品输送到下一工序，输送线的侧边对应每台机床的位置设置了工件定位台，对输送过来的毛坯做二次精定位，保证机器人每次抓取的工件位置偏差控制在夹具允许的容差范围内，不需要额外加装视觉纠偏系统就能满足装夹精度要求。安装边界方面，整套产线的地面安装基准采用整体预埋钢板的方式，机器人滑台的安装平面平面度公差控制在每米0.1mm以内，避免滑台运行过程中出现卡滞或定位精度衰减；每台机床与输送线的间距统一设定为800mm，

　　预留出设备维护、人工异常处理的操作通道，同时不会因为间距过大导致机器人伸展行程不足。机器人末端配置可快换的夹爪机构，针对不同规格的工件可以快速更换适配的夹指，夹爪的开合行程、夹持力都可通过气路压力调节，适配不同尺寸、不同材质工件的抓取需求，避免夹伤工件表面或者出现夹持脱落的问题。在运动路径规划上，设计阶段提前规避了机器人与机床防护门、周边管线架的干涉风险，将机器人上下料的等待位设置在机床防护门的外侧安全区域，待防护门完全打开后再进入机床内部完成取放件动作，整套动作的时序与机床的加工周期做了匹配优化，在机床进行切削加工的时间段内，机器人完成其他工位的上下料动作，尽可能压缩整线的生产节拍，提升设备综合利用率。管线排布上，

　　机器人的动力线缆、气路管线都采用拖链内置的方式沿滑台布置，避免机器人往复移动过程中出现管线拉扯、磨损的问题，每台设备的气源、电源接口都预留了快速插拔接头，方便后期设备维护时的拆装作业。这套布局方案可以直接作为机加工自动化产线的方案设计参考，结构设计人员可以根据实际加工的零件类型、机床型号调整工位间距、机器人选型参数，快速完成定制化产线的方案迭代。
