堆叠式20升桶装水仓储运输承载架

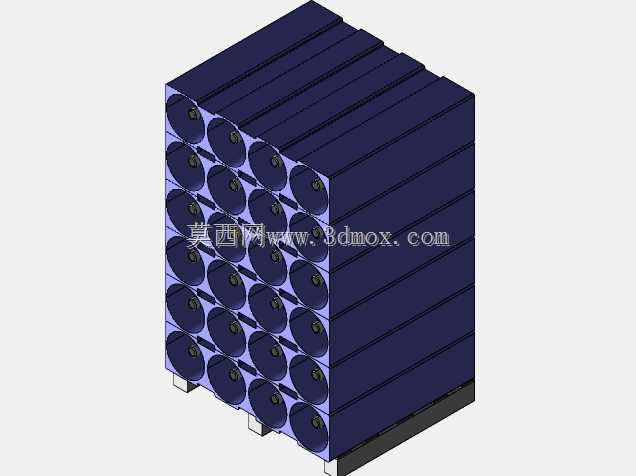

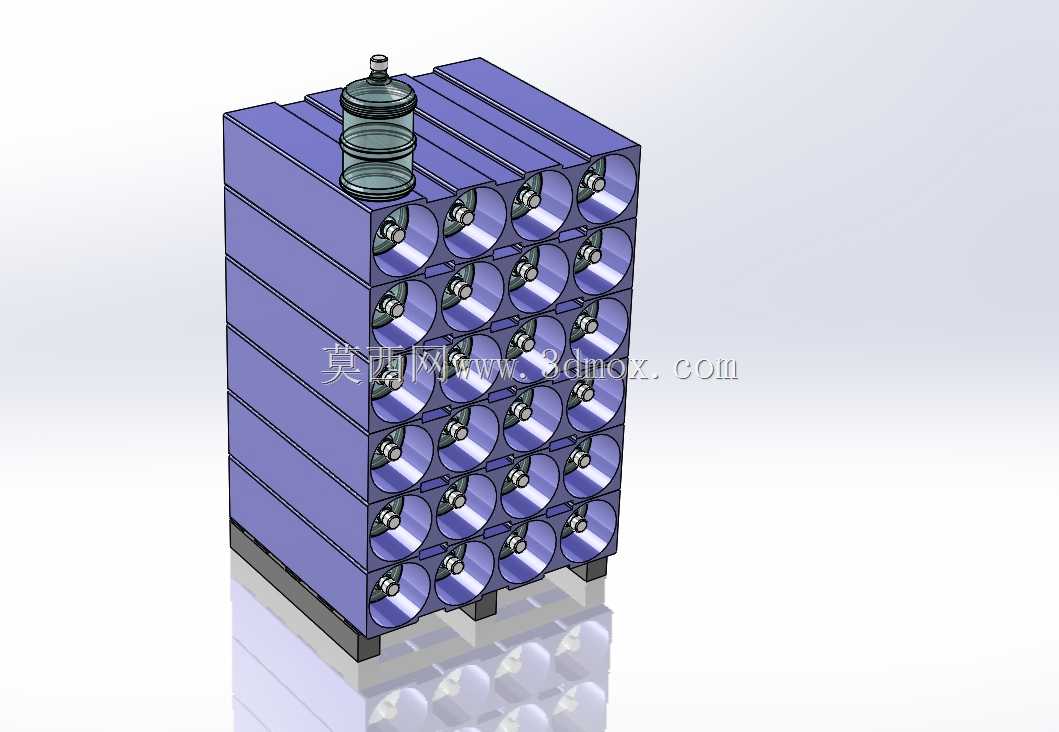

　　这套承载结构主要面向桶装饮用水生产、流通环节的仓储与干线、城配周转场景，解决传统散装堆码20升水桶易滚落、堆高受限、装卸效率低的实际痛点，适配国内通用规格的PC材质20升饮用水桶的批量存放与转运需求。结构整体采用模块化堆叠设计，单层架体设置4列4排共16个圆形定位槽，每个槽位的内径与20升水桶的桶身下部锥度做匹配设计，槽口边缘做圆弧过渡处理，避免桶身吊装、取放过程中与架体硬接触刮擦桶壁，每个定位槽的深度控制在桶身总高度的六分之一，既保证桶体放置后的侧向限位能力，避免周转运输过程中因颠簸、急刹出现桶体移位倾倒，又不会因为槽深过大增加取桶的操作难度，人工取放时无需过度弯腰即可完成桶体的提拉作业。

　　架体主体采用高密度硬质工程塑料一体注塑成型，侧壁设置纵横交错的加强筋结构，在控制整体自重的前提下保证单层满载后的结构刚性，单层满载16桶20升水的总重量接近320公斤，架体的形变余量控制在3毫米以内，避免长期堆载出现架体下凹变形导致上层架体倾斜的问题。架体的四个角部设置定位凸台与对应凹槽，上下层堆叠时凸台可嵌入上层架体底部的对应凹槽内，实现层间的无辅助固定限位，堆高上限可达到6层，总堆高控制在2.2米以内，适配标准仓储货架的层高以及厢式货车的内部装载高度，不会出现超高无法进柜、无法上架的问题。架体底部预留标准叉车作业槽位，可适配手动液压叉车、电动堆高车的叉齿间距，整托满载后可直接通过叉车完成整架转运，无需逐桶搬运，

　　单托装卸时间相比传统散堆模式可缩短70%以上。在实际流通场景中，这套载具可覆盖从水厂灌装下线后的临时暂存、干线运输到区域配送中心的仓储、终端网点配送的全流程周转，桶体从灌装完成后直接放入架体定位槽，全程无需二次倒运，减少桶身的磕碰损伤，延长PC水桶的重复使用寿命，同时规整的堆码形态可提升仓储空间利用率30%以上，相同仓储面积下的存储量远高于散堆模式。设计过程中针对桶体的尺寸公差做了适配优化，定位槽的内径预留了5毫米的调节余量，可兼容不同厂商生产的20升水桶的尺寸偏差，不会出现部分规格桶体放不进、或者间隙过大晃动的问题；架体的边角全部做R10以上的圆角处理，避免人工操作过程中磕碰划伤，同时降低注塑过程中的应力集中问题，

　　提升架体的抗冲击能力，即使在低温仓储环境下也不会出现脆裂问题。架体侧面预留有标签粘贴位，可粘贴批次、配送点位等标识，方便仓储管理过程中的快速盘点与分拣，无需额外加装标识配件。层间定位结构做了防呆设计，对角的凸台尺寸做差异化处理，避免堆叠过程中出现方向放反导致层间错位的问题，操作人员无需刻意对齐方向即可快速完成堆叠作业，降低操作门槛。
