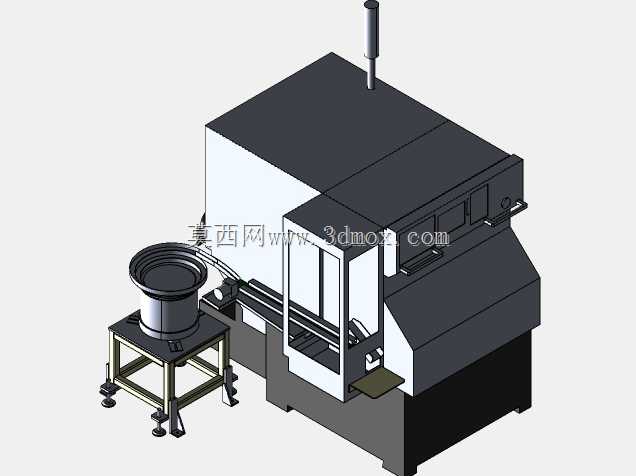

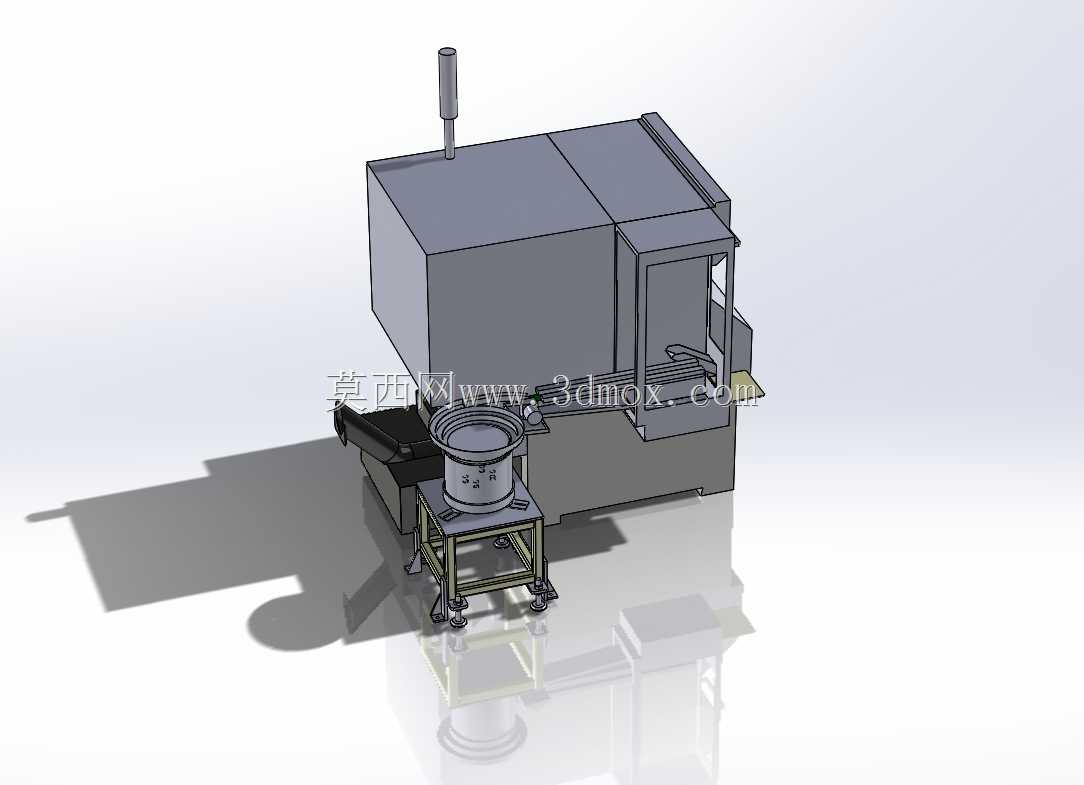

CNC碗式自动给料加工设备结构设计

　　在精密五金零件、小型异形结构件的批量CNC加工场景中，人工逐件上料的方式不仅效率波动大，还容易因装夹定位偏差导致加工尺寸超差，同时操作人员长期重复上下料动作，也容易出现疲劳失误，带来设备碰撞、工件报废的风险，碗式给料机正是适配这类中小零件连续加工需求的配套辅机，可直接对接CNC加工单元的进料工位，实现待加工工件的自动排序、定向输送与待料位衔接，大幅降低人工干预频次，提升整线加工的连续运行稳定性。这套给料设备的核心功能单元分为碗式储料排序模块、工件输送衔接模块、主机安装对接模块三部分，其中碗式储料排序部分采用带定向轨道的振动料斗结构，可将杂乱倒入料斗的待加工工件，通过振动轨迹与轨道挡边的配合，按照统一的姿态逐步排序输出，

　　不符合姿态要求的工件会自动落回料斗底部重新排序，无需额外增设视觉识别或姿态纠正机构，结构可靠性更高，适配无复杂异形结构的轴类、盘类、小五金件的排序送料需求。从设计思路来看，整套设备优先考虑与现有CNC加工设备的适配性，没有采用过于复杂的集成式结构，而是将给料单元设计为可独立移动的分体式支架结构，支架底部配置可调脚轮与支撑脚杯，既可以根据加工工位的布局调整给料机的摆放位置，也可以在对位完成后通过脚杯锁死设备位置，避免设备运行过程中因振动出现位置偏移。料斗的安装高度经过匹配常见立式CNC加工中心的进料口高度设计，输送轨道的出料端直接延伸至机床的自动接料位，可配合机床的自动送料夹爪完成工件取放，轨道末端设置工件到位检测位，

　　当待料位存满工件时，料斗会自动暂停振动送料，避免工件堆积卡滞，当待料位工件被取走后，自动恢复送料动作，实现与主机加工节拍的匹配。外形尺寸与安装边界方面，整套给料设备的横向占地宽度控制在800mm以内，纵向深度不超过700mm，整体高度不超过1600mm，不会占用过多的机床周边操作空间，预留的设备维护通道宽度满足常规车间设备布局要求，设备的电气控制单元集成安装在主机侧的电控箱内，外部走线采用拖链防护，避免加工过程中产生的切屑、切削液飞溅损坏线路。料斗的容积按照常规批量加工的单次上料量设计，可容纳约300-500件小型工件，单次添料后可支持1-2小时的连续加工无需人工补料，大幅减少操作人员的值守频次。

　　设备的结构件多采用标准化型材与钣金件拼接设计，振动料斗与支架之间设置减震阻尼垫，可降低振动传递到支架与地面的幅度，避免振动传导至CNC机床影响加工精度，输送轨道采用耐磨不锈钢材质制作，长期运行磨损量小，工件输送过程中不会出现卡滞、刮伤表面的问题。在实际应用中，这类碗式给料设备可适配多台同类型CNC设备的供料需求，只需根据工件的外形尺寸更换对应规格的料斗与输送轨道，即可快速切换加工工件类型，无需对设备主体结构进行大幅改动，换型调整时间短，适配多品种小批量的加工生产场景。设备的整体结构没有冗余的复杂机构，日常维护仅需定期清理料斗内的切屑杂物、检查振动机构的紧固状态即可，维护难度低，适合加工车间的一线操作人员自行完成日常保养工作。
