IAI多轴直角坐标直线执行模组结构

　　这套多轴直线执行结构，是工业自动化产线里极为常见的直角坐标传动单元，日常在3C电子零部件搬运、小型工件点胶涂覆、PCB板插件移栽、实验室样本分拣这类需要重复高精度直线定位的工位上，你总能看到同构型产品的身影。区别于六轴关节机器人的灵活作业半径，这类直角坐标式执行器的优势在于单轴行程可按需拼接，定位重复精度能稳定控制在±0.02mm区间，负载与运行速度的匹配区间更宽，对于平面或小范围立体空间内的点位运动场景，部署成本和后期维护难度都要低不少。

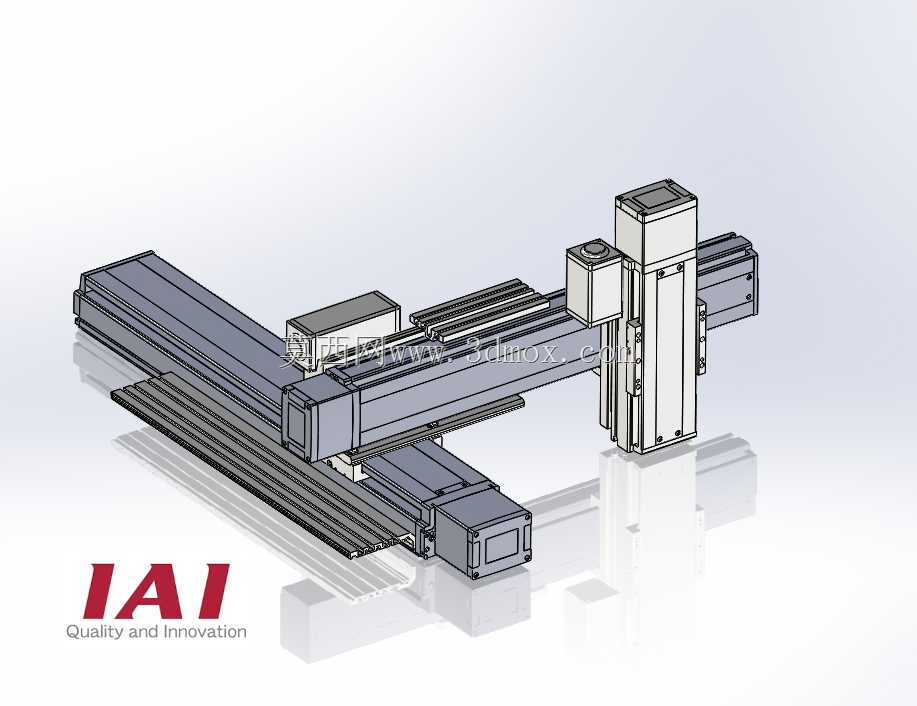

　　从结构设计逻辑来看，这套模组采用X-Y-Z三轴正交布置，X轴作为底部承载轴，采用双导轨平行支撑的结构形式，滑块跨距做了加宽处理，能抵消Y轴伸出时带来的偏载力矩，避免高速运行时出现悬臂抖动；Y轴横向架设在X轴的滑座上，传动端采用同步带或者滚珠丝杠的可选配置，对应不同的速度和推力需求；Z轴垂直安装在Y轴滑台端面，做了防坠结构设计，即便断电工况下也不会出现滑台下坠的安全隐患。每个轴的端部都预留了电机安装位，既可以适配原厂配套的伺服电机，也能根据设备整体的电气方案，调整安装法兰尺寸适配不同品牌的驱动单元，电机和传动端之间可以加装减速模块，提升低速运行时的输出扭矩。

　　安装边界方面，这类模组的各轴端面都加工有标准定位销孔和安装螺纹孔，不需要额外做转接板就能直接固定在设备铝型材框架或者钢板机台上，X轴的两端可以根据现场安装空间调整原点传感器和限位开关的位置，走线槽沿着模组侧边一体化布置，避免拖链在运行过程中和周边结构产生干涉。滑台的工作面预留了成排的内螺纹安装孔，配套的工装夹具可以直接锁附，不需要二次加工转接板，能大幅缩短现场设备的组装调试周期。

　　实际选型应用时，需要先核算每个轴的实际负载重量、运行速度、加减速时间，确认单轴的额定推力是否满足工况要求，尤其是Z轴垂直安装的场景，要把滑台和末端夹具的重量全部算入负载，预留至少30%的推力余量，避免长期满负载运行导致传动件过早磨损。另外这类模组的导轨和传动部件都做了密封防护设计，日常在有少量粉尘的普通工业车间环境下可以直接使用，如果是在洁净室或者有切削液飞溅的机加工工位，还可以额外加装防尘钢带和密封端盖，避免杂质进入导轨滑块内部影响运行精度。

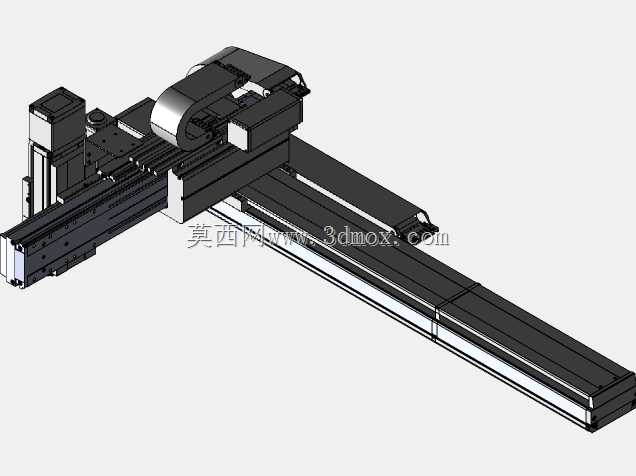

　　从建模细节来看，这套结构完整还原了模组的本体型材、导轨滑块、传动座、电机安装法兰、限位撞块、拖链安装槽等所有细节特征，每个配合面的尺寸公差都按照实际产品的装配要求做了预留，导入装配环境后可以直接用来做设备整体的干涉检查，也能用来出工程图指导安装调试，不需要再对模型做额外的结构修补。
