那智MC10L机器人CNC上下料工作站

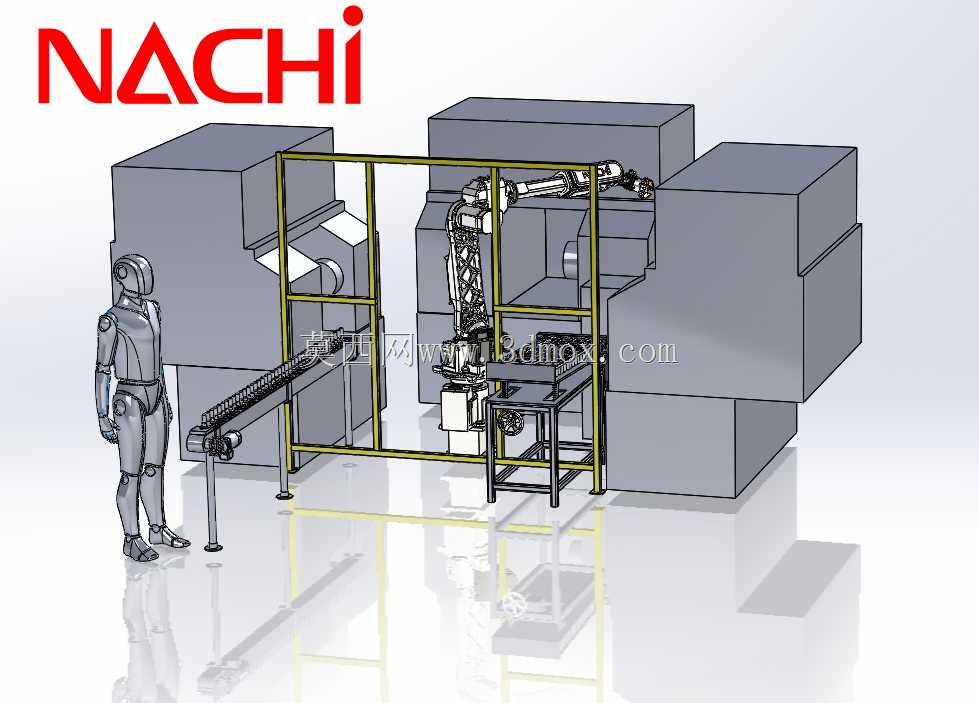

　　这套集成方案的核心逻辑，是解决中小批量机加工场景里人工上下料效率波动、装夹定位一致性差的痛点，整套单元围绕那智MC10L六轴机器人的作业半径做布局规划，没有做冗余的空间浪费。从现场落地的实际边界来看，两台加工主机呈对称式排布在机器人安装位的两侧，机器人底座固定在单元中心的混凝土地基上，有效作业覆盖半径刚好抵达两台机床的主轴装夹位，同时兼顾进料输送线的取料端与成品出料位的放料点，整个单元的外围安全防护采用铝型材框架搭配透明亚克力挡板，防护高度控制在2.1米，既满足车间安全规范的防飞溅要求，又不会遮挡操作人员观察内部加工状态的视线，进料输送线采用带定位挡块的平皮带结构，线体高度设置在850mm，和车间常用的物料周转车台面高度齐平，人工补料时不需要抬升重物，降低操作疲劳度。

　　从功能实现层面看，机器人末端配备的是气动三指夹爪，夹爪的开合行程适配直径20mm到120mm的棒料、盘类零件，夹指表面做了防滑聚氨酯包胶处理，避免夹伤已加工的工件表面，整套单元的动作逻辑是：输送线将待加工毛坯输送到定位工位后，传感器检测到工件到位，机器人先移动到待取料位，夹爪夹紧毛坯后先到吹气清屑位，把机床夹具上残留的切屑吹净，再进入机床内部完成待加工件的装夹，待加工件装夹锁紧后，机器人退出机床防护门，机床启动加工程序，同时机器人移动到下料位，把上一循环加工完成的成品放到出料输送线上，再回到等待位，等下一台机床加工完成信号触发后重复上述动作，双机布局的模式可以让机器人的等待时间压缩到15%以内，比单机上下料的设备利用率提升近四成。

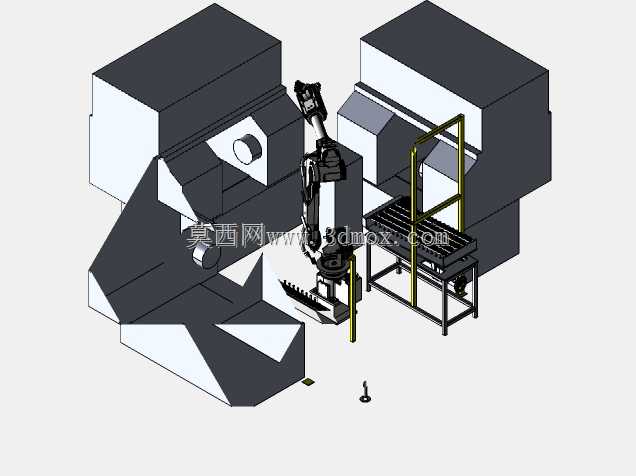

　　设计这套三维结构的时候，最先敲定的是机器人的安装高度，因为那智MC10L的J1轴回转中心高度如果设置不合理，会导致进入机床内部时J3轴出现奇异点，所以建模阶段反复调整了底座的高度，最终把机器人底座垫高220mm，让机器人在取放料时的各关节姿态都处于最优受力区间，避免长时间运行出现关节过载报警。另外安全防护门的联锁逻辑对应的机械结构也做了适配，防护门采用气缸驱动的升降结构，门体的导轨安装在防护框架的内侧，不会和机器人的运动轨迹产生干涉，建模时特意做了全行程的运动仿真，模拟机器人带最大负载10kg、以最快速度运行时的所有姿态，确认和周边设备、防护结构的最小安全间隙保持在120mm以上，避免现场安装后出现碰撞问题。

　　从实际应用的场景来看，这套单元适配汽配、通用五金行业的盘类、轴类零件的批量加工，不需要对原有数控车床、加工中心做大规模改造，只需要给机床加装对应的I/O信号对接模块，就能快速完成整线的联调，单元的整体占地面积控制在18平米左右，对于车间场地紧张的中小加工企业来说，不需要调整原有车间的设备布局就能完成部署。另外线体旁预留的人工操作位宽度留足了1.2米，方便设备维护人员进入单元内部做夹具更换、设备保养的操作，机器人底座旁边预留了电控柜的安装位，柜内的布线槽在建模时就做了分层规划，动力线、信号线分开走线，避免信号干扰导致的设备误动作。整套结构没有采用复杂的非标定制部件，大部分结构件都是标准铝型材、标准输送配件，后期维护更换配件的成本很低，也方便用户根据自身的加工产品类型，快速更换对应的夹爪、定位工装，适配不同尺寸的工件加工需求。
