带电机驱动的滚筒式执行机构结构设计

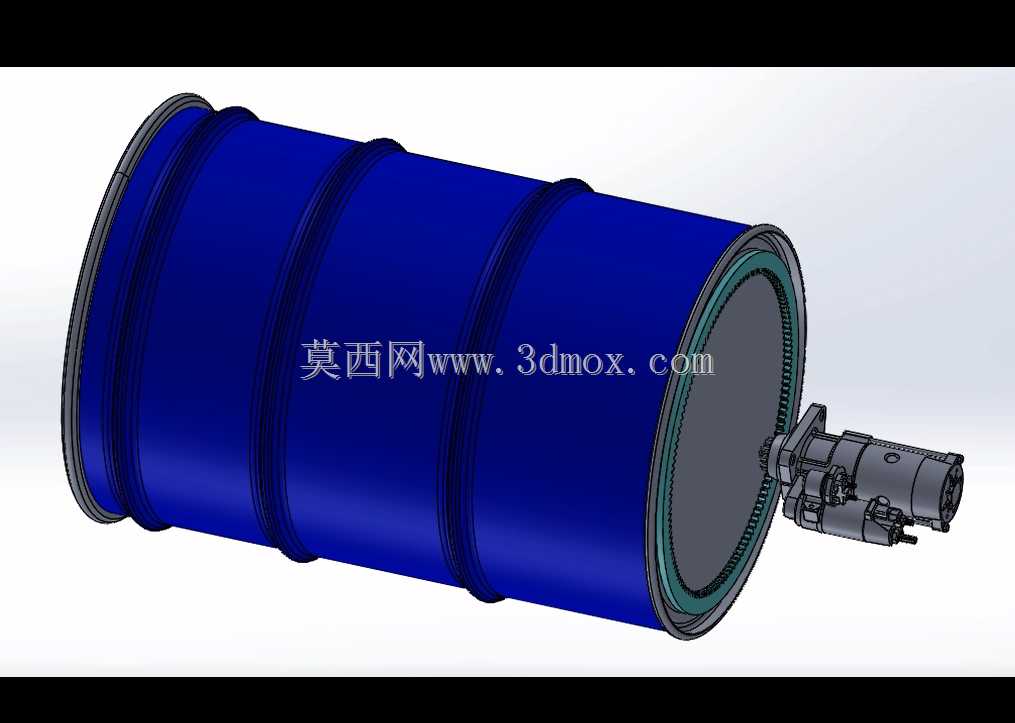

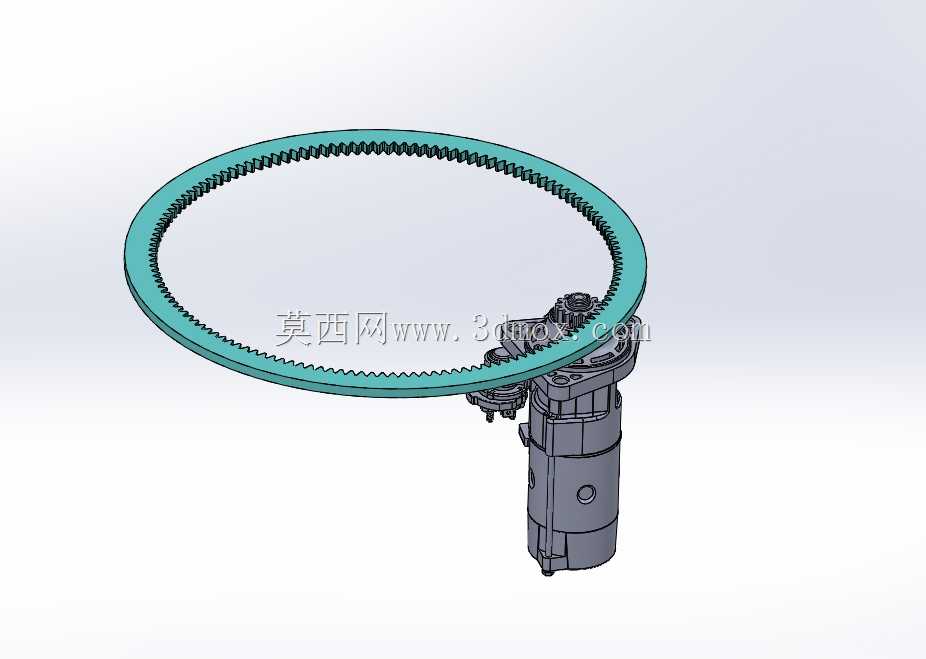

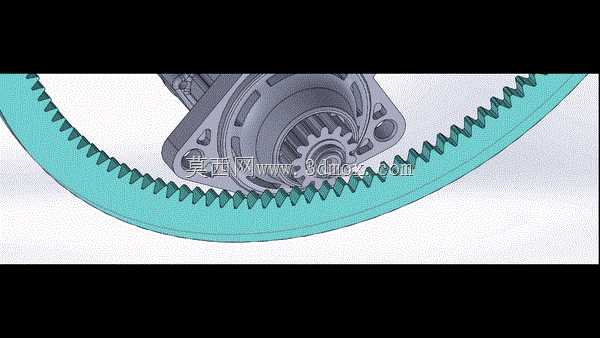

　　该执行机构的核心承载主体为多环加强筋滚筒结构，筒身采用等距环形凸起设计，在不额外增加筒壁厚度的前提下大幅提升筒体径向抗形变能力，可承受内部介质流动带来的持续脉动压力与外部安装工况下的径向载荷，筒体两端采用翻边卷边结构，既可以作为端盖密封结构的安装定位基准，也能避免筒口锐边对密封件造成划伤，提升密封组件的使用寿命。驱动端集成的减速电机组件通过法兰盘与筒体端盖直接连接，电机输出轴与筒体内部的传动齿圈啮合，省去了额外的联轴器安装空间，整体传动链长度更短，传动效率更高，同时啮合齿圈采用内嵌式安装在筒体端盖内侧，可避免外部粉尘、水汽对啮合齿面的侵蚀，降低日常维护的频次。

　　从实际应用场景来看，这类执行机构多配套在大流量流体输送管路的通断控制工位，或是工业产线中需要大扭矩回转驱动的重载执行场景，筒体本身可作为流体介质的流通通道，驱动端接收控制信号后带动内部阀芯或是回转负载完成指定角度的转动，实现管路通断调节、负载工位切换的功能，相比传统的分体式驱动加筒体的组装结构，该集成式设计的整体同轴度更容易保证，安装时仅需要固定筒体两端的连接法兰即可完成整机定位，不需要额外调整驱动电机与筒体的同轴度，大幅降低现场安装的调试工作量。

　　设计过程中优先考虑了安装边界的适配性，筒体的外径尺寸按照常规工业管路的通用法兰规格做匹配设计，两端法兰的螺栓孔位中心距与同通径的管路法兰完全兼容，可直接替换同规格管路中的原有执行部件，不需要对现有管路做切割、焊接改造；驱动电机的接线盒位置预留了足够的接线操作空间，电机外壳的散热筋沿轴向布置，既可以提升电机持续运行时的散热效率，也能避免灰尘在散热筋缝隙中堆积，适配多粉尘的工业车间使用场景。筒体与端盖的连接采用周向均布的螺栓锁紧结构，密封面处预留了O型密封圈的安装槽，装配时密封圈受压后可完全填充密封面间隙，保证筒体内部承压时不会出现介质泄漏的问题，端盖与电机连接的位置采用止口定位结构，电机法兰嵌入端盖的止口内后再用螺栓锁紧，可保证电机输出轴与筒体内齿圈的啮合间隙处于设计范围内，避免出现啮合过紧导致的齿面异常磨损，或是啮合间隙过大导致的传动冲击、回转精度不足的问题。

　　从结构细节来看，筒身的环形加强筋间距经过受力仿真优化，在筒体承受额定内部压力时，筒壁的最大形变位置出现在两道加强筋的中间区域，形变量控制在密封件可补偿的形变范围内，不会因为筒壁形变导致端盖密封面出现间隙；驱动电机的输出轴端设置了骨架油封结构，可避免筒体内部的介质沿着输出轴缝隙渗入电机内部，造成电机绕组短路、轴承锈蚀的故障。非驱动端的端盖中心设置了定位轴承安装位，配套的深沟球轴承可承受筒体回转过程中的径向载荷与少量轴向窜动，保证筒体回转过程中始终保持稳定的同轴度，不会出现偏磨、晃动的问题。整体结构没有采用复杂的异形曲面设计，所有零部件均可采用常规的机加工、钣金成型工艺完成制造，生产加工难度低，后期维护时更换密封件、轴承等易损件也不需要特殊的专用工具，可在设备安装现场直接完成维护操作，降低设备全生命周期的使用成本。
