带链轮传动副的滚子链传动结构

　　这套滚子链搭配链轮的传动结构，是机械传动系统里应用极广的挠性传动方案，和齿轮传动、带传动并列作为常规动力传递的核心选型方向，日常在输送线、摩托车动力总成、农用机械、轻工自动化设备里都能见到同结构的实际落地。区别于同步带传动的低负载、易打滑特性，滚子链传动能在高温、多粉尘、有油污的恶劣工况下保持稳定的传动比，不会出现弹性滑动丢转的问题，单排链的额定传递功率范围能覆盖零点几千瓦到上百千瓦的区间，适配绝大多数中低速重载的传动场景。

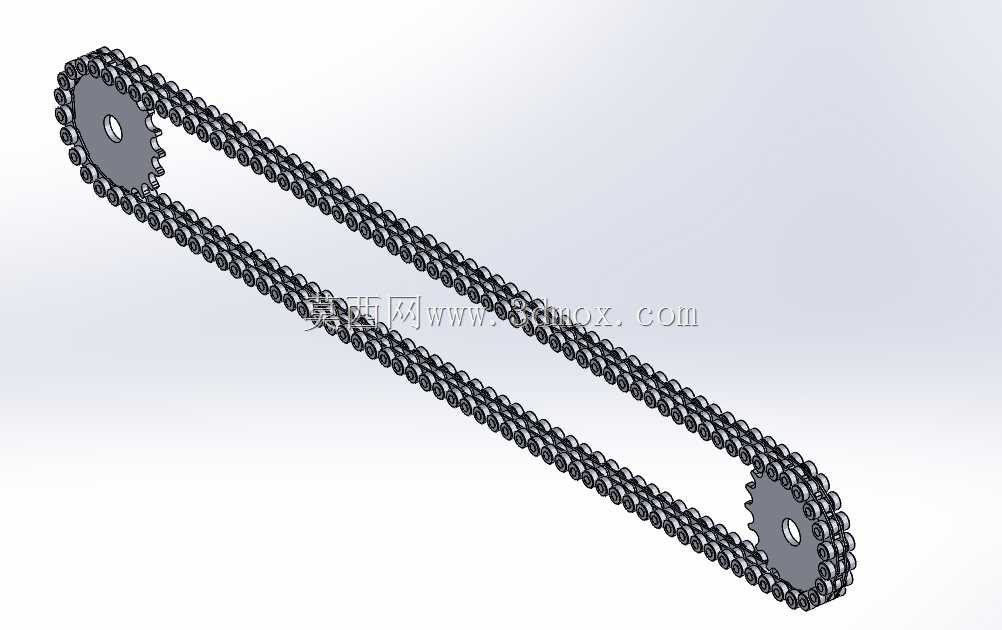

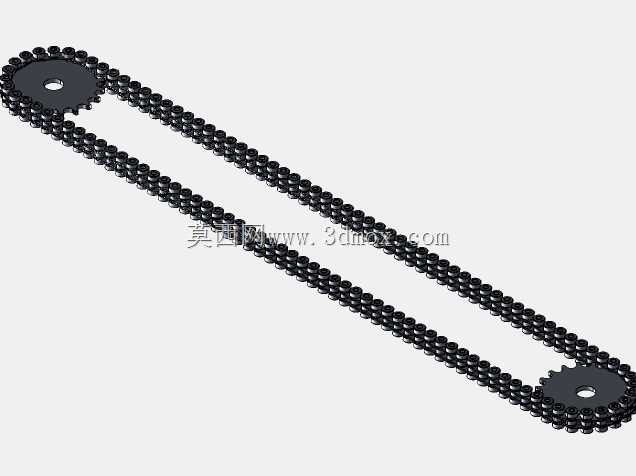

　　从结构设计逻辑来看，这套模型还原了标准滚子链的完整组成：内链板、外链板交错铰接，销轴和外链板过盈压装，套筒和内链板过盈配合，滚子活套在套筒外侧，啮合时滚子能沿链轮齿廓滚动，大幅降低啮合过程中的摩擦磨损，避免链节和轮齿的硬接触刮擦。配套的两个链轮分别对应主动轮和从动轮，轮齿采用三圆弧一直线的标准齿形设计，齿侧间隙控制在合理范围，既保证链节能顺畅啮入啮出，不会出现卡滞顶齿的问题，也能避免间隙过大带来的传动冲击、反向回程空程过大的问题。

　　做结构选型时首先要确认安装中心距的边界，这套双链轮布置的结构，中心距通常控制在30到50倍链节距的范围，中心距过小时链条绕轮的包角太小，同时啮合的齿对数不足，单齿负载过大容易加剧磨损；中心距过大则会出现链条松边垂度过大的问题，高速运转时容易引发链条抖动、跳齿甚至脱链的故障，常规设计里松边会配套张紧轮或者张紧调节结构，用来补偿链条磨损后伸长的节距，维持合适的张紧力。链轮的安装孔位预留了标准键槽结构，能和传动轴通过平键实现周向固定，轴端可配套轴用挡圈或者锁紧螺母实现轴向定位，避免运转过程中链轮轴向窜动导致的链条偏磨、脱链问题。

　　实际应用场景里，这类链传动结构常用来实现平行轴之间的动力传递，两轴的平行度公差需要严格控制，一旦两轴出现偏斜，会导致链板侧面和链轮齿侧持续摩擦，大幅缩短链条使用寿命，同时运转噪音会明显升高。链传动的瞬时传动比存在小幅波动，这是由多边形效应带来的固有特性，所以在对传动平稳性要求极高的精密传动场景里不会作为首选，但在输送设备、农机、摩托车主传动这类对成本、可靠性、负载能力要求更高的场景里，这套结构的性价比远高于其他传动形式。建模过程中严格遵循了链节的铰接运动关系，每个链节之间保留了合理的转动间隙，能完整模拟链条绕链轮转动的完整运动过程，可直接用来做运动仿真验证，校核运动过程中是否存在干涉、链条张紧度是否合理，也能作为设备整体装配时的传动系统参考模型，匹配对应的安装空间、轴系位置，减少前期设计的反复校核工作量。日常维护层面，这类结构需要定期在链节铰接位置加注润滑脂，降低销轴和套筒之间的磨损速率，延长整体使用寿命，开放式布置的链传动还需要加装防护罩，避免杂物卡入链节和轮齿的啮合间隙引发卡滞故障。
