多工位回转式精密工件校正工装结构

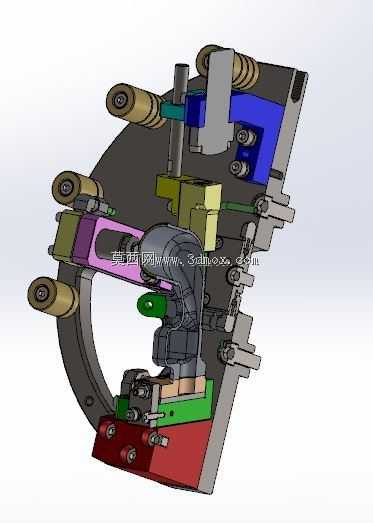

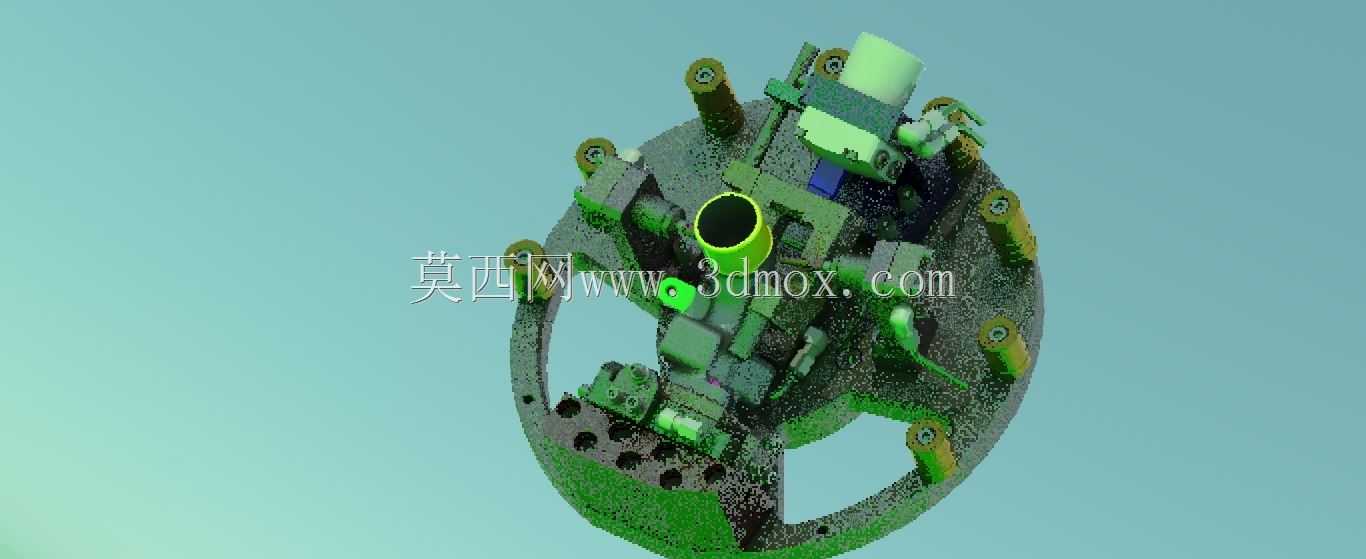

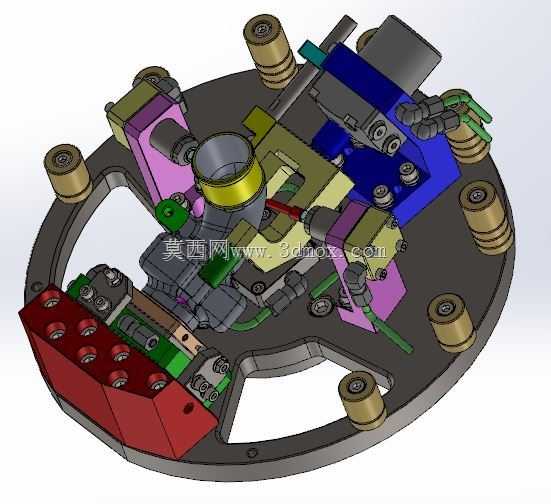

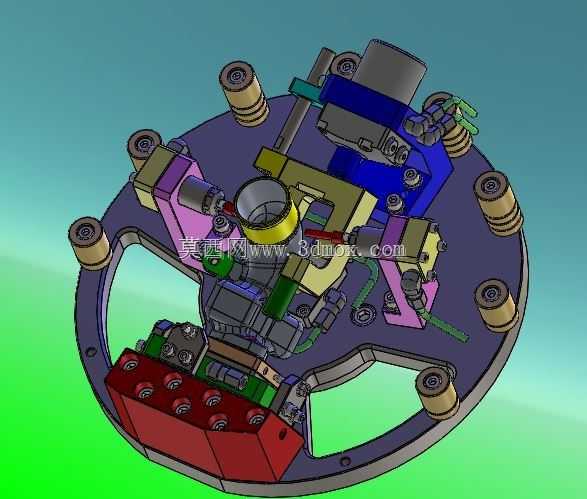

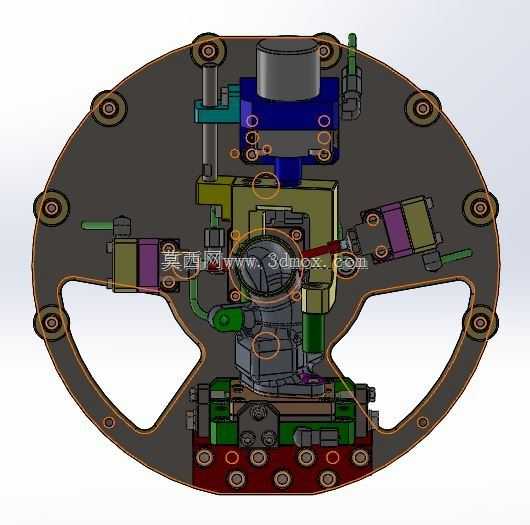

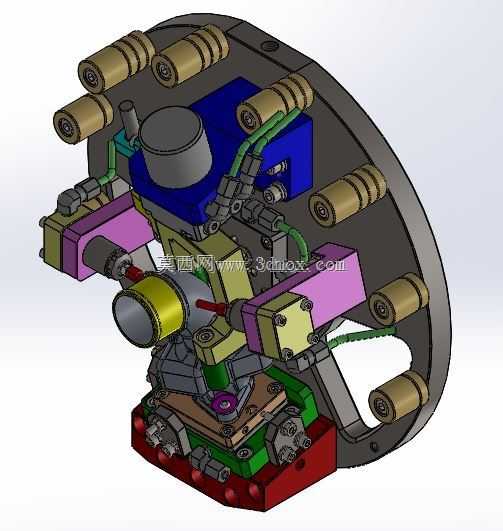

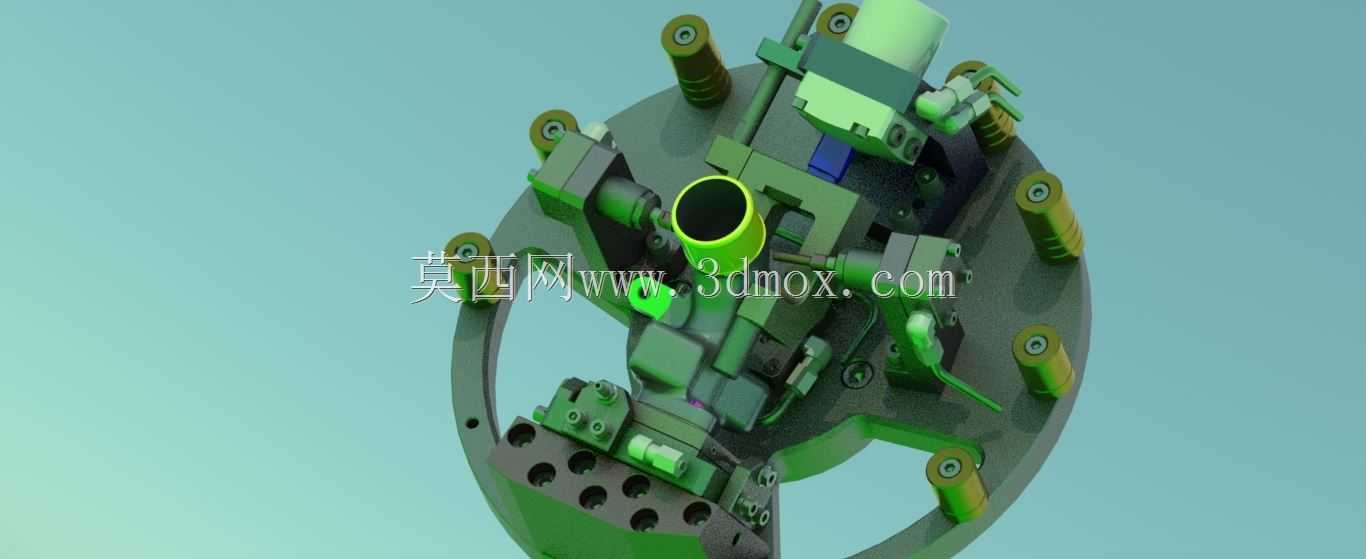

　　这套回转式校正工装主要面向通讯类精密零部件的机加工、装配工序定位需求，适配圆形壳体、接插件类工件的批量校正作业，可直接安装在数控车床、回转工作台的标准法兰接口上，无需额外定制过渡连接盘。整体采用圆盘式基座布局，基座外径控制在280mm范围内，安装止口尺寸匹配常见6寸卡盘的连接规格，总装高度不超过220mm，不会超出常规数控车床的加工行程边界，也不会在回转过程中与刀塔、防护门产生干涉。从结构设计逻辑来看，工装采用中心定位+周向多点夹紧的校正思路，中心设置弹性胀套定位机构，可适配内径18-35mm范围的筒状工件，胀套涨开时的同轴度控制在0.01mm以内，能快速完成工件的初定位与径向校正，避免人工找正带来的效率损耗与精度偏差。

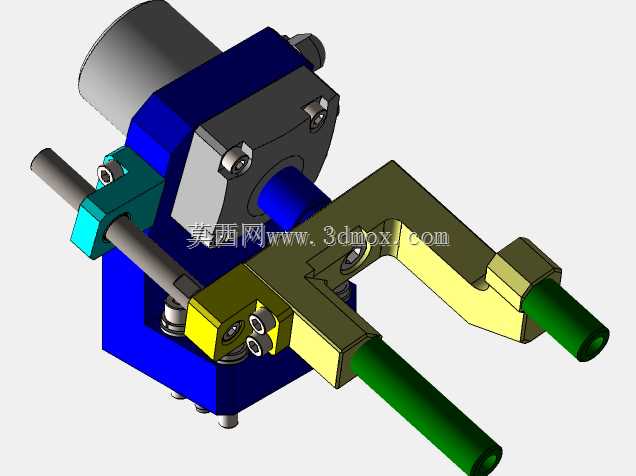

　　周向均匀分布6组独立的压装与检测组件，每组组件都集成了夹紧杠杆、行程挡块与微调螺钉，夹紧力可通过尾部的弹簧预紧旋钮单独调节，针对薄壁类通讯壳体零件，可将单点夹紧力控制在80-120N区间，既保证装夹刚性，又不会导致工件产生夹持变形。工装侧面预留的传感器安装位，可直接接入机床的IO信号系统，当工件装夹到位、校正完成后，传感器会输出到位信号，避免未装夹到位就启动加工的撞机风险。在实际生产场景中，这套工装可完成工件的圆度校正、端面跳动校正、周向孔位角度校正三类核心作业：针对冲压成型的通讯连接器壳体，可在一次装夹中完成外圆车削、端面铣平、侧孔钻削的多工序加工，无需重复拆装找正，单工件装夹校正时间可控制在8秒以内，

　　相比传统三爪卡盘装夹的找正效率提升60%以上。周向分布的多组夹紧组件采用模块化设计，每个夹紧单元都可单独拆卸更换，当加工不同规格的工件时，仅需更换对应尺寸的定位胀套与压头，无需重新制作整套工装，大幅降低多品种小批量生产的工装投入成本。基座上均匀分布的12个排屑孔，可在加工过程中及时将金属切屑、切削液排出工装内部，避免切屑堆积在定位面导致的定位精度偏差，也减少了日常清理维护的工作量。所有运动配合面都设计了防尘密封结构，可阻挡切削液与细切屑进入配合间隙，延长工装的使用寿命，在连续三班倒的生产节奏下，工装的维护周期可达到3个月以上。从安装适配性来看，基座底部的连接孔采用长圆孔设计，可适配不同孔距的工作台安装要求，

　　安装时仅需将止口对准工作台定位台阶，拧紧4颗M10的连接螺栓即可完成固定，安装后工装的端面跳动可控制在0.008mm以内，无需额外打表校正。工装顶部预留的标准气动接口，可接入工厂常规0.5-0.7MPa的压缩空气气源，实现夹紧动作的自动化控制，也可根据现场需求更换为手动夹紧结构，适配没有气源的普通车床作业场景。针对薄壁工件的校正需求，每个压头都采用聚氨酯包覆设计，接触工件的表面硬度控制在邵氏60度，既保证足够的摩擦力防止工件加工时转动，又不会在工件表面留下压痕，满足通讯类零件外观面无损伤的质量要求。工装的回转部分采用高精度交叉滚子轴承支撑，径向与轴向的承载能力相比普通深沟球轴承提升3倍，在高速回转加工时不会产生抖动，可满足最高3000转/分钟的车削加工转速要求，加工后的工件圆度可稳定控制在0.02mm以内，端面跳动不超过0.015mm，完全满足通讯类精密零部件的尺寸精度要求。
