加工中心用多工位液压夹具总成结构

　　这套液压夹具主要面向立式、卧式加工中心的批量零件加工场景设计，针对需要一次装夹完成多面铣削、钻孔、镗孔、攻丝等多工序加工的异形结构件、小型壳体类零件开发，替代传统手动压板、螺栓压紧的装夹方式，能够大幅降低单件装夹辅助时间，同时规避人工装夹带来的压紧力不一致、定位偏差等问题，适配汽车零部件、通用五金结构件、液压阀块等零件的批量生产工况。

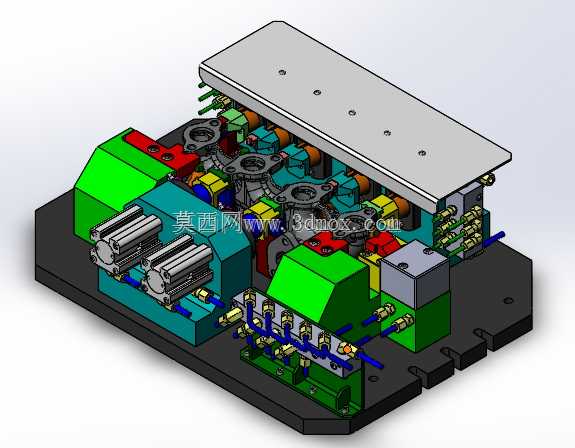

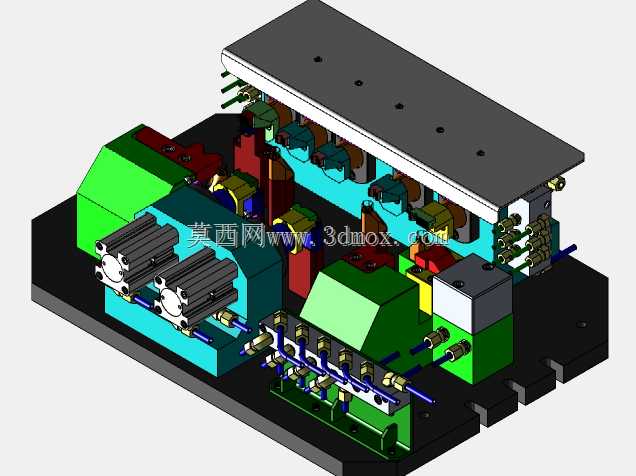

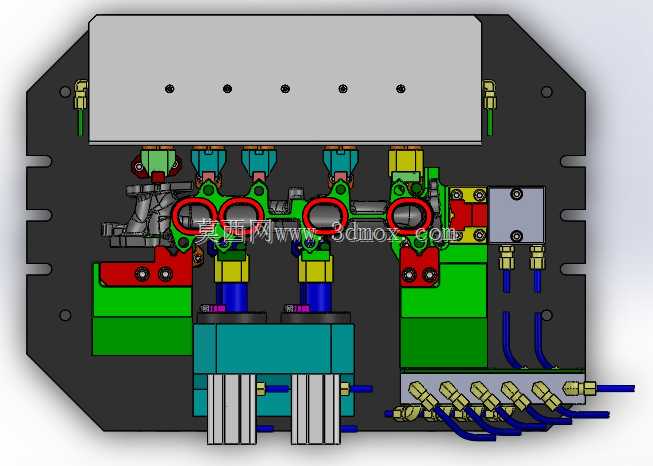

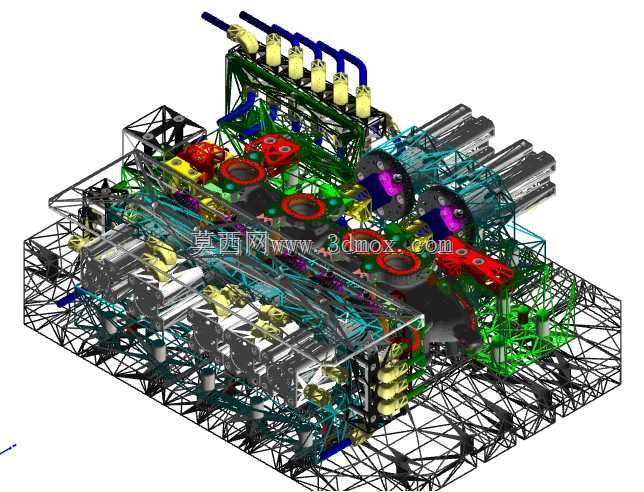

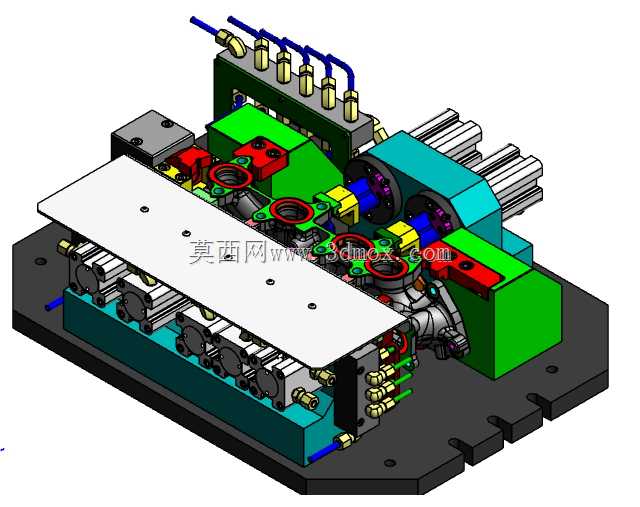

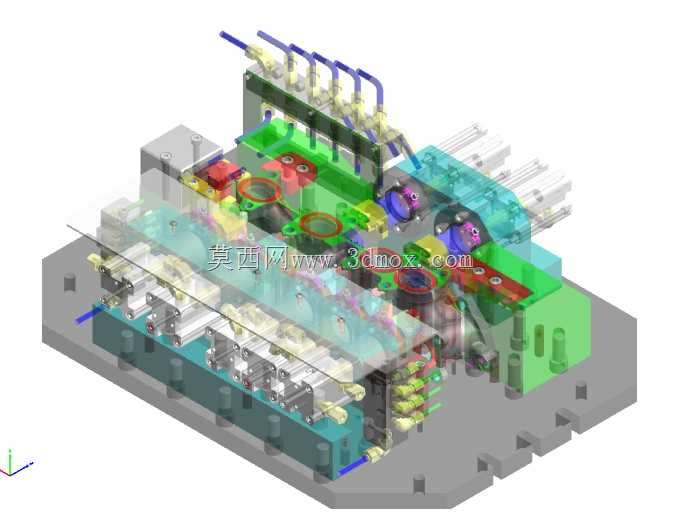

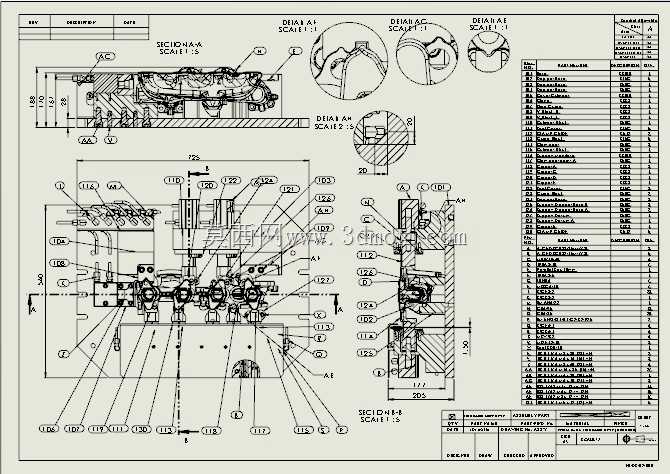

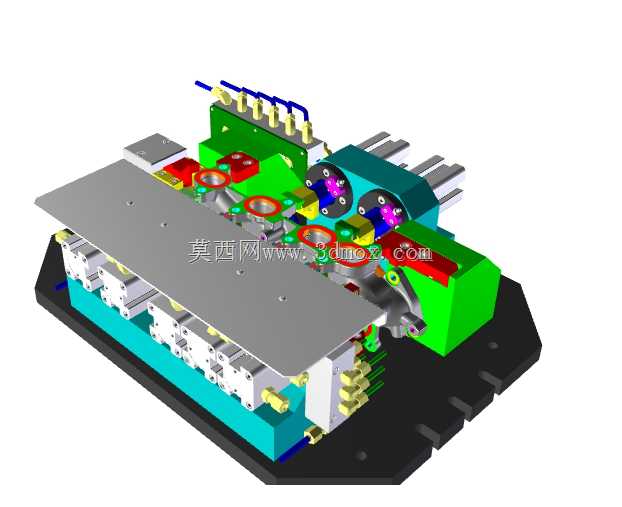

　　从整体结构布局来看，整套夹具采用框架式桁架基体作为承载主体，底部通过标准T型槽螺栓与加工中心工作台面连接，安装边界可适配工作台面行程不小于800mm*600mm的主流中大型加工中心，整体装夹高度控制在450mm以内，可避让加工中心主轴的最低换刀位置与Z轴行程上限，避免出现主轴干涉、超程等问题。夹具的定位基准面统一设置在底部安装基板上，所有定位销、支撑块的位置公差均控制在±0.02mm以内，配合液压系统的恒定压紧力输出，可将整组零件的装夹定位精度稳定保持在0.03mm范围内，满足IT7级加工精度的装夹要求。

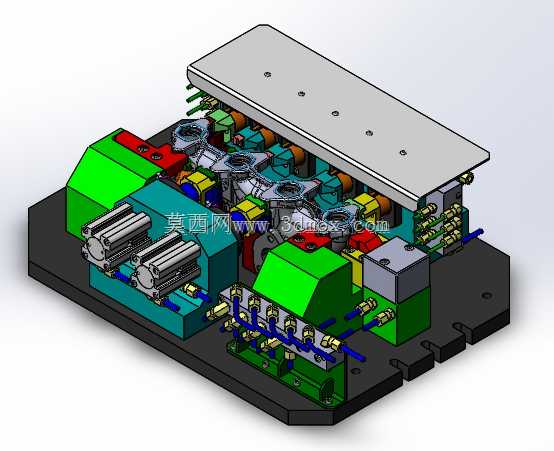

　　功能设计上，整套夹具集成了12个独立装夹工位，每个工位均设置了独立的浮动支撑、定位销与液压转角油缸，可根据待加工零件的外形轮廓调整支撑钉的伸出高度，针对薄壁类零件还可增设辅助支撑油缸，抵消加工过程中铣削力带来的零件变形。液压管路采用内置式布管设计，所有供油管路均嵌入夹具基体的预制孔道内，外部仅预留一组总进油、回油接口，可快速对接加工中心配套的液压站，避免外置管路被切屑刮损、被切削液腐蚀的问题，同时减少管路占用的外部空间，方便机床自动排屑机构运行。夹具上还集成了气检接口，可对接机床的气检系统，实时检测每个工位的零件是否装夹到位、是否存在定位面垫屑的情况，一旦检测到装夹异常，机床将自动锁定加工程序启动指令，避免撞机、零件报废等问题。

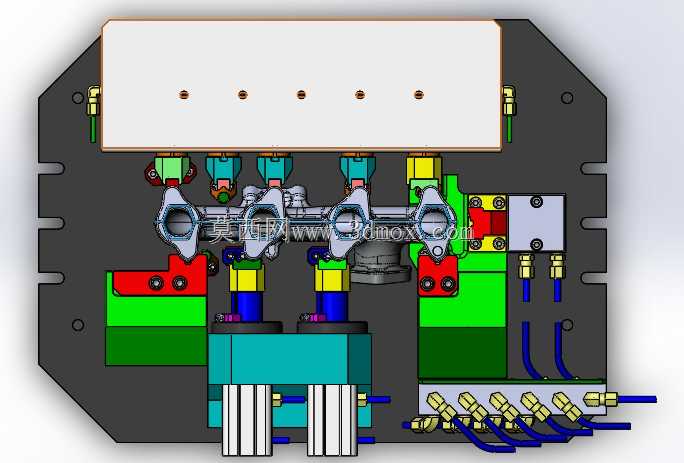

　　设计思路层面，这套夹具优先考虑了加工工序的集中性，通过工位的角度排布与避让设计，让主轴在一次装夹的情况下，可通过机床回转工作台的分度转动，完成零件除定位压紧面之外其余五个面的加工内容，减少零件的二次装夹次数，消除二次装夹带来的公差累积。所有夹紧元件的位置均经过刀具路径仿真验证，在零件加工的全行程范围内，夹紧油缸、压臂、管路接头等元件均不会与刀具、主轴刀柄发生碰撞，压臂的压紧点均选择在零件刚性较好的实体位置，避开薄壁、悬空结构，防止压紧力导致零件变形。针对加工过程中的切屑排出问题，夹具的所有安装面均设计了3-5度的倾斜导屑面，工位之间预留了足够的排屑间隙，可让铣削产生的钢屑、铝屑随切削液冲刷自动流入机床排屑器，不会在夹具表面堆积，减少人工清理切屑的工作量。

　　细节结构上，所有与零件接触的定位块、压头均采用可拆卸式设计，通过内六角螺栓固定在基体上，当加工不同型号的零件时，仅需更换对应的定位块、压头，调整对应油缸的行程参数，即可快速完成夹具的换型适配，无需重新制作整套夹具基体，大幅降低多品种小批量生产的工装投入成本。夹具上的所有液压元件均选用标准工业级液压件，油缸密封件可耐受常规水基切削液的腐蚀，使用寿命满足三班制连续生产的工况要求，日常维护仅需定期检查液压油清洁度、更换密封件即可，维护难度较低。
