加工中心双工位卡盘切割工装结构

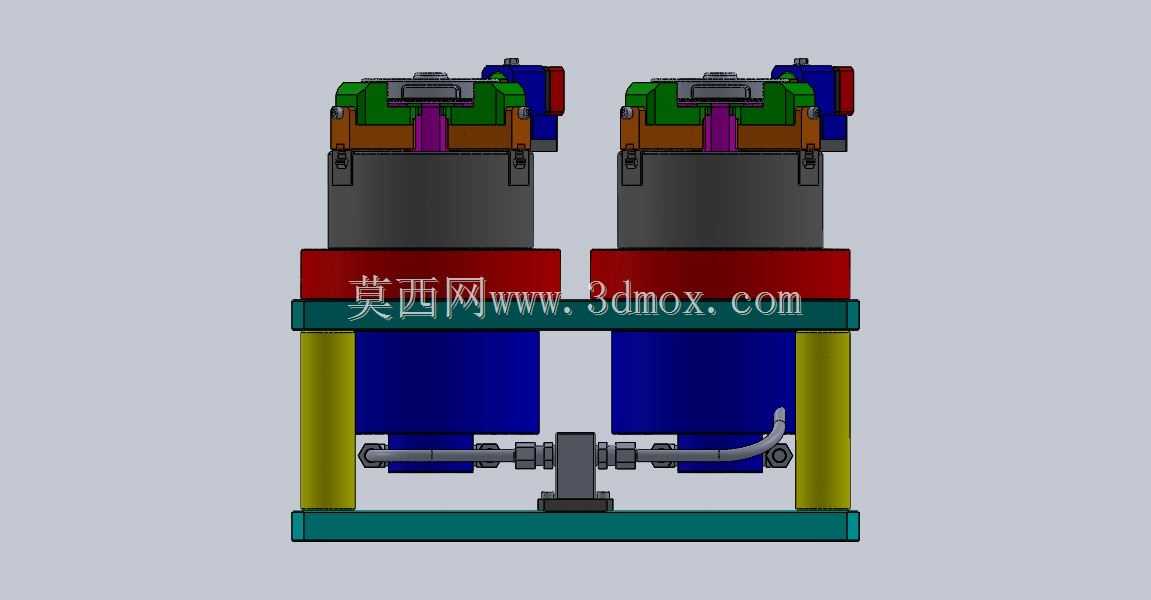

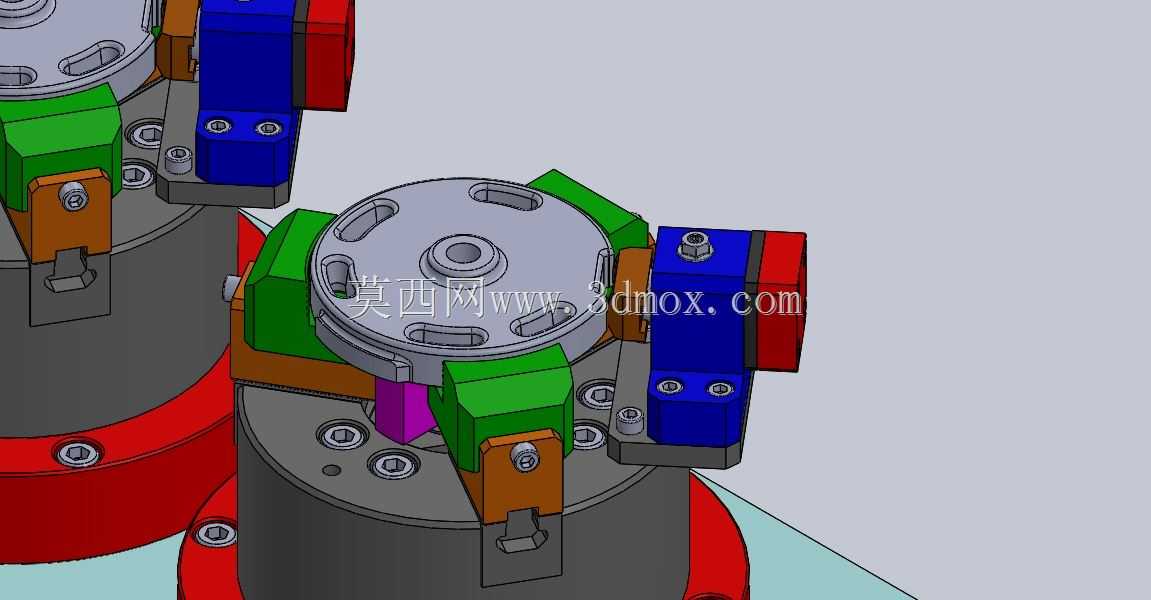

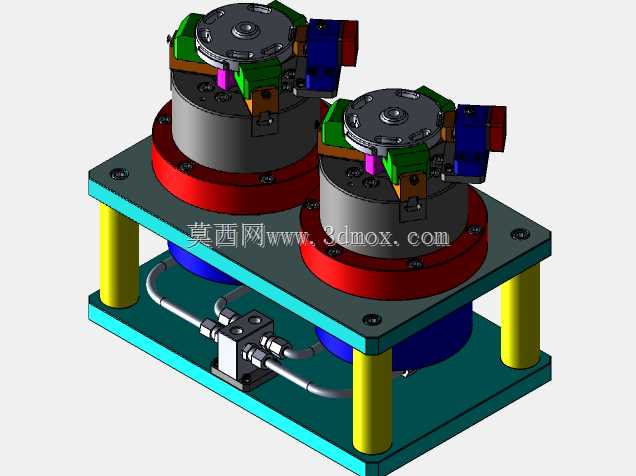

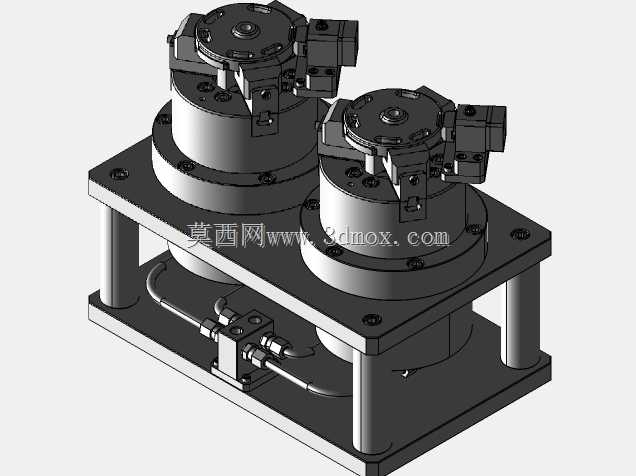

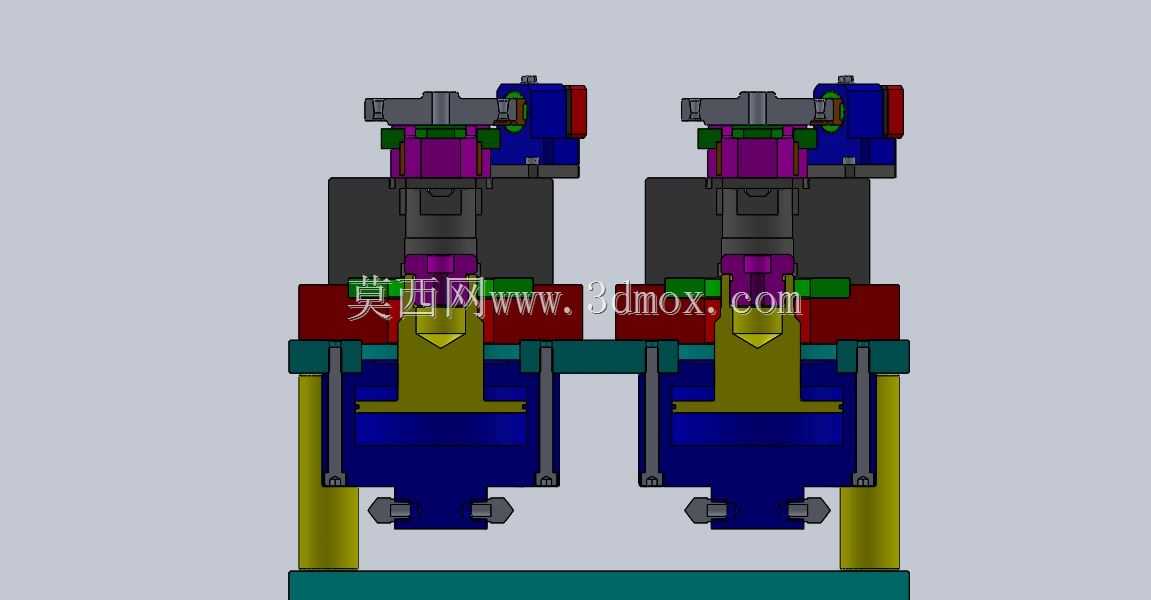

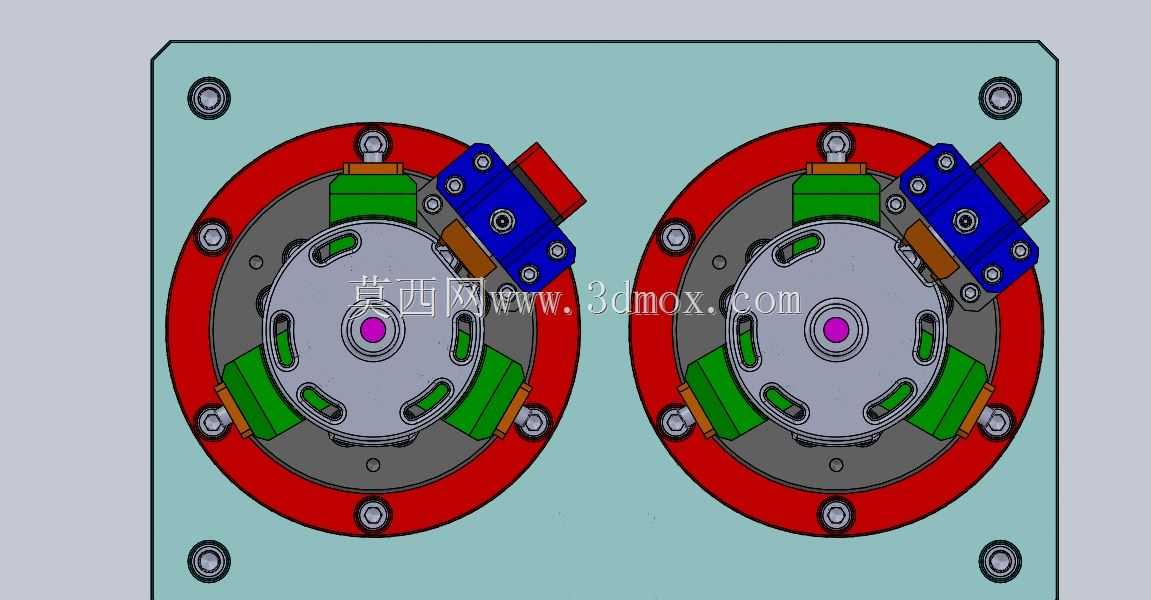

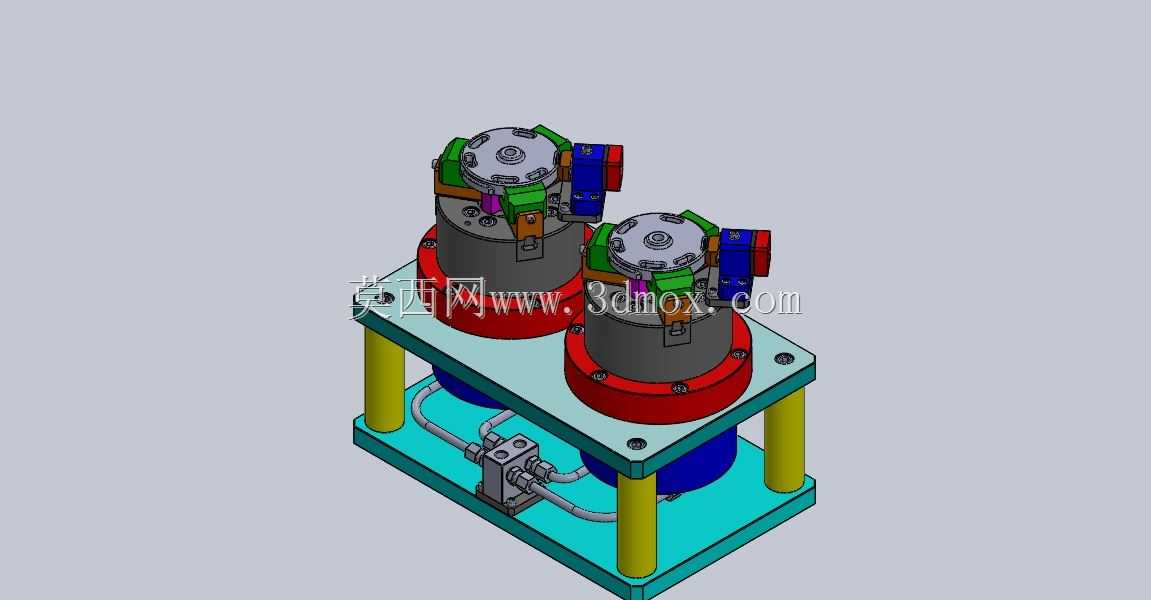

　　这套双工位卡盘切割工装，主要适配立式加工中心的多工序连续切削作业场景，在批量小型回转类零件的切断、端面铣削、径向槽加工工序中，能大幅压缩单件装夹的辅助时间，匹配加工中心快换节拍的生产需求。从结构布局来看，两套卡盘组件对称布置在一体化安装底板上，底板采用加厚钢板加工而成，底面设置定位销孔与螺栓过孔，可直接固定在加工中心工作台的T型槽上，安装时无需额外制作过渡垫板，整体安装边界控制在400mm×300mm的矩形范围内，不会超出常规中小型加工中心的工作台行程极限，Z向总高度控制在350mm以内，可兼容大部分BT40主轴机型的刀具长度行程，避免出现主轴撞机的干涉风险。每套卡盘采用三爪自定心结构，卡爪配备可换式硬质合金夹持块，

　　针对不同直径的棒料毛坯可快速更换适配爪块，夹持范围覆盖直径10mm到80mm的回转类工件，卡盘本体下方集成回转驱动与气动锁紧机构，气源通过底板下方布设的硬质气管接入，管路全部藏在底板与下层支撑板之间的空腔内，不会在加工区域裸露，避免切削飞溅的铝屑、铁屑刮伤气管造成漏气故障。两套卡盘之间预留120mm的操作间距，操作人员上下料时不会出现手部干涉，同时也给切削刀具留出足够的排屑空间，加工产生的切屑可顺着底板四周的斜面滑落至工作台排屑槽，不会在工装表面堆积造成定位误差。设计阶段特意将两套卡盘的中心距与加工中心的换刀位置做匹配，加工完左侧工位的工件后，主轴可直接移动到右侧工位继续加工，无需额外调整坐标系偏移量，降低现场操作人员的调机难度。

　　卡盘的锁紧机构采用弹簧压紧、气动松开的常闭设计，当车间出现突发断气情况时，卡盘会持续保持夹持力，不会出现工件飞出的安全隐患，夹持力可通过接入的气源压力在0.3MPa到0.8MPa区间调节，针对薄壁类零件可调低夹持力避免夹伤工件表面，针对重型切削工况可调高夹持力保证装夹刚性。工装的支撑立柱采用圆形空心钢柱加工，既保证整体支撑刚性，又能减轻工装整体重量，单人即可完成工装的吊装与移位，立柱与底板、上层安装板之间采用止口定位加螺栓锁紧的连接方式，长期使用后若出现定位精度偏移，可重新拆装修磨止口面快速恢复精度，无需整体报废更换。在实际应用场景中，这套工装可配合加工中心的自动送料机使用，完成棒料的连续送料、夹紧、切割、下料全流程作业，

　　相比单工位卡盘工装，加工效率可提升40%以上，同时双工位的布局可平衡切削时的主轴受力，减少单侧切削带来的主轴偏载磨损，延长设备主轴的使用寿命。工装的所有外露金属表面都做了发黑防锈处理，在切削液长期喷淋的工况下不会出现锈蚀，运动部件都配备防尘密封圈，可阻挡切削液和细切屑进入卡盘内部的运动副，日常维护仅需定期通过注油孔注入润滑脂即可，维护成本极低。针对切割工序的切削力方向，卡盘的安装法兰特意做了加厚处理，可承受径向最大1500N的切削载荷，切断加工时不会出现工件抖动导致的断面粗糙度超差问题，夹持重复定位精度可控制在0.02mm以内，满足大部分精密零件的加工公差要求。
