双工位回转式机加工液压夹具结构设计

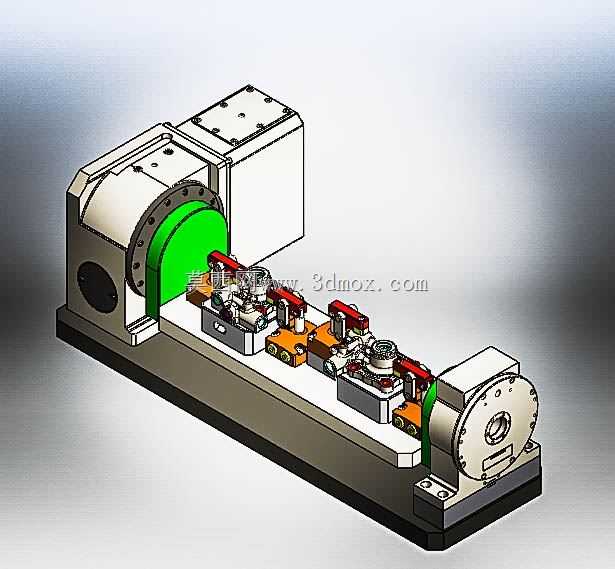

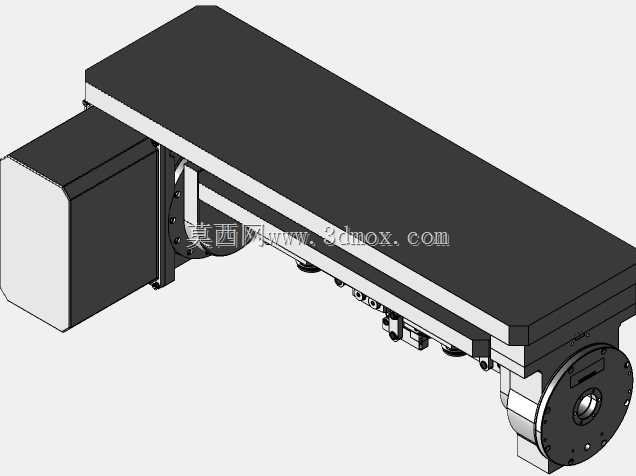

　　这套夹具的设计初衷，是解决中小型异形结构件在立式加工中心上的工序集中加工需求，针对需要完成OP02.1、OP02.2两道相邻机加工序的零件，通过两端配置的数控回转分度结构，实现一次装夹完成多面加工，减少重复装夹带来的定位误差，同时压缩工件上下料的辅助时间，适配中小批量零件的柔性加工场景。从实际应用场景来看，这类夹具多部署在带第四轴接口的立式加工中心工作台上，两端的回转座通过连接法兰与机床第四轴、尾座顶尖单元匹配安装，安装时需要保证两端回转轴线的同轴度误差控制在0.02mm以内，避免回转过程中出现卡滞、定位偏移的问题；夹具底座采用一体化铸铁结构设计，底面设置定位键槽，可与机床工作台的T型槽配合完成快速找正，底座总长度适配常规850型加工中心的工作台行程范围，宽度方向预留足够的排屑空间，避免加工过程中铁屑堆积在定位面上影响装夹精度。

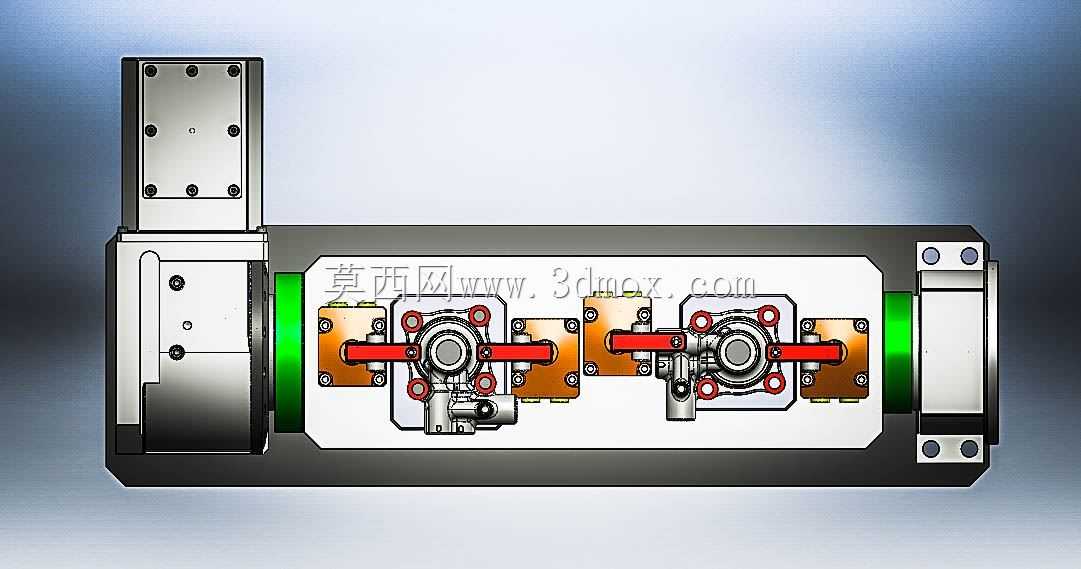

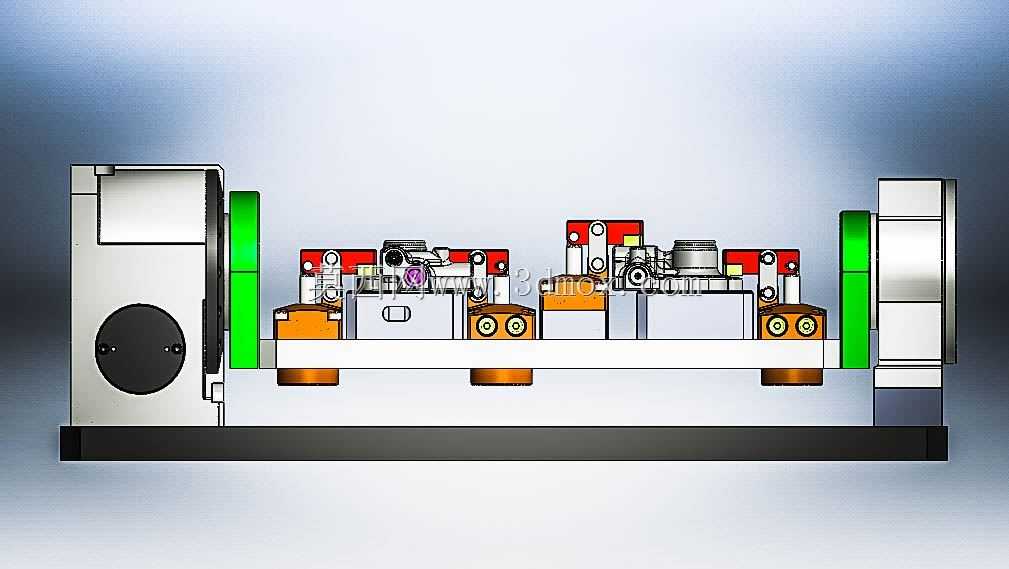

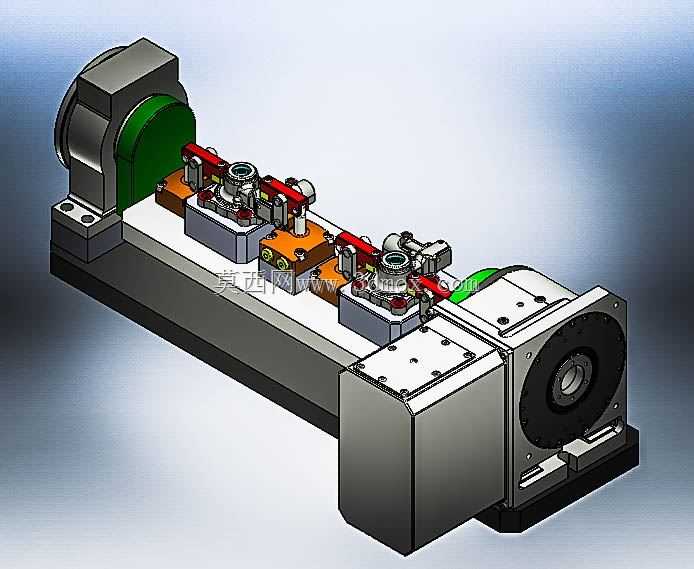

　　在装夹功能设计上，这套夹具采用双侧并行的双工位布局，每个工位配置独立的液压定位与夹紧单元，工件安装时先通过一面两销的定位结构完成初始定位，定位销的公差配合选用H7/g6间隙配合，既保证工件安装顺畅，又能控制定位间隙在合理范围内；夹紧单元采用杠杆式液压压板结构，夹紧点直接对应工件下方的刚性支撑位置，避免夹紧力导致工件产生弹性变形，每个夹紧回路都配置独立的压力检测接口，可接入机床的液压系统压力监测模块，当夹紧压力低于设定阈值时机床无法启动加工，从硬件层面避免装夹失效带来的加工风险。两端的回转分度单元采用密封式结构设计，内部配置高精度交叉滚子轴承支撑回转主轴，分度重复定位精度可达±15″，可配合机床完成0-360度范围内任意角度的分度定位，满足工件不同角度面、孔系的加工需求，回转单元的端盖位置设置零位标记，安装调试时可快速完成回转零位与机床坐标系的匹配。

　　从设计细节来看，夹具上所有与工件接触的定位元件都采用可拆卸式结构，定位面做淬火处理提升耐磨性，当加工不同型号的工件时，只需要更换对应的定位块、调整压板的安装位置即可快速切换，无需整体拆卸夹具底座，大幅缩短产线换型的调试时间；夹具的液压管路全部采用内藏式布局，油管走底座内部的预留孔道，仅在每个油缸的接口位置留出短连接头，避免加工过程中飞溅的铁屑刮伤油管，也减少了管路占用的外部空间，避免加工时刀具与管路发生干涉。排屑设计上，每个工位的定位面周围都设置倾斜的导屑面，加工产生的铁屑可顺着导屑面滑落到机床工作台的排屑槽内，不会堆积在定位支撑点周围，每次工件上下料时只需要简单清理接触面即可，不需要花费大量时间清理夹具缝隙内的残留切屑。

　　在安装边界方面，这套夹具整体高度控制在350mm以内，适配加工中心主轴端面到工作台的常规距离，不会出现Z轴行程不足的问题；夹具两端的回转座安装孔位采用标准通用尺寸，可适配市面上主流的170型、200型数控转台，不需要额外制作过渡连接盘；液压系统的工作压力适配机床常规的4-6MPa液压输出压力，不需要额外配置增压单元，接入机床现有液压回路即可正常工作。实际使用过程中，这套夹具可同时装夹2件工件，配合回转分度功能，一次装夹即可完成工件两个工序的所有加工内容，相比传统的单工位手动装夹夹具，加工效率可提升60%以上，同时因为减少了一次装夹环节，工件的位置度加工精度稳定性也有明显提升，非常适合通讯类小型结构件、汽车小型精密零件的批量加工场景。设计过程中还充分考虑了操作的便利性，所有夹紧压板的操作侧都预留了足够的扳手操作空间，操作人员上下料时不需要探身到夹具内部，在夹具外侧即可完成工件的放置与拆卸，降低操作疲劳度的同时也提升了上下料的安全性。
