全自动包装生产线整线三维结构方案

　　这套全自动包装生产线面向日化、食品、电子小件、医药外盒等需要连续成箱出货的车间场景，核心解决人工装箱节拍不稳定、工位衔接占用人力多、纸箱转向与封箱质量波动大的问题。整线从上游来料段开始布置，产品经前段整理机构按固定间距进入输送主线，随后依次完成姿态校正、标签信息核对、装箱、封箱、捆扎或码垛前缓存等动作；线体末端预留机器人抓取区域，可根据产能需求切换为单机器人码垛或双工位交替码垛，空托盘由侧边供给，满垛后由叉车或AGV转运至仓储区。

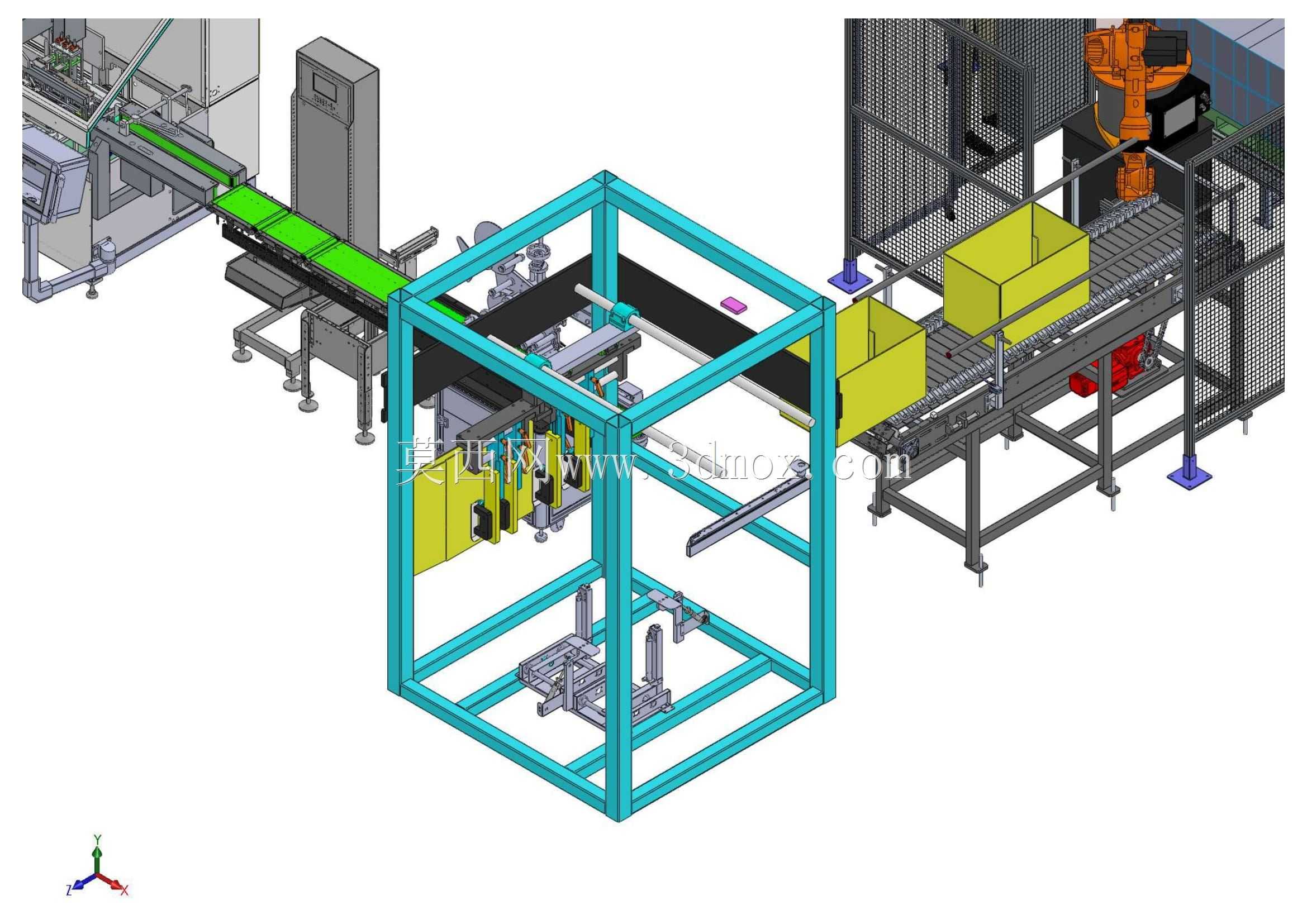

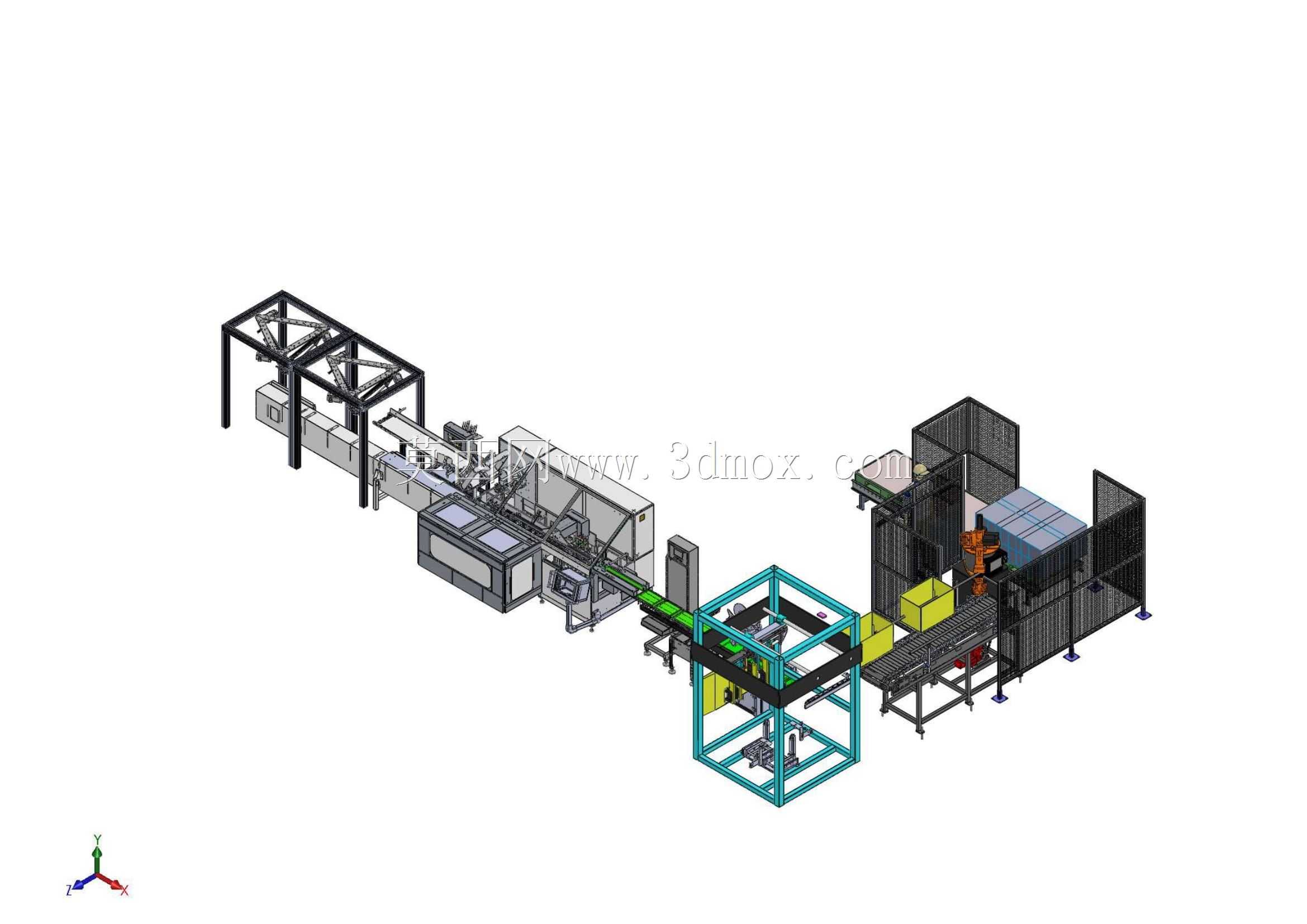

　　从布局上看，方案采用直线输送加局部回环的组合方式，前段设备沿车间主通道排布，便于操作人员补料和日常点检；中段装箱区域设置安全围栏与检修门，机器人运动范围完全封闭，围栏内侧保留机械臂最大臂展及夹爪开合空间，外侧留出不少于一人通行的维护宽度。线体高度按常规人工干预和输送衔接设定，主输送面位于腰部操作高度，电控柜集中布置在非操作侧，气管、线缆通过线槽沿机架下方敷设，避免横跨通道。纸箱成型与封底机构靠近装箱工位，空箱由辊筒线送入，定位挡块在装箱前将箱体夹紧，防止机器人放料时箱体偏移。

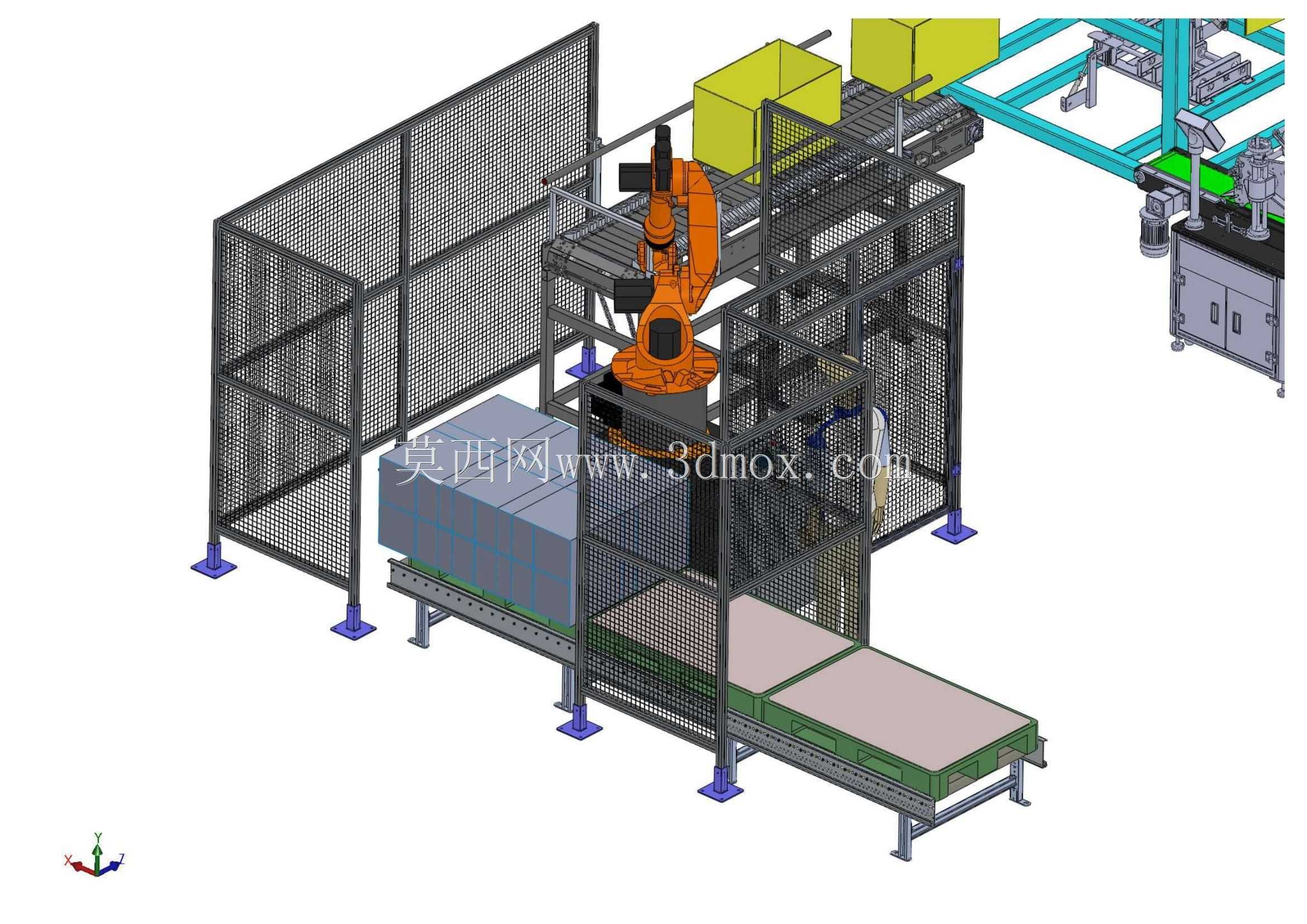

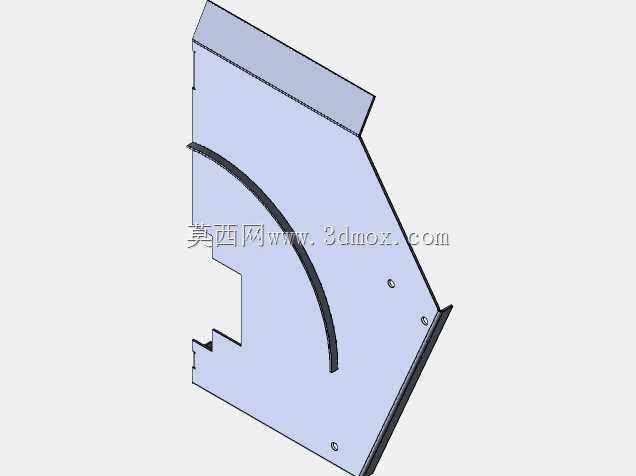

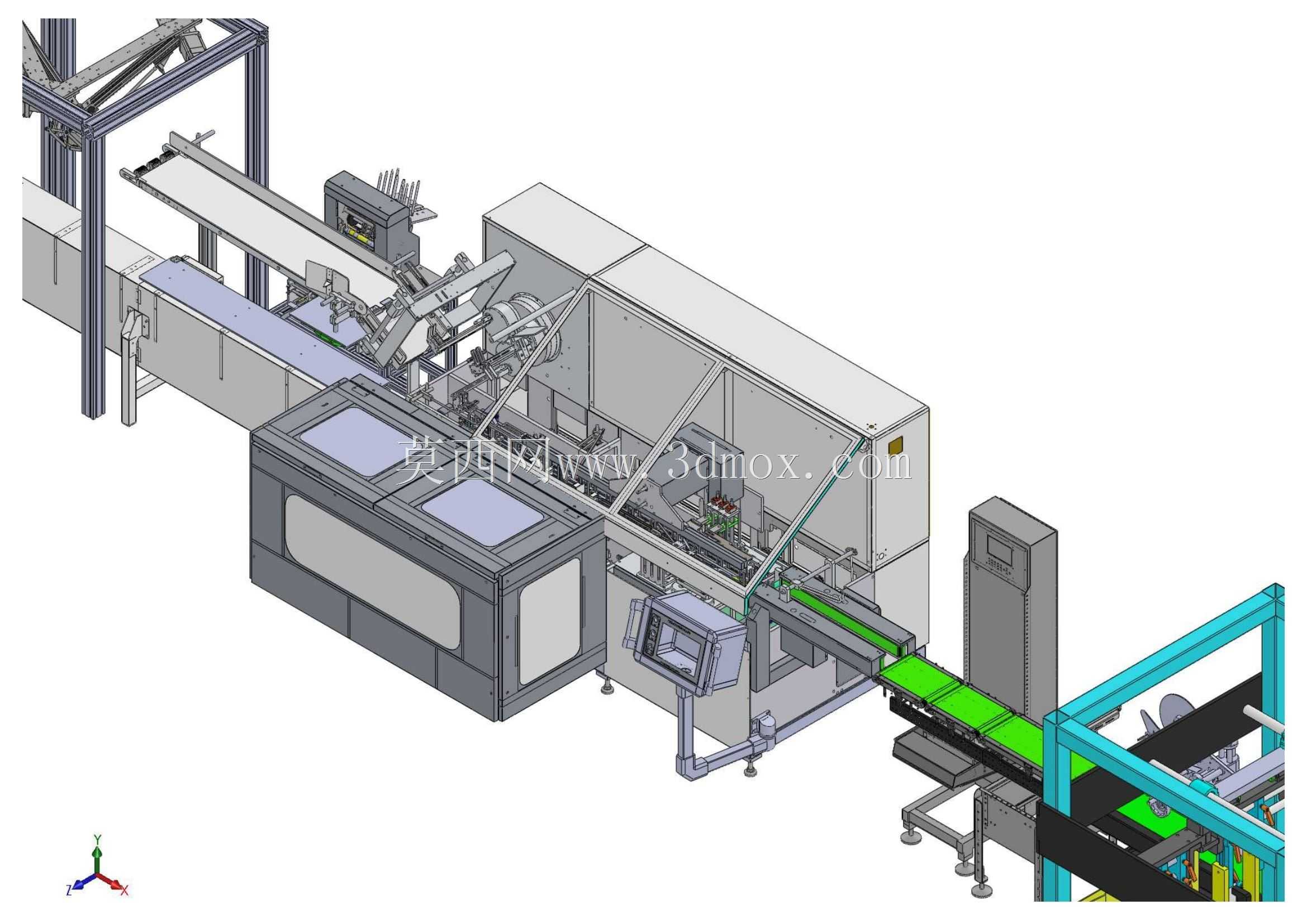

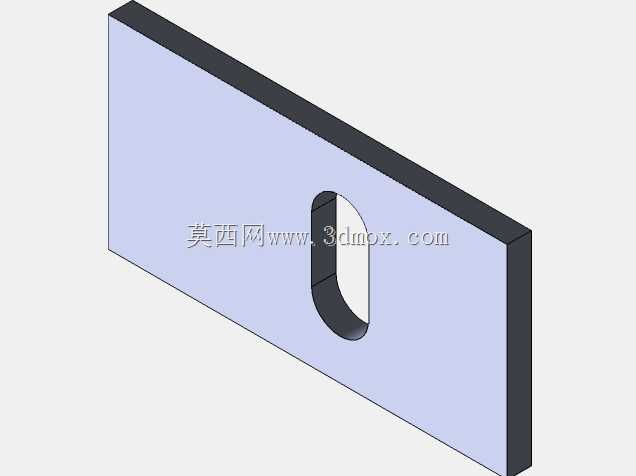

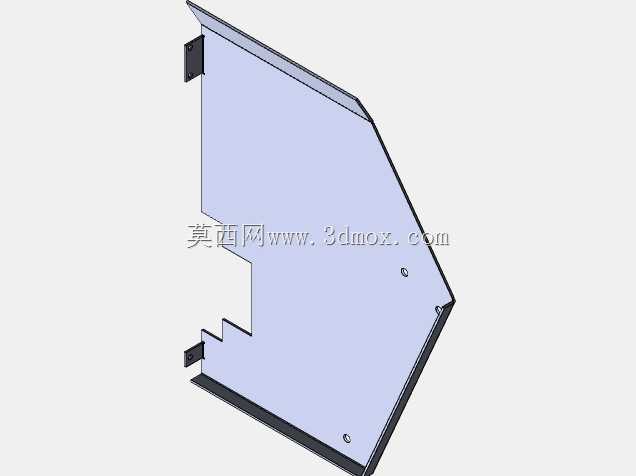

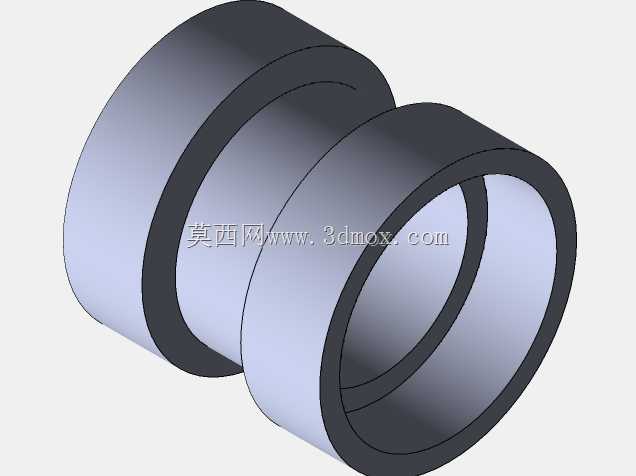

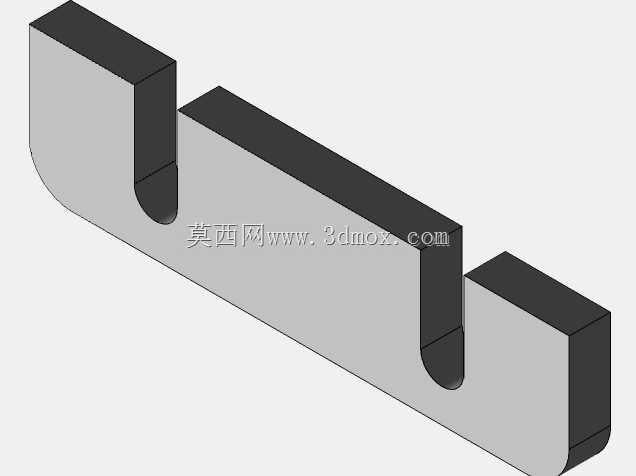

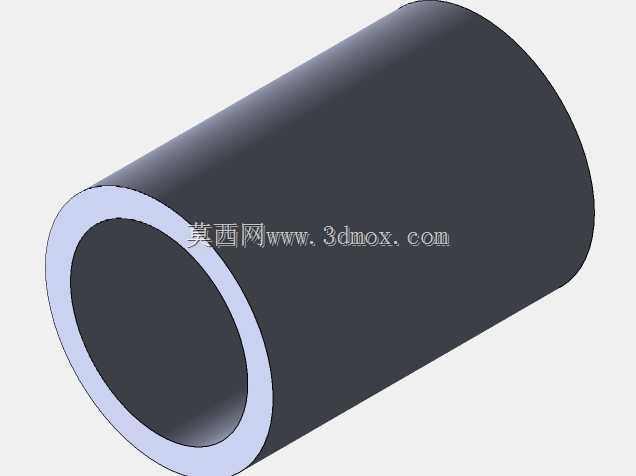

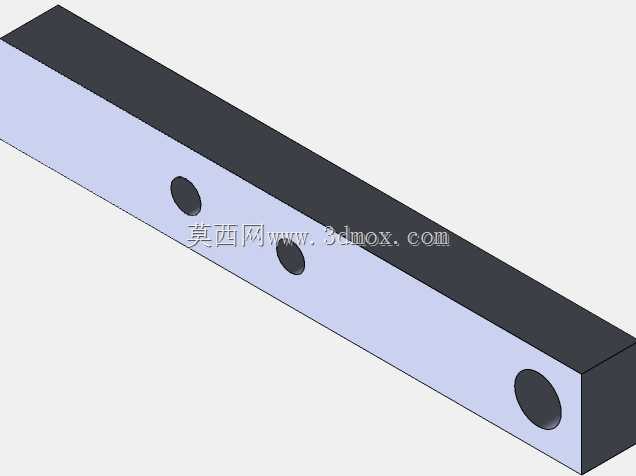

　　结构设计上，输送段以铝型材机架、辊筒、皮带、可调脚杯为基础，支腿间距按满载纸箱重量校核，跨接位置增加横向撑杆，降低长距离线体运行时的晃动。转弯和分流位置采用导向护栏，护栏宽度可根据产品外箱尺寸快速调节；挡停机构选用气缸驱动缓冲挡块，配合光电检测实现箱距控制。装箱机器人周围布置托盘定位架、待码输送段和安全光栅，夹爪部分按箱型设计为平行夹持或真空吸取形式，抓取点避开箱体易变形区域。封箱单元包含折舌、压箱、胶带贴合等机构，压箱高度通过丝杆或手轮调节，以适应不同箱高。

　　在实际选型时，需要重点核对产品来料方向、纸箱外形尺寸、整箱重量、节拍要求和车间地面承载。线体首尾应预留进出料缓冲区，上游短暂停机时，缓存段可维持后段连续运行；下游堵料时，前段通过传感器减速或停止，避免产品堆积。安装边界方面，设备就位前需确认地面平整度、气源压力、配电位置和排水或除尘需求；机器人围栏外应设置急停按钮与警示标识，维护门开启后驱动回路进入安全停止状态。对于多规格共线生产的工厂，换型部分应尽量采用快换护栏、可调导向条和参数化程序，减少机械拆装。三维建模时，机架、护罩、输送辊、气缸、机器人、电控柜和托盘均按真实空间关系装配，可直接用于干涉检查、节拍仿真、厂房布局评审以及与客户确认维护通道。
