全自动圆瓶不干胶贴标工作站

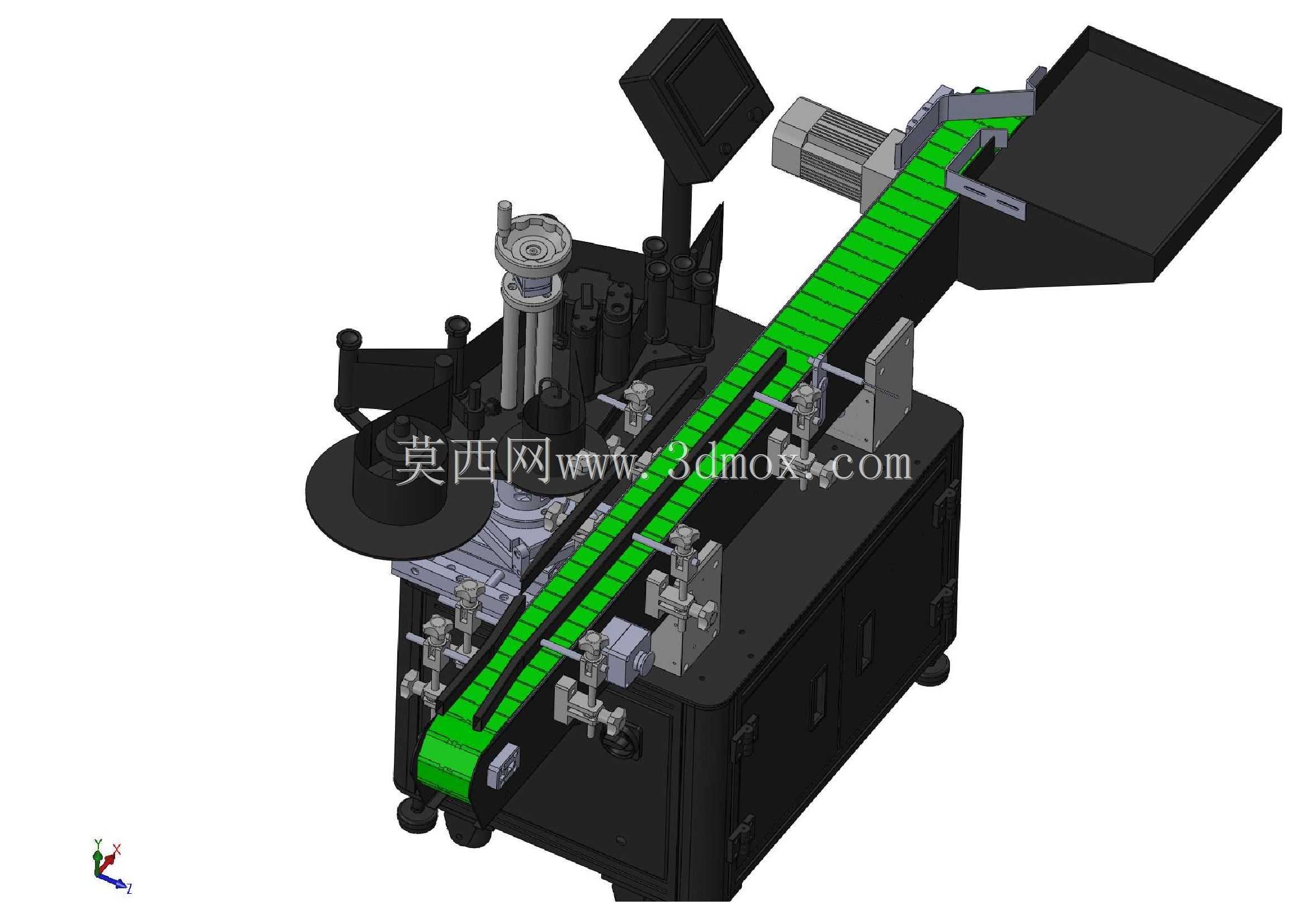

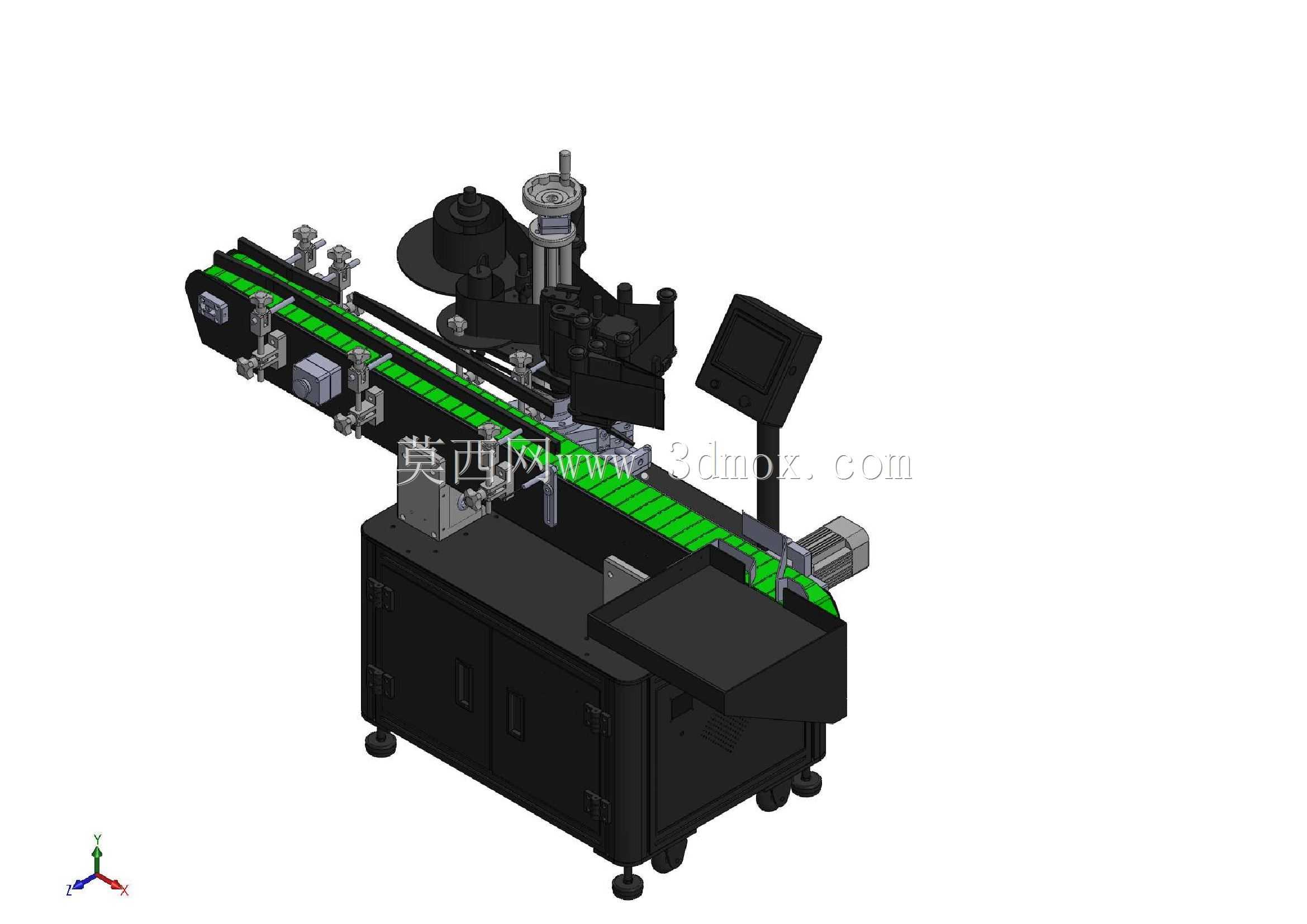

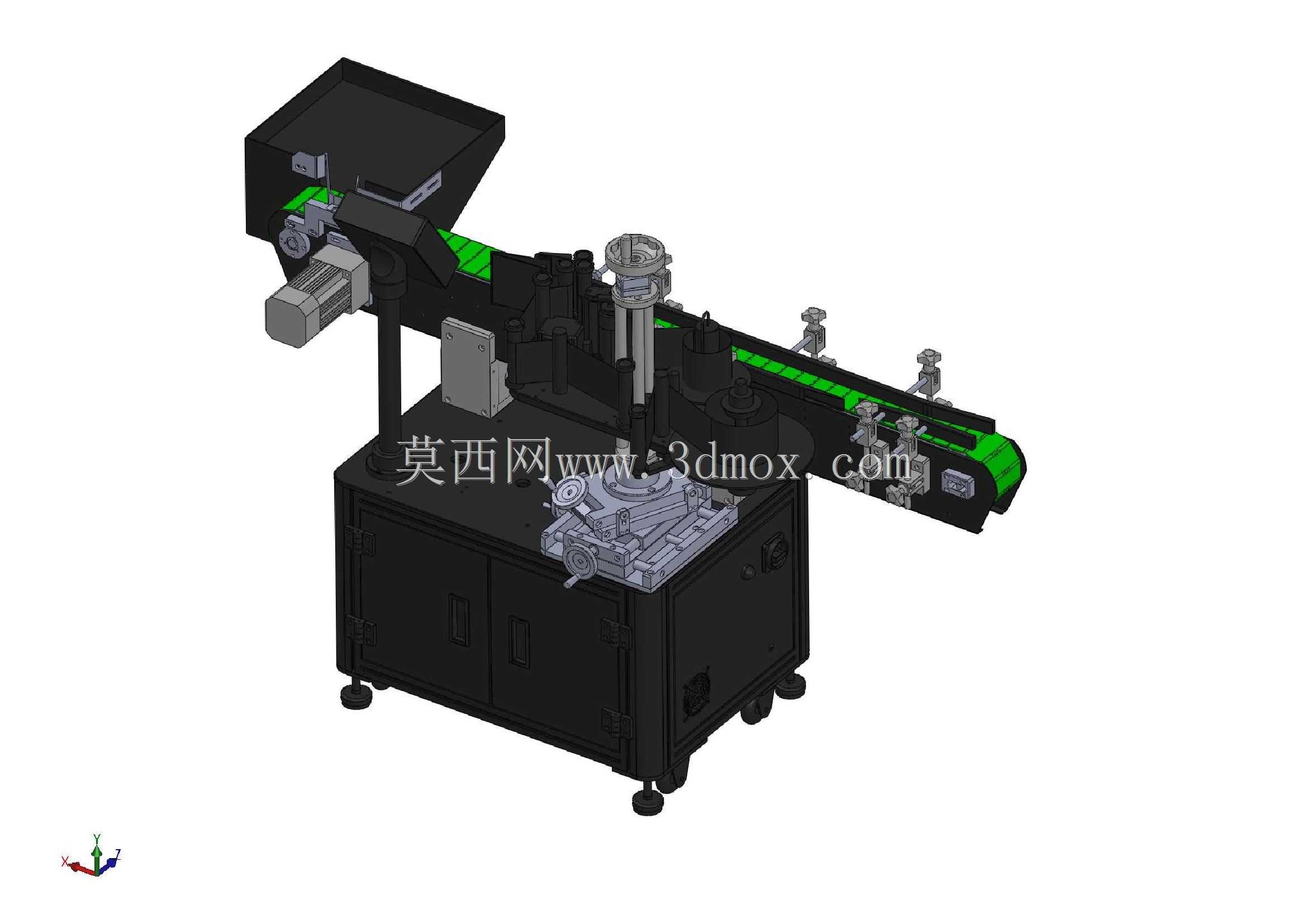

　　这套设备的三维结构完整还原了日化、食品、制药产线上常见的立式圆瓶贴标工位，整机以黑色钣金机架为承载主体，顶部布置绿色平顶链输送线，瓶体从进线端进入后由两侧导向护栏完成居中定位，经过贴标机头位置时完成不干胶标签的剥离、覆压与滚贴，出线端可直接对接后续装箱、喷码或收瓶机构。从现场布局来看，这类设备通常布置在灌装旋盖工序之后，承担玻璃瓶、PET塑料瓶、金属圆罐的周向标签粘贴任务，单工位即可替代两到三名人工贴标人员，标签对位偏差可控制在工程允许的±1毫米范围内，适配医药口服液瓶、饮料瓶、调味品罐、化妆品圆柱瓶等多种连续生产场景。

　　机架下部采用封闭钣金柜体设计，内部预留了伺服驱动器、控制电源、气路三联件与走线槽的安装空间，柜体底部配置可调脚杯与移动脚轮，设备就位后先通过脚轮推移到产线对接位置，再旋转脚杯承重调平，避免输送线运行过程中出现整机晃动。柜体侧面预留检修门，日常维护时可直接开门检查拖链内的线缆与气管，不需要拆解上部输送组件。输送线的绿色链板为模块化拼接结构，单节链板通过销轴串联，磨损后可单独拆换，链板宽度方向预留了多组护栏安装孔位，针对直径30到120毫米的圆瓶，只需调整两侧护栏的间距与导向角度，不需要更换输送主体。

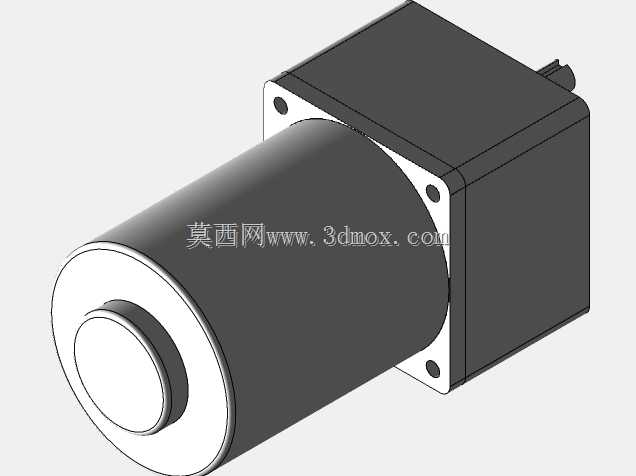

　　贴标执行机构布置在输送线中段侧方，核心包含标签料卷安装轴、牵引胶辊、剥标板、覆标海绵轮与收废底纸辊，料卷轴带阻尼张力控制，牵引辊由伺服电机通过同步带驱动，送标速度与输送线瓶体运行速度通过电控系统做电子齿轮同步，保证标签出标长度与瓶体移动距离精准匹配。剥标板前端做锐角折弯处理，底纸经过尖角时突然转向，面标因自身刚度脱离底纸，顺势贴附到经过的瓶体表面，随后侧方的覆标轮压合标签接缝，圆瓶在护栏与覆标轮的摩擦力作用下自转，让整张标签沿圆周平顺包裹，不会出现褶皱、翘边或气泡。机头上方设置多组调节手轮与锁紧手柄，换产时可沿X、Y、Z三个方向调整贴标头的空间位置，适配不同瓶高与标签高度，调节刻度直接刻印在滑台侧板上，现场操作人员可快速记录不同产品的参数位。

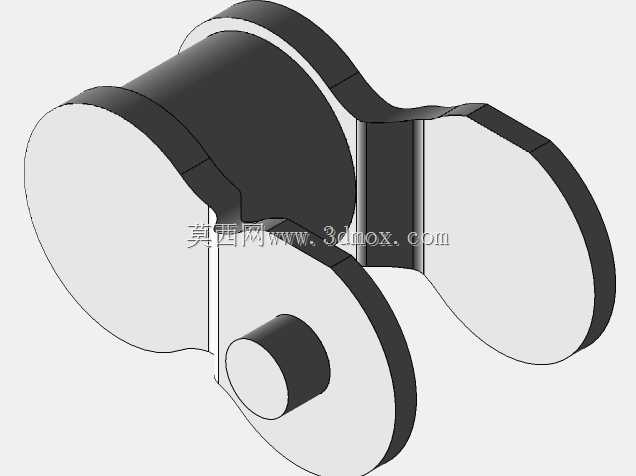

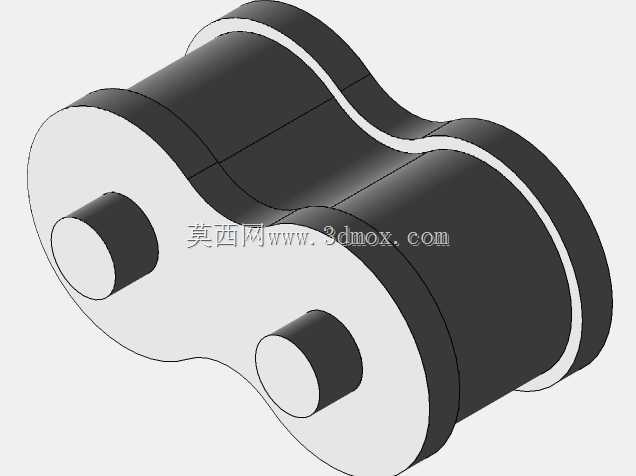

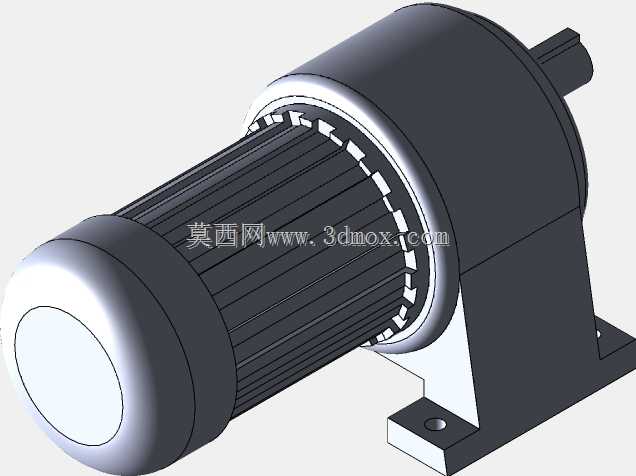

　　人机交互触摸屏通过悬臂支架安装在贴标头侧上方，屏幕角度可任意旋转锁定，操作人员站在设备正面即可完成贴标长度、延时、计数参数的设置，悬臂内部走线避免线缆外露。输送线的驱动电机布置在出线端下方，通过链传动带动主动辊转动，张紧机构采用腰型孔调节结构，链条松边时可松开固定螺栓推移电机座，重新张紧后锁死，维护流程十分简便。进线端与出线端的输送面高度统一为行业常用的850毫米左右，可直接与标准车间流水线对接，不需要额外做高差过渡。整机长度方向沿输送轴线展开，宽度方向包含贴标机头与电柜的外伸尺寸，安装时需要在设备两侧预留不小于600毫米的操作维护空间，正面留出触摸屏操作与标签上料的站位，背面预留柜体开门的检修距离，地面承重要求均匀，避免长期运行出现机架变形。

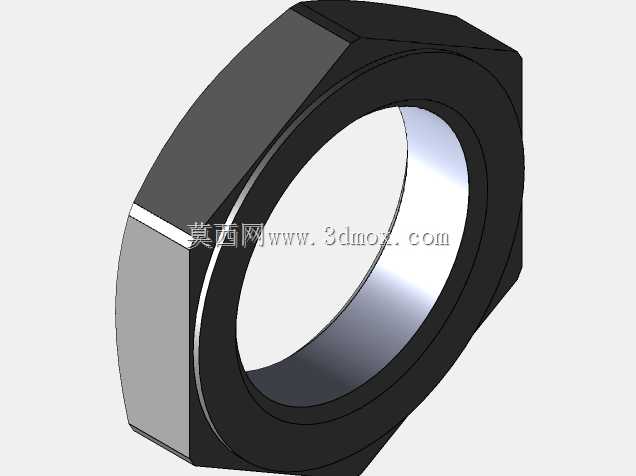

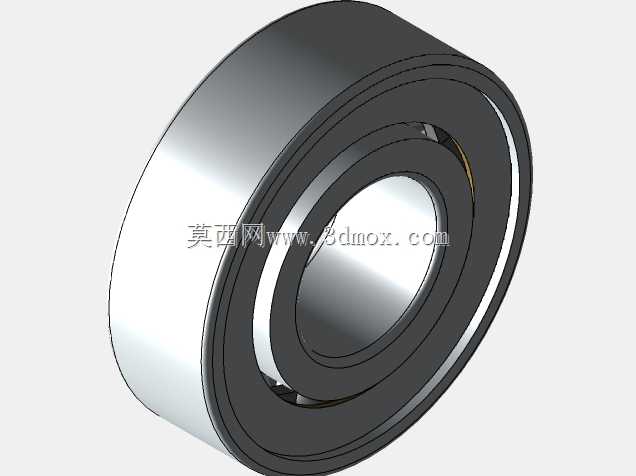

　　结构建模时所有钣金件均按实际折弯工艺拆分，输送护栏、调节支架、机头安装板、柜体框架之间的装配关系完整保留，螺栓、螺母、同步轮、轴承等标准件按真实规格选型，工程师可直接在此基础上做二次改型，比如增加打码组件、定位传感器、缺瓶检测电眼，或是将直线贴标工位改造为带转盘的定点贴标结构，整体设计逻辑完全贴合非标自动化设备的实际开发流程。
