纸箱端口压合铆接专用工装设备

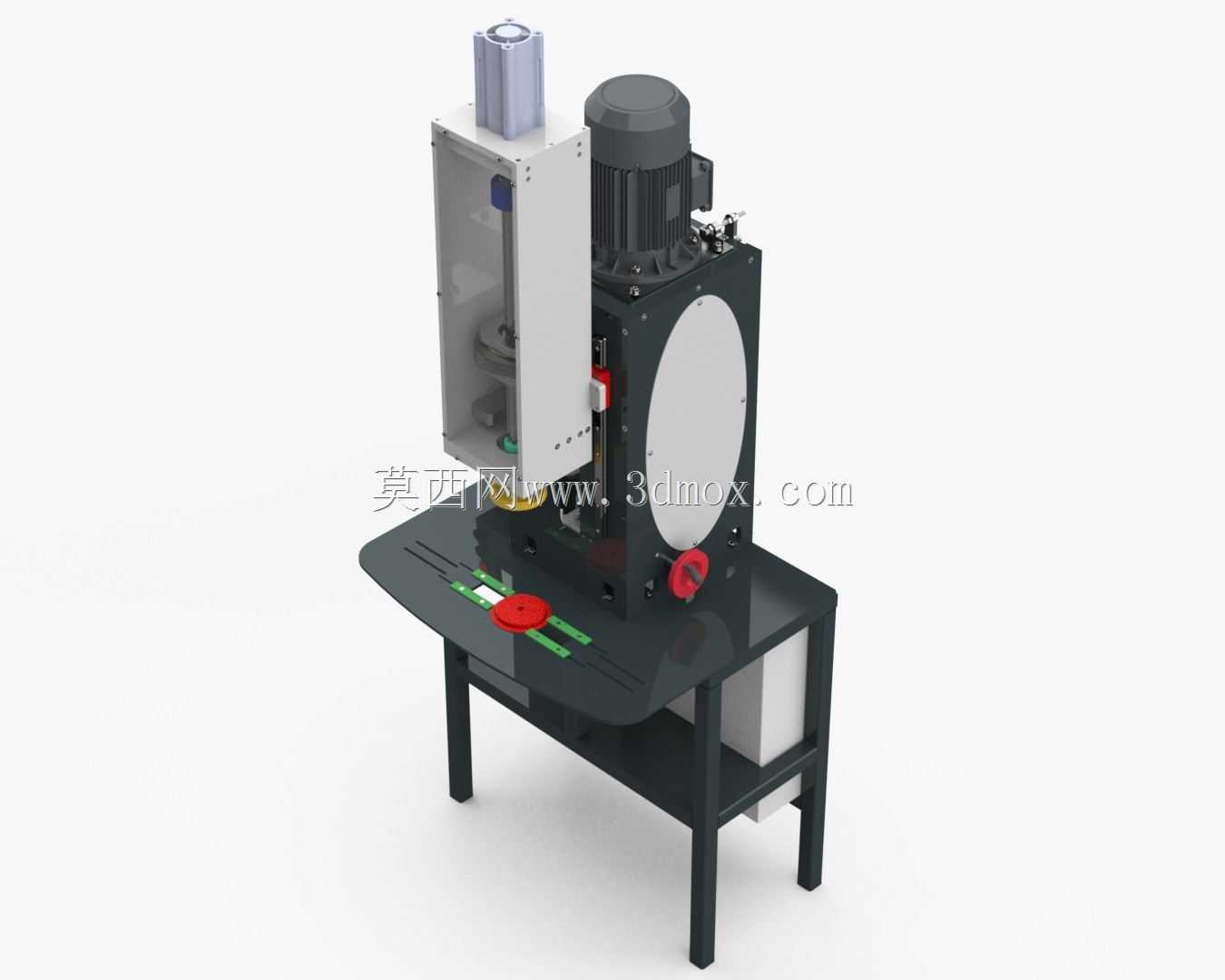

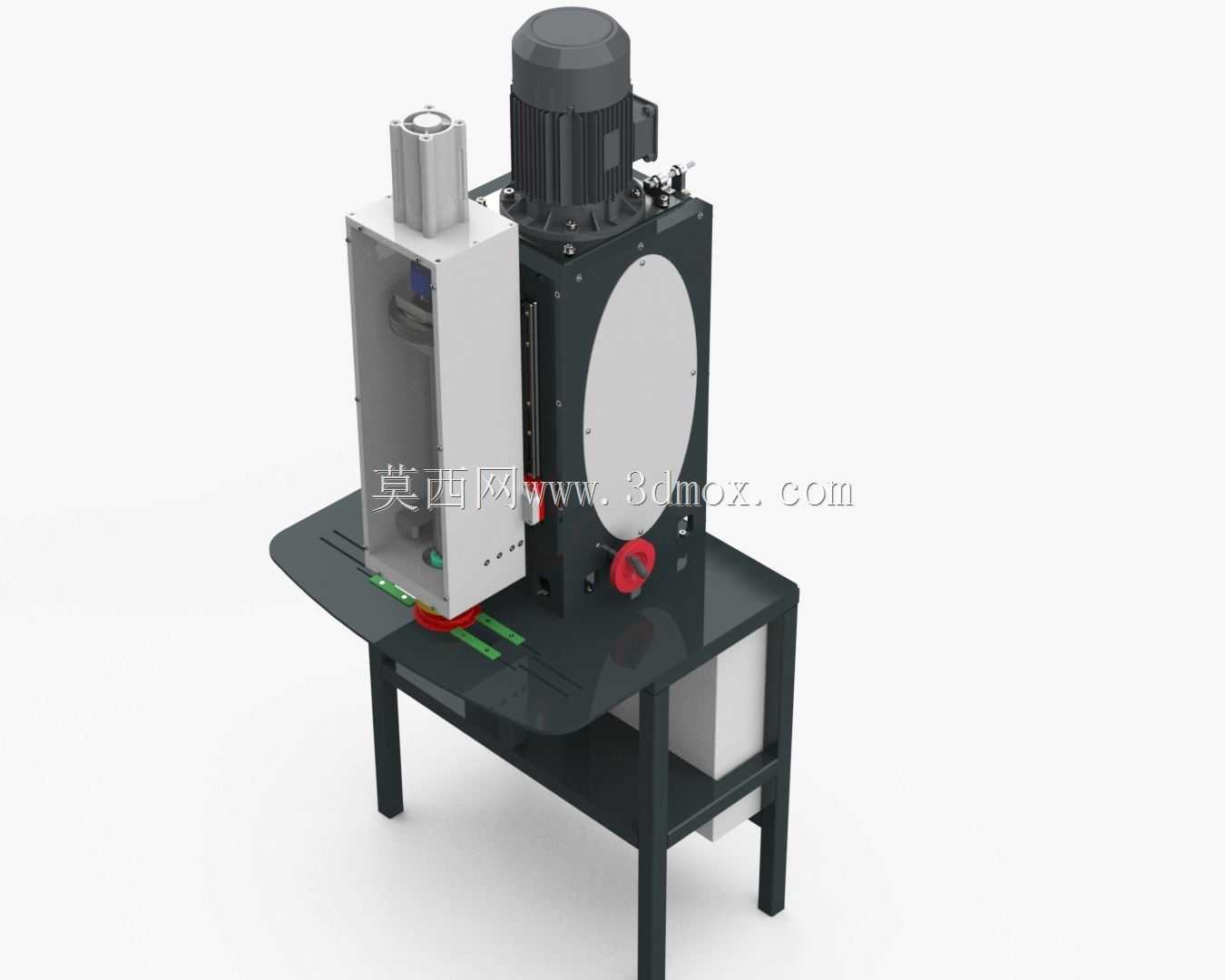

　　纸箱端口压合铆接工装在包装后段工序里承担瓦楞纸箱折边后的锁合定型任务，常见于家电、汽配、食品礼盒等需要高强度封箱的产线。普通胶带封箱在重载堆码、长途海运工况下容易出现翘边、脱胶，而该设备通过机械压接将纸箱箱口的折耳与箱体咬合，形成无需耗材的物理锁点，单工位节拍可稳定控制在数秒内，适配连续流生产。整机采用立式框架布局，下部为方管焊接机架，台面延伸出弧形操作位，作业人员可从左右两侧取放纸箱，机架内部预留电气与气动元件安装腔，侧面设置检修门。上部执行单元由电机驱动的传动箱体与顶部气缸组成，电机提供压接动力，气缸负责压头的快速进给与保压，二者通过偏心连杆机构将旋转运动转化为压头的直线往复动作，压头行程可根据纸箱厚度调整，

　　台面配置红色定位块与绿色导向条，纸箱推入后靠挡边定位，压头下行完成箱口铆点压合，红色急停按钮布置在台面易触及位置，符合人机操作安全要求。从建模结构来看，机架方管规格、电机安装法兰、气缸支座、传动箱侧板均按实际装配关系绘制，压头与下模的对位关系、台面护板的折弯形态、机身顶部吊环位置都有完整表达，设备整体占地边界约为长一千二百毫米、宽九百毫米，整机高度约一千七百毫米，台面作业高度符合人工站立操作的 ergonomic 范围，安装时需在机架地脚预留膨胀螺栓固定位，周边预留纸箱上下料的操作空间，后侧留出电机散热与维护距离。设计思路上优先保证压接刚度，传动箱采用厚钢板拼接以抵消压接瞬间的反冲力，台面下方增设加强筋避免长期受压变形，

　　气动回路与电机走线分别从机架两侧内腔排布，避免管线干涉运动部件。该结构方案可直接用于非标包装设备的方案评审、工位布局校核，也可作为同类压装机改型的参考基体，工程师可在此基础上更换压头模具适配不同箱型，或增设自动送箱机构对接全自动包装线，模型中各零部件分层清晰，运动副关系明确，能够直接用于运动仿真与干涉检查，帮助设计人员在投产前验证压头行程、定位间距与操作空间的合理性，减少现场调试阶段的反复改动。
