即食汤灌装封口连续生产线

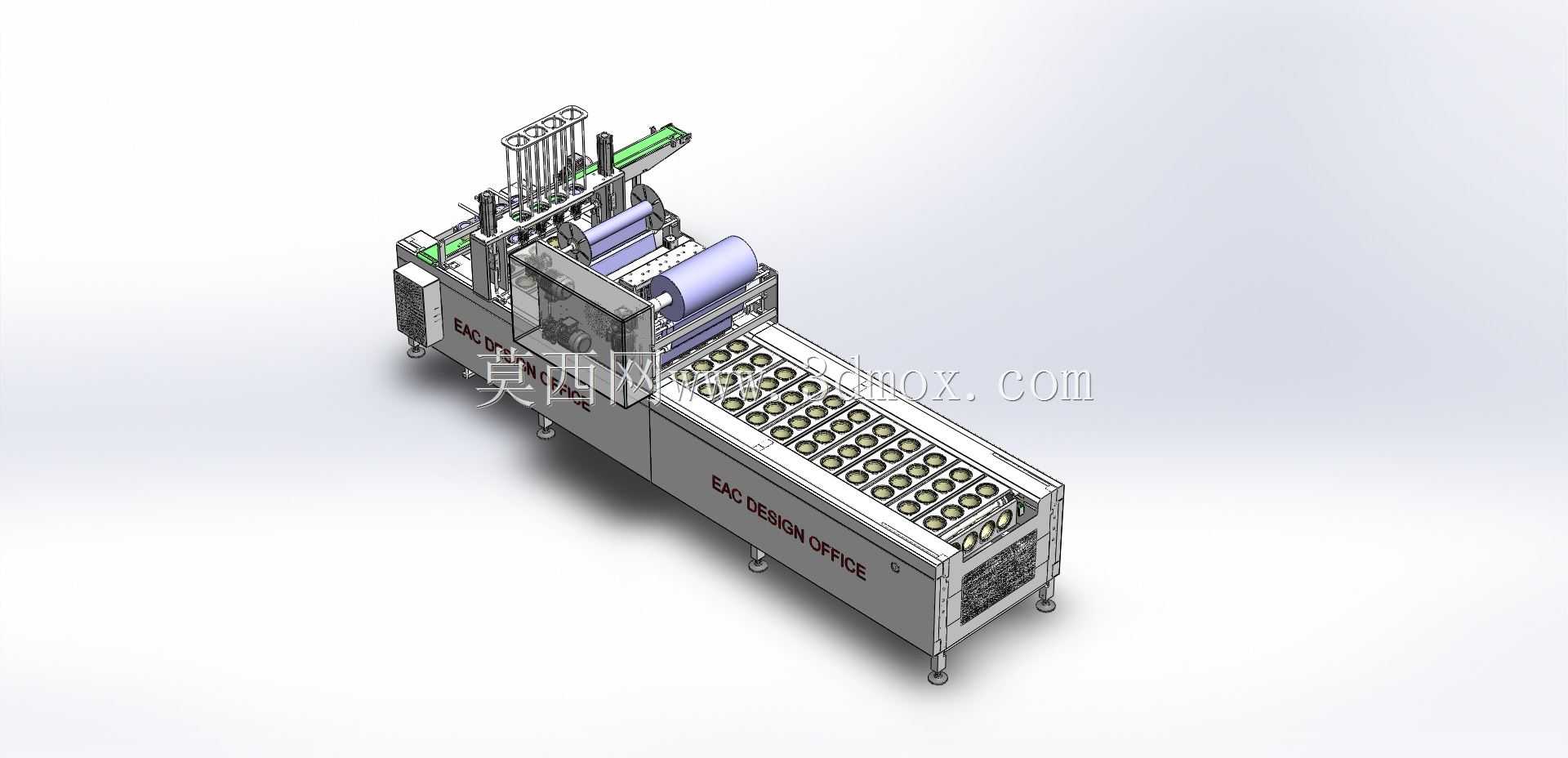

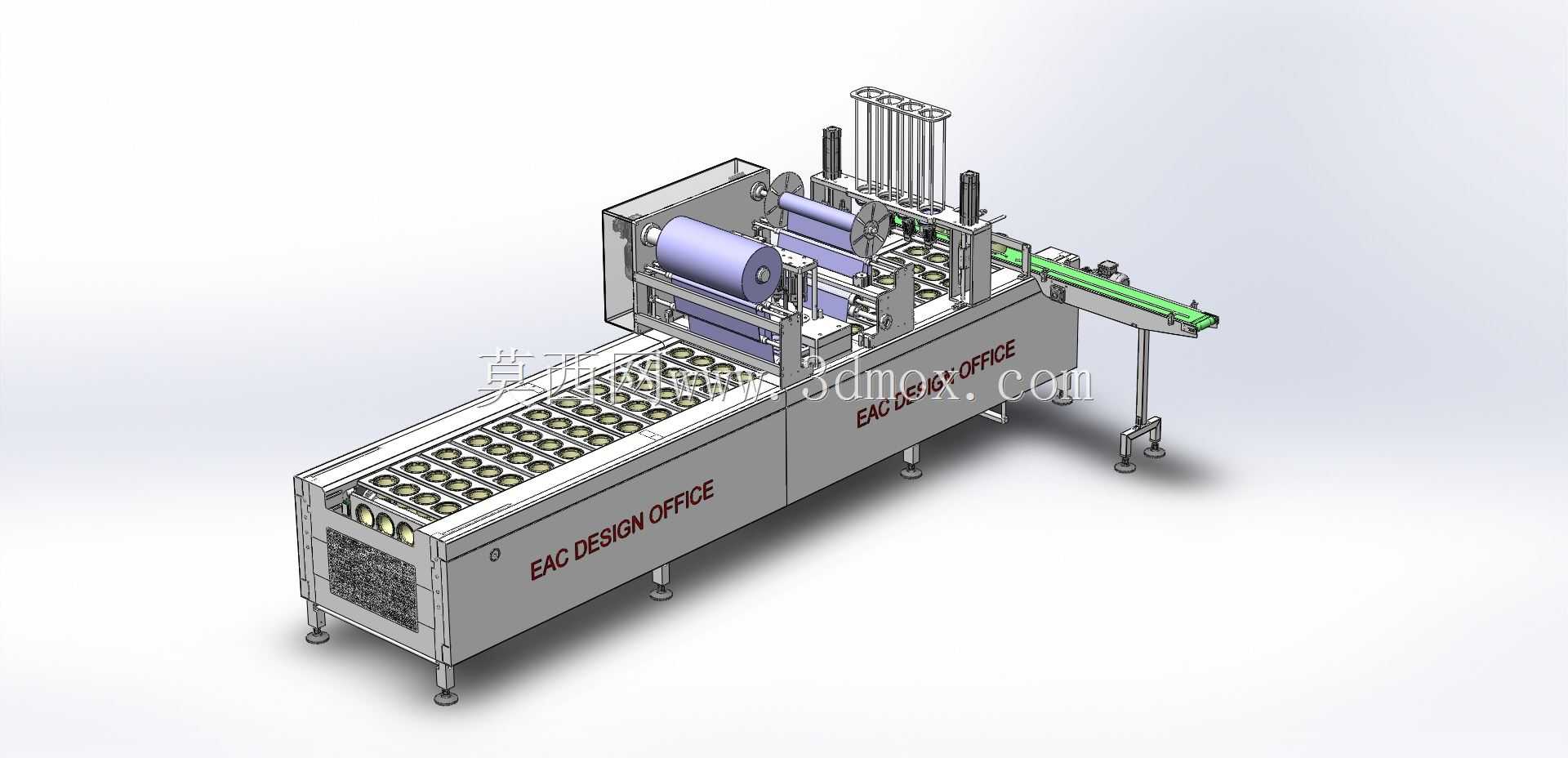

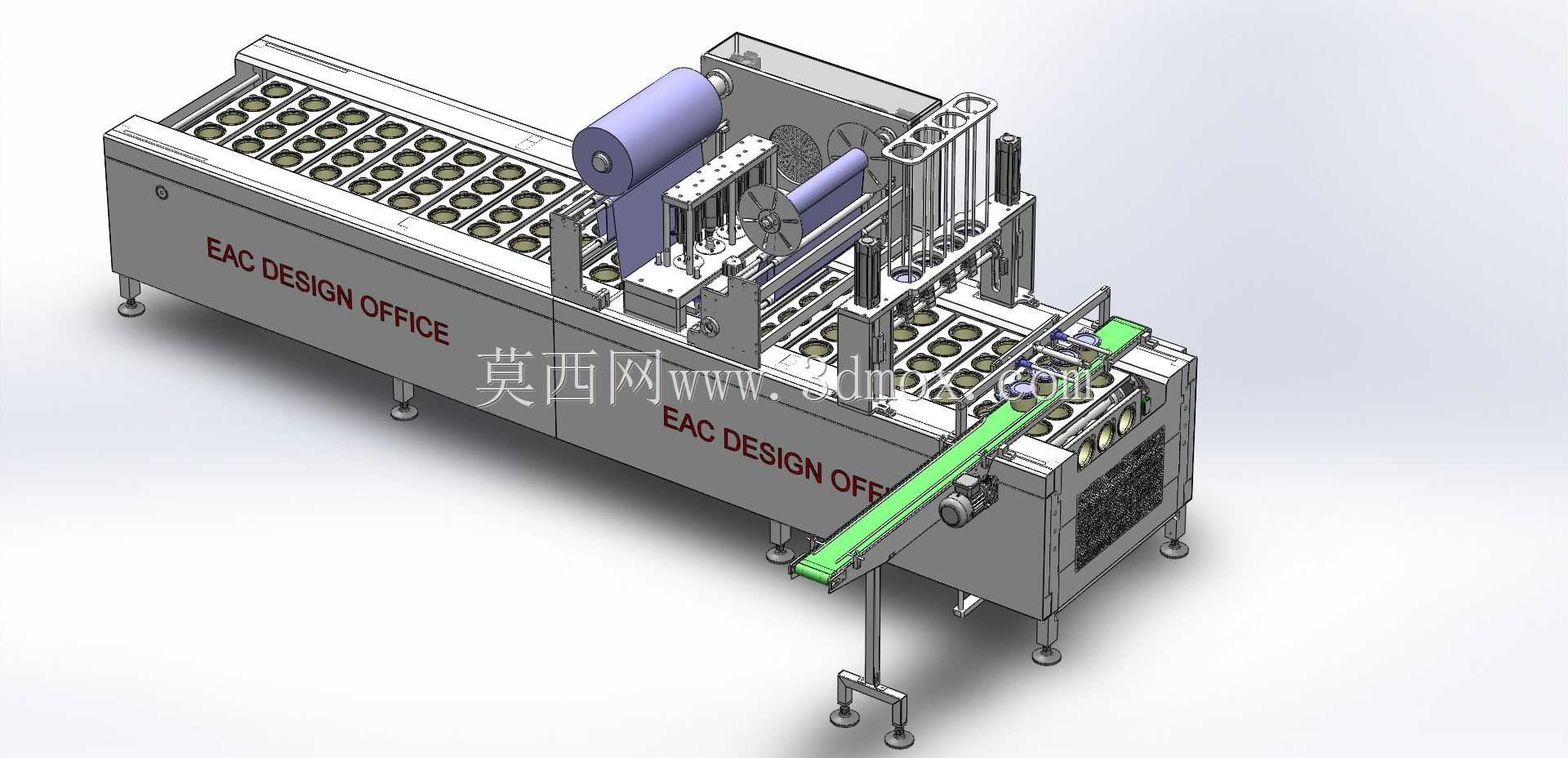

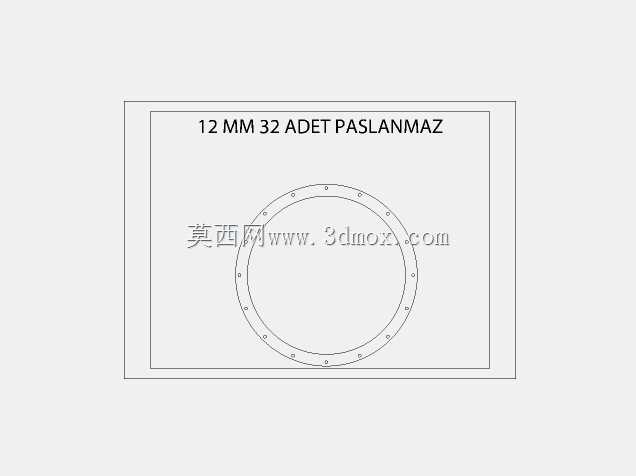

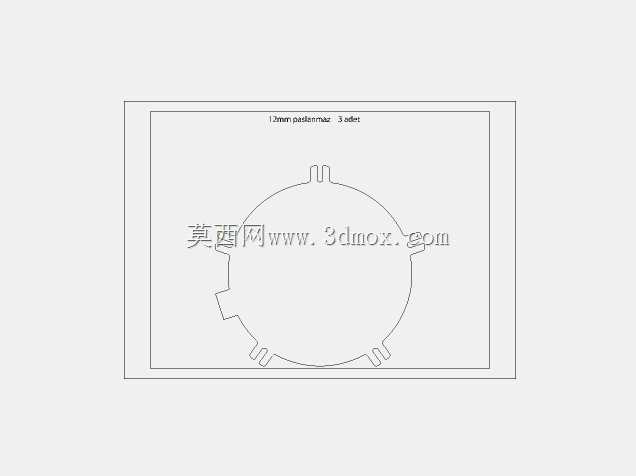

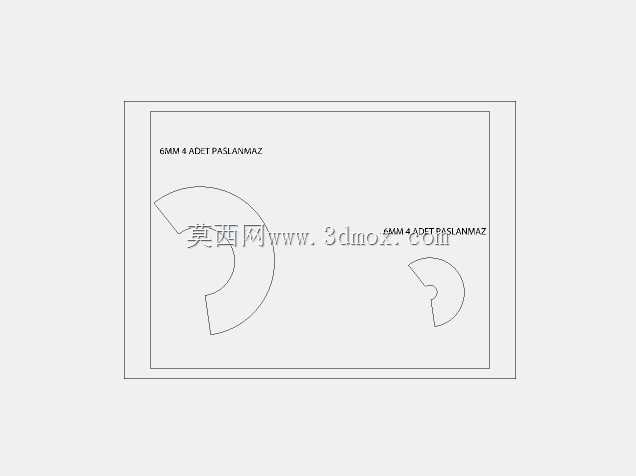

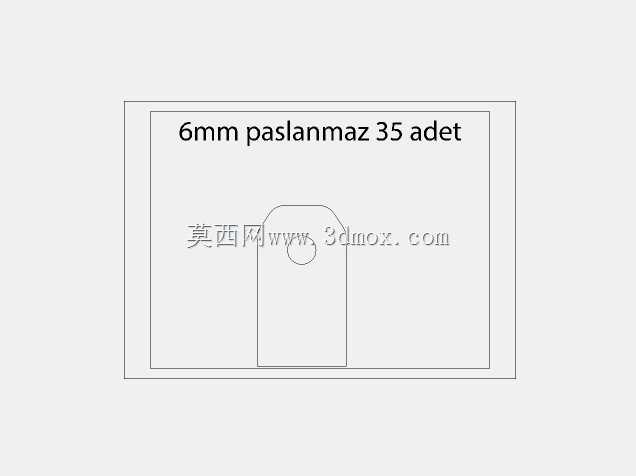

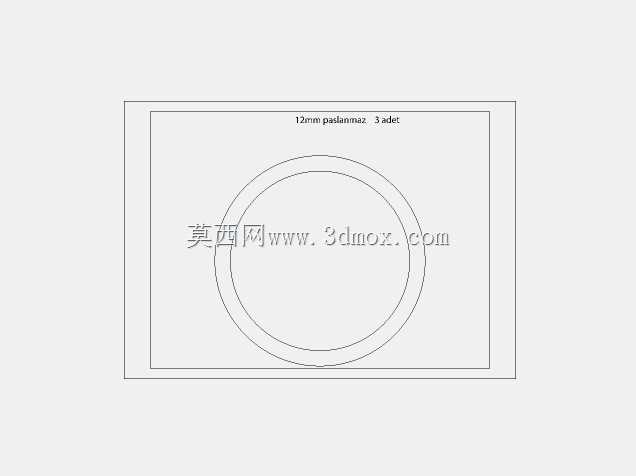

　　这套三维结构对应的是一条面向杯装、碗装即食汤品的连续式灌装封口生产线，主要用于预制容器在输送过程中完成定位、汤汁充填、覆膜封口、裁切输出等工序。设备整体采用长条形直线布局，前段布置容器整理与进料区域，中段集中完成定量灌装和卷膜封合，后段通过输送带将成品持续送出，适合中央厨房、方便食品工厂、速冻调理食品车间以及即食汤料规模化生产场景。

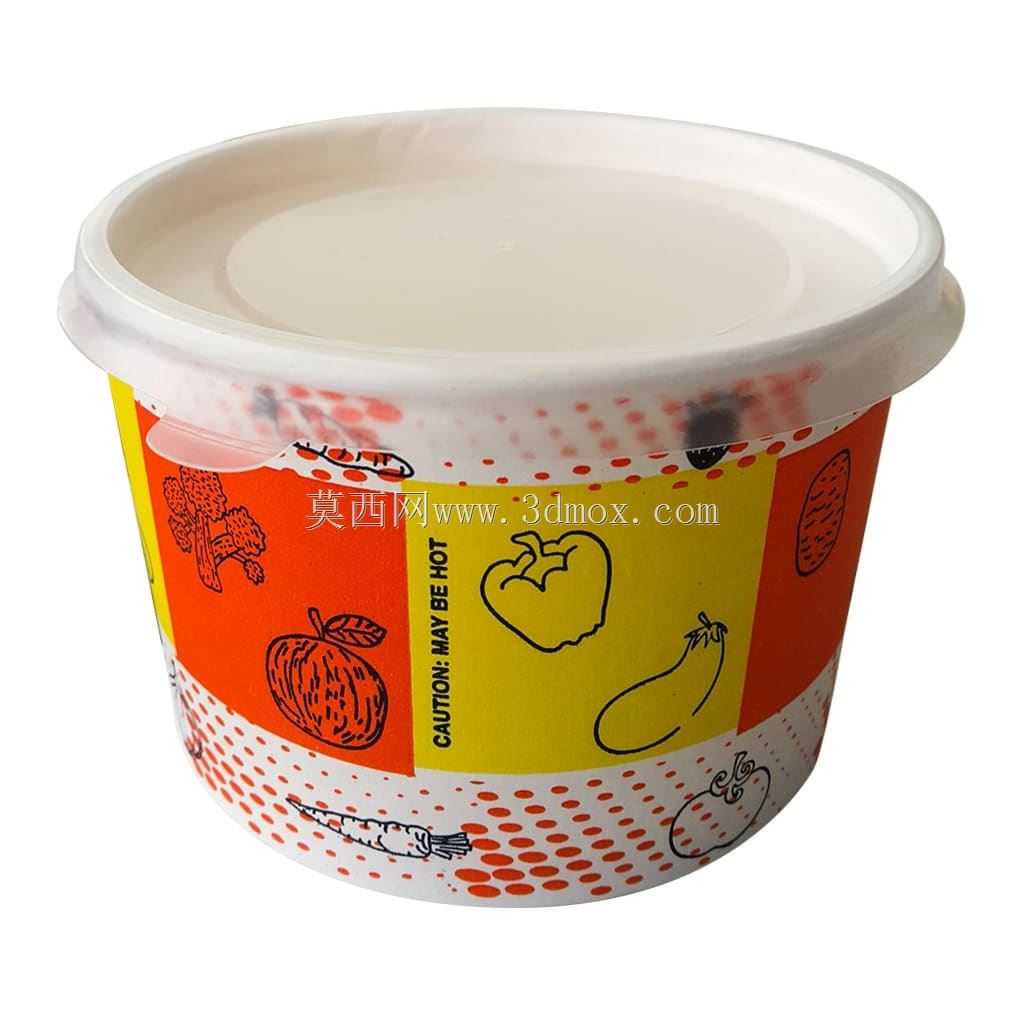

　　从实际用途看，该类设备处理的对象多为塑料杯、塑碗或带法兰边的预制托盘。容器由人工或前段理杯机构放入输送工位后，随链板或步进输送机构按节拍移动。输送面上可以看到规则排列的杯座定位孔，其作用是限制容器在高速运行中的横向位移，保证灌装头、封口模和切刀都能准确对准容器中心。对于汤汁类产品，定位精度直接影响灌装飞溅、封膜污染和封口良率，因此杯座间距、导向边和挡停机构在建模时都需要与容器外形、输送节距保持一致。

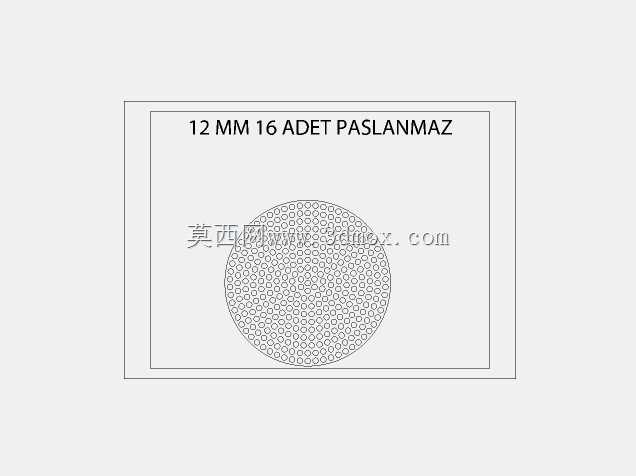

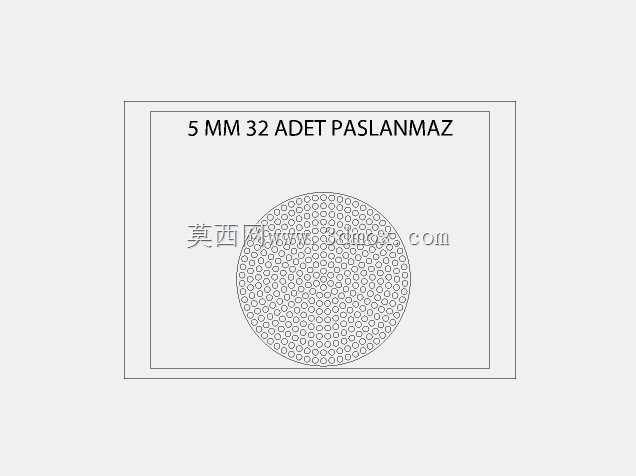

　　灌装部分采用多工位并列设计，上方设置储料、管路和阀组安装空间，可根据物料黏度配置活塞式计量、转子泵计量或重力充填结构。即食汤往往含有汤汁、油脂、固形物或细小配料，单纯依靠常压灌装容易出现滴漏、拉丝和计量波动，因此结构设计中需要兼顾料桶保温、搅拌防沉淀、管路快拆清洗以及灌装头升降避让。模型中灌装区域的立式支架和横向执行组件，为计量缸、阀门、料管及升降导向提供了安装基础；工程师在细化时应重点核对灌装头与杯口的相对高度、头间距与输送模孔节距，以及清洗维护时人员操作空间。

　　封口机构位于灌装之后，核心由卷膜支承、导向辊、热封模、压合驱动和废膜回收组成。图中设备上部可见卷状包装膜及辊轴布置，膜材经牵引后覆盖在杯口上方，再由热封模具在容器法兰边处压合。热封工位通常需要稳定的压力、温度和保压时间，机架在该区域应具备足够刚性，避免长梁受载后挠曲导致封边虚压。对于汤品灌装线，封口前还要考虑液料飞溅到封边的问题，工程上常通过灌装头深入杯口、吸风、防滴漏阀以及封膜前液面静置节拍来降低废品率。

　　设备的输送系统贯穿全线，主体为长距离框架式机身，侧面布置电机、减速器、传动轴和张紧机构。链板或模具带按固定节距承载容器，底部需设置支撑导轨，防止满载汤汁后杯座下沉。机身外侧的封板既起到安全防护作用，也为电气元件、气动阀岛和检修门提供安装面。三维布局时不能只关注外观包覆，还要确认内部驱动轴、链轮、张紧座、轴承和支撑腿的位置，避免后期装配时出现维护工具无法进入、链条张紧行程不足或机架支脚与车间地坪冲突的问题。

　　控制思路上，这类生产线通常以PLC配合伺服或步进驱动实现节拍同步，输送、灌装、封膜、压封和出料之间通过传感器信号联锁。杯位检测可采用光电开关或接近开关，缺杯时灌装阀和封膜动作应停止；膜材用尽、温度异常、气压不足、安全门开启等情况也需要纳入报警逻辑。模型中机架侧面和端部预留了电气、气动元件的安装区域，后续细化时应将线槽、气管、传感器支架和操作盒位置一并规划，避免管线与运动部件干涉。

　　安装边界方面，设备呈长线布置，对车间长度方向空间要求较高，宽度方向除主机外还需预留卷膜更换、料桶清洗、管路检修和人员通行距离。进料端应与理杯、空杯供给或人工上料区域衔接，出料端需对接成品输送、冷却、速冻或装箱工位。机身底部采用可调支脚，安装时需校正输送面水平，尤其热封段和灌装段的水平偏差会影响容器受力与封边一致性。上方还要预留膜卷吊装、料桶加料和排风空间，不能将设备紧贴天花板或其他管线布置。

　　结构建模时，应先以容器规格、产能节拍和工位数量确定输送节距，再反推灌装头数量、热封模尺寸、机架长度和驱动功率。汤汁类物料还要区分常温和热灌装条件，热灌装时料桶、管路、阀件及封口区域均需考虑保温和防烫防护。若产品含固形物，计量方式不能完全按液体管路设计，需评估颗粒通过管径、阀门开度和搅拌死角。整体来看，该模型把容器输送、定量充填、卷膜封合和成品输出整合在同一机身内，结构层级清晰，适合作为食品包装设备方案设计、工位布局校核和自动化产线建模参考。
