纸管精切分切设备结构设计

　　纸管精切分切设备主要面向纸筒、纸芯、卷绕管类工件的定长切断工序，常见于包装材料、胶带、薄膜、纺织、纸品及卷料加工车间。现场使用时，长段纸板管被送入主机夹持区域，由轴向进给与旋转定位机构配合，将纸管按工艺要求切成指定宽度的短环，替代人工锯切、手动量尺和单工位裁切，能够明显提升切口一致性、换批效率和连续作业稳定性。

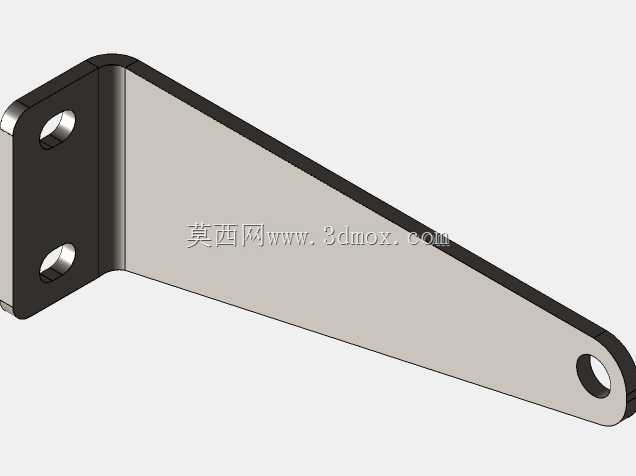

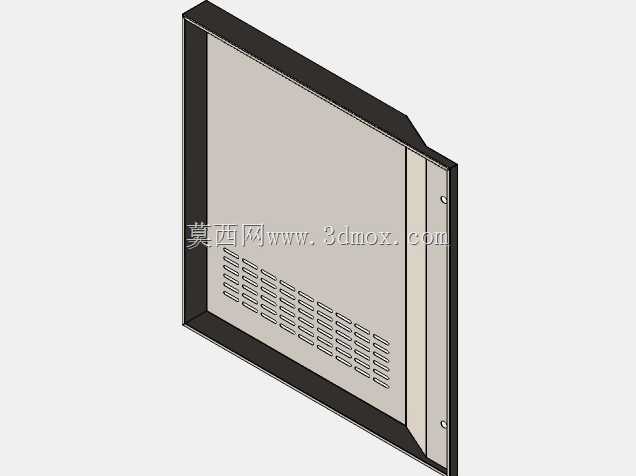

　　从整机布局看，设备采用床身式框架，底部为焊接或拼装机架，承担切削、夹持、进给和电控单元的载荷。机架下部预留柜体空间，可布置动力元件、气动处理件、电气控制回路及检修门；底部设置可调脚杯与移动脚轮组合，既方便车间内短距离移位，也能在就位后调平，减少切削振动向地面传递。主机左侧布置操作与控制区域，人机界面通过悬臂或支架安装，操作人员可在上下料侧观察参数、设定切宽并监控运行状态。

　　核心加工区集中在设备中部。纸管沿轴向穿过工作位，夹持与支撑结构需要在旋转或进给过程中保持管坯同轴，避免薄壁纸管因压紧力过大产生压痕、椭圆变形，或因夹持不足出现窜动。多组压轮、导向轮和限位件沿纸管走向布置，其作用不是简单托举，而是在不同管径、不同壁厚条件下形成稳定的径向约束。设计时需要关注压轮材料、轮面宽度、弹簧或气缸压紧行程，以及压轮中心与主轴中心的相对高度；若约束点过少，长纸管在高速进给时容易挠曲，若约束过死，则会增加送进阻力并擦伤纸管表面。

　　切削机构位于中部上方，刀架、进给滑台、调节手轮和防护结构组成主要工作单元。刀架升降或进给可通过手动微调与动力驱动结合实现，手轮用于换型、对刀和切深粗调，执行元件负责稳定下刀。针对纸管这种纤维层压材料，切断过程不同于金属车削，刀具需要兼顾锋利度、耐磨性和排屑顺畅性；切口质量重点体现在端口平整、无明显毛刺、无层间撕裂、无压溃翻边。结构建模时应检查刀片安装面、压紧块、刀轴间隙和防护罩开合空间，保证换刀时不需要大范围拆卸周边部件。

　　送料与定位部分决定切片宽度的重复精度。长纸管从一侧进入，经过导向托辊、夹紧装置和定长机构后到达切削位；定长方式可根据产线需求采用伺服进给、挡料定位或步进送管。工程设计中要把纸管自重、弯曲挠度、表面摩擦系数纳入考虑，特别是大直径、长尺寸纸管，若仅靠单点推送，管坯容易在进给中偏摆。较合理的方案是在进料侧设置可调支撑轨道，在出料侧设置承托台，使切断后的短管能够平稳离开刀口，避免跌落造成端面损伤。

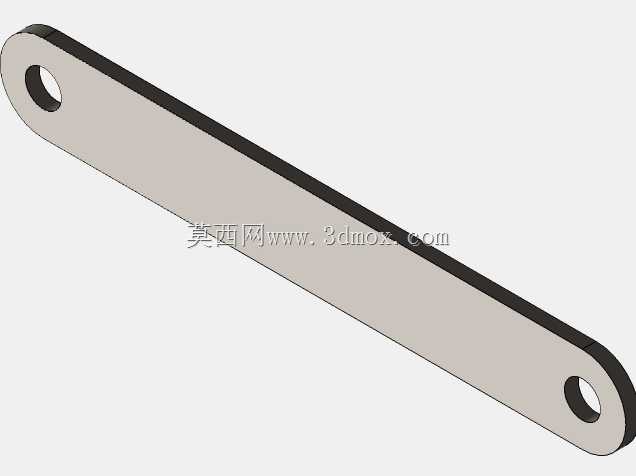

　　气动与传动系统通常分布在机架后侧或下部。气缸用于压臂开合、夹紧定位、防护联锁或辅助顶紧；电机通过减速机、链轮、同步带或齿轮副传递动力。三维布局时应保留气管、电缆和检修通道，不能只追求外观紧凑而忽略维护半径。皮带或链条传动需要设置张紧结构，旋转件外侧应考虑防护罩；切削区域附近的传感器、接近开关和限位块应远离粉尘集中区，同时保证信号触发稳定。

　　设备外形呈长条形床身结构，工作中心大致沿纸管输送轴线展开。安装边界需要同时考虑操作面、上料长度、出料堆放和维护开门空间。选型或建模时，不能仅测量主机本体长宽高，还应在进料端预留长管上料区，在出料端预留短管收集区，在刀架上方保留刀具提升和防护罩开启空间，在电控柜侧预留散热与检修距离。地面基础要求平整、坚实，脚杯调平后应使床身保持稳定；若车间需要频繁更换产品规格，设备周边还应留出管径吊运、纸管暂存和废料清理通道。

　　结构设计思路上，该类设备强调“稳夹持、准送进、快换型、易清理”。纸管切削会产生纸屑和粉尘，导轨、丝杆、链轮等运动副应尽量设置防护或避开积尘区域；工作台面宜减少难以清洁的凹槽，压轮和刀架附近应便于打开维护。对于多规格生产，导向轮、托辊和挡料位置最好设计成可调结构，调节方式应直观并有刻度或定位基准，减少换批时反复试切。安全方面，刀区防护、急停按钮、联锁开关和警示标识需与机械结构同步规划，不能在主体完成后作为附加件随意外挂。

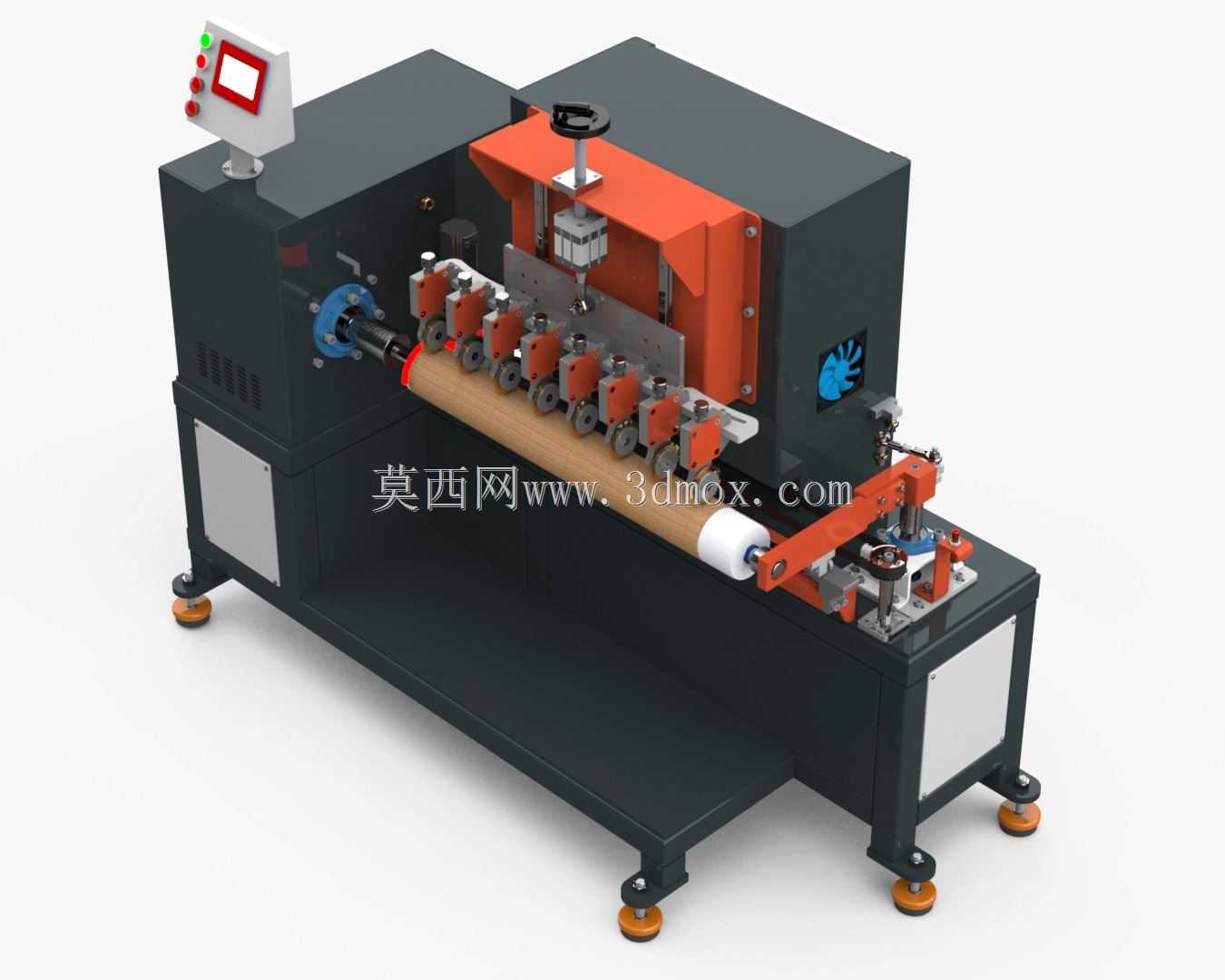

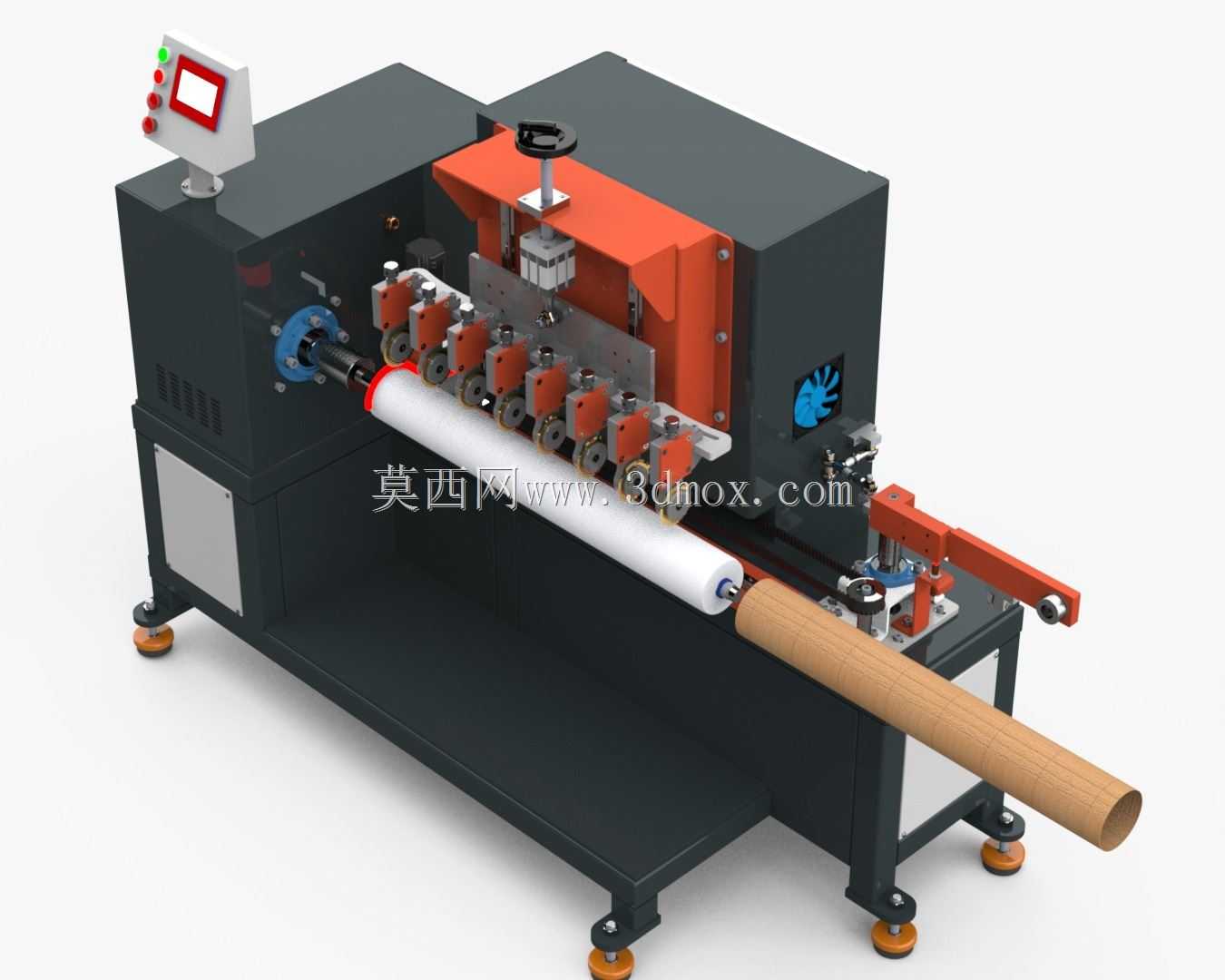

　　整体三维模型完整表达了机架、切削头、压轮组、送料通道、操作面板、脚轮脚杯及防护件的空间关系，适合用于纸管加工设备的结构评审、机构干涉检查、产线布置和非标自动化方案沟通。
