全自动长管材调直弯管一体机

　　这套长管材调直弯管一体设备，主要面向金属细管、小直径圆管的连续弯折加工场景，在制冷管路、汽配油路管、五金家具弯管、线束护套管加工车间里十分常见，替代传统先单独调直切断、再人工持管上弯管机的分步工序，把长料上料、轴向送进、角度旋转、管材矫直、定长弯折多个动作整合在同一台机架上完成。

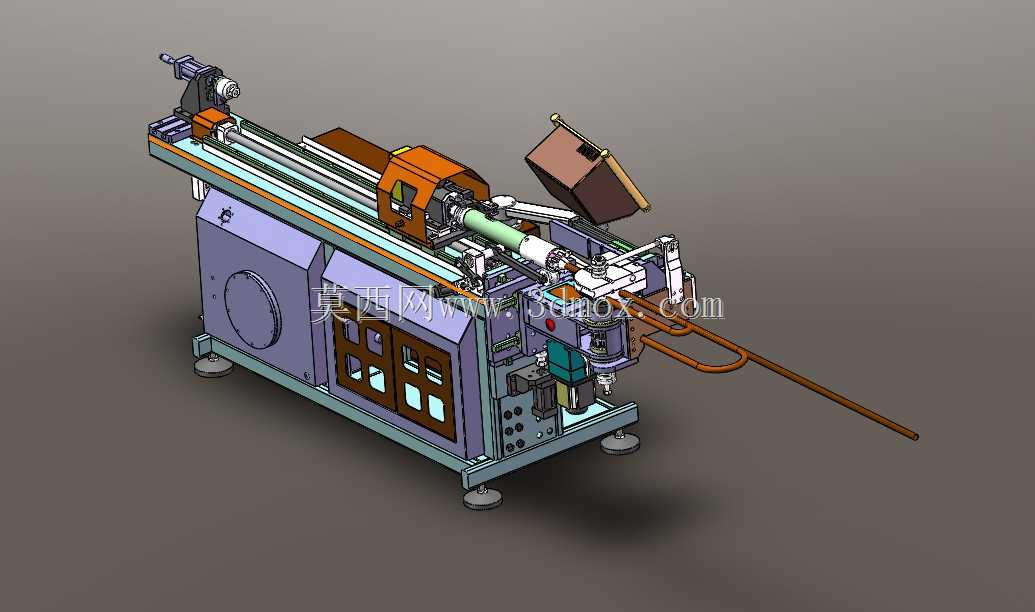

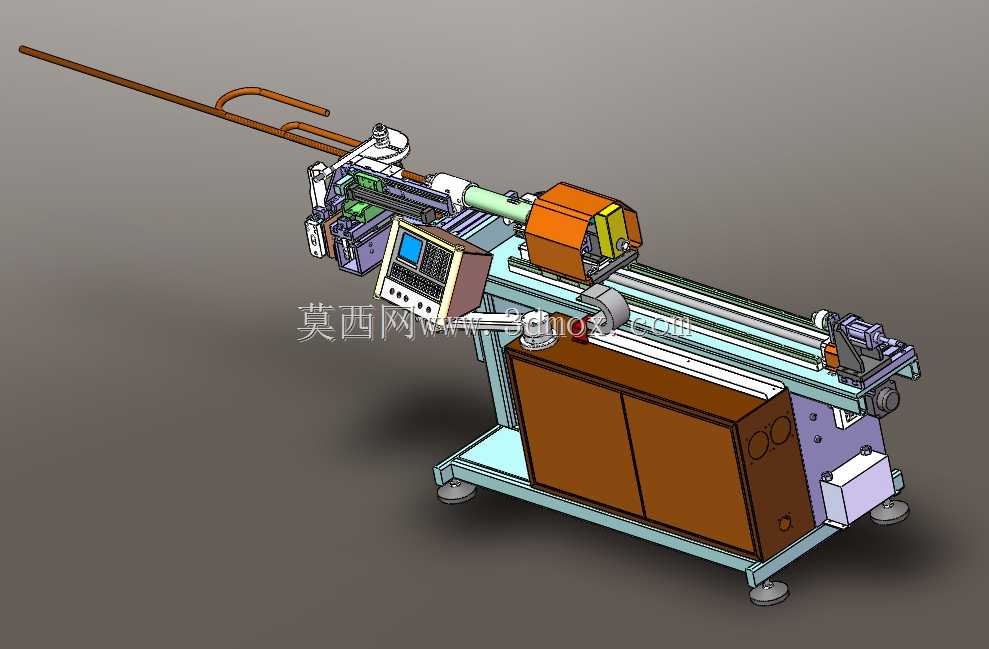

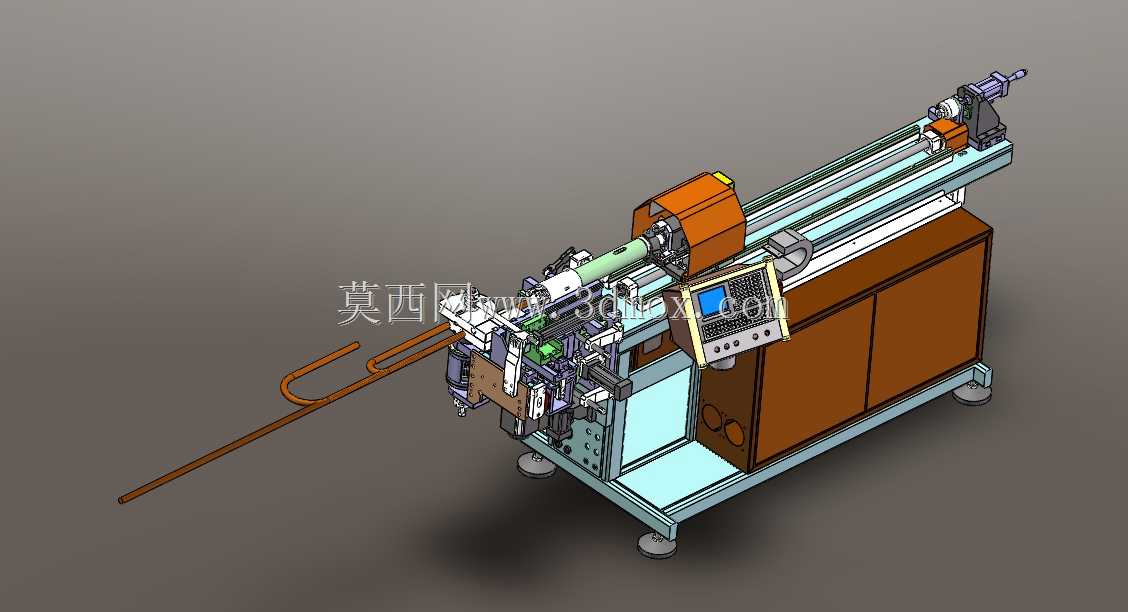

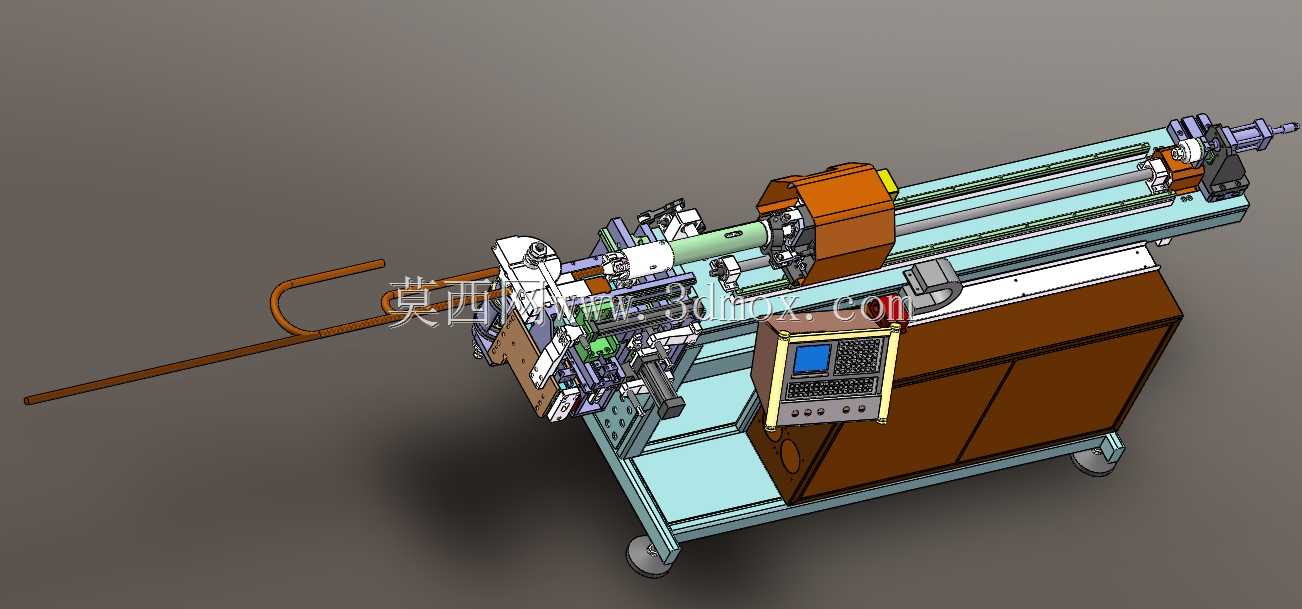

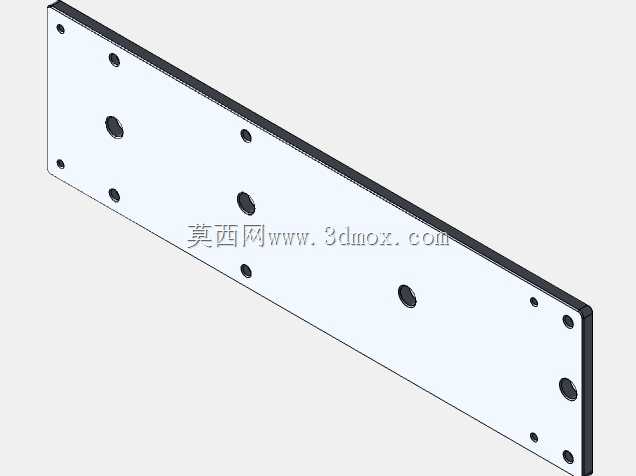

　　从整机布局来看，设备底部采用方管焊接的一体式柜式机架，柜体下部预留电气柜、液压或气动阀组的安装空间，底部配置四只重载脚轮，既可以在车间内灵活转线排布，就位后也可通过脚轮刹车锁止，避免弯管反作用力带动整机移位。机架台面沿管材送进方向铺设有线性导轨，送料滑座跨装在导轨之上，滑座搭载夹紧机构，可沿管材轴向做长距离往复运动，送进行程覆盖数米级长管的加工需求，针对需要连续弯多道弯折的长U型管、蛇形盘管，不需要人工多次接料对位。

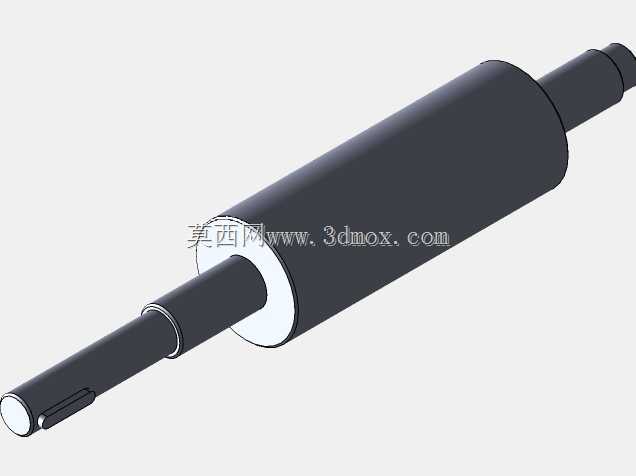

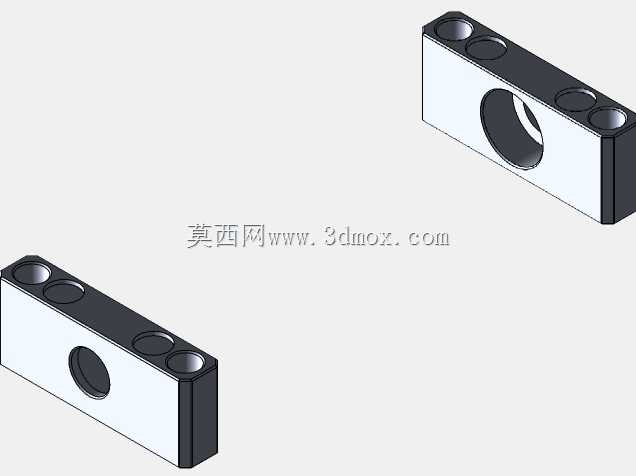

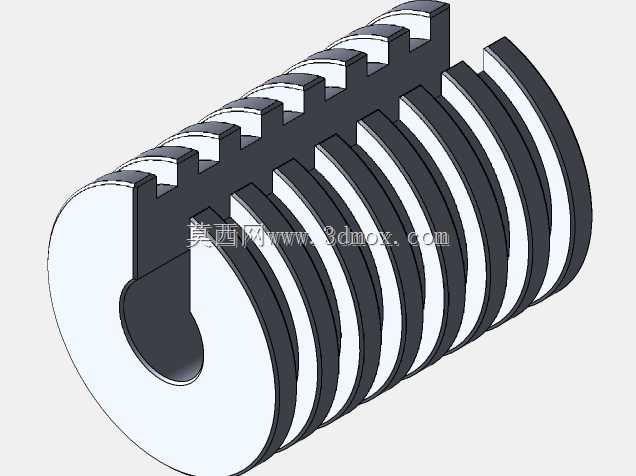

　　设备的核心执行端布置在机架前端：调直模组由多组交错排布的校直滚轮组成，长 raw 管材从后端穿入后，先经过多轮辊压抵消管材原材的弯曲内应力，保证送入弯管工位的管段直线度满足折弯公差要求；弯管机头集成弯管模、夹紧块、助推机构，可根据加工管径更换对应规格的弯管模具，弯折角度由数控系统设定，既可以完成90度直角弯，也可加工小半径圆弧弯、大弧度慢弯，适配不同管路的排布走向要求。机头侧方配套转角机构，在完成一道弯折后可带动管材绕自身轴线旋转指定角度，再送进指定长度完成下一道弯，能够加工空间三维走向的复杂管路，不需要人工反复拆装管材调整朝向。

　　操作端独立设置悬臂式数控操作箱，箱体带显示屏与物理按键面板，操作人员可在设备侧方直接输入送料长度、弯折角度、旋转角度、弯管数量等加工参数，箱体内置PLC与伺服驱动模块，送料轴、转角轴、弯管轴均采用伺服电机驱动，定位重复精度远高于普通液压半自动弯管设备。机身的管线排布沿机架侧边走线，拖链随送料滑座同步移动，避免运动过程中拉扯线缆、油管，外露运动部位预留防护安装位，实际投产时可加装透明安全防护罩，防止弯管过程中管材甩动碰伤操作人员。

　　从安装边界考量，整机沿送料方向的长度需要匹配待加工管材的最大上料长度，设备后侧要留出足够的长管上料空间，前端弯管工位也要预留弯制成型后管件的伸出避让区域，设备就位后需要调平机架脚杯，抵消车间地面的平整度误差，避免长行程送料时滑座出现卡滞。结构设计阶段将校直、送料、弯管三个功能模组按加工流向顺序排布，工序之间无冗余中转环节，管材从穿入设备到完成全部弯折工序一次成型，既减少了半成品在不同设备间转运的磕碰划伤，也大幅降低了人工反复对位的辅助工时，针对小直径薄壁管的加工，校直轮的压紧力度可独立调节，避免压合力过大造成管材表面凹陷、圆度超差，弯管工位的助推结构在弯折过程中随弯管动作同步跟进，抵消管材弯折处的拉伸减薄趋势，保证弯段的壁厚均匀，不会出现弯裂、起皱缺陷。
