纸箱自动涂胶折盒包装一体机

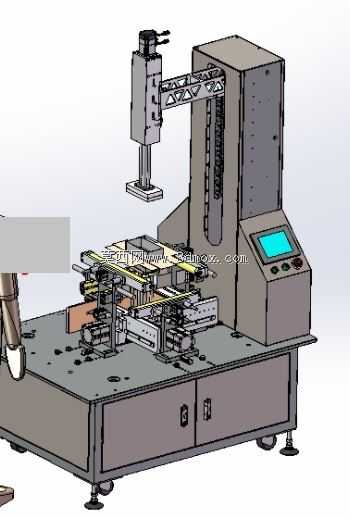

　　这套设备面向纸箱成型后的涂胶、折边与压合封装环节，整体采用台式机架加龙门执行机构的布局，适合放置在包装车间、纸箱加工线末端或电商、食品、日化产品的装盒封箱工位。设备的核心任务是把待加工纸箱在工作区内精确定位，通过多轴移动的涂胶头在指定纸板区域完成胶路铺设，再配合下部折盒、推盒和压持机构，使纸箱 flaps 按工艺顺序弯折并贴合，最终形成稳定的包装盒体。

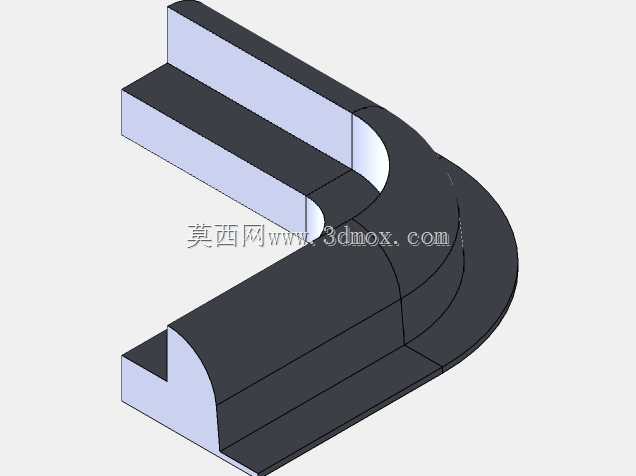

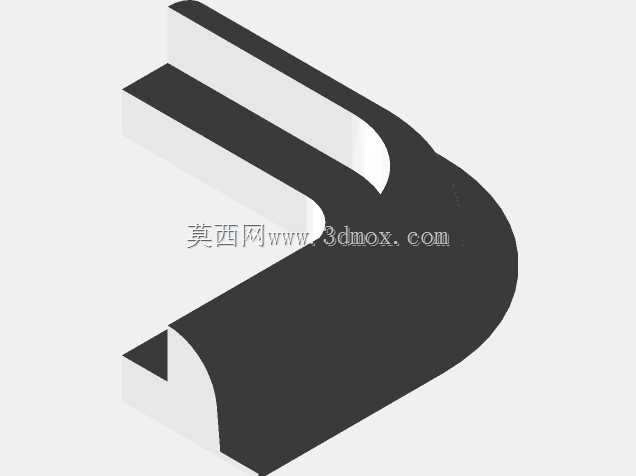

　　从结构组成看，下部为焊接或钣金拼装的箱式底座，既承担整机承重，也容纳电气元件、气源处理件和部分传动部件。底座台面布置有密集安装孔和定位槽，便于夹具、导轨、气缸及传感器按不同纸箱规格进行调整。台面中部是纸箱输送与定位单元，包含侧向挡规、夹持块、推送板和可调导向件，能够在纸箱进入后限制 X、Y 方向自由度，避免涂胶过程中纸板偏移。针对不同长宽尺寸的纸箱，导向宽度和挡块位置可通过滑轨、手轮或锁紧螺钉快速切换，减少换型时的拆装工作量。

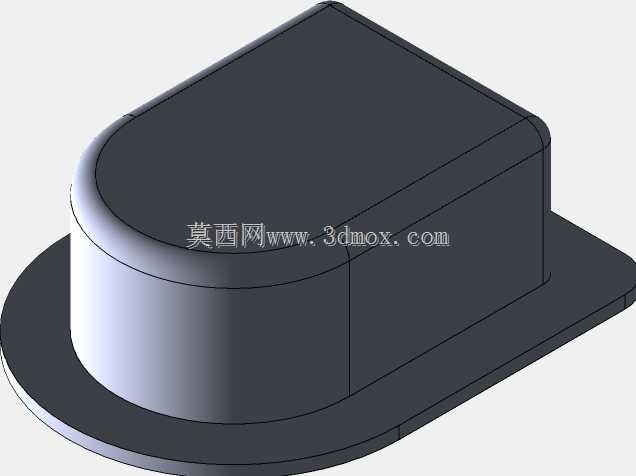

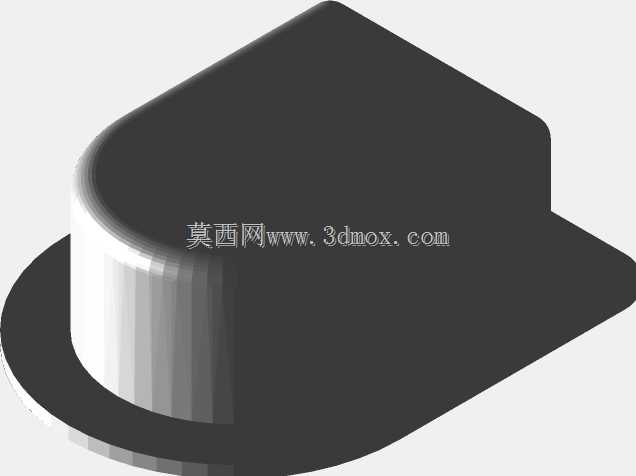

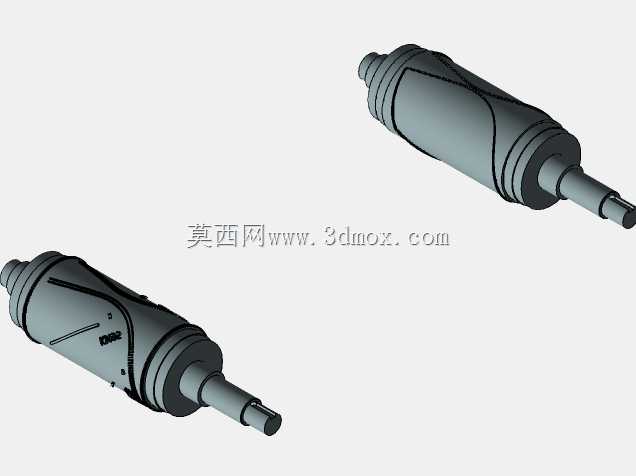

　　上部执行部分采用立柱加高梁的龙门形式。竖直立柱内布置升降导向与驱动元件，横梁承担横向运动，涂胶头安装在可升降的 Z 轴滑台上。胶头下方设置压盘或涂胶执行端，可根据工艺需要完成点胶、刷胶、抹胶或短时压合动作。横梁采用轻量化框架结构，在保证刚度的同时降低运动惯量；侧面可见的拖链用于收纳气管、信号线和胶路相关管线，使往复运动过程中线束弯曲半径受控，避免拉扯和干涉。

　　设备右侧集成操作控制箱，触摸屏呈倾斜布置，符合操作人员站立观察和参数设置的视线高度。控制箱面板上设置按钮、指示灯和急停元件，便于手动调试、自动运行切换以及异常状态下快速停机。整机底部配置可调脚杯，用于在不平整地面上校正台面水平；脚杯承载面与底座框架连接，需在三维布置时预留扳手空间和调节行程。

　　在实际工艺中，纸箱先由人工或前段输送线放入工作台定位区，侧推机构将纸板推靠到基准边；随后夹持元件压住纸箱边缘，龙门机构按预设路径移动，涂胶头在折舌或搭接位置形成连续胶线。涂胶完成后，下部折盒机构通过气缸或连杆驱动折板动作，将纸板边缘逐步翻起、内折并压向涂胶区域。压合阶段需要控制保压时间和压力，避免胶层未固化前出现弹开、错位或虚粘。对于需要多面涂胶的箱型，可通过工位旋转、纸箱重新定位或胶头多轴运动实现不同面的加工。

　　设计时需要重点关注运动包络与安装边界。龙门横梁在左右移动时，胶头、拖链和 Z 轴滑台均会产生空间占用，机架后侧与车间墙体之间应留出维护距离；台面两侧的纸箱上下料位置也要考虑操作人员取放动作和料箱周转空间。底座柜门开启方向、电气柜散热面、气源接口位置以及传感器接线空间，都应在总体布局阶段同步校核，不能只关注主体机构的静态外形。

　　结构建模方面，机架宜采用型钢焊接框架或钣金折弯件组合，台面板需保证平面度，以免导轨安装后产生直线度误差。龙门立柱与横梁连接部位要承受悬臂弯矩，螺栓排布和加强筋位置应结合受力方向设计。涂胶头附近属于易污染区域，周边板件应尽量减少积胶死角，维护时能够快速清理残胶。输送和折盒机构则需保留调节余量，使设备既能适应标准纸箱，也能通过更换简单夹具覆盖相近规格。

　　该模型完整呈现了纸箱涂胶折盒设备的机械布局思路，包括底座、工作台、定位夹具、龙门运动轴、涂胶执行端、控制箱、安全按钮和可调支撑等部件。对于从事包装专机设计的工程师而言，可在此基础上进一步细化气缸选型、电机负载、胶阀布置、防护外罩以及与前后段输送线的衔接方式。
