全自动水杯热成型灌装封口包装生产线

　　杯装液体产品的连续化生产，难点从来不是单一工位能不能完成动作，而是片材供给、热成型、物料充填、封口裁切到成品输出整条节拍能否稳定咬合。这套设备面向杯状容器的在线成型与封装场景，把原本分散在多台专机上的工序整合进一条直线式产线，常见于酸奶、果冻、酱料、饮用水、调味品以及日化膏体的杯装生产。现场布局时，原料端通常布置在车间一侧，成品输出端对接后段装箱或输送，整线沿长度方向展开，操作人员主要在正面维护，背面预留膜卷与管路检修空间。

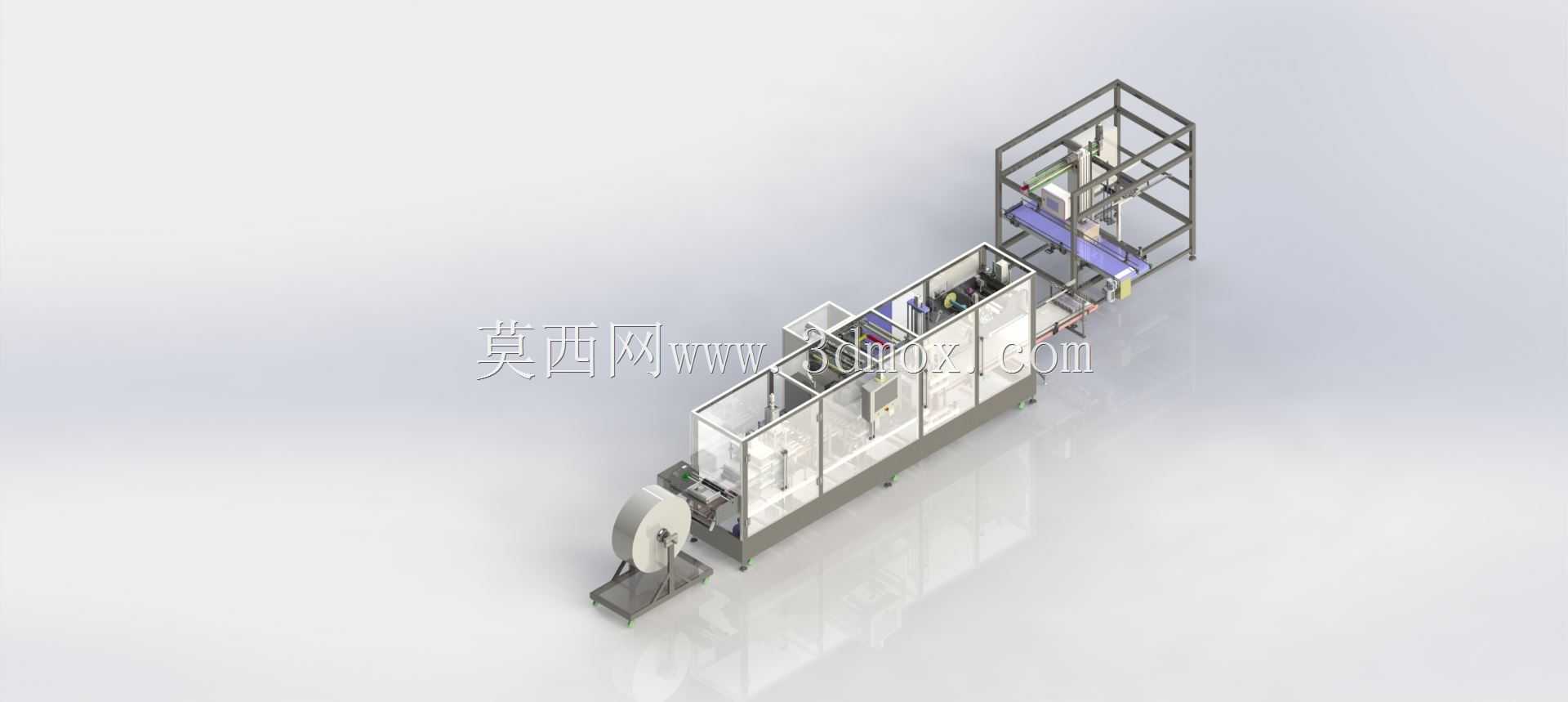

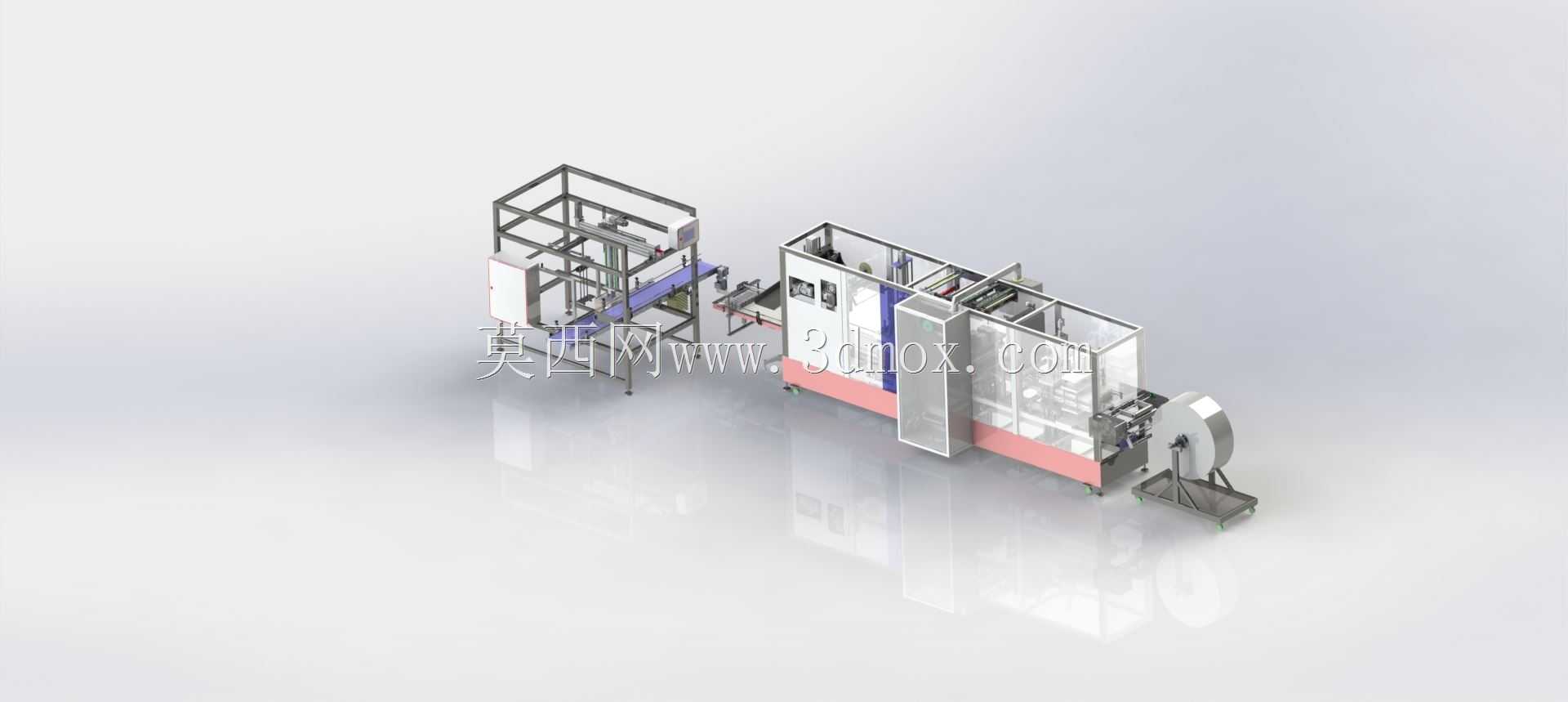

　　从结构上看，产线左端是片材放卷机构，卷状塑料片材经导向辊进入成型区。放卷采用张力控制思路，避免片材在步进送进过程中出现跑偏或拉伸不均。成型工位依靠加热与模具配合，将平片材热吸塑或热压成杯状型腔，模腔排布决定每模出杯数量，也直接影响整机产能。成型后的杯带随步进机构间歇前移，依次经过灌装、封口、裁切等工位。这种“成型—充填—封口”一体化路线，省去了预制杯的采购、理杯和上杯环节，容器在产线上即时成型，卫生环节和供料连续性都更容易控制。

　　灌装段是整线工艺适配性最强的部分。针对低黏度液体，可采用活塞式、流量式或重力式充填；针对黏稠物料，则需要考虑料缸保温、搅拌防沉淀以及灌装阀防拉丝。灌装头数量与模腔数量对应，步进停位时多杯同时充填，充填时间被压缩在一个节拍窗口内。设计时要重点处理灌装精度与气泡问题：液面冲击过大容易溅料，流速过慢又拖累节拍；因此喷嘴形式、升降追踪、料液回流和真空辅助都需要根据物料特性配置。对于易氧化产品，还可在充填前后引入氮气置换或洁净风保护，降低封口前残氧量。

　　封口工位承担膜卷牵引、日期打码、热封压合和边纹成型。盖膜从独立放卷机构引出，经导向张紧后覆盖在杯口上，热封模在停位瞬间下压，使盖膜与杯沿熔合。封合质量取决于温度、压力、保压时间和杯沿平面度的匹配：温度不足会造成虚封，温度过高则可能引起膜皱缩或杯口变形。封合后的杯带进入裁切区，通过冲裁或剪切将单杯或多联杯从连续片材上分离，废料边由收卷或导出机构集中收集，成品则沿出料输送带排出。

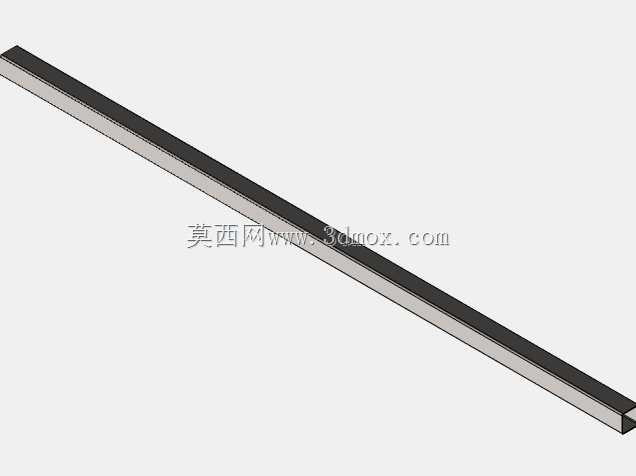

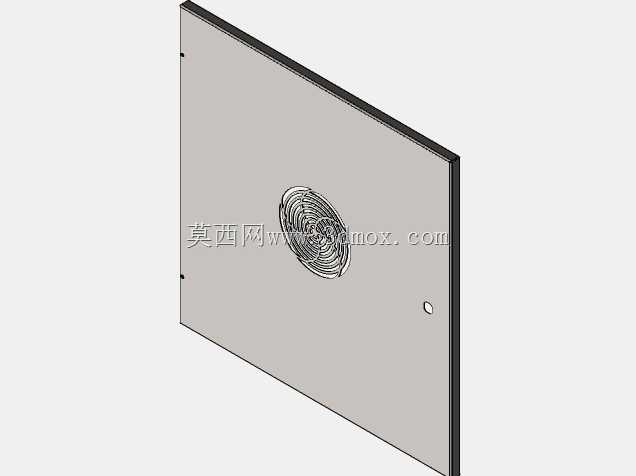

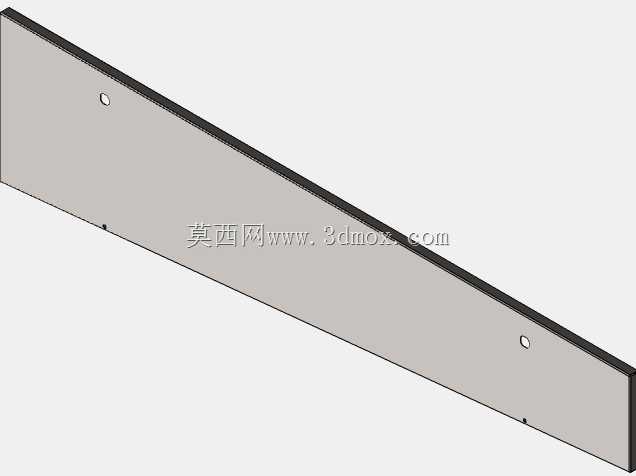

　　机架采用分段拼装的框架式结构，主体受力件以型钢和钣金护罩组合，既保证长跨距下的刚性，也便于运输时分段进场。成型区、灌装区和封口区的工位间距并非随意确定，而是围绕步进节距、模具开合行程、维护操作面和安全防护边界综合排布。护罩与透明观察窗将运动部件隔离，同时保留换膜、清场、调整灌装量和更换模具的操作空间。三维建模时需要特别关注输送带高度、主机底脚调节范围、开门回转半径以及上方热封、提升机构的吊装空间，避免设备进场后与厂房梁柱、管线桥架或洁净板墙干涉。

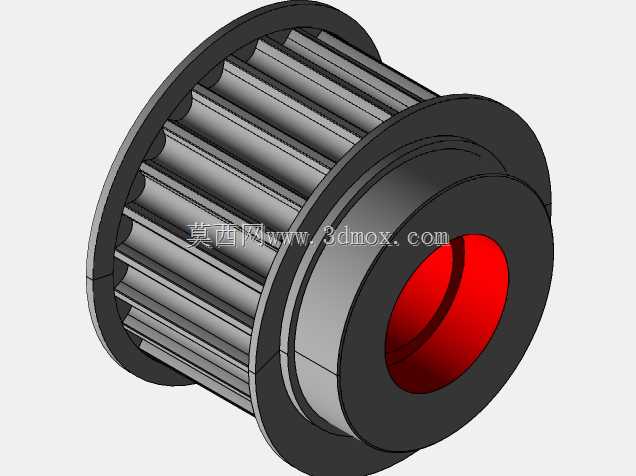

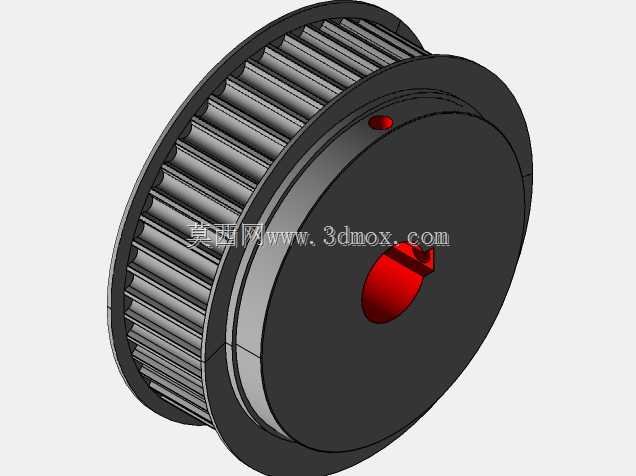

　　模具更换是这类设备适应不同杯型的关键。成型模、封口模和裁切模通常按产品规格配置，换型时要保证定位销、导向柱、加热管路和气动接口快速对接。输送链夹或步进牵引机构需与片材宽度匹配，边缘夹持过紧会压伤材料，过松则导致送进误差累积。传动侧集中布置电机、减速机、凸轮分割器、链轮和同步带，执行侧则分布气缸、阀岛、灌装阀和加热组件，管线沿机架线槽分层敷设，便于区分气动、电气和物料通路。

　　从选型角度看，整线长度、模腔数、节拍速度和灌装系统应按产品产量与物料性质反推，而不是只看设备外形。小批量多规格产品更重视快速换模与清洗便利性，大批量单一产品则可通过增加列数、优化灌装阀和提高步进稳定性来提升产能。设备安装边界还需考虑片材卷和盖膜卷的上料方向、废料带排出方向、成品输送高度，以及 CIP 清洗管路或料缸加料空间。整体而言，这套三维结构完整呈现了杯装热成型包装线从材料到成品的工艺闭环，对理解连续包装设备的工位布局、执行机构配合和产线规划具有较强参考价值。
