长管材连续激光切割产线设备

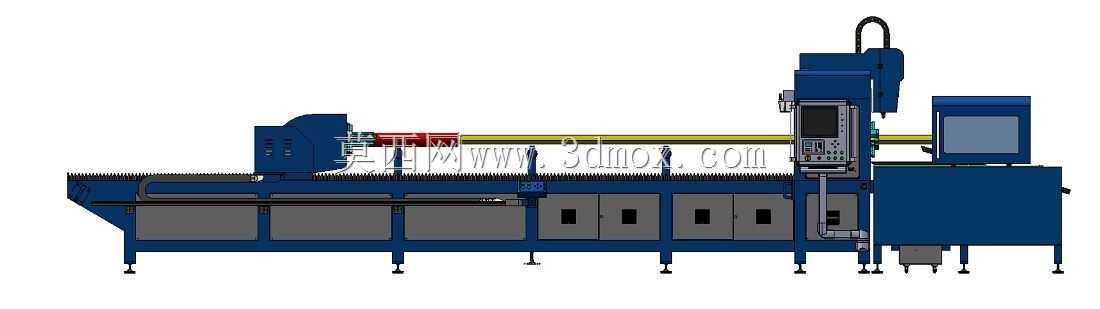

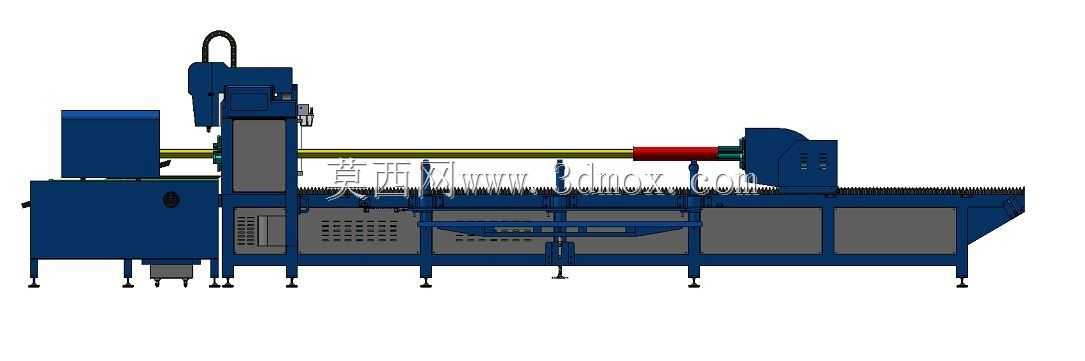

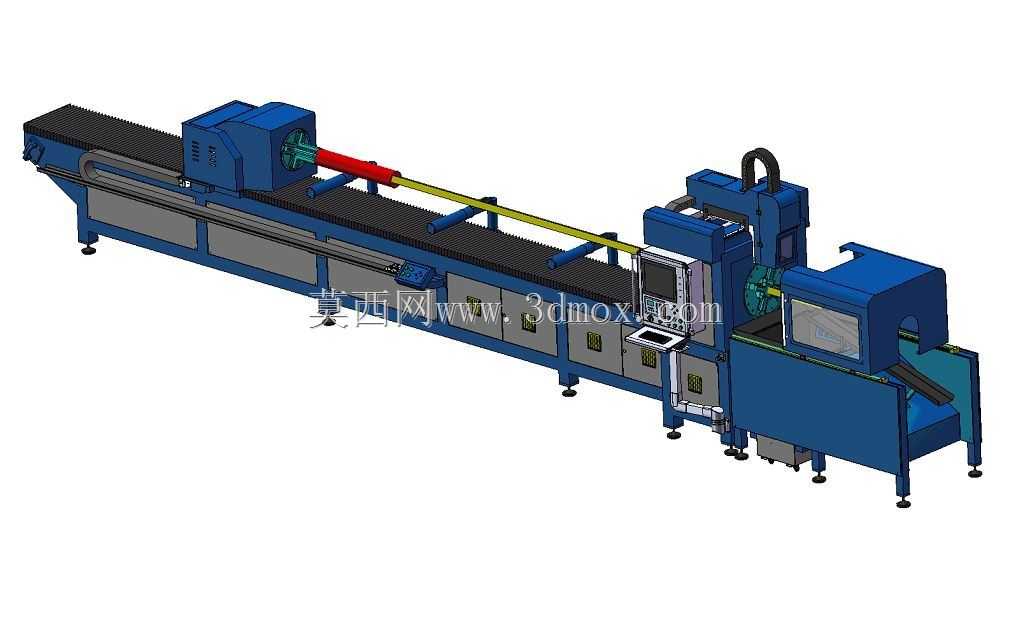

　　这套长行程管材激光加工设备，面向金属型材批量下料场景搭建，整体沿直线方向铺开，左侧为长料上料输送段，中部布置激光切割主机与卡盘回转机构，右侧集成成品出料与防护收集结构，适配圆管、方管、矩形管及各类异型长型材的连续切断、开孔、轮廓切边工序。在钢结构车间、家具五金厂、汽配管件生产线里，这类设备替代了传统锯切加钻孔的分步工艺，原料从尾端送入后，全程由伺服送料辊道牵引，卡盘同步夹持旋转，激光头根据管件截面形状调整进给轨迹，一次走刀就能完成管端坡口、侧壁通孔、异形缺口等复杂特征加工，中途不需要人工二次转运找正。

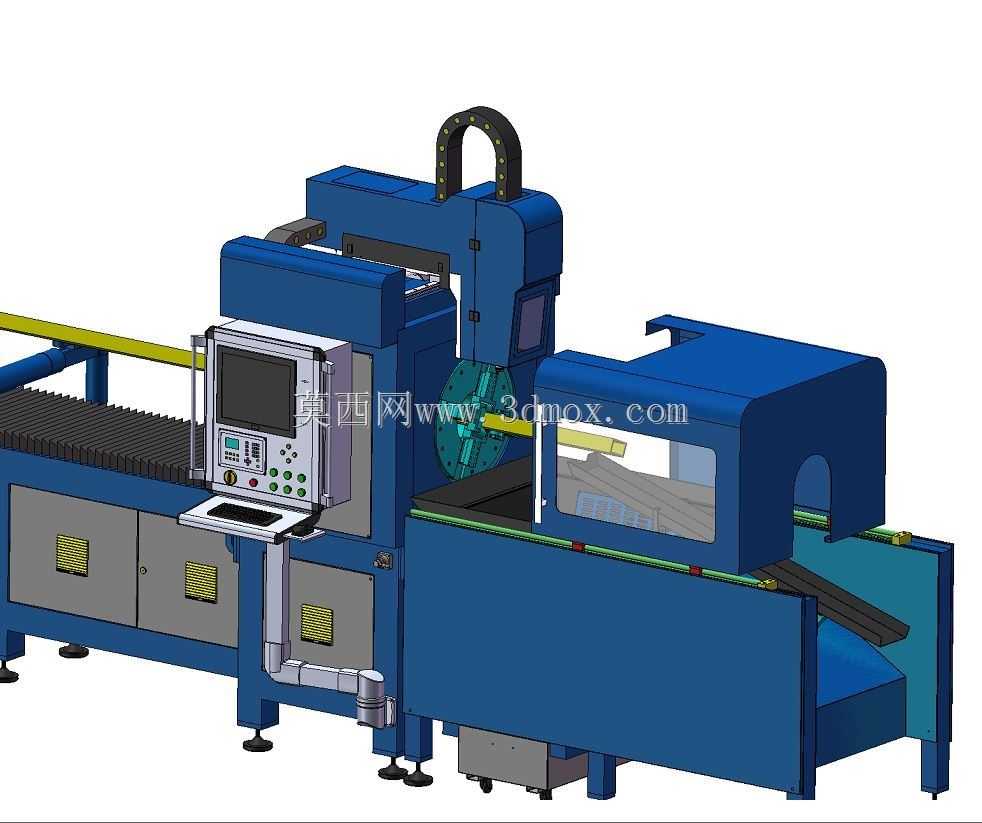

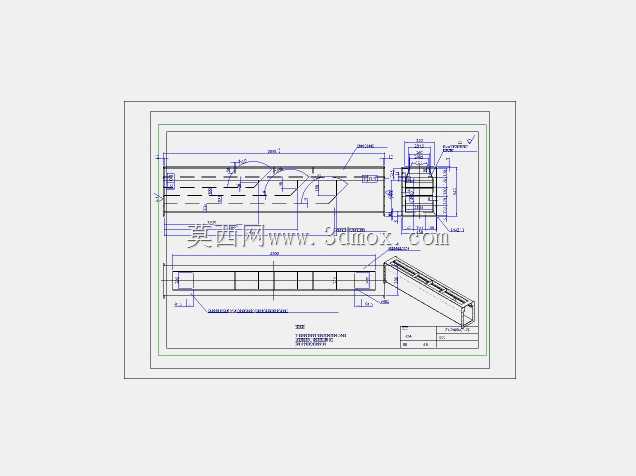

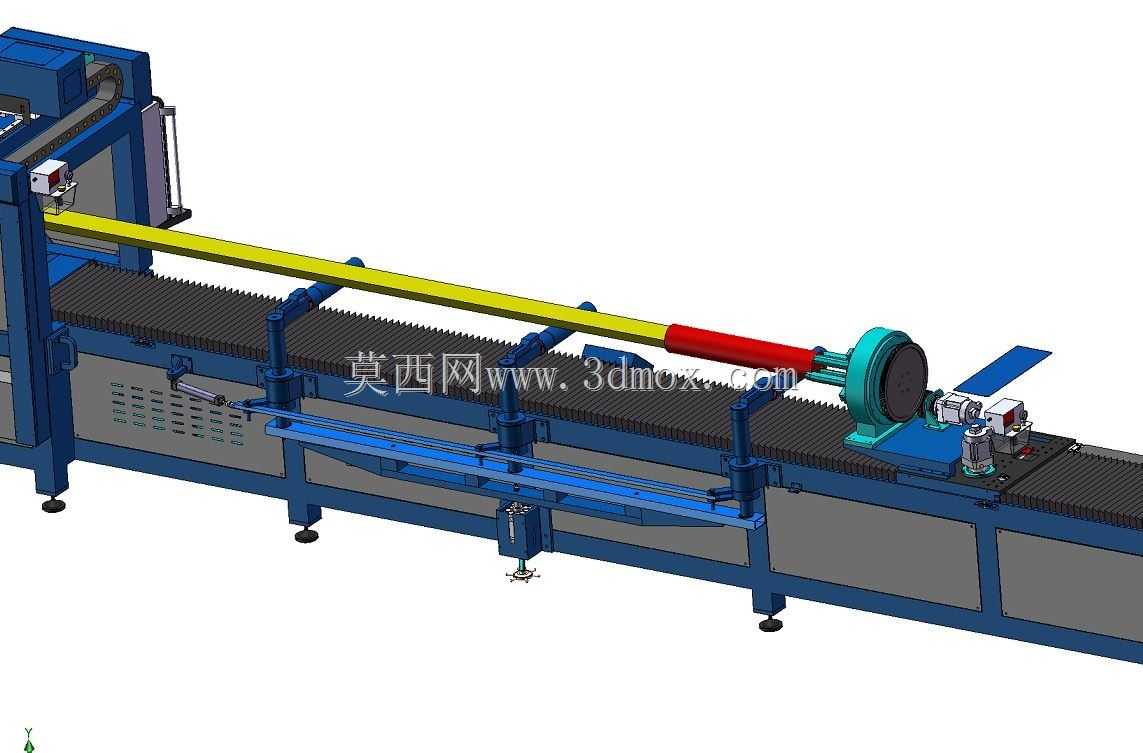

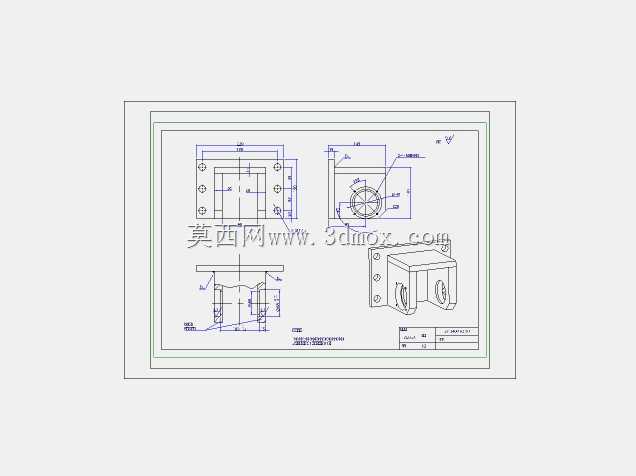

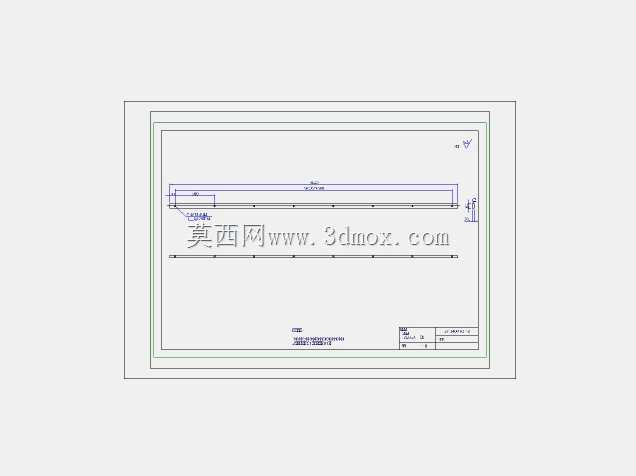

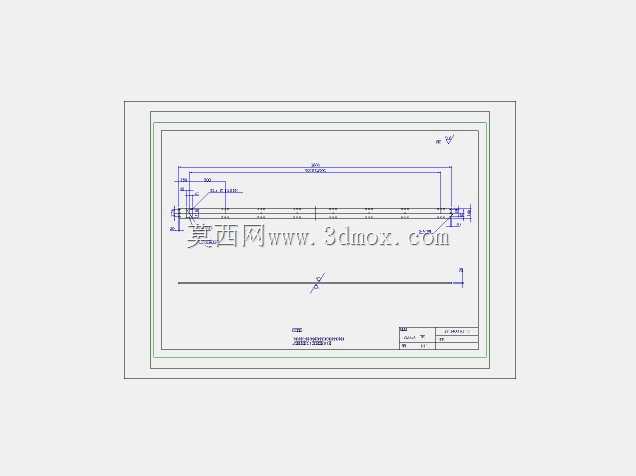

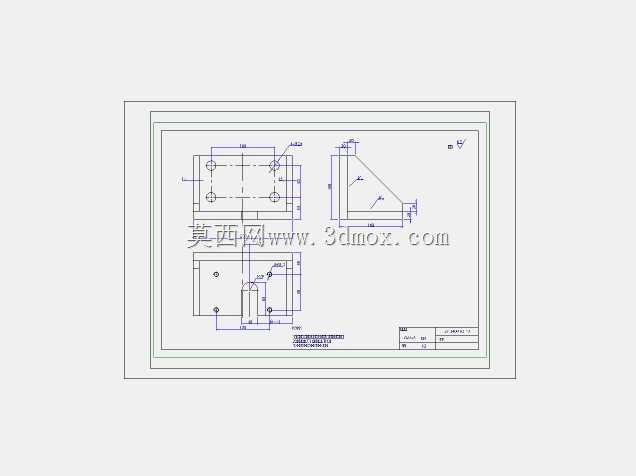

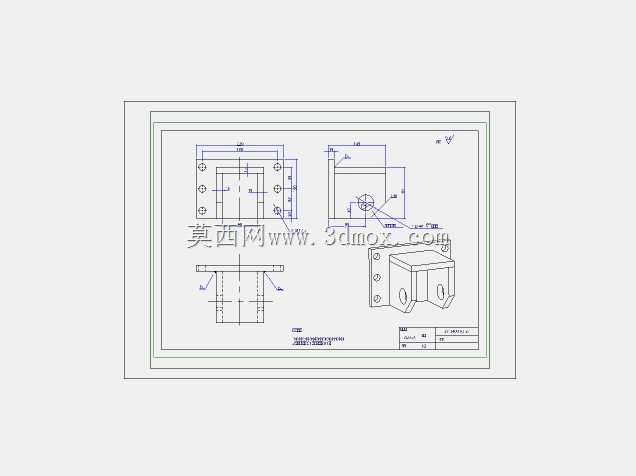

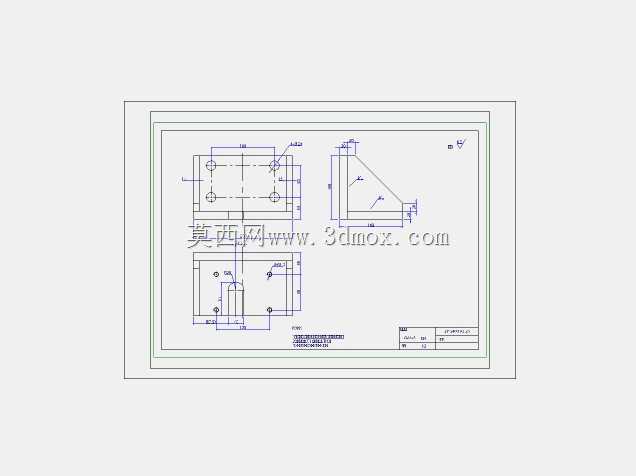

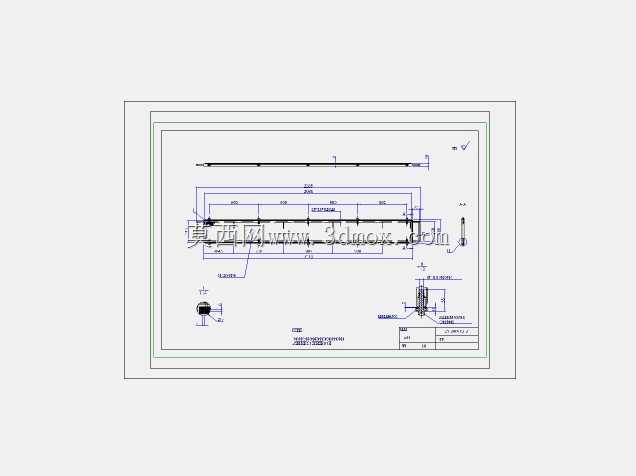

　　从结构布局来看，整机床身采用长箱型焊接框架，沿长度方向分段铺设直线导轨与齿条传动副，送料小车跨装在导轨上，尾部配置液压或气动顶紧机构，上料时先由侧向挡料架把成捆管材逐根拨入输送位，V型托辊自动对中，送料卡盘夹紧后按程序设定的步距向前推送。切割主机区域设置前后两组随动支撑，长管悬伸时支撑爪随管径升降托住管壁，避免高速旋转时甩动振颤；激光切割头旁配备烟尘抽吸罩，加工产生的金属烟尘直接通过管路汇入除尘系统，右侧封闭防护舱既阻挡激光漫反射，也承接切割完成的短料，成品沿倾斜溜槽滑入集料箱，避免直接坠落磕伤端面。

　　设计这套设备三维结构时，首先要约束的是长度方向安装边界：原料段长度通常按六米标准管材预留，床身总长会超过八米，车间布局时需要在设备首尾各留出不少于一米的操作空间，尾端预留 raw material 吊装上料通道，头部留出成品料箱转运位置；宽度方向要兼顾侧边电控柜、除尘管路与维护开门距离，主机操作侧预留不少于八百毫米的检修通道，非操作侧可贴靠管线桥架布置。床身地脚采用可调减震垫铁，安装时先调平长导轨的直线度，全长行程内平行度误差控制在零点一毫米以内，避免送料小车高速移动时出现卡滞。

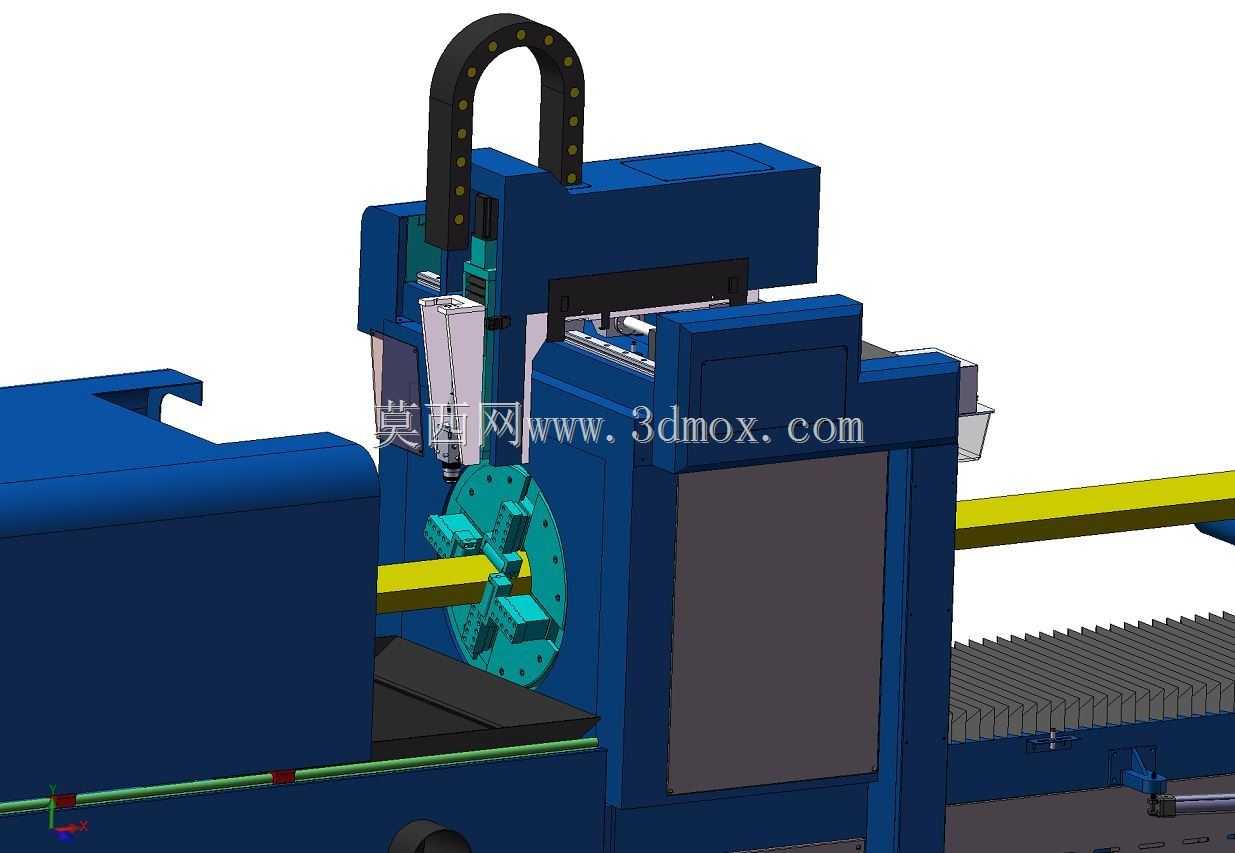

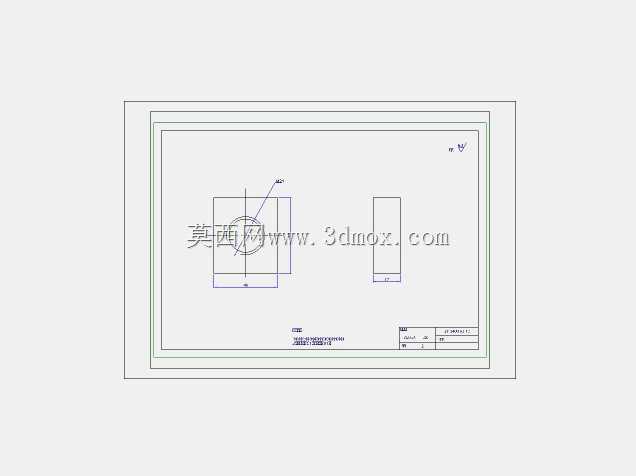

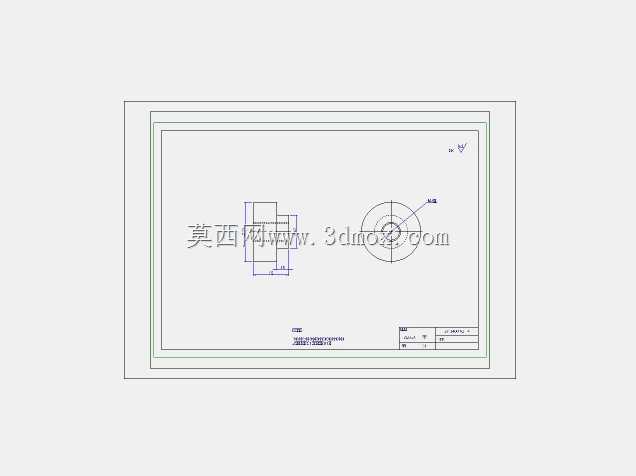

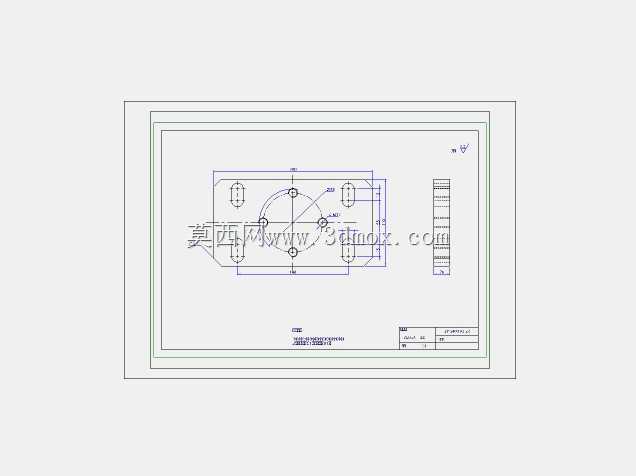

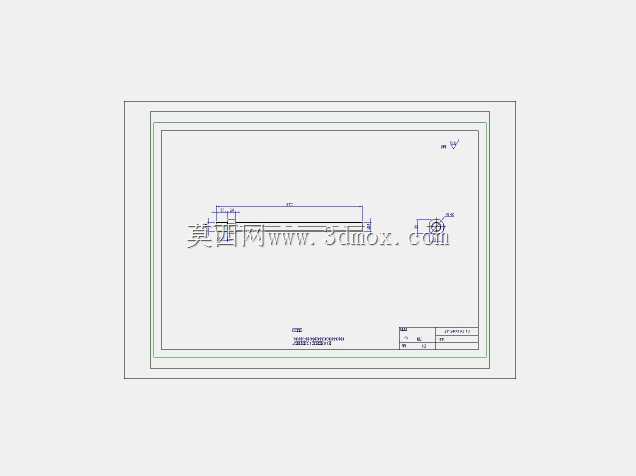

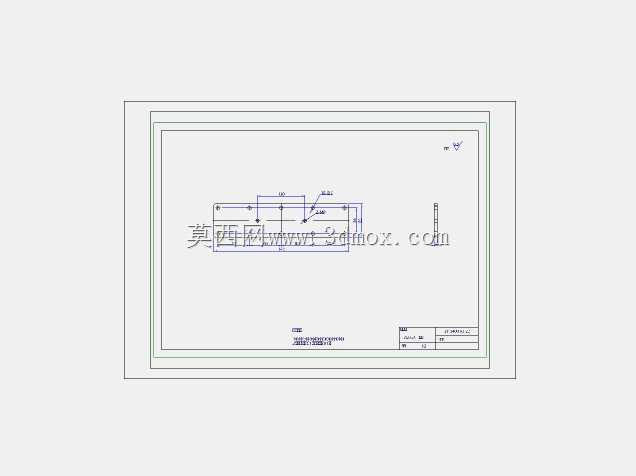

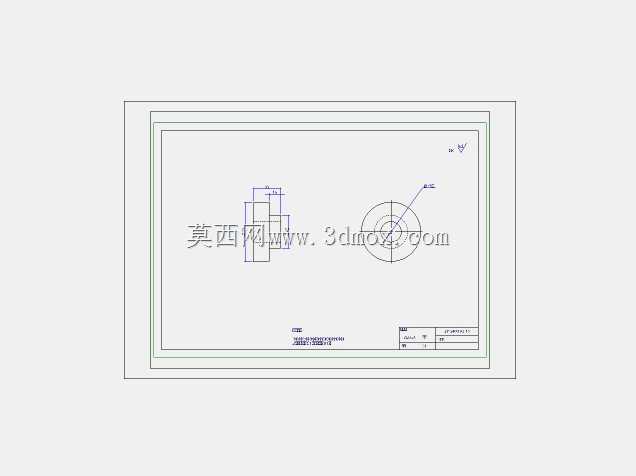

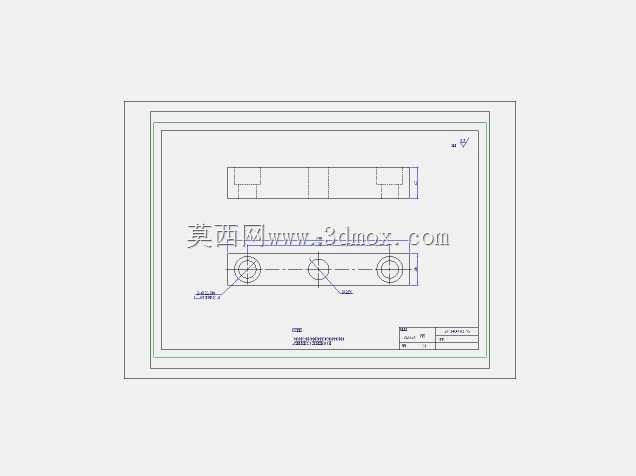

　　功能细节上，回转卡盘采用中空通孔结构，长管可以贯穿卡盘中心，适配的最大管径由卡盘通孔直径决定，盘体上的四组夹爪可更换不同弧度的垫块，夹持薄壁管时垫上尼龙块防止夹瘪管壁。切割头配备随动电容传感器，实时检测激光喷嘴到管壁的距离，管材旋转出现微小圆度误差时，Z轴自动补偿高度，保证焦点始终落在切割面上。设备中部的人机操作屏悬挂在摇臂支架上，操作人员可以在主机旁任意调整屏幕角度，调取加工程序、设定送料速度、监控切割气压，机身侧面的阀岛集中布置氧气、氮气辅助气路，不同壁厚管材切换切割气体时只需在界面调用对应参数。

　　实际选型对接时，结构工程师需要重点核对几处干涉边界：一是长管上料后，尾端送料小车移动到最远端时，突出床身的料尾不能和车间立柱、其他设备发生碰撞；二是右侧出料溜槽的倾斜角度要保证短料靠自重顺滑下滑，同时溜槽出口高度匹配常规物料周转车的接料高度；三是顶部激光发生器与除尘风管的走线空间，主机上方的吊装高度要满足设备维护时吊起切割模组的需求。整机外围的安全围栏在三维布局中要和床身预留安全距离，防护门打开时机床自动切断激光输出，联动信号接入设备主控回路，既满足连续量产的节拍要求，也覆盖长管材加工从进料、切割到出料的全流程防护。
