全自动热收缩膜封装包装机组

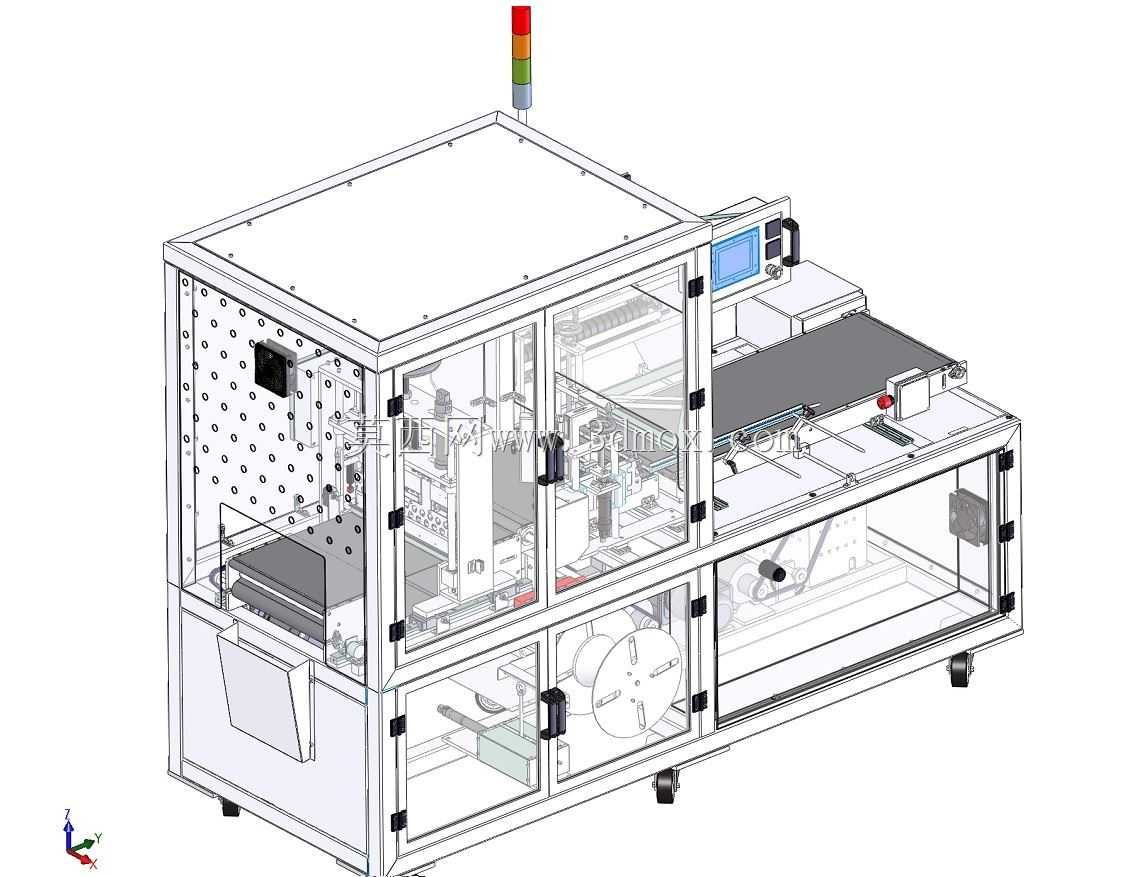

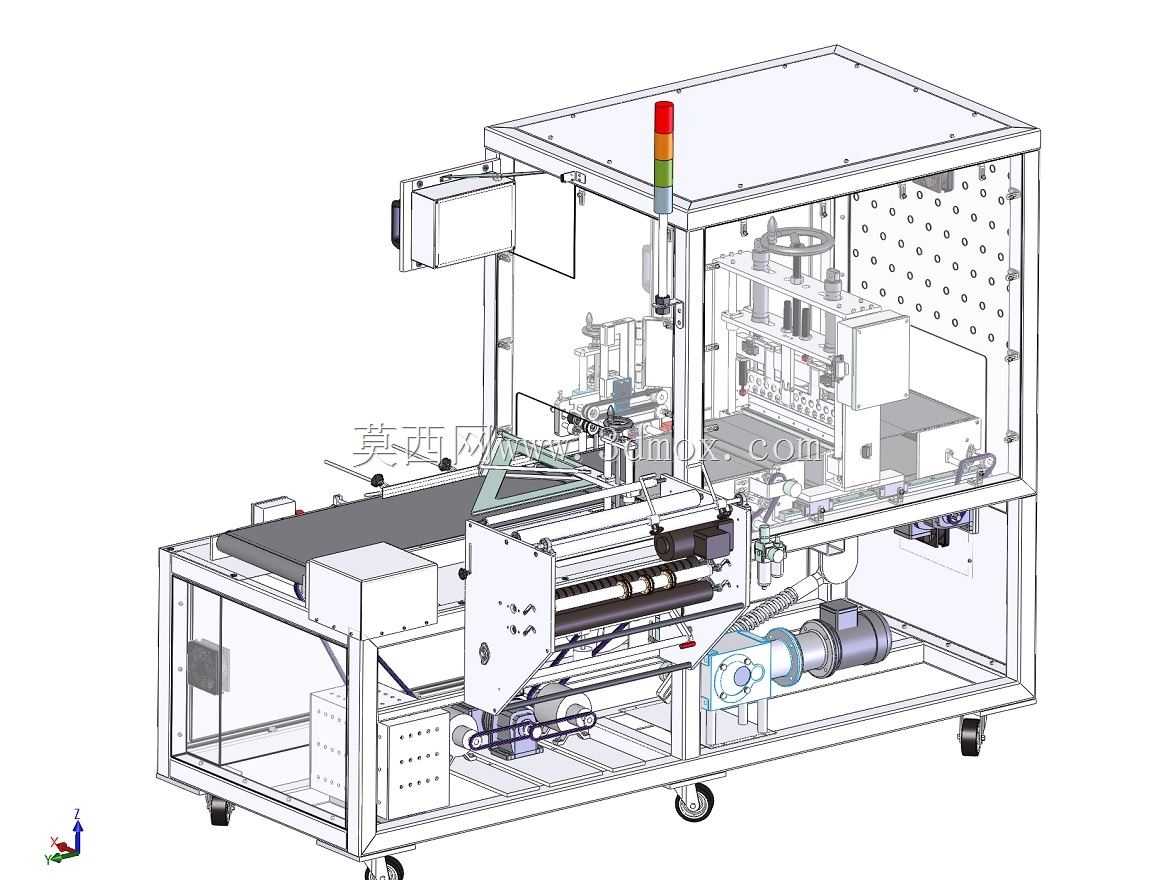

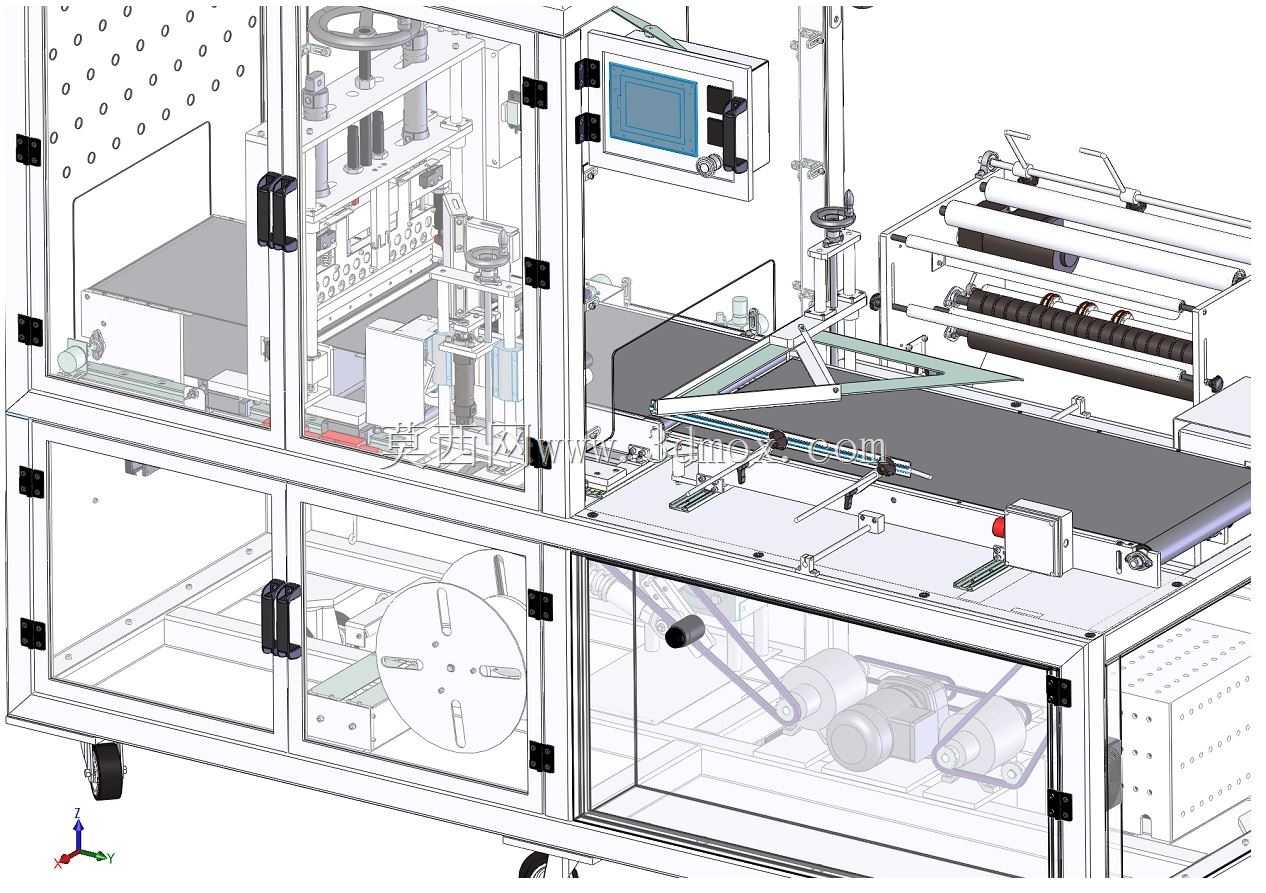

　　这套热收缩封装设备的三维结构方案，面向日化、食品、盒装日用品、小型工业品的外膜塑封工序搭建，整线把待包装工件的进料输送、套膜封切、热收缩定型、冷却出料几个核心工位整合在同一台机架平台上，区别于分体式封切机加收缩炉的排布方式，在车间占地、工件转运衔接上做了紧凑化处理。从现场布局的角度看，设备进料端布置在机身右侧，水平输送带的台面高度匹配常规流水线的出料高度，上游工序完成装盒、整理的工件可以直接对接送入，不需要额外增设爬坡过渡机构；机身中段是封切与膜料供给区域，底部预留了整卷收缩膜的安装工位，膜卷支撑轴、导向辊组、牵引摆杆都布置在下层舱室，换膜操作时操作人员从机身正面的检修门即可完成穿膜、换卷，不需要登高或者拆解外围护板。

　　热收缩腔体布置在机身左侧封闭舱内，热风循环风道、加热组件、保温层都集成在透明防护围板内侧，工件完成套膜封切后直接送入恒温收缩通道，膜面受热均匀收紧，不会出现局部褶皱、边角翘膜的问题。整机的框架主体采用工业铝型材搭配钣金封板搭建，四周的透明亚克力防护门既可以隔离封切工位的高温、运动部件，又能让运维人员直接观察内部膜料走料、封切刀动作、工件输送的实时状态，所有防护门都配置了磁吸门扣与安全联锁触发件，门体开启时设备的驱动回路会触发暂停，避免调试过程中发生夹碰风险。机身顶部安装了三色状态警示灯，设备运行、待机、故障三种状态通过不同灯色直观反馈，车间现场远距离就能判断设备工况；操作触控屏布置在进料端上方的悬臂支架上，

　　屏幕角度可以随操作人员站位调整，封切温度、输送速度、收缩炉温区参数、膜料牵引长度都可以在界面上直接设置，适配不同尺寸规格的包装盒。底部的可调脚杯与移动脚轮组合设计，兼顾设备就位后的水平固定与车间布局调整时的转场移动，脚杯承重后可以抵消脚轮的间隙，设备高速运行时不会出现晃动位移。结构设计阶段把气动管路、电气走线都整合在机架的型材槽与下层布线舱内，外部没有裸露的拖链与管线，既避免车间粉尘、水渍污染线路，也让设备外围没有突出的磕碰结构。封切刀组件采用恒温加热刀座配合硅胶压合条，切膜瞬间完成封口与余料切断，封口线平整不会出现粘膜、拉丝；热收缩腔的热风循环风机采用双侧对吹的风道布局，工件经过通道时上下表面的热风流量均衡，即使是带棱角的纸盒，

　　收缩膜也能完全贴合外包装轮廓，不会出现局部鼓包。设备的进料输送带采用防滑PVC带面，侧边配置可调导向护栏，根据工件的宽度可以快速调整护栏间距，换产时只需要更换少量定位件、修改触控屏内的参数配方，就能切换不同产品的包装规格，不需要对主机结构做大规模拆解改造。从安装边界来看，整机长度方向预留了出料后工件滑落的缓冲空间，侧面检修门完全打开的回转范围也在三维布局里做了校核，车间布置时不需要在设备后侧预留额外的维护通道，正面与左右侧留出操作空间即可完成日常换膜、检修、参数调整作业，非常适合中小型包装生产线、电商仓储打包区、日用品生产车间的批量化外膜封装工序使用。
