环形填料自动包装整线设备

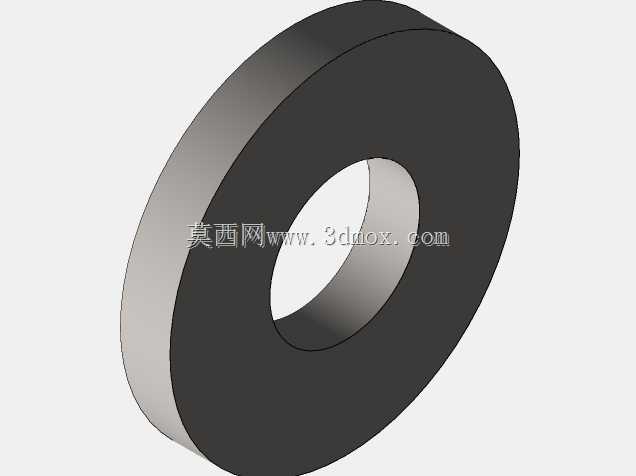

　　这套环形填料自动包装整线设备面向小型环形零件的批量封装作业场景，常见于密封件、小五金环件、橡塑填料类工件的后段包装工序，整线整合了工件自动排序上料、姿态整理、工位转运、包装执行、成品输出多个功能单元，无需人工逐件摆放工件，可适配连续化批量生产的车间布局。

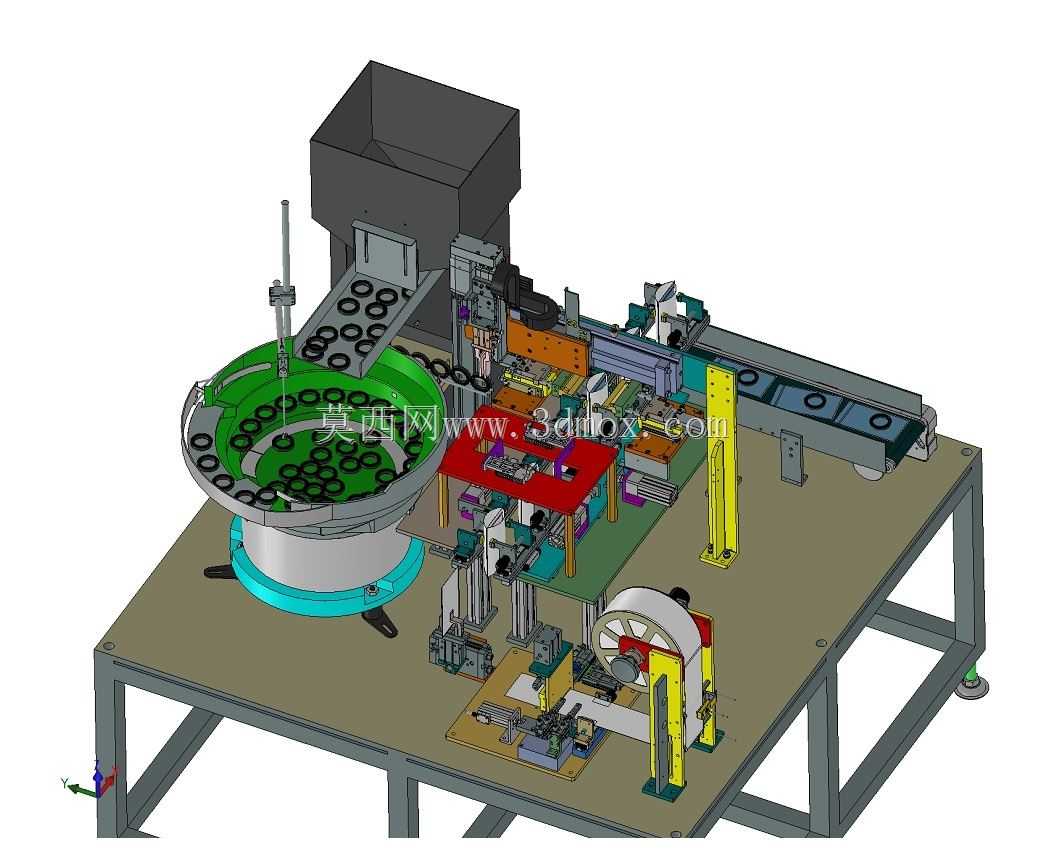

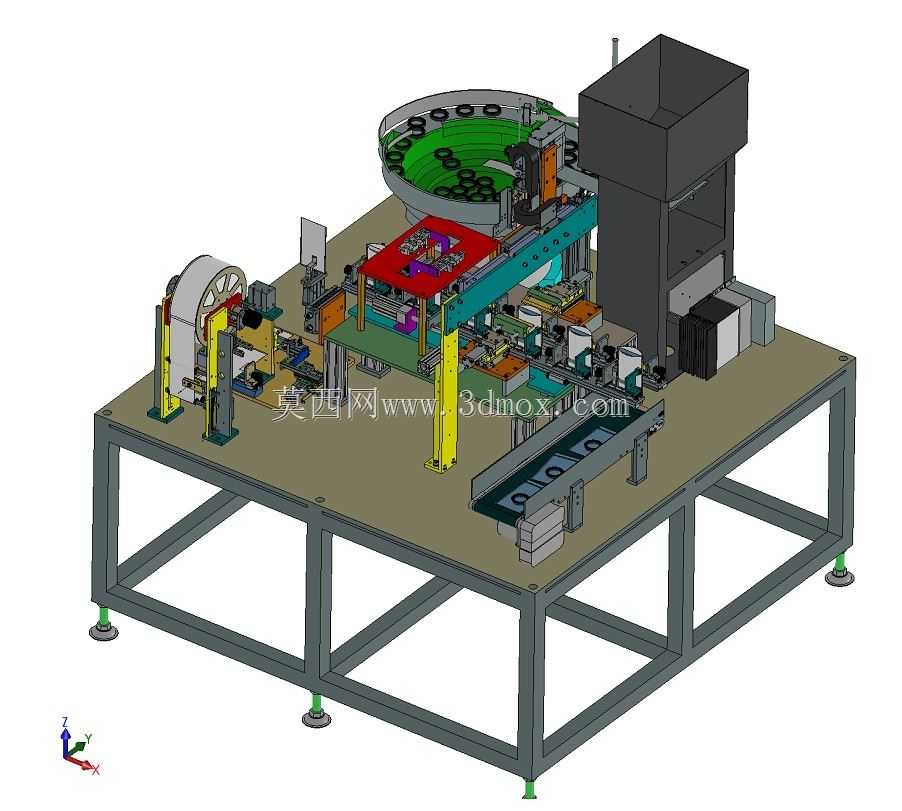

　　从设备整体布局来看，整机采用方管焊接一体式台架作为承载基础，台架底部设置可调脚杯，可在安装时调整整机水平度，抵消车间地面不平带来的工位偏移问题，台架上层铺设有安装平板，所有功能模组均固定在平板上，走线与气动管路可沿方管内腔或台架侧边布设，避免管线外露干涉工件输送路径。台架整体长宽尺寸适配常规车间通道转运需求，整机落地后无需额外做地基预埋，仅需在就位后调平脚杯、接驳气源与电源即可投入使用，安装边界预留了两侧维护空间，操作人员可从台架四周接近各运动模组，日常更换易损件、清理卡料时无需拆解主体机架。

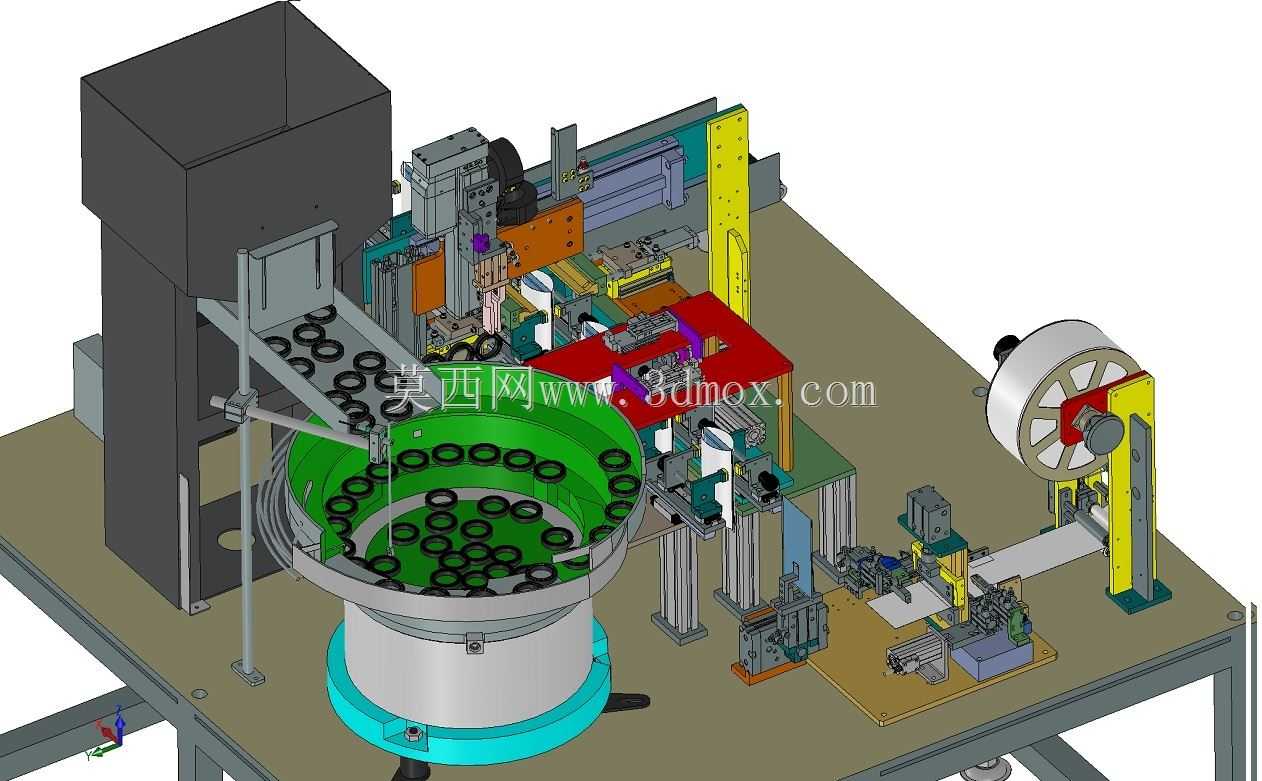

　　设备左上区域设置圆形振动盘料仓，是整线的工件排序单元，待包装的环形填料批量倒入振动盘内部后，通过振动轨道的定向排序，将姿态不符合要求的工件自动筛落回料盘，仅保留姿态统一的工件沿轨道依次送出，振动盘出料端衔接直振送料轨道，将排序完成的工件逐个输送到上料工位，替代人工逐件分拣摆放的工序，避免环形工件互相缠绕、堆叠导致的包装卡滞问题。

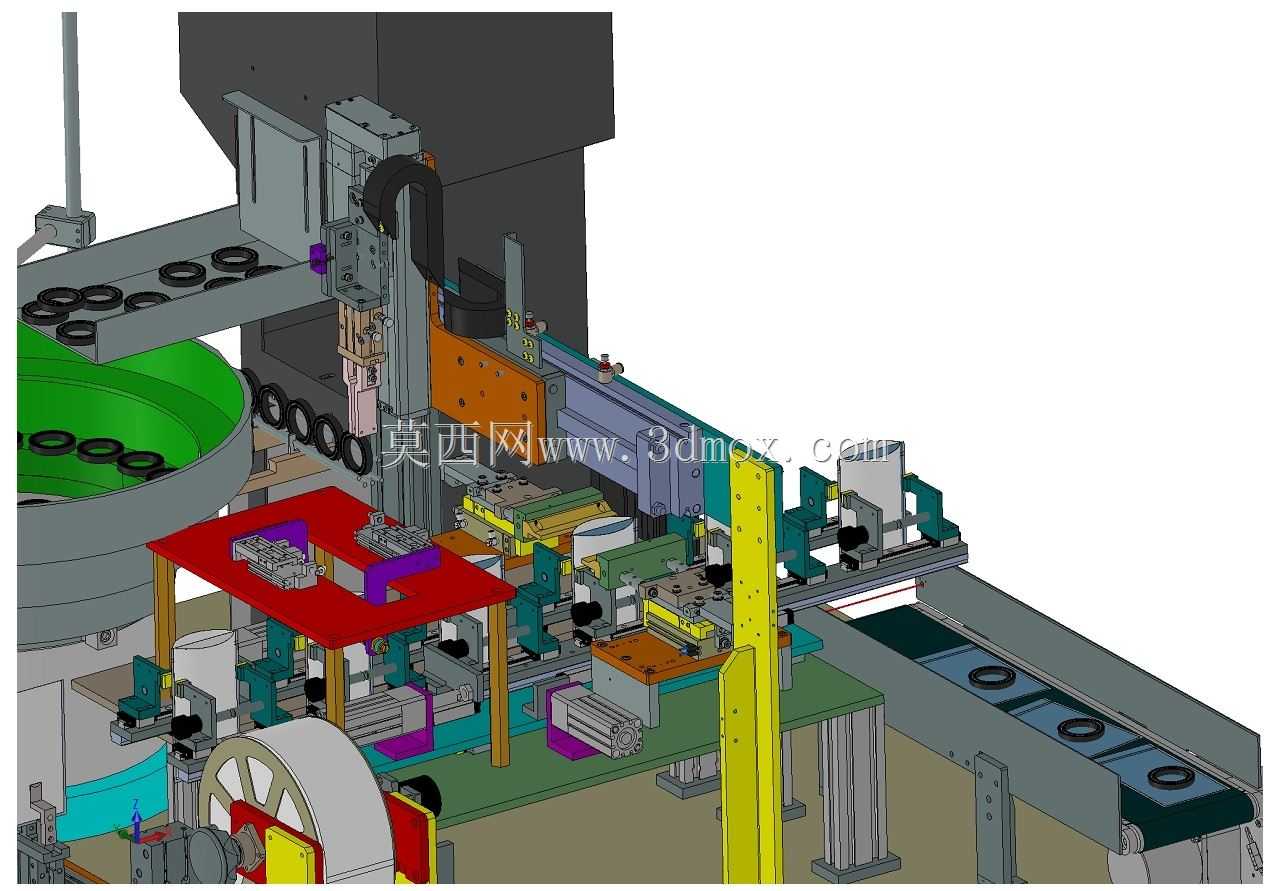

　　台架中部的多工位输送线采用皮带输送结构，沿工件流转方向依次设置定位夹具、挡料机构与检测位，工件从直振轨道送出后被定位机构卡紧，由横向移载模组将工件转运到包装工位。移载部分采用线性导轨搭配传动组件，运动行程覆盖上料位、包装执行位与出料位，导轨侧方设置限位缓冲件，避免模组超程碰撞，工位旁布设的气动元件通过电磁阀集群控制，每个执行动作的节拍可根据包装物料的特性调整，针对质地偏软的橡塑环形填料，可降低夹爪夹持力度，避免工件被夹变形；针对金属材质环件则可提升输送速度，匹配更高的生产节拍。

　　设备右侧设置封闭式包装执行主机，机身采用框架式钣金护罩封装，内部集成包装成型、封合相关执行机构，护罩既可以阻隔包装过程中产生的碎屑、扬尘外溢，也能避免操作人员误触内部运动部件，护罩侧边预留检修门，需要调整封合参数、清理内部残留物料时可直接开门操作。包装主机的进料端与中部输送线精准对接，定位完成的环形填料被送入包装工位后，主机自动完成装袋、封切动作，包装完成的成品随下方的输出皮带线向外送出，直接对接车间后续的成品收集箱或下游称重、码垛工位。

　　设备左侧还设置有辅助放卷机构，用于承载包装膜卷，膜料经过导向辊组平顺送入包装主机，导向辊的间距可根据膜料宽度调整，走膜路径上设置张力调节结构，避免膜料走偏、褶皱导致封合不良。整线的各单元布局按照工件流转顺序排布，从散料倒入振动盘到成品输出的路径无折返，物流路径顺畅，减少工件在转运过程中堆积的可能性。

　　在结构设计层面，所有与工件直接接触的工位件均做了倒角处理，没有尖锐棱角，避免刮伤环形填料的表面；夹爪与定位块采用可更换设计，当生产不同规格尺寸的环形填料时，仅需更换对应尺寸的定位治具，调整振动盘出料轨道宽度与输送挡料间距，即可快速完成换型，无需对主体机架和输送线做大规模改动。设备的运动部件全部布置在台架上层平面，下部框架区域预留了充足的电气元件安装空间，电磁阀、气动三联件、接线端子排可集中安装在台架下层，防护性好且便于日常点检。

　　该设备可独立完成环形散料从无序上料到包装成品输出的全流程作业，既可以单独布置在包装工段，也可以直接对接前端的工件加工、检测产线，实现加工到包装的全工序自动化衔接，减少人工搬运环节，适配多批次中小规格环形零件的包装生产需求。
