全自动液体灌装输送生产线成套设备

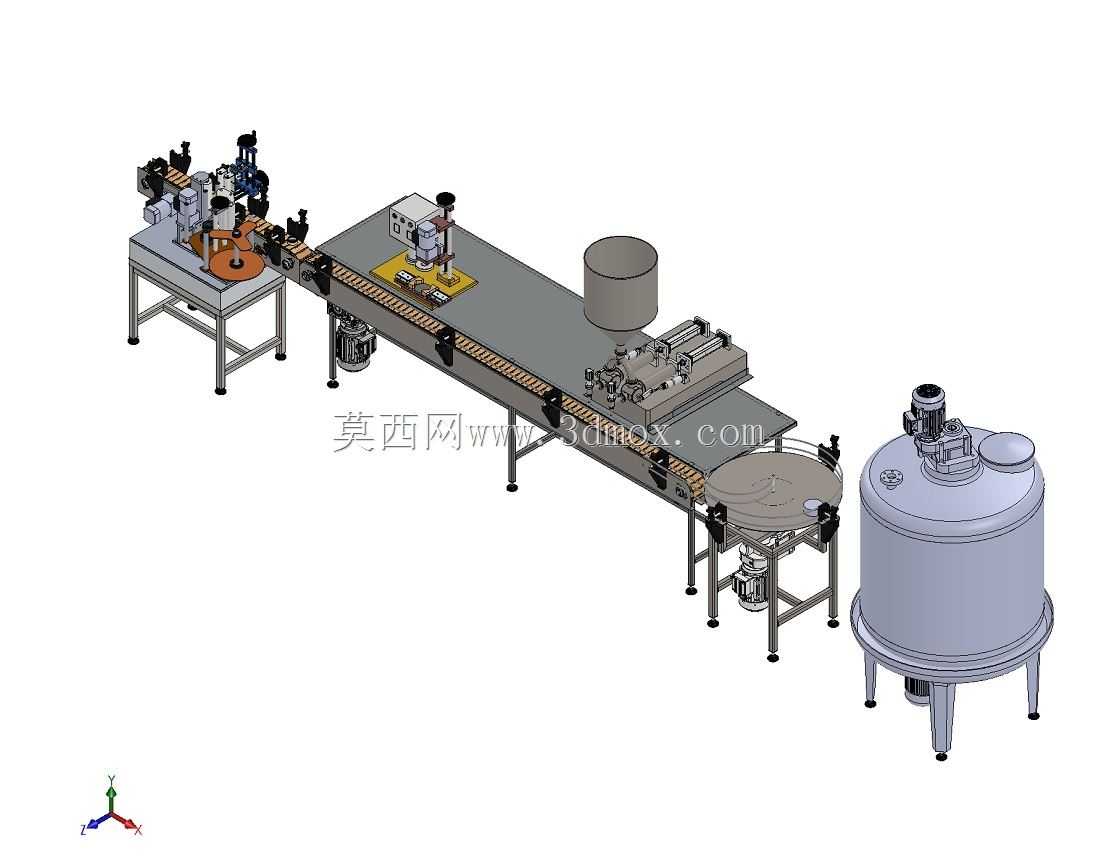

　　这套成套设备面向日化、食品、低粘度流体类产品的连续灌装工序搭建，整线沿直线流向排布，从空瓶理料、定量充填、后续封盖到末端输出形成连贯作业链路，现场布局时可直接对接车间前段的吹瓶/上瓶工位与后段的贴标、装箱环节，无需额外增设中转缓存台。

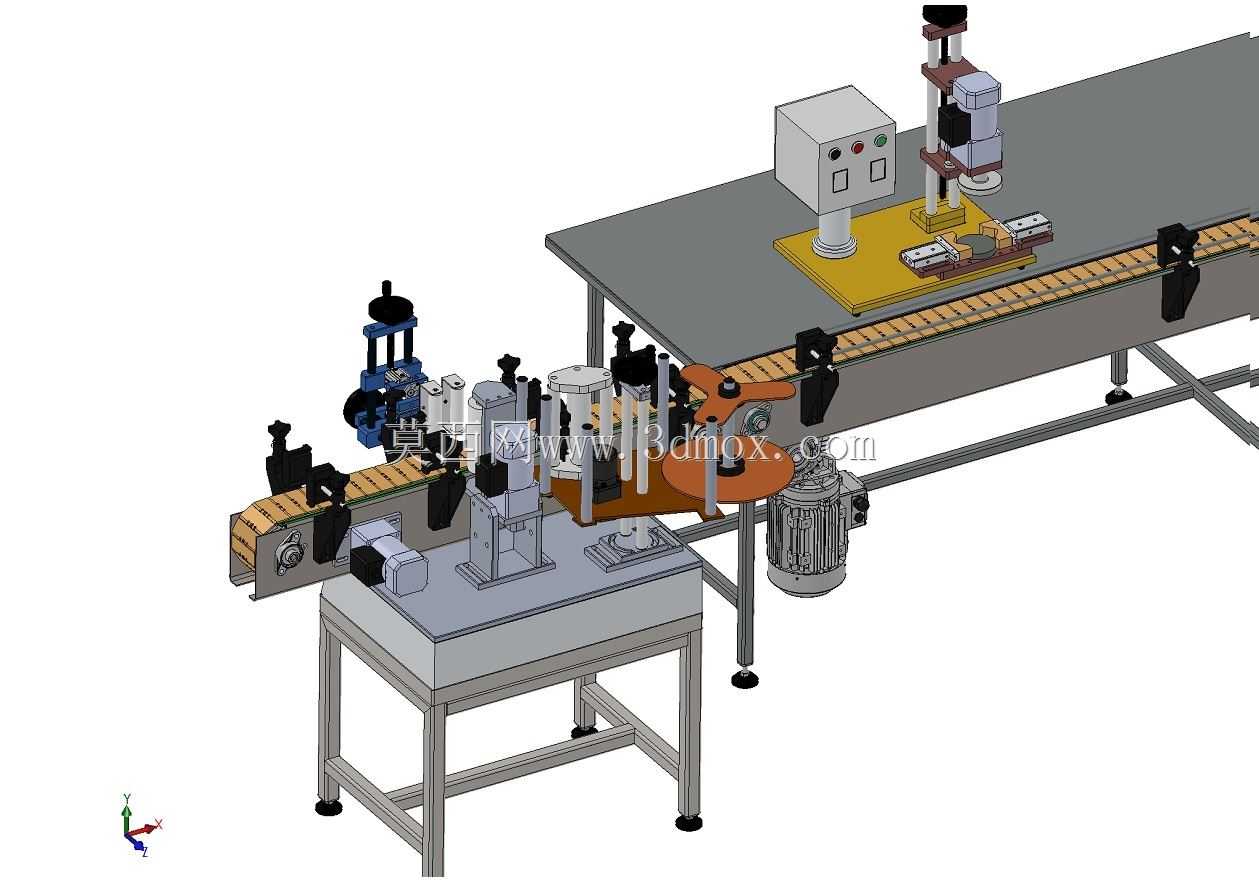

　　产线起始端配置圆盘式理瓶机构，带动力驱动的旋转转盘将无序送入的空瓶按固定姿态整理，逐一分流到链板输送线上，转盘周边设置多组可调挡瓶杆与导向护栏，适配不同瓶径的圆柱形容器，护栏通过腰型孔支架固定，换型时仅需松开紧固件调整护栏间距即可完成规格切换，无需更换专用工装件。理瓶转盘旁集成多工位回转式作业台，台面上沿圆周均布多个瓶座，回转分度过程中依次完成瓶身定位、灌装头对位、辅助压持等工序，回转台采用间歇分度传动，每个工位停留阶段执行对应动作，避免运动过程中灌装出现滴液、对位偏差问题。

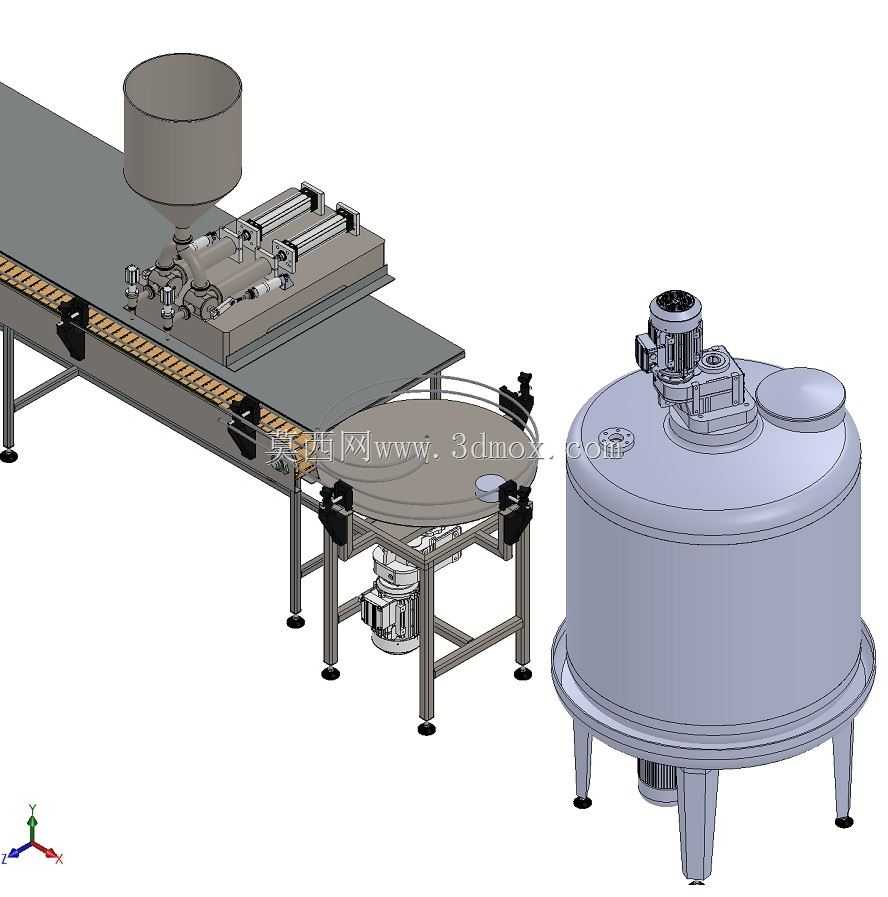

　　中段主输送段采用平顶链板结构，链板沿铝型材/型钢焊接机架铺设，输送面高度统一在850mm左右的人工运维舒适区间，机架底部配置可调脚杯，可抵消车间地面的平整度误差，保证整条输送线水平度偏差控制在允许范围内。输送线上方跨架灌装执行模组，模组包含大容量中间储料桶、多组定量灌装阀、升降驱动气缸，灌装头可随瓶身高度同步升降，下潜至瓶内低位开始注液，随液面上升同步抬升，减少液体飞溅产生的气泡与外溢问题。储料桶通过管路与末端大型立式储料罐连通，储料罐为锥底立式结构，底部配置支腿支撑，顶部安装搅拌电机与减速机构，针对易沉淀的混合液体可持续低速搅拌，保证物料浓度均匀，锥底结构可彻底排空残余物料，减少清洗死角，罐体侧面预留进料口、回流口、液位检测接口，可对接上游供料系统实现自动补料。

　　输送线中段还配置有工位定位机构，在灌装、旋盖点位设置拦瓶气缸与分瓶螺杆，将连续输送的瓶子按固定节距分隔，保证每个瓶子精准停在作业头正下方，避免出现漏灌、撞瓶问题。产线后段预留旋盖、封口工位的安装接口，机架上预留标准安装螺孔与电气走线槽，用户可根据工艺需求追加旋盖机、铝箔封口机等功能模块，无需对主输送架进行二次切割焊接。

　　整线的气动元件、检测传感器均沿机架侧边规整布置，气管与线缆通过拖链或线槽收纳，运动部件外侧预留安全防护安装位，现场投产时可加装透明亚克力护罩或安全光栅，避免人员误入运动区域。设备的安装边界沿流向总长度可根据车间产能需求增减输送段节数，宽度方向控制在1.2米至1.8米区间，预留出两侧操作与维护通道，日常运维时可从设备两侧直接接触灌装阀、链板驱动张紧机构，故障排查与易损件更换无需拆解主体机架。针对有洁净要求的生产场景，所有与物料接触的部件均可采用不锈钢材质，输送台面做防水挡边设计，清洗时的废水可沿预设导流槽排出，不会积存在机架内部。
