纺织卷布自动包装输送生产线

　　这套三维结构对应的是纺织后整理车间里用于成卷织物转运、对齐与包装的连续式设备，核心服务对象是经过验布、定型或印染后形成的大直径布卷。产线布置在整理工段末端，上游可对接落布机构或暂存料架，下游衔接缠膜、套袋、贴标或码垛工位，解决人工搬运布卷劳动强度大、卷料轴向定位不一致、包装节拍受人员操作影响等现场问题。

　　从设备构成看，长距离辊道输送段承担布卷的轴向进给，机架采用方管焊接与型材支撑结合的形式，支脚布置可调地脚，用于补偿车间地面不平并校正输送高度。输送面包含多组平行辊筒，辊距按布卷最小直径和支撑稳定性确定，避免软质卷料在两支点间产生明显下垂。蓝色带面或端部限位结构用于区分输送边界，也可在模型阶段检查人员操作侧与维护侧的净空。

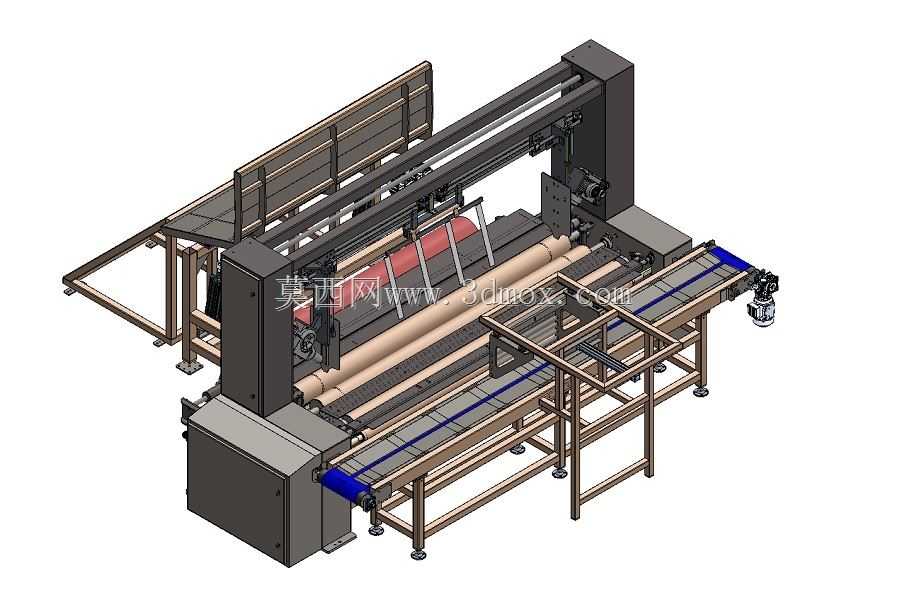

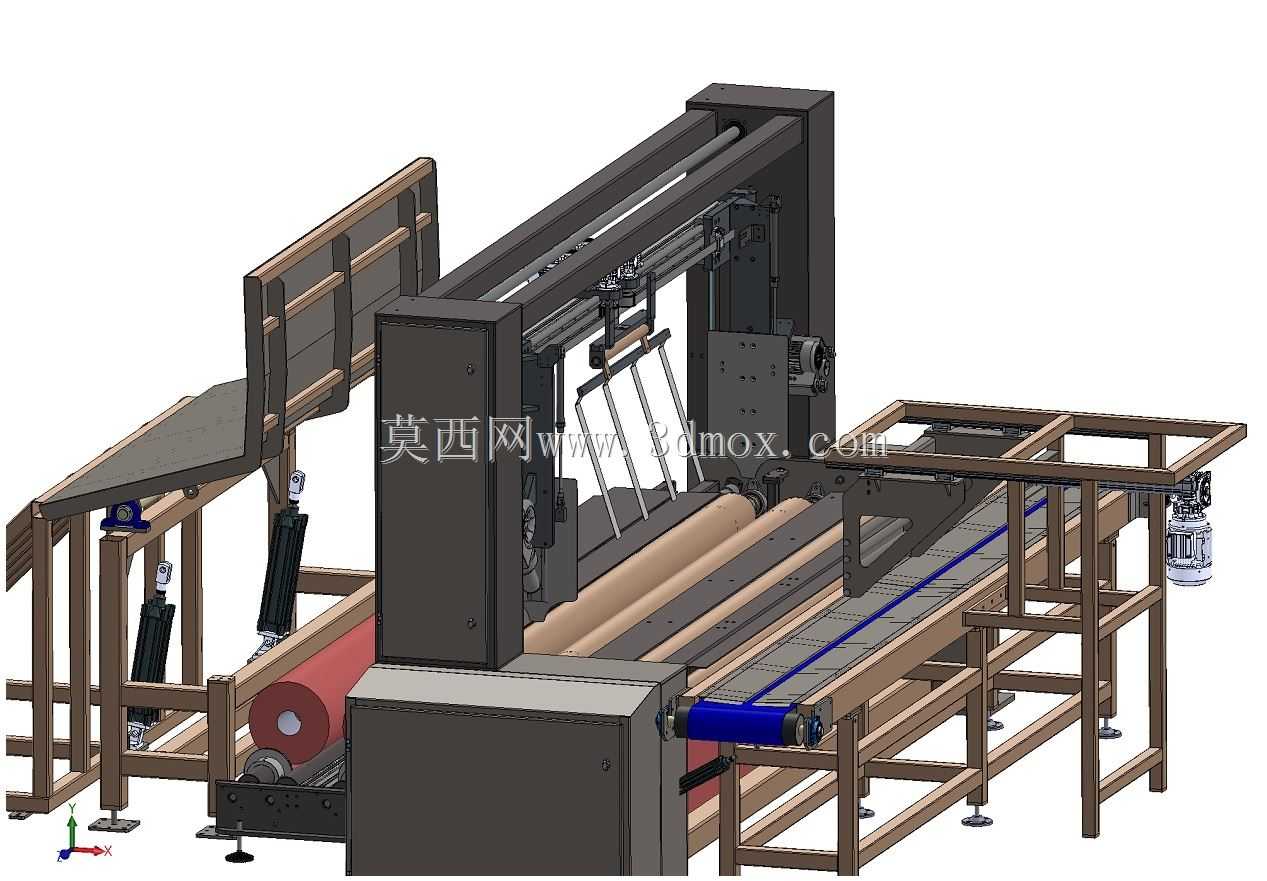

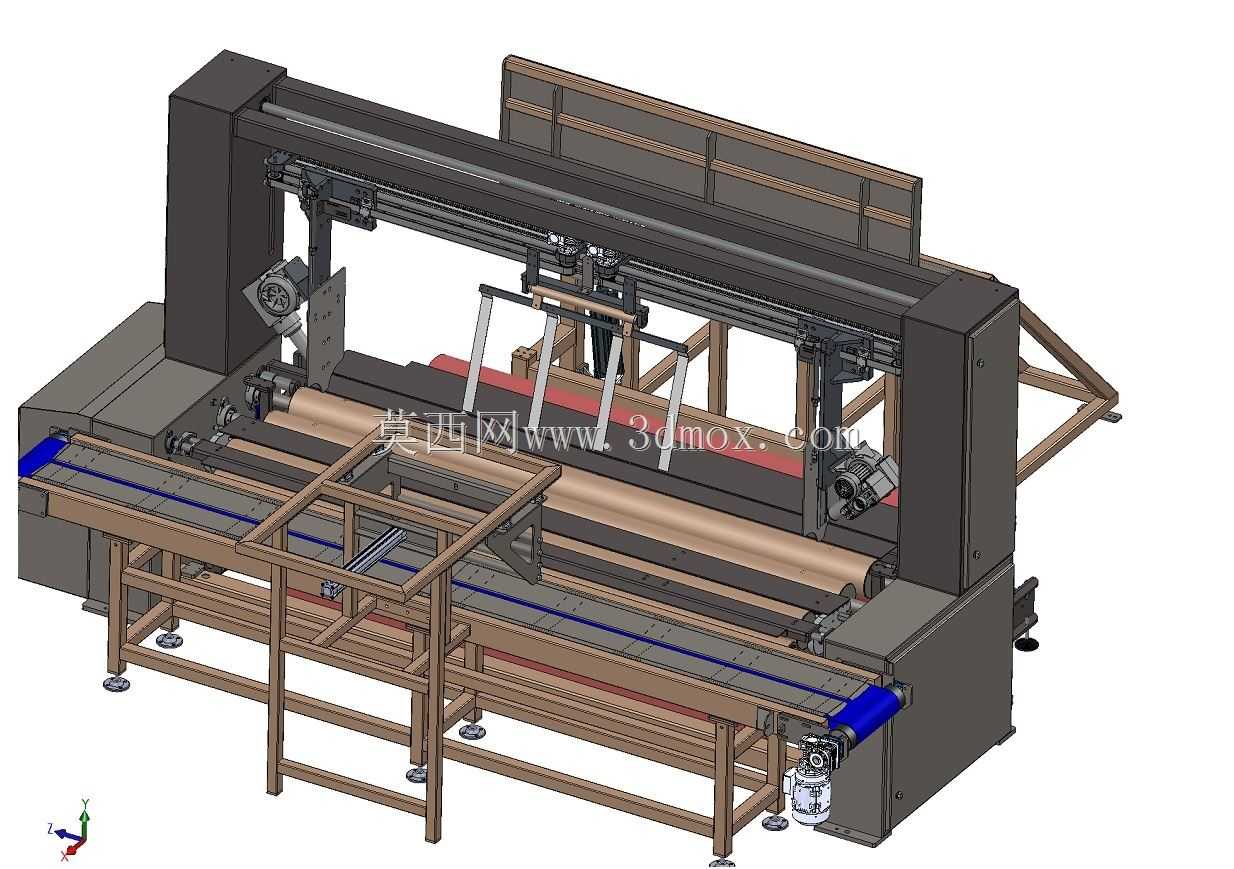

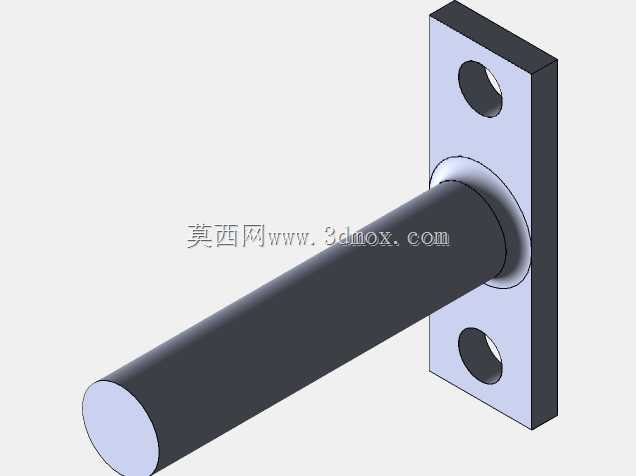

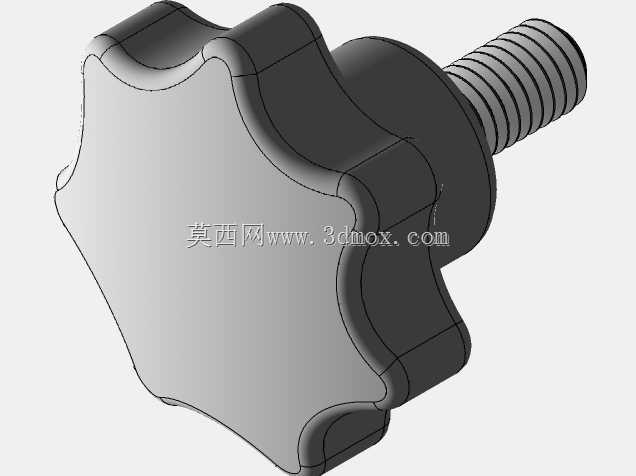

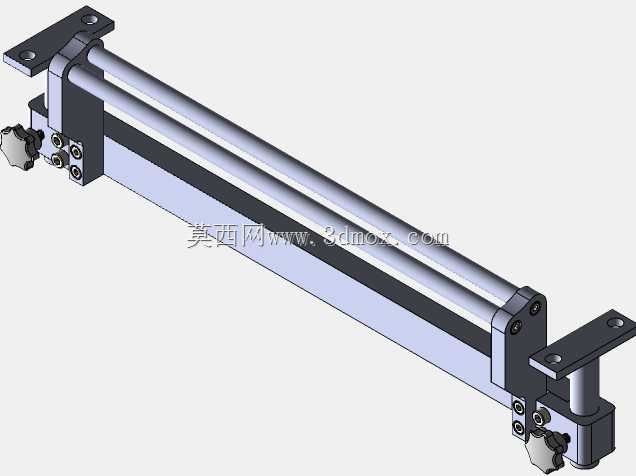

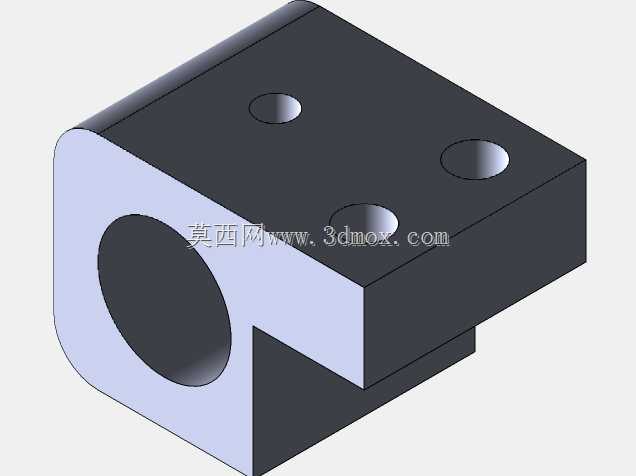

　　中部横跨输送线的龙门框架是设备的功能集中区，框架两侧立柱承载升降、导向和执行组件，横梁保证跨距内的刚性。针对卷布包装工艺，该区域可布置压持、展幅、对边或包装材料引导机构：布卷进入工作位后，侧向挡停与定位装置先限制其滚动和轴向窜动，随后上方执行件下降，使包装膜、防护布或捆扎材料沿布卷圆柱面稳定包覆。模型中保留了传动轴、轴承座、链轮或带轮等传动细节，能够用于核对动力传递路径、检修拆装空间以及安全防护罩的覆盖范围。

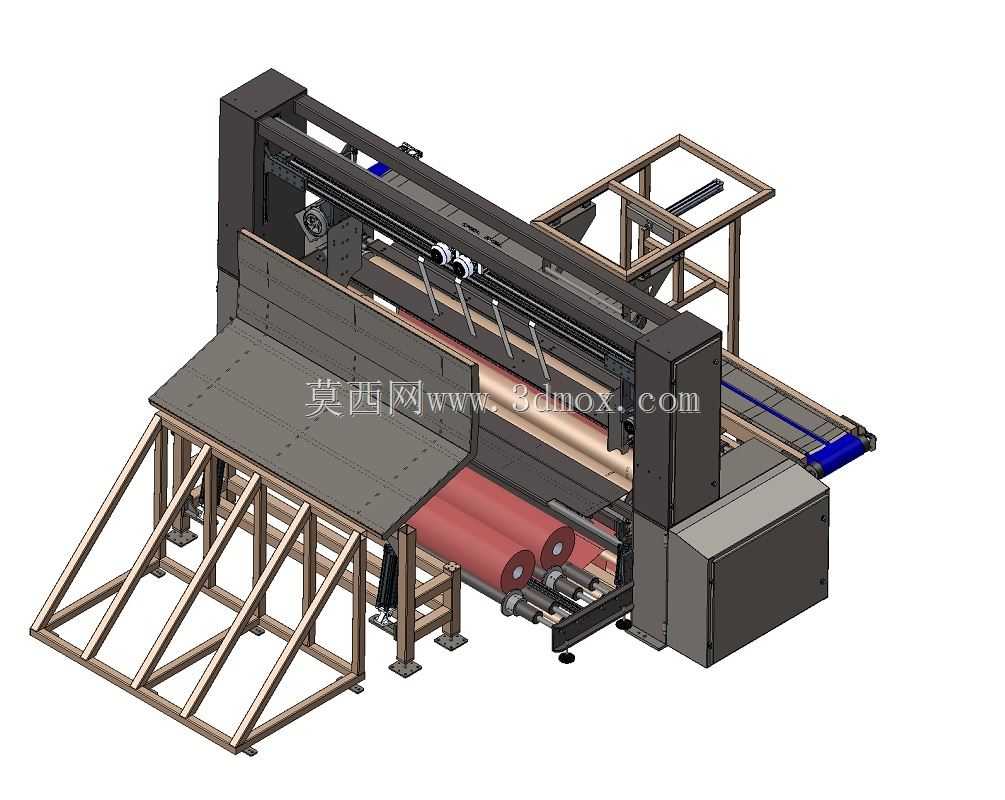

　　设备左端设置倾斜上料架，其角度和支撑间距围绕布卷自重滚动与缓冲定位设计。上料架不是简单的坡道，需要控制布卷进入辊道时的冲击速度，因此在结构上通过分段支撑、挡料位置和高度差来限制动能；对于不同幅宽和卷径的织物，架体长度、挡点高度以及与主线的中心高都要在布局时校核。右端则延伸出出料与辅助操作平台，便于包装完成后的布卷继续输送，也为人工套袋、检查端面或加装防护角留出操作位置。

　　设计思路上，这类设备并不追求单一机构的复杂动作，而是把布卷从“松散来料”转化为“定位可靠、姿态一致、可连续包装”的过程。卷状织物具有外圆软、端面易擦伤、卷重差异大的特点，因此夹持和压持位置不能照搬硬棒料设备，需要让接触件具备较宽的支撑面，并避免在布面形成局部尖点。输送辊筒的高度、龙门内净宽、上料架倾角和操作平台之间的高差，都要围绕操作人员取放包装材料、布卷通过轮廓以及维护时吊装电机和辊筒的空间来确定。

　　在安装边界方面，整线呈长条形布置，长度方向需预留布卷全长、驱动端张紧调整和电控柜维护距离；宽度方向除输送本体外，还要考虑上料架斜向伸出、人员通行、包装材料供料架以及安全防护开关的安装位置。高度方向的龙门顶部决定车间净高要求，吊装孔或检修吊点应与辊筒、驱动组件的重量相匹配。三维模型中可以直接检查布卷最大外径通过龙门时的间隙、护栏与运动部件的距离、输送带侧边到机架立柱的干涉关系，以及地脚板与预埋板或膨胀螺栓固定方式的适配性。

　　对于结构设计人员，该模型的价值在于把输送、上料、定位、龙门执行和出料平台放在同一工况下验证：既可以检查布卷在各工位之间的流转轨迹，也能评估焊接机架的支撑跨距、可调支脚的调节量、护罩拆装顺序和电气元件走线空间。面向设备选型时，则可据此明确适用布卷直径范围、幅宽范围、线体高度、工位数量以及与前后整理设备的接口，使卷布包装段在纺织生产线中形成稳定的物流衔接。
