全自动高速箱式玻璃纸缠绕包装机

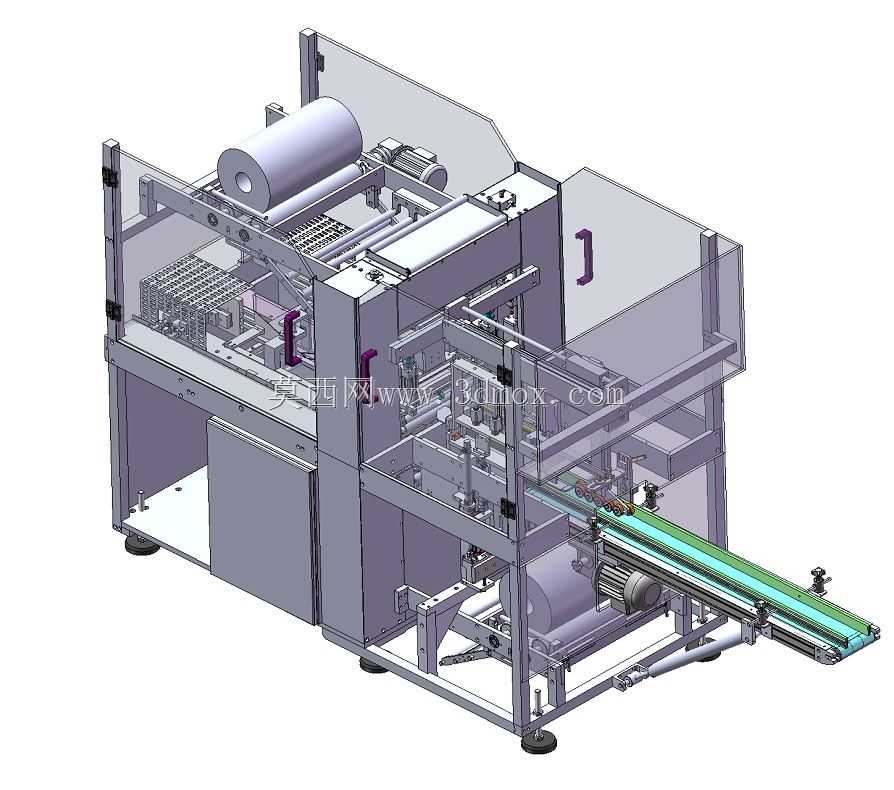

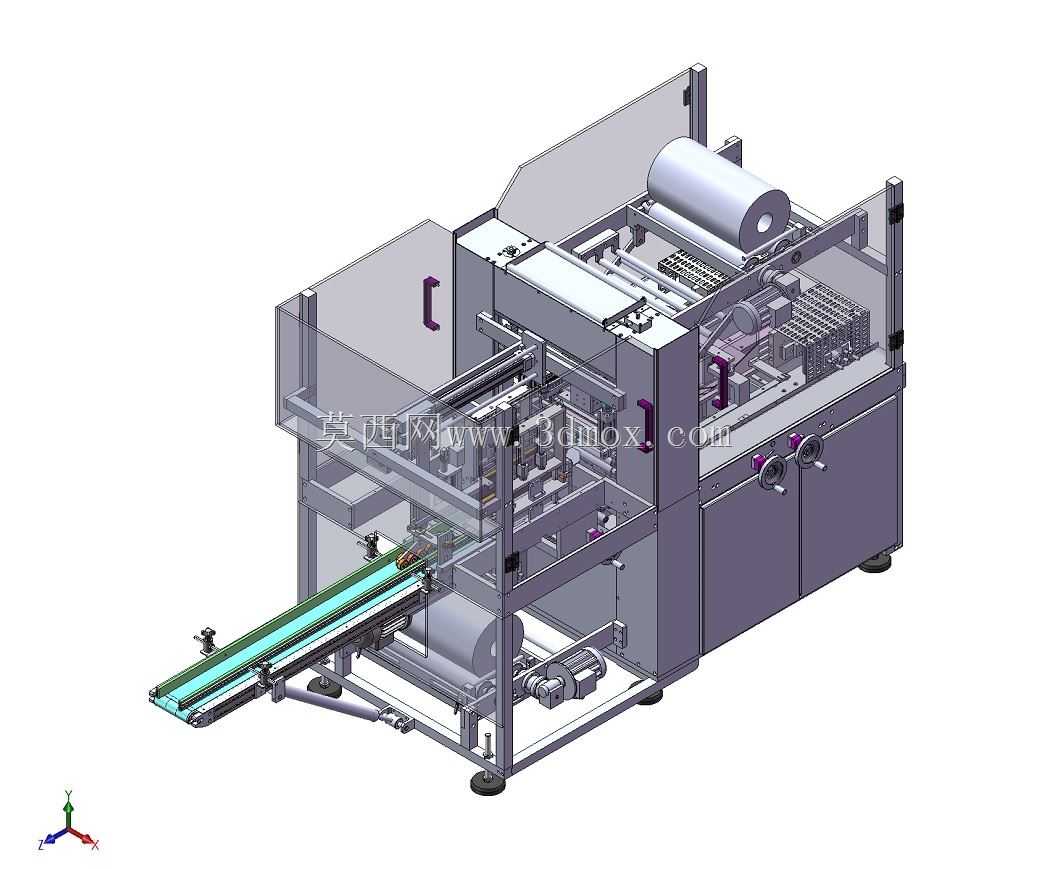

　　该套三维结构完整呈现了一台面向盒装产品外膜裹包工序的高速自动化缠绕包装设备，整机采用框架式封闭防护布局，将膜卷供料、牵引输送、裹包折边、热封裁切、成品输出等功能模块集成在同一刚性机架内，适配食品、日化、医药、文创等行业的纸盒外透明膜封装场景，可完成烟包样式的玻璃纸、BOPP膜、热封膜全自动裹包作业，替代人工套膜、折边、热封的零散工序，满足批量生产线的连续包装需求。设备前端配置带绿色导向护栏的板式输送线，输送面高度匹配常规车间流水线对接标高，线体两侧设置可调导向条，可根据待包装纸盒的宽度快速调整夹持间距，入料段预留光电检测安装位，能够实时识别进料状态，缺料时自动暂停膜料输送，避免空走膜造成耗材浪费。机身中部为核心裹包执行区域，

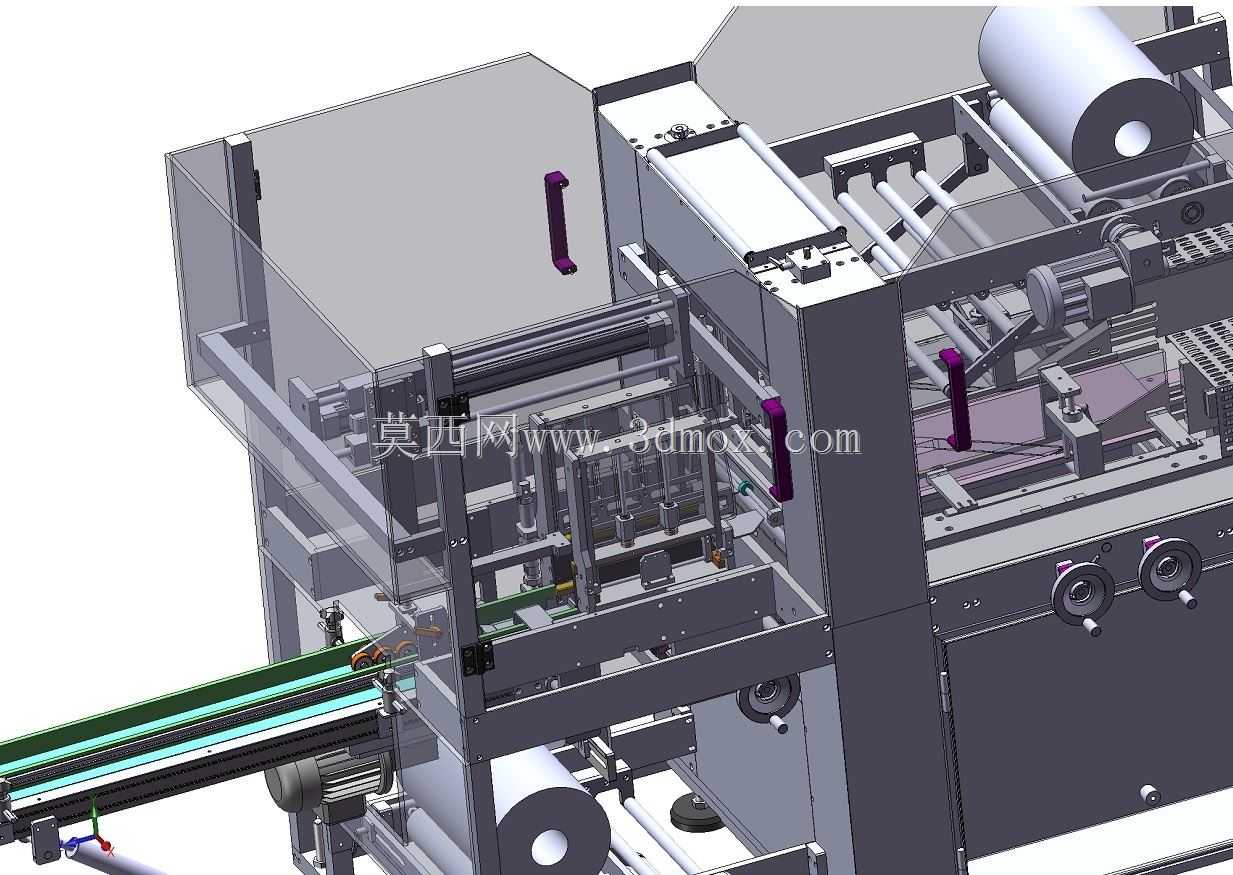

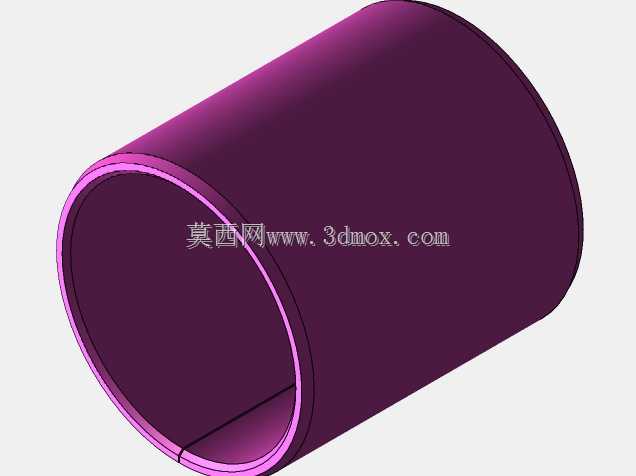

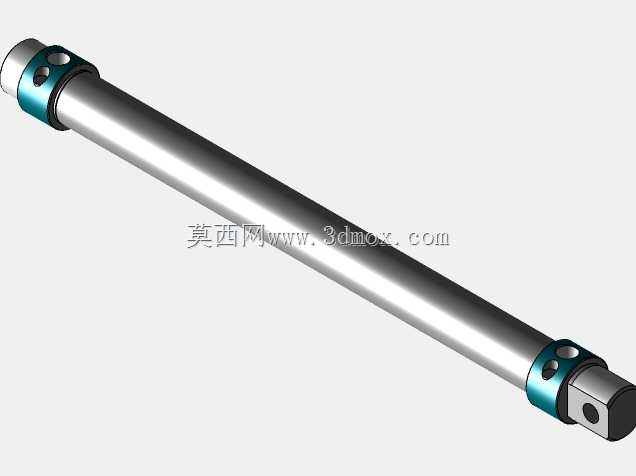

　　上方布置大直径膜卷安装工位，膜卷支撑轴带阻尼张力控制结构，可保证包装膜牵引过程中张力恒定，避免膜面拉伸变形、起皱或者偏移；膜料经由多根导向辊、展平辊送入裹包通道，辊系布局经过动线校核，膜料走膜路径无锐角折返，换卷操作空间预留充足，操作人员站在设备侧方即可完成膜卷装卸、穿膜引料作业。裹包通道两侧配置折边成型导板、同步牵引夹持机构，纸盒进入通道后被膜料完整包覆，侧边折角机构依次完成上下折边、端角插折动作，机构动力由内置传动组同步驱动，各动作相位通过机械传动链保证匹配，无需复杂多轴协同调试即可稳定运行。设备下部柜体集成动力传动组件、电气控制元件，柜体侧板设置可开合检修门，内部元器件排布预留散热与维护间隙，底部配置可调支撑脚杯，

　　可抵消车间地面的平整度误差，保证整机运行水平度；机架主体采用工业铝型材与钣金封板组合搭建，透明防护围挡既可以隔离运动部件保障操作安全，又能够直接观察内部裹包、封切的运行状态，设备侧方设置操作手轮与调节手柄，可针对不同规格盒型调整通道宽度、封切位置，换型时无需大规模拆解结构。从安装边界来看，整机长度方向包含前端进料输送与后端出料段，整体占地紧凑，进料端可直接对接上游装盒机出料输送带，出料端可连接后续检重、码垛工位，设备顶部膜卷工位预留吊装与更换空间，侧面预留电气走线、气路接入的接口位置，无需额外开挖地基，放置在平整硬化车间地面即可调平投用。结构设计阶段优先考虑了高速运行的稳定性：所有往复运动部件都做了动平衡考量，

　　传动件布置在机架重心附近，降低高速启停时的振动；封切工位的温度控制组件、裁切刀组都采用快装结构，日常清理粘膜、更换易损件时可以快速拆装；走膜路径上的所有导辊均做表面处理，避免刮伤透明膜面，保证成品包装膜面平整无划痕、折角规整，完全满足规模化生产中盒装产品外膜封装的工艺要求。
