双工位茶咖啡粉剂给袋包装机组

　　这套双转盘式粉剂包装装备主要面向小袋速溶茶粉、研磨咖啡粉、代餐粉及香辛料粉料的分装场景，常见于食品深加工车间的后段包装线，可衔接前端粉料混合、杀菌工序，后端直接对接重量复检、金属检测与装箱工位。整机采用左右对称的双计量转盘布局，两套下料计量机构同步运行，单工位完成取袋、开袋、充填、热封、打码、输出全流程，相较单通道粉剂包装设备产能提升接近一倍，在多品种小批量粉剂生产换型时，也可单侧运行另一侧清理换料，避免交叉混料。

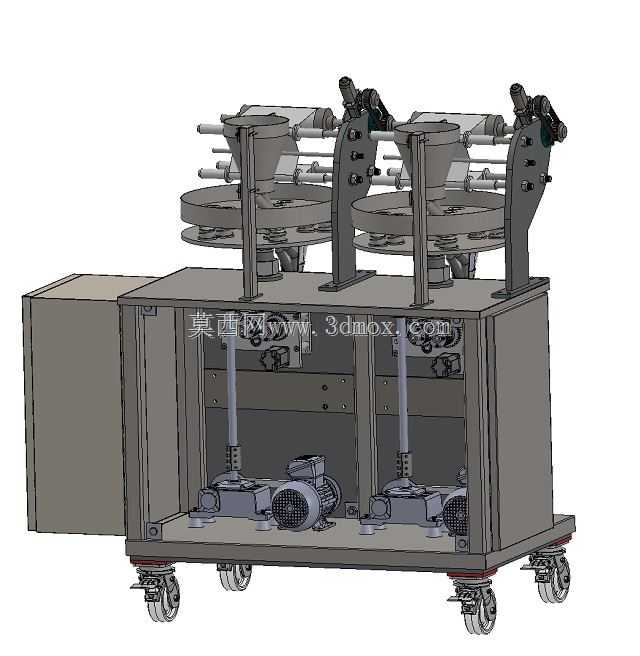

　　设备底部配置带刹车的万向脚轮与可调支撑脚，整机落地后无需预埋地脚螺栓，车间布局调整时可直接推移移位，就位后旋下支撑脚抵消脚轮弹性变形，保证高速计量时转盘无晃动。机身主体采用方管焊接框架外敷不锈钢蒙皮，接触粉料的料斗、计量螺杆、下料通道全部采用食品级304不锈钢，符合食品车间清洁要求，电控柜独立布置在机身侧端，与粉尘作业区物理隔离，降低粉剂侵入电气元件引发故障的概率。

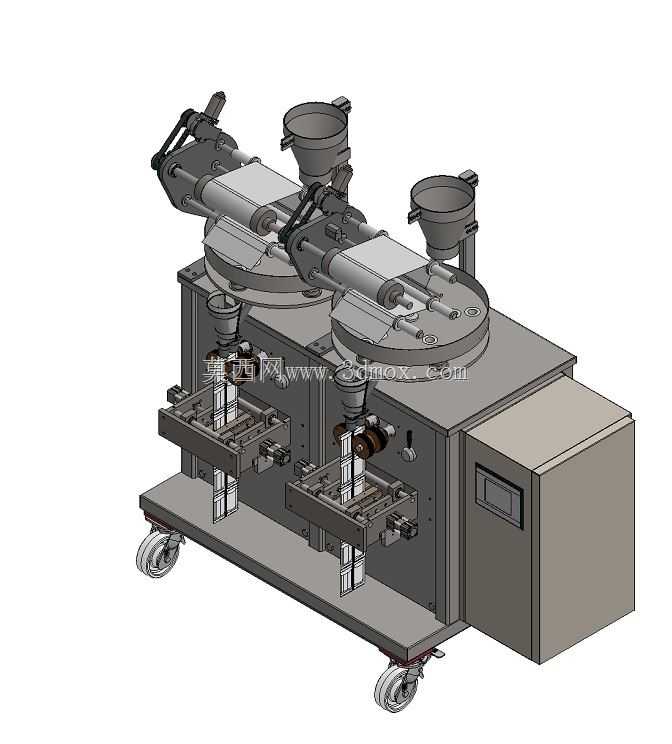

　　上方两个锥形储料斗搭配螺杆计量头，通过伺服电机驱动螺杆转数控制充填重量，针对茶粉、咖啡粉这类容重波动大、易架桥的细粉料，料斗内置搅拌破拱机构，持续翻动粉料避免下料空洞，计量精度可稳定控制在袋装重量的±1%以内。中部的双工位回转转盘沿圆周均布多个袋夹，包装袋随转盘步进回转，依次经过各执行工位：取袋位由真空吸盘从袋仓吸取预制袋，开袋位用两组吸盘反向撑开袋口，吹气工位向袋内吹入压缩空气使袋型完全展开，充填位计量螺杆将粉料注入袋内，随后经过两道热封工位分别完成袋口纵封与横封，封纹采用网纹结构保证粉剂夹边时仍能密封可靠，最后成品袋由拨袋机构推送至输出输送带。

　　布局设计阶段将重型计量驱动组件全部布置在机身台面上方靠近回转中心的位置，降低整机重心偏载，两侧的充填执行机构对称排布，运转时的往复惯性力可部分抵消，减少设备高速运行的振动。机身正面预留透明防护门安装位，运动部件全部封闭在防护内，仅操作触控屏外露在电控柜侧面，操作人员调参时无需进入运动区域。安装边界方面，整机长度方向约三米二、宽度一米六，含上方料斗总高约两米一，设备四周需预留不小于八百毫米的维护通道，顶部储料斗位置需预留粉料提升加料的操作空间，地面承重要求不低于每平方米五百千克，外接气源需稳定提供零点六兆帕压缩空气，供电采用三相五线制接入电控柜。

　　结构建模时完整还原了螺杆计量组件的螺旋叶片与料斗配合间隙、转盘分度凸轮的传动链、热封缸的浮动连接结构，袋夹的扭簧压紧、吸盘的真空回路走线都做了实体表达，工程人员可直接在此基础上调整计量螺杆参数适配不同粉料目数，或更换袋夹组件适配不同宽度的预制袋，也可根据车间产能需求删减单侧机构改为单通道机型，模块化的框架设计让变型设计的改动量控制在较小范围。
