柴油发电机组承载底座焊接结构

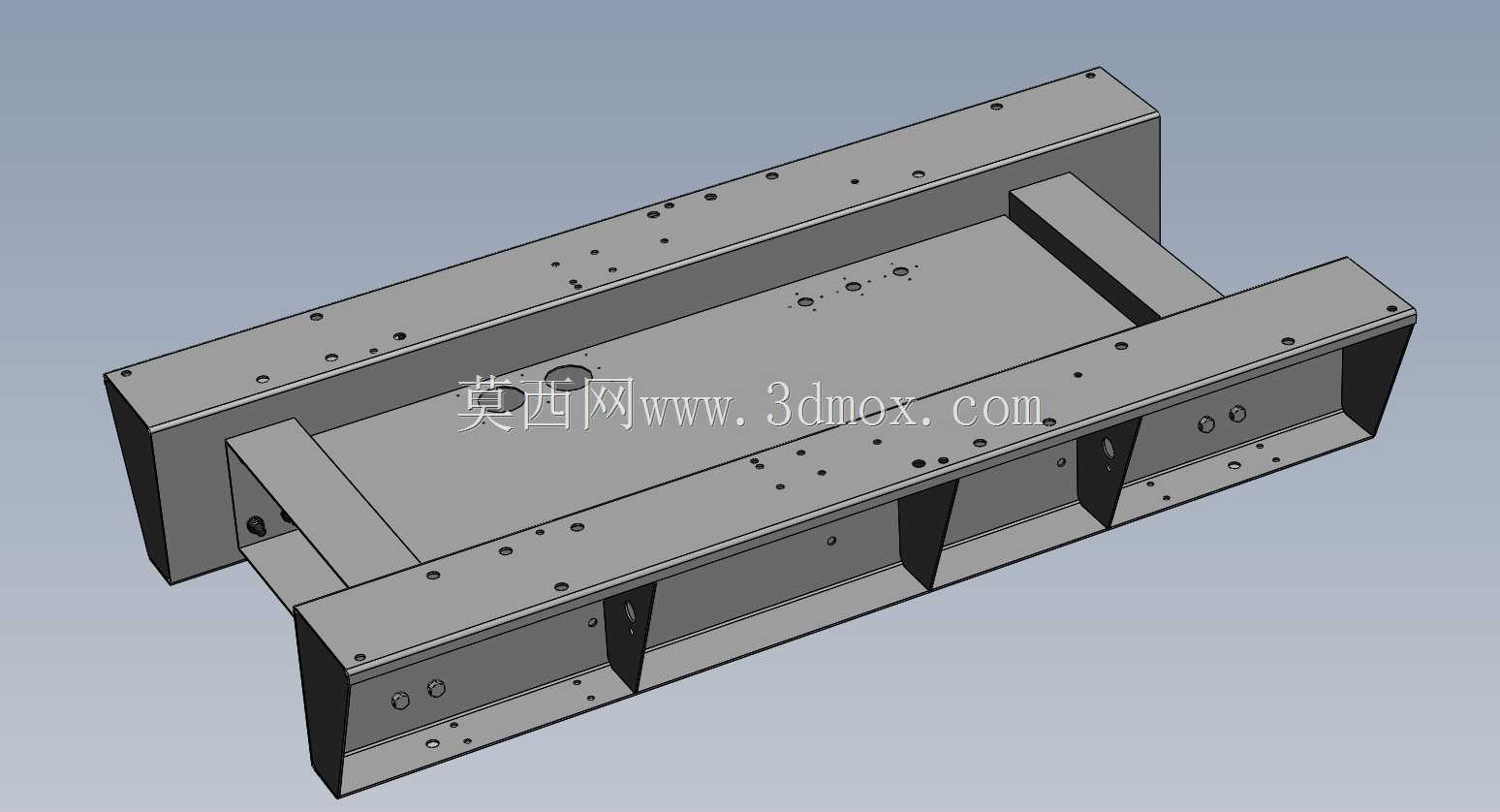

　　该结构面向固定式柴油发电机组的底部承载需求，采用双纵梁搭配横向承托板的焊接框架形式，整体为长条形敞口机架，主要承担发动机、发电机、散热水箱、燃油箱及附属管路在机组运行时的静载与振动载荷。现场布置时，这类底座直接落在混凝土基础或减震垫上方，四周预留地脚螺栓穿孔，既可以做成刚性安装，也可以在梁下布置橡胶减震器，阻断柴油机往复惯性力向厂房地面传递。

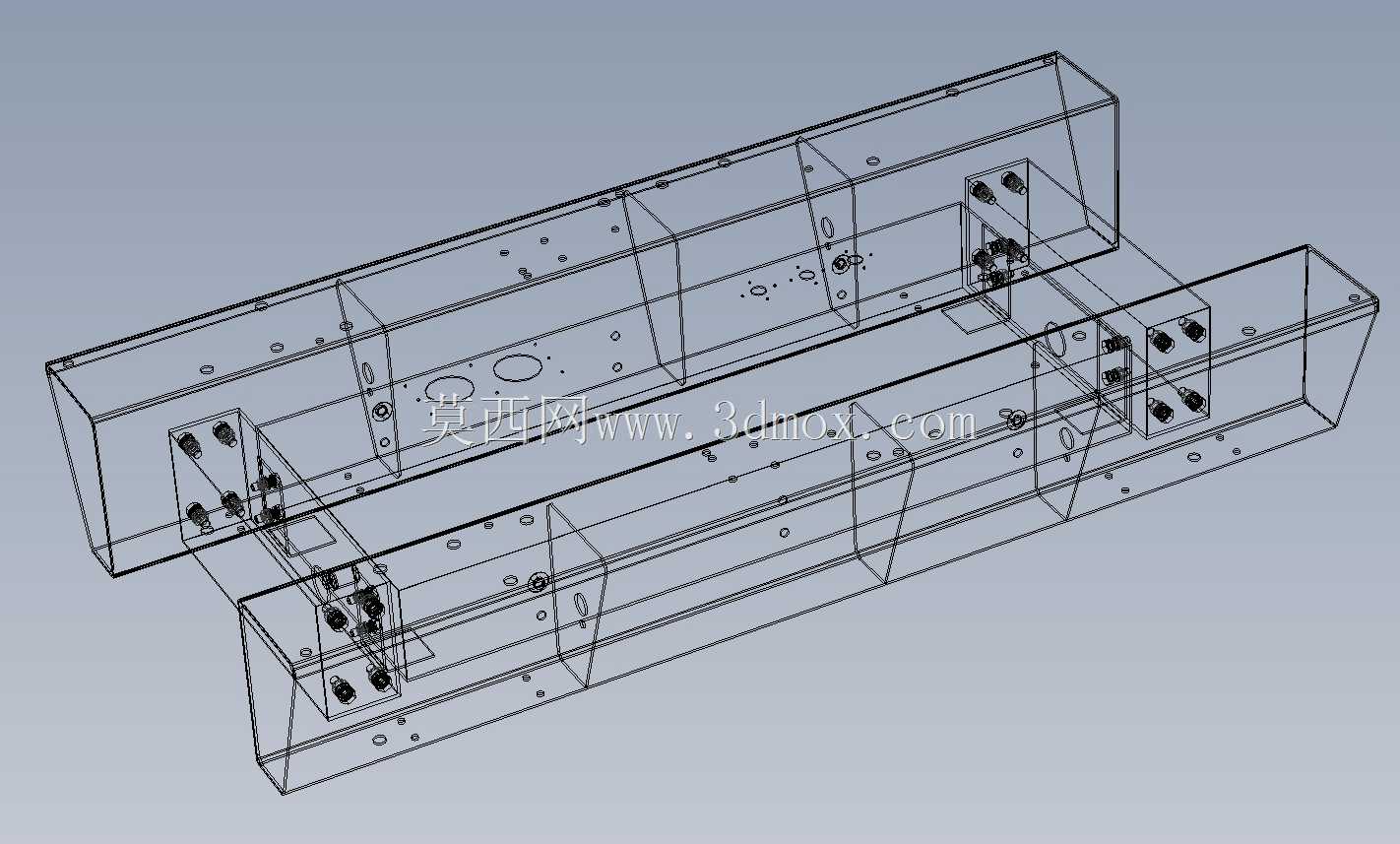

　　从受力路径看，两根纵向主梁沿机组长度方向贯通，截面采用槽形折弯或型钢拼焊，开口朝向内侧，梁面按发动机缸体支脚、发电机端盖支座、散热器安装架的位置加工出多组螺栓孔。主梁并不是简单等距开孔：靠近柴油机前端输出侧的孔位对应主承重支脚，间距和孔径都更大；发电机端因转子质量集中，支座区域同样加密了腹板加强。中间大面积平板用于承托机组底部轮廓，板上分布的小孔一部分走线束、油管和排烟管固定卡，另一部分作为装配时的定位与起吊辅助孔。

　　设计思路上，底座没有采用整块厚板，而是用梁板组合控制重量。纵梁腹板之间间断布置三角形筋板，筋板位置避开油底壳放油螺塞和机油滤清器的维护空间，保证机组落位后人员能够从侧面伸手完成常规保养。横向连接段把两根纵梁锁成整体，防止吊装和运输过程中框架出现扭曲；端部封板提高扭转刚度，同时减少焊缝在边角处的应力集中。

　　安装边界需要重点核对几组尺寸：底座总长要覆盖发动机飞轮壳到发电机后端盖的距离，并在散热器端留出水管和风扇护罩的余量；宽度方向以机组公共支脚外侧为准，两侧留出叉车孔或吊装捆绑空间。梁面安装孔必须与发动机、发电机样本中的支脚孔距一致，若后期更换不同功率机头，孔系通常需要重新配钻。基础高度方面，槽形梁内部可兼作机组燃油箱或积液槽，但作为油箱使用时必须处理焊缝渗漏和气密问题；若仅作底座，则需在低位开设漏液孔，便于清洗积水和油污。

　　建模时先按机组总装中心线搭建骨架，确认曲轴中心线、发电机转子中心线与底座纵向对称面重合，再分别建立纵梁、横板、筋板和封板。钣金件要体现折弯半径、板厚和焊接坡口，孔位按实际加工方向绘制，避免把现场配焊孔误标成预制孔。结构校核关注柴油机额定转速下的底座固有频率，应避开机组点火频率和减震垫固有频率，防止共振；起吊工况则按整机重量乘以动载系数检查吊点附近梁的变形。

　　实际应用中，这类底盘常见于备用电源机房、野外施工供电、工厂应急电站等场景。结构越规整，机组对中、管路布置和后期维护越方便；过度追求轻量化会导致支座下沉和同轴度偏差，而盲目加厚又会增加运输与吊装成本，因此梁板厚度、筋板间距和孔位布局都需要围绕具体功率段的载荷来平衡。
