24V75W工业开关电源结构设计

　　这款24V额定输出、75W功率等级的直流供电装置，在工业自动化控制场景中覆盖极广的适配范围，从小型传感器组网供电、低压继电器回路驱动，到桌面式小型测试工装、嵌入式工控板卡的直流馈电，都能匹配对应的负载需求。不同于消费类电源的轻量化设计思路，这款电源从结构层面就优先考虑工业现场的安装可靠性与长期运行的散热需求，整体采用封闭式金属壳体结构，壳体主体采用弯折成型的冷轧钢板材质，表面做黑色哑光喷塑处理，既可以隔绝车间内的粉尘、切削液飞溅对内部电路的侵蚀，也能形成连续的电磁屏蔽层，降低周边伺服驱动器、变频设备的电磁干扰对电源输出稳定性的影响，同时避免电源自身的开关谐波串入周边弱电信号回路。

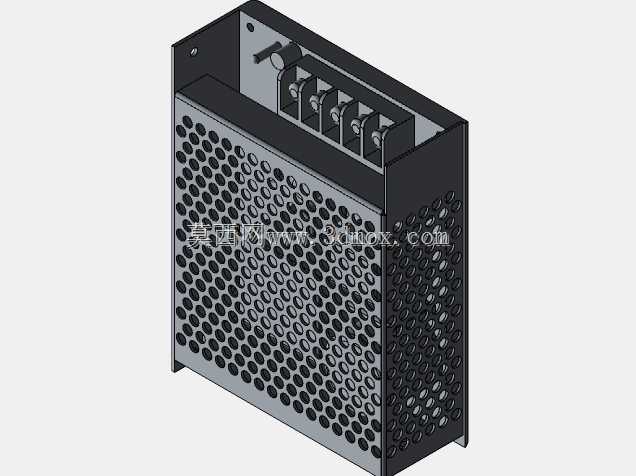

　　壳体的三个外露立面全部冲压成型了密集的圆形通风孔，孔位排布避开内部PCB板的器件安装位，不会出现器件从通风孔外露的安全隐患，同时形成上下贯通的自然对流风道：内部功率器件工作产生的热量通过器件与壳体的导热连接传递到金属壳壁，再通过通风孔的空气对流完成热量交换，在75W满功率输出的工况下，不需要额外加装散热风扇就能满足温升要求，也避免了风扇转动带来的积尘、寿命短板问题，适配长期不间断运行的工业现场需求。壳体的安装侧预留了两个带沉台的固定安装孔，安装孔位的中心距符合常规低压电气安装的通用尺寸规范，可以直接固定在设备电控箱的标准安装梁上，也可以通过配套的安装支架固定在设备内壁的平整平面上，安装边界预留足够的接线操作空间，接线端子侧的操作空间不需要额外预留过大的检修距离，适合电控箱内部紧凑布局的安装需求。

　　接线端采用栅栏式螺钉接线端子，端子排的排布按照交流输入、接地、直流输出的顺序依次排列，不同功能的端子之间设置凸起的绝缘隔离筋，避免接线过程中导线丝外露造成的短路风险，每个端子的螺钉压紧力适配0.5-2.5平方毫米的多股铜芯导线，满足不同功率回路的接线载流要求，端子上方的壳体延伸出挡边结构，可以防止上方掉落的金属碎屑直接落到接线端子上造成短路故障。壳体的拼接结构采用无外露螺钉的卡扣加内部点焊的连接方式，整体结构刚性充足，在运输、安装过程中受到常规的磕碰、挤压不会出现壳体变形、接缝开裂的问题，壳体的边角位置都做了小半径的倒角处理，避免安装操作过程中锋利的钣金边角划伤操作人员。

　　从结构设计的细节来看，这款电源的内部空间预留了足够的安规爬电距离，高压侧与低压侧的隔离间隙符合低压电气设备的安全规范，PCB板的固定柱与壳体一体冲压成型，不需要额外加装塑料隔离柱，减少了装配工序的零件数量，也提升了内部结构的抗震性能，在设备运行产生的持续振动工况下，不会出现PCB板松动、器件引脚脱焊的问题。电源的整体外形尺寸控制紧凑，在同功率等级的工业电源中属于体积偏小的规格，不会占用过多的电控箱内部安装空间，输出端的电压调节电位器预留了调节孔，不需要拆开壳体就可以完成输出电压的小幅校准调整，适配不同线路压降场景下的末端电压补偿需求。在实际选型应用中，这款电源可以直接替换同功率等级、同安装尺寸的同类工业供电产品，不需要重新改动电控箱的安装孔位与接线布局，对于老旧设备的电源备件替换、小型自动化设备的批量配套都有很好的适配性，结构设计上的冗余考量也能适应车间内宽温度范围、高粉尘、轻度振动的复杂工况，不需要额外增加防护外罩就可以直接安装使用。
