数控加工中心多类型切削刀具套装

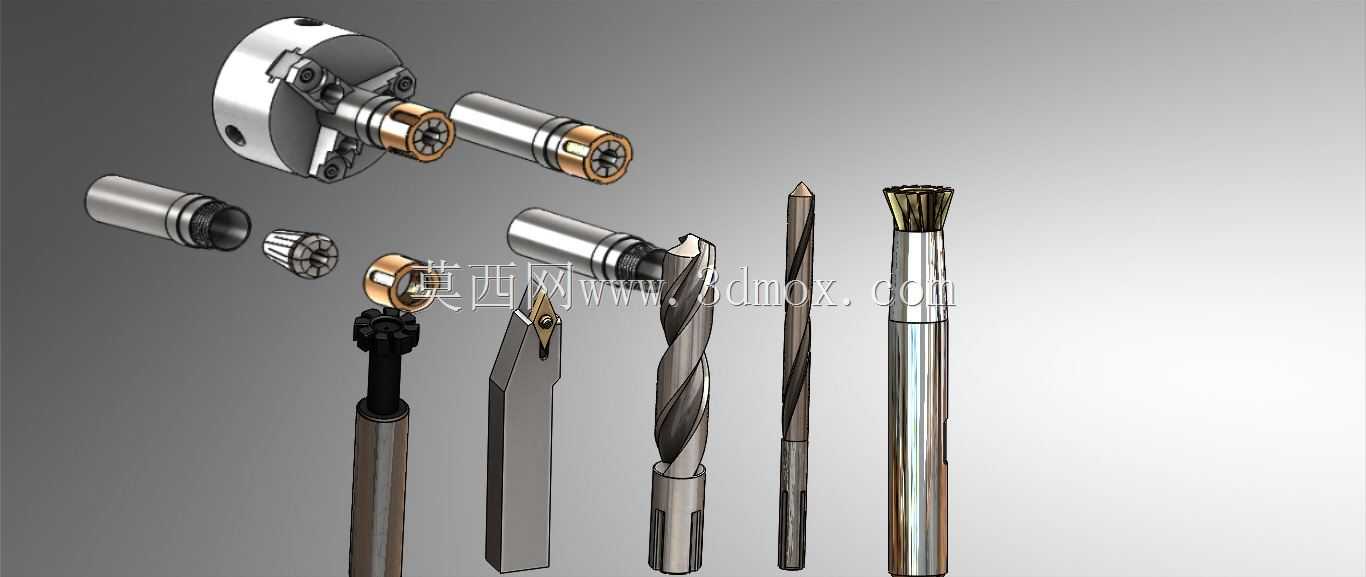

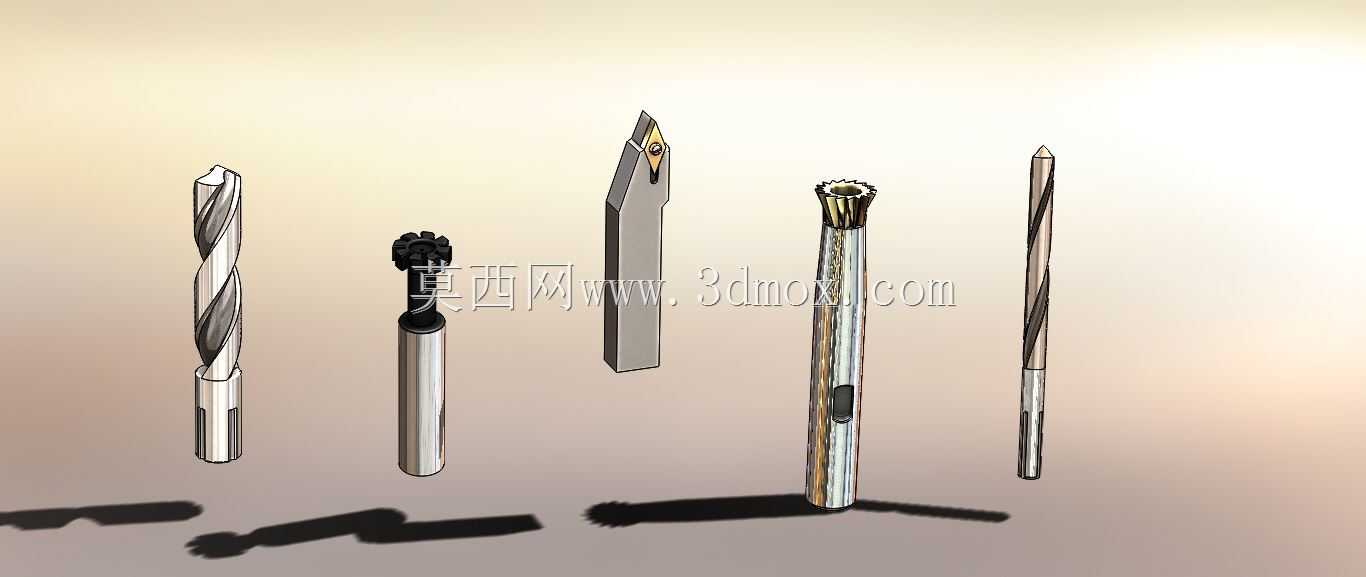

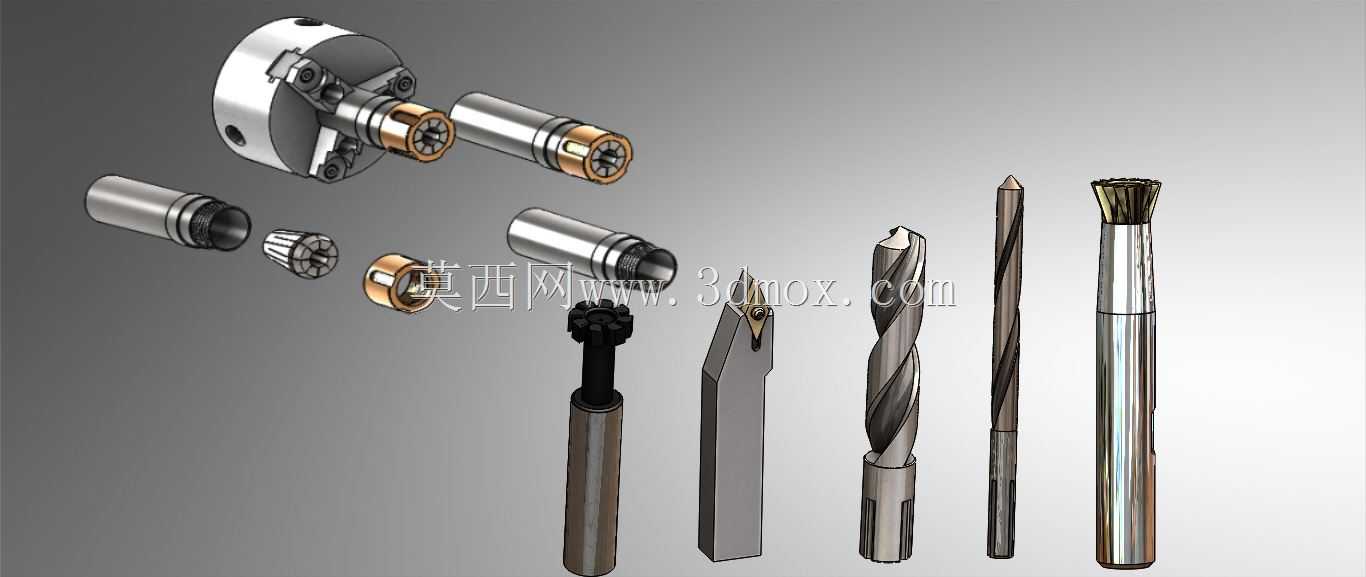

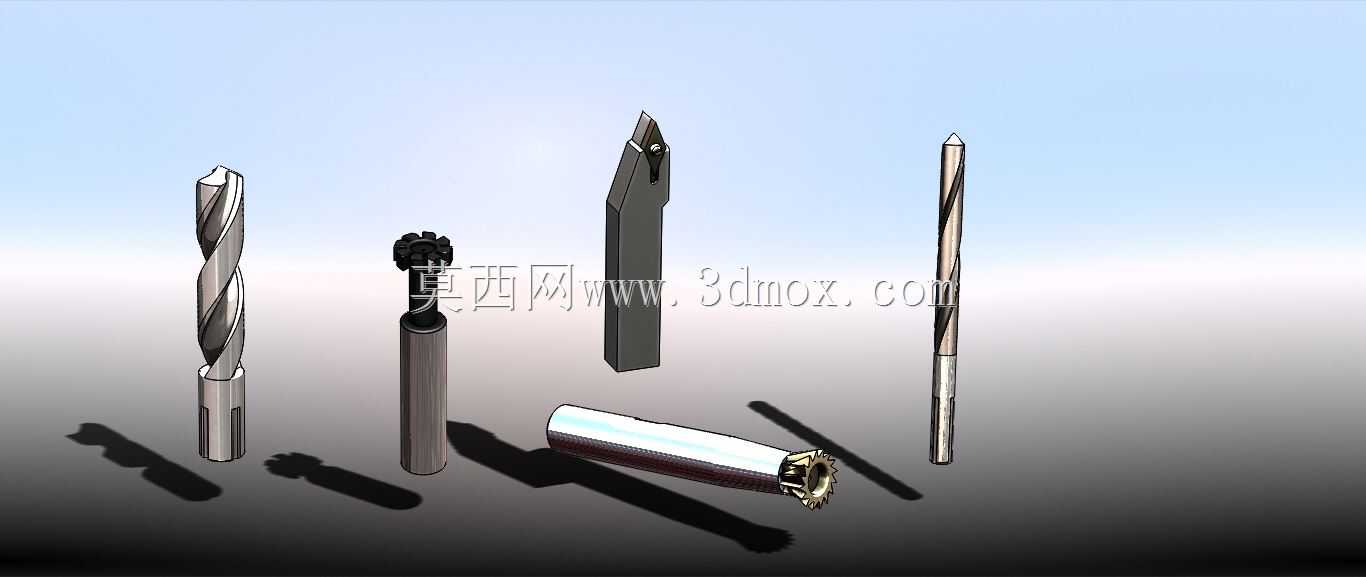

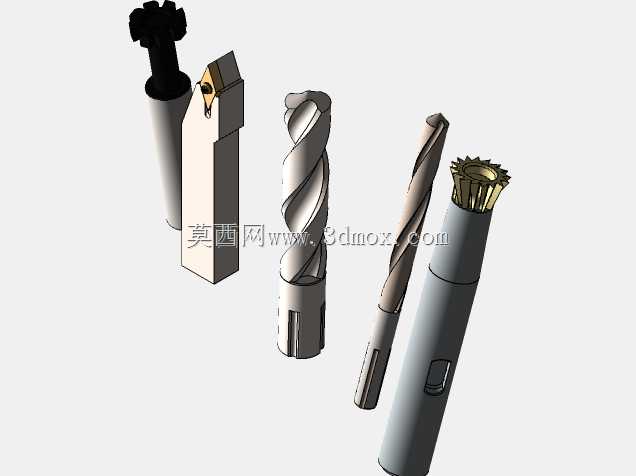

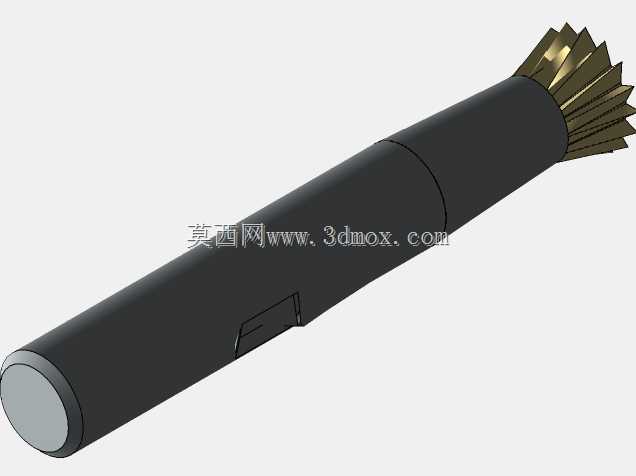

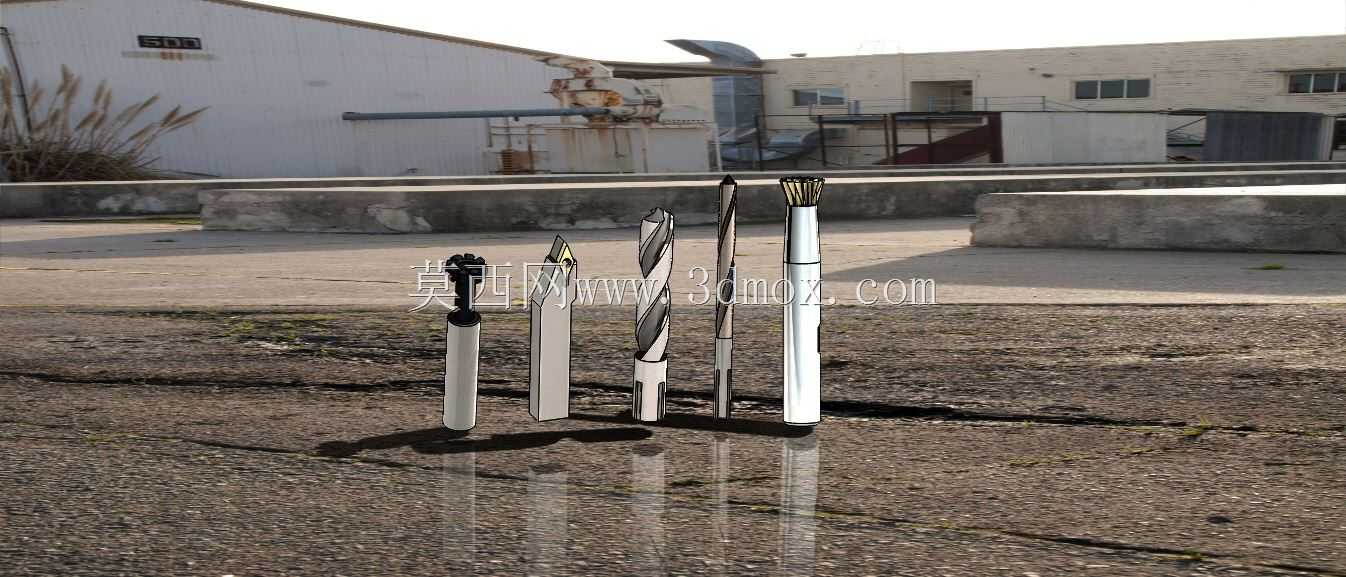

　　这套三维结构件覆盖了数控铣削、车削、钻削工序里最常用的一批切削与装夹工具，从直柄麻花钻、立铣刀、锥面锪钻、镗杆到可转位车刀、弹性筒夹刀柄都做了完整还原，适合工艺人员在搭建加工单元、做刀库布局校核或者工装方案演示时直接调用。

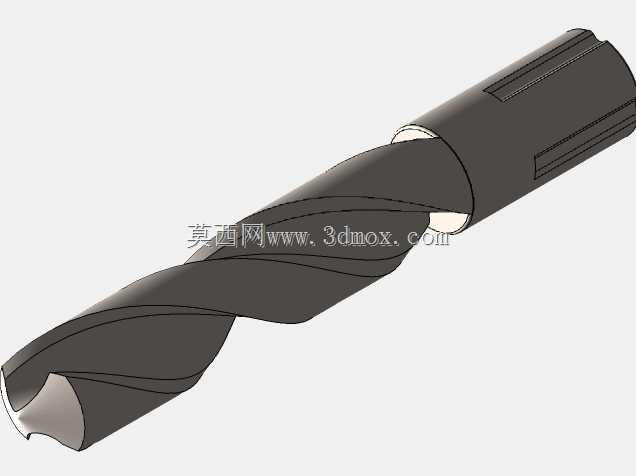

　　从实际产线使用场景来看，这类刀具主要服务于立式加工中心、数控车床以及复合车铣设备。不同刀具的分工非常明确：高速钢麻花钻承担实体毛坯的初孔加工，螺旋槽排屑路径在三维里按真实导程做了连续曲面，刃带、横刃和顶角的几何关系都保留了下来；立铣刀用于型腔开粗、轮廓精铣和台阶面加工，模型里可以清晰看到周刃与端刃的衔接方式，刀体颈部做了避空处理，避免深腔加工时刀杆与已加工侧壁发生刮擦。

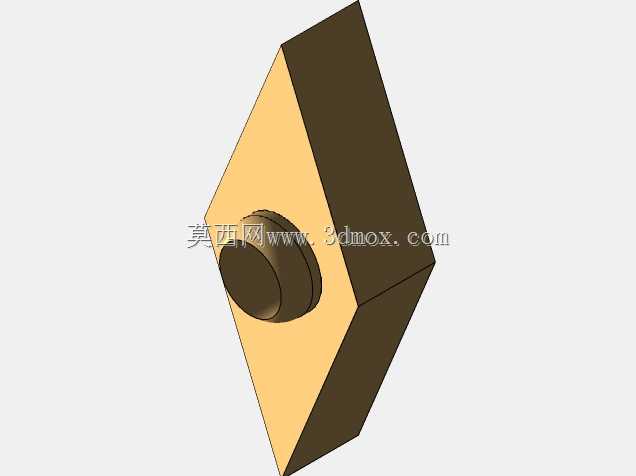

　　镗刀杆和可转位车刀部分对应孔系精加工与外圆、端面车削工况，镗杆头部的微调机构、刀片压紧螺钉以及刀垫位置都按装配关系建模，方便在做干涉检查时确认刀尖回转半径与工件内壁的最小间隙。配套的ER弹性筒夹、锁紧螺母和刀柄本体组成了完整的夹持系统，锥柄与主轴端面的贴合面、拉钉位置都有明确边界，导入装配体后可以直接模拟换刀机械手抓刀、刀库卡位以及主轴锥孔配合的全过程。

　　设计思路上，整套模型没有把刀具简化成光杆圆柱体，而是把工程现场最关心的功能特征逐一保留：刀柄的夹持直径、刃部工作长度、刀具总悬伸以及最大切削直径都按比例呈现，结构工程师在规划工件装夹方案时，可以直接把这些刀具模型调入工位，校验Z向行程是否足够、刀具有没有和夹具压板或安全护罩发生碰撞。对于多工序集中的零件，还能按照工步顺序把不同刀具排布到刀库中，核对相邻刀位的直径差，避免大刀径刀具在旋转时蹭到邻位刀具。

　　外形与安装边界方面，直柄刀具的圆柱柄部按标准夹持直径构建，装入筒夹后锁紧螺母的外圆轮廓、扳手槽位置都清晰可见，方便确认主轴端面到螺母下端的安全距离；锥柄刀柄的锥度段与法兰端面给出了明确的装配基准，在虚拟机床里对接主轴时，可以直接以锥面和端面做配合约束。细长刀杆部分还原了实际加工中需要控制悬伸比的特征，模型上能够直观测量刃长、颈长与柄部长度的比例，帮助工艺人员在选型阶段判断刚性是否满足切削参数要求，减少试切过程中因颤振导致的让刀和表面振纹。

　　对于做加工节拍仿真的工程师，这套刀具还可以用来定义不同工步的刀具长度补偿与半径补偿参照，刀尖点、刀心点的位置在模型上容易拾取，配合工件毛坯和夹具模型就能完成从下料、钻孔、铣腔到精镗的全流程动作验证。
