多工位上料枕式卧式包装生产线

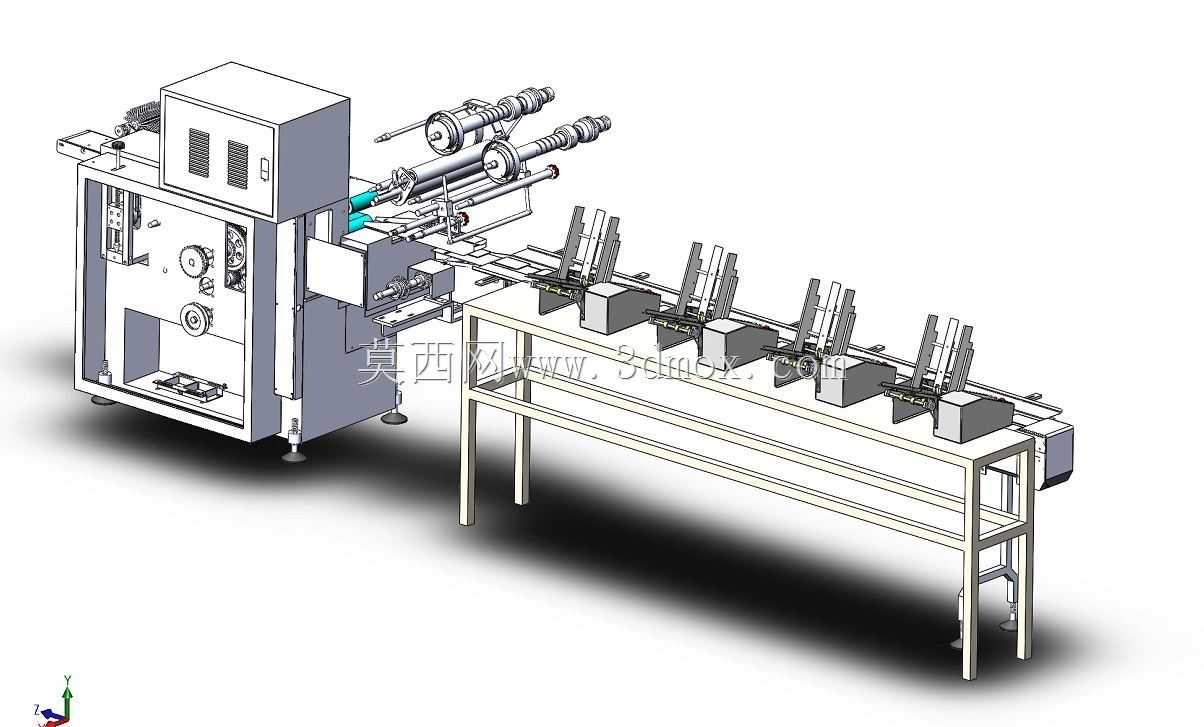

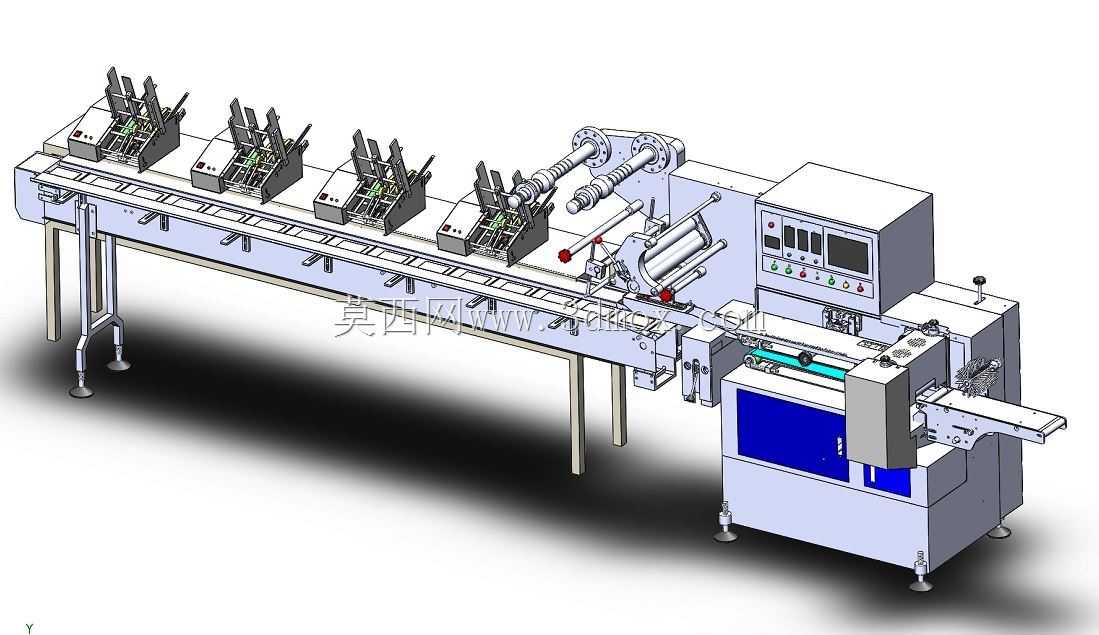

　　这套卧式枕式包装线的三维结构，面向需要将多类散件、卡片、小规格片状物料自动排序并完成连续裹包封切的生产场景，常见于日化配件分装、食品独立小包、文具卡片封装、医药说明书配包以及小型五金件套袋工序。产线前段排布了多组独立的物料上料工位，每组工位都带料仓堆叠位、分料拨叉与错位检测挡块，作业人员只需将待包装物料按垛码入对应料仓，分料机构就会按照主机节拍逐件把物料拨送到长距离输送网带上，多工位可同步投放不同配件，也可单工位运行，适配单品包装和多件组合套装包装两种工艺。

　　长距离输送段采用分段式机架设计，主架体用方管焊接后做调平支脚布置，支脚底部带防滑减震垫，输送面选用链杆式网带，相比平皮带，链杆网带在推送薄片状物料时不会出现打滑偏移，物料在输送过程中的定位基准始终贴靠侧边导向护栏，护栏的宽度可通过手拧螺杆快速调整，换产不同宽度产品时不需要整体拆卸护栏。输送段的长度预留了足够的物料排布间距，多工位上料后物料之间的节距由前端分料机构和输送伺服的速比匹配，保证进入包装主机前每一件物料都落在包装膜的指定封切区间内，不会出现空包、切料或者物料卡在封辊缝隙的问题。

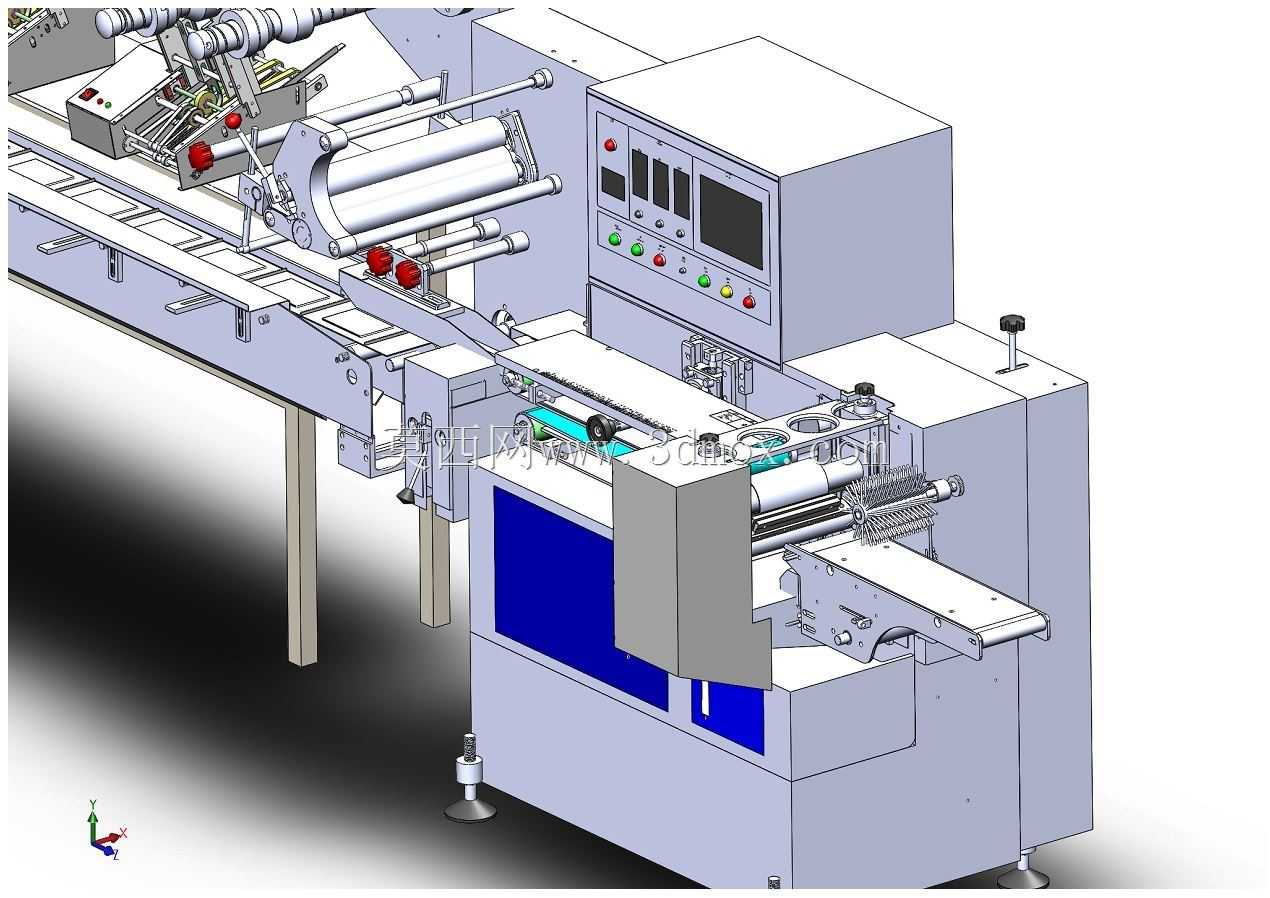

　　主机部分集成了包装膜放卷架、张力缓冲摆杆、成型器、中封牵引轮、端封切刀以及成品输出输送带。放卷架采用悬臂式装膜结构，膜卷穿料轴带自锁锥套，换膜时松开锁紧手柄即可抽出旧卷纸筒，新膜穿过导向辊后绕经张力摆杆，摆杆背后的电位器会实时反馈膜料余量与拉伸张力，张力出现波动时牵引辊会自动微调送膜速度，避免包装膜拉皱或者拉断。成型器为可调式翻领结构，根据包装袋宽度可更换导向侧板或者调整成型翼板的开合角度，平膜经过成型器后自然对折成筒状，物料从成型器中心通道推入膜筒内部，随后两侧膜边进入中封轮，中封轮表面压网纹，加热后把两层膜的搭接边压合密封，牵引动作同时承担膜料向下游输送的动力。

　　端封工位采用旋转式热封切辊，辊体内置加热管与温度传感器，封切温度根据包装膜材质设定，PE、复合膜、热封纸都可通过调整温度与压合间隙适配，封辊的旋转相位和主机输送主轴通过机械传动联动，保证每一次封切都正好落在两个包装袋之间的空白区域，封合完成后废边料由侧边的废膜收卷机构同步卷取，成品袋则顺着输出输送带送出主机，可直接对接后续的重量检测、金检或者装箱工位。主机侧的控制柜内嵌了温控模块、变频驱动与操作按钮面板，面板上的数显屏可实时显示封切温度、运行速度、物料计数与故障代码，急停按钮布置在机身操作侧的醒目位置，沿线多个工位也可外接急停拉线，出现卡料时可瞬间停机。

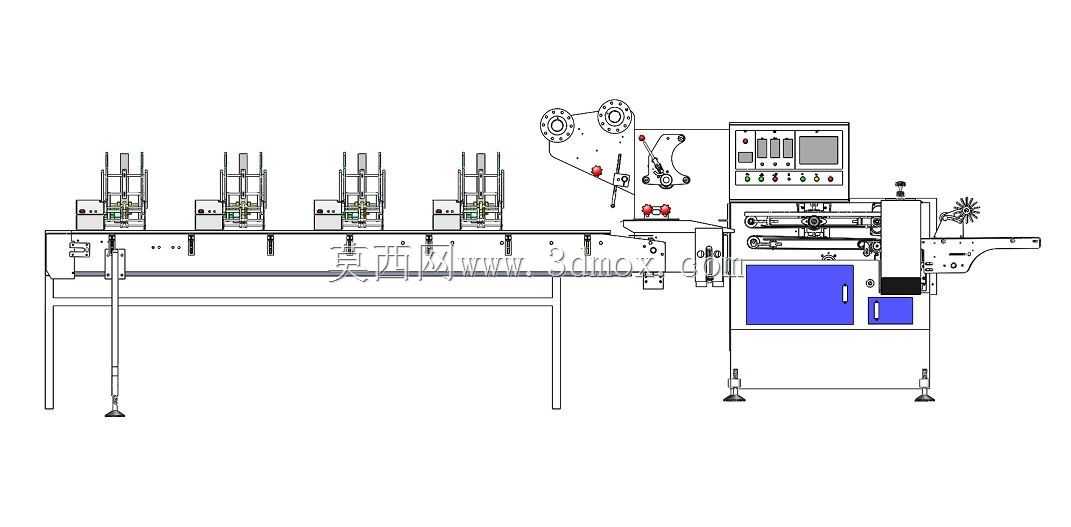

　　从安装边界来看，整条产线沿直线排布，前段上料输送段长度占整体总长的三分之二左右，主机部分位于产线下游，设备总宽度在操作侧预留了人员补料、换膜的通行空间，维护侧留出至少半米以上的检修距离，方便操作人员打开护罩清理封辊残留的膜渣、更换切刀。整机的进料高度和出料高度都按照常规车间流水线的对接高度设计，支脚的可调行程能够补偿地面的平整度误差，不需要额外做预埋地基，放置在硬化车间地面即可调平运行。结构设计阶段把所有传动链轮、皮带轮都布置在机身内侧并加装透明防护门，运动部位的护罩均带安全联锁，开门时主机自动断电，既满足日常观察运行状态的需求，也能避免操作人员误触运动部件。各上料工位的分料机构采用模块化安装方式，通过螺栓固定在输送架的T型槽上，可根据产品工艺需求增减上料工位数量，不需要改动主输送架的主体结构，柔性适配不同批次的包装工艺。
