薄纸湿巾折叠装盒包装生产线

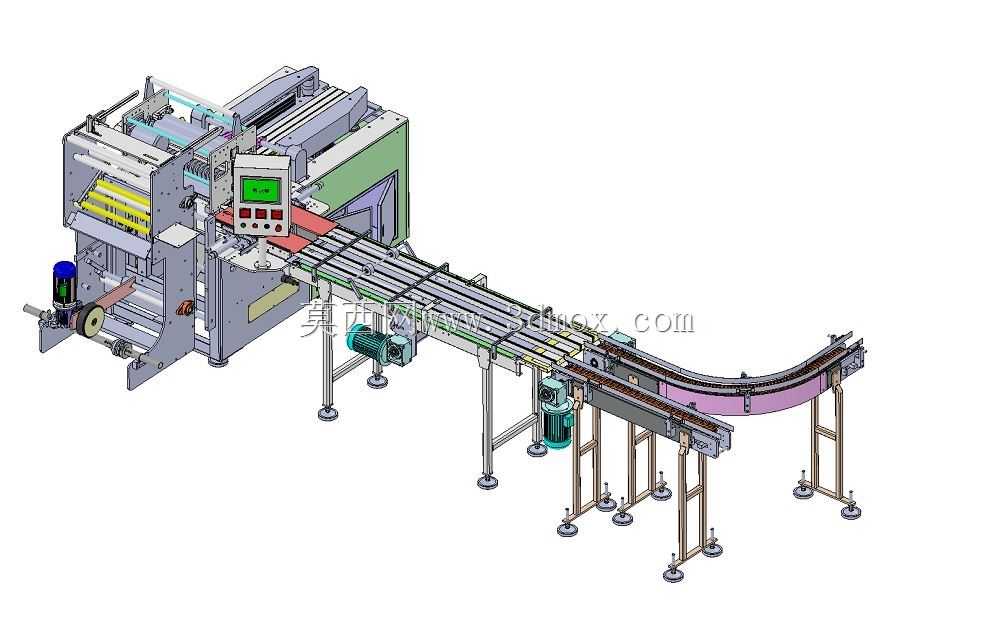

　　这套产线模型面向湿巾、薄纸类单片或叠片产品的后段包装工序，把前段来料整理、折叠、输送、装盒、封盒动作整合在同一节拍内，适合卫生用品车间里从连续片材到盒装成品的连续化生产。现场布置时，弧形输送段承担来料转向与缓存作用，可对接上游切片或折叠设备，直线段把物料按固定间距送入装盒工位；主机部分集中完成纸盒撑开、物料推入、盒舌折合等动作，整机占地沿输送方向展开，转弯半径、支腿落点和检修通道都需要在车间布局阶段提前校核。

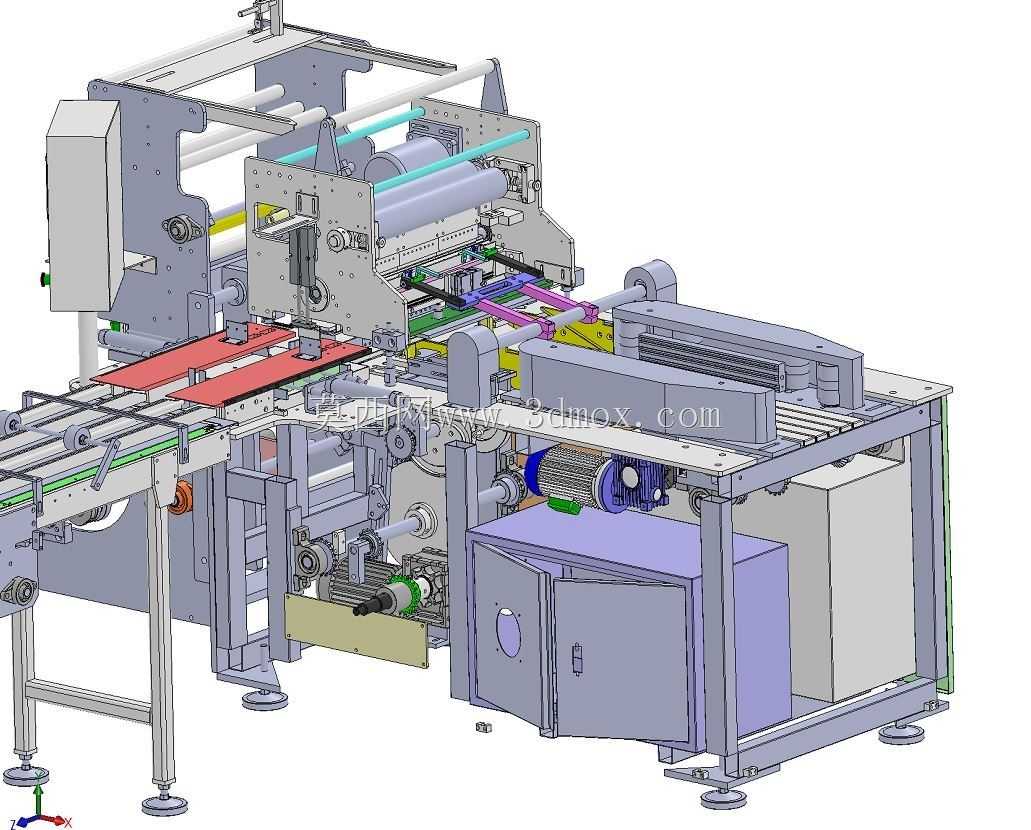

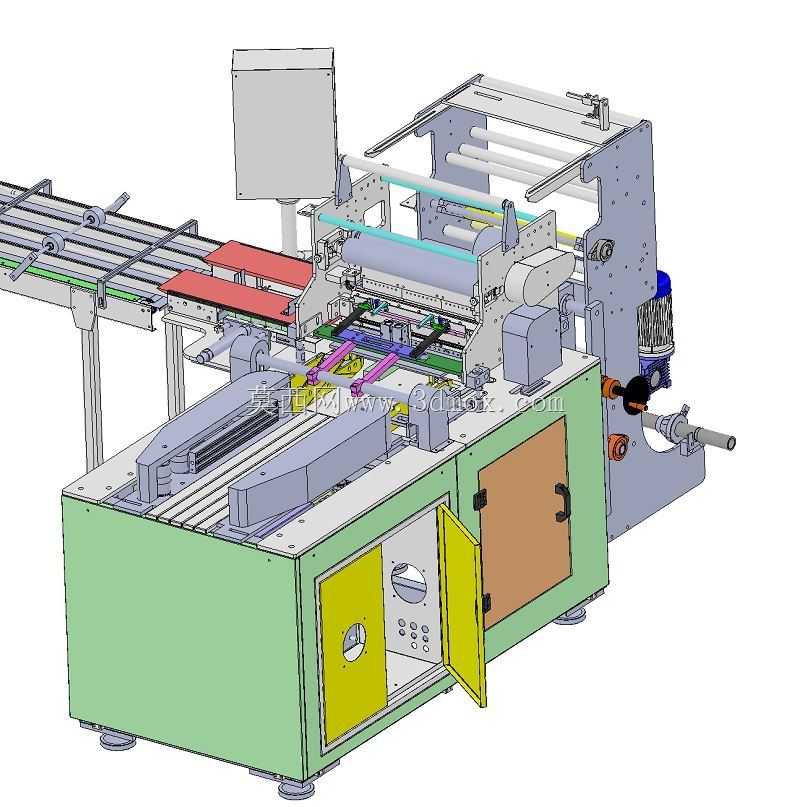

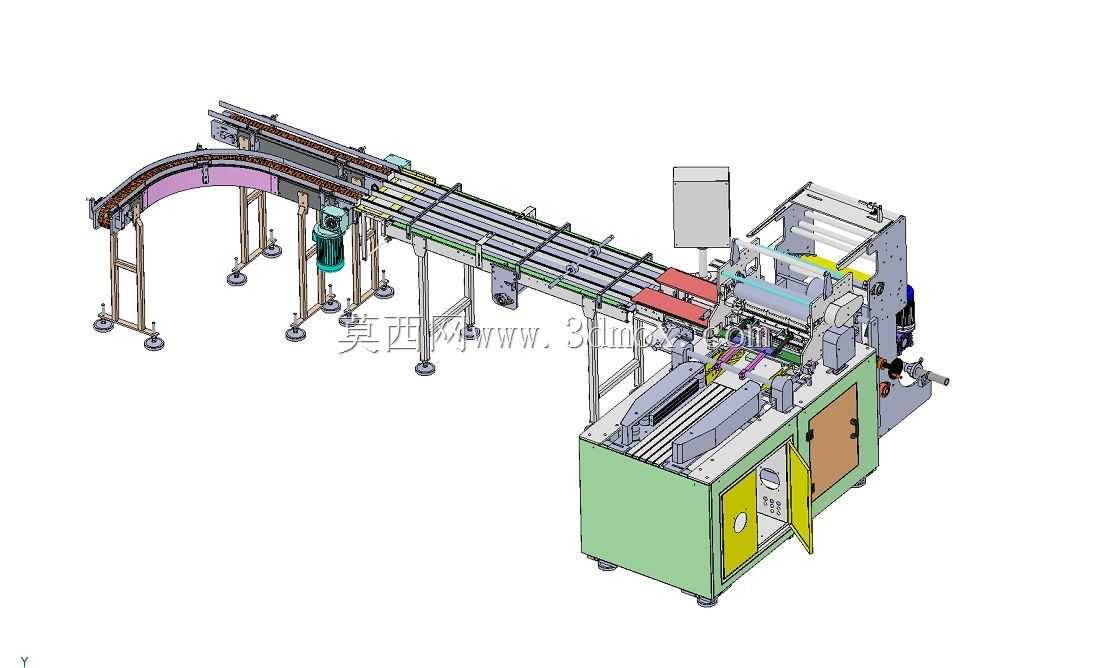

　　从结构组成看，线体采用型材框架与可调支腿，输送面高度可根据操作人员站位和上下游设备接口微调；弧形段内侧设置导向护栏，防止薄软产品在转向时偏出，护栏间距随产品宽度调整。主机箱体下部布置动力与控制元件，柜门开启方向预留维护空间，上部执行机构分层布置：料仓或盒坯放置区位于操作侧，推料机构沿水平方向往复运动，折舌、压合部件围绕装盒路径排布，动作顺序由控制系统按节拍联锁。

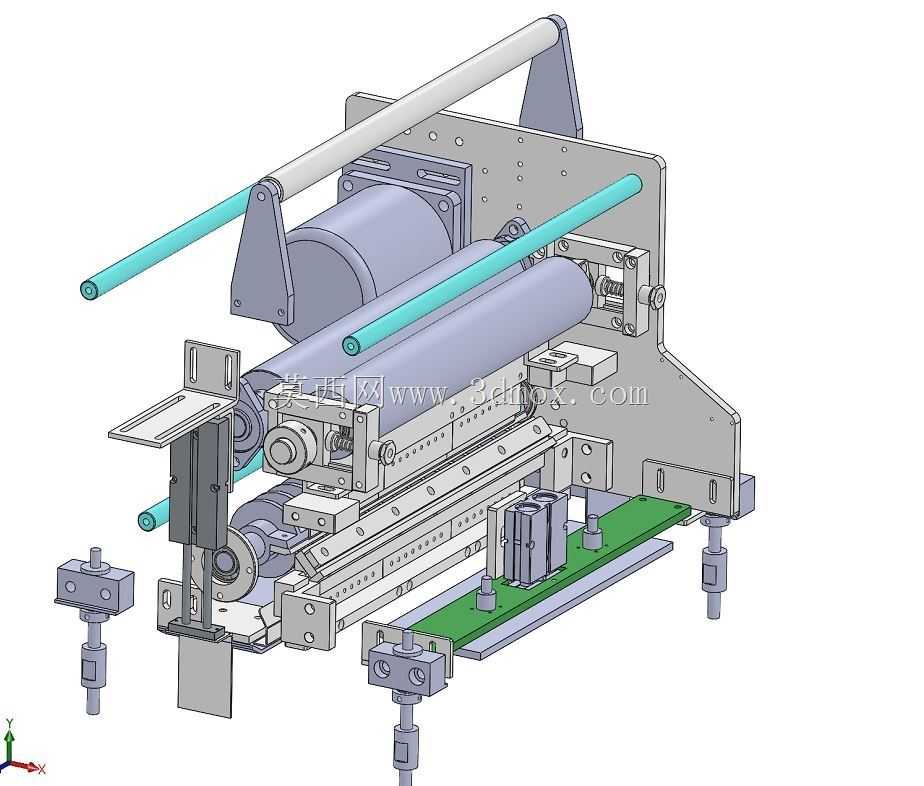

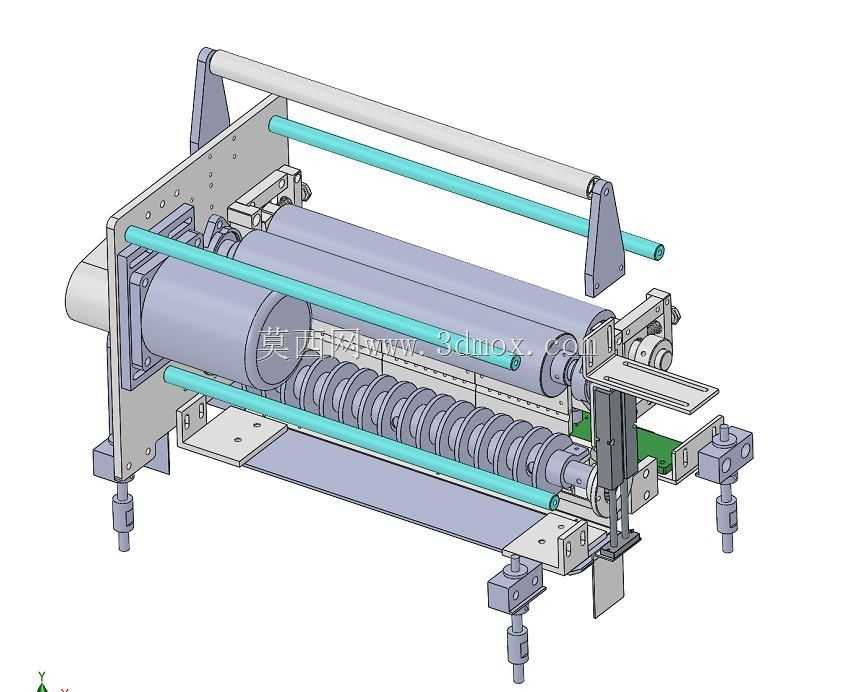

　　薄纸湿巾质地柔软、易褶皱，设计上不能简单沿用刚性物料的推送方式。理料与堆叠机构需要控制叠片厚度，使1至多层物料在进入推盒位置时保持整齐；推送过程设置柔性压持与导向，避免片材翘边、错位。纸盒输送采用吸盘或夹持方式撑开盒坯，开盒动作与物料到位信号互锁，空盒、缺料时工位暂停等待，减少废盒。封盒段通过固定导向折边与压轮配合完成盒舌插入，压合力度以纸盒不鼓包、不卡滞为原则。

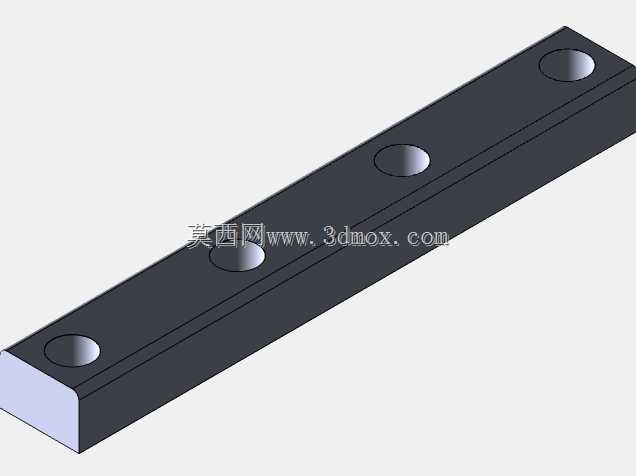

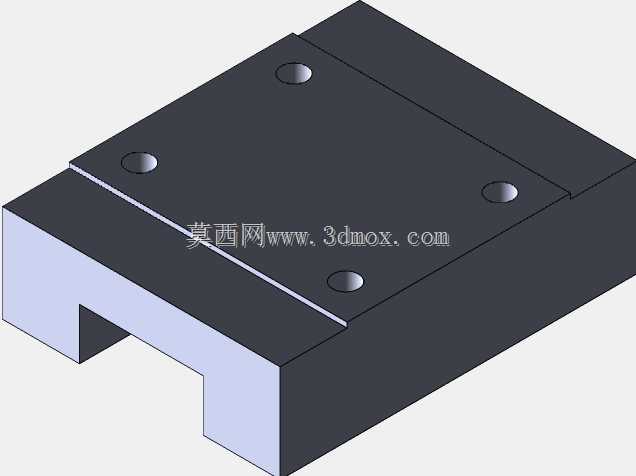

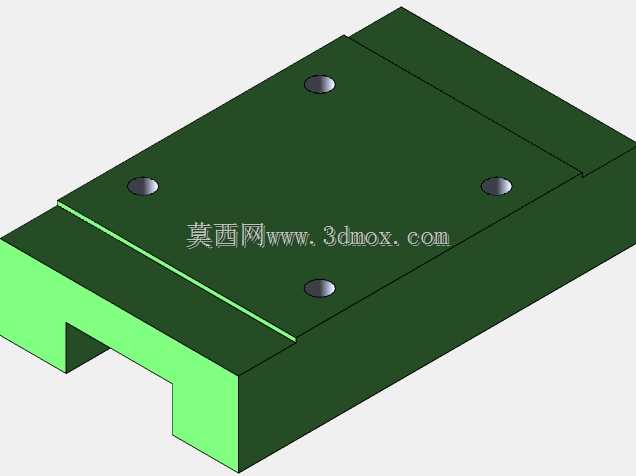

　　传动方面，输送线与主机既可分区驱动，也可按节拍协同：连续输送保证来料缓冲，间歇工位保证装盒精度。链轮、同步带、直线导轨等元件在模型中均有体现，工程师可据此检查运动包络，尤其是推料杆前后止点、护栏开合范围、柜门旋转空间和操作人员上料位置。电气元件集中在柜体内部，传感器布置在物料检测、盒坯检测、到位确认等关键点，走线沿框架线槽敷设，避免与运动部件干涉。

　　安装边界上，设备需要水平地基或平整环氧地面，支腿底部承受整机重量并补偿地面误差；进料端高度与上游切片机、折叠机出口匹配，出料端可连接检重、贴标或装箱工位。车间布局时，弧形段外侧应留出观察和清理空间，主机正面预留盒坯补给与操作面板区域，背面保留检修门开启距离。对于多规格生产，更换产品时主要调整护栏宽度、推料行程、盒库尺寸和折盒导向件，设备本体框架无需大幅改动。

　　建模时整机按真实装配关系拆分，输送梁、支腿、护栏、驱动电机、主机柜体、门体、推料机构、盒成型部件和控制箱均独立表达，能够用于方案评审、干涉检查、工位布局和机构原理讲解。对结构设计人员而言，重点可关注软料整理与硬纸盒输送之间的节拍匹配；对选型人员而言，可依据产线长度、转弯布置和主机工作宽度评估车间适配性；对自动化集成人员而言，可据此梳理检测点、执行元件动作时序和上下游联机接口。
