全自动纸杯装箱包装生产线设备

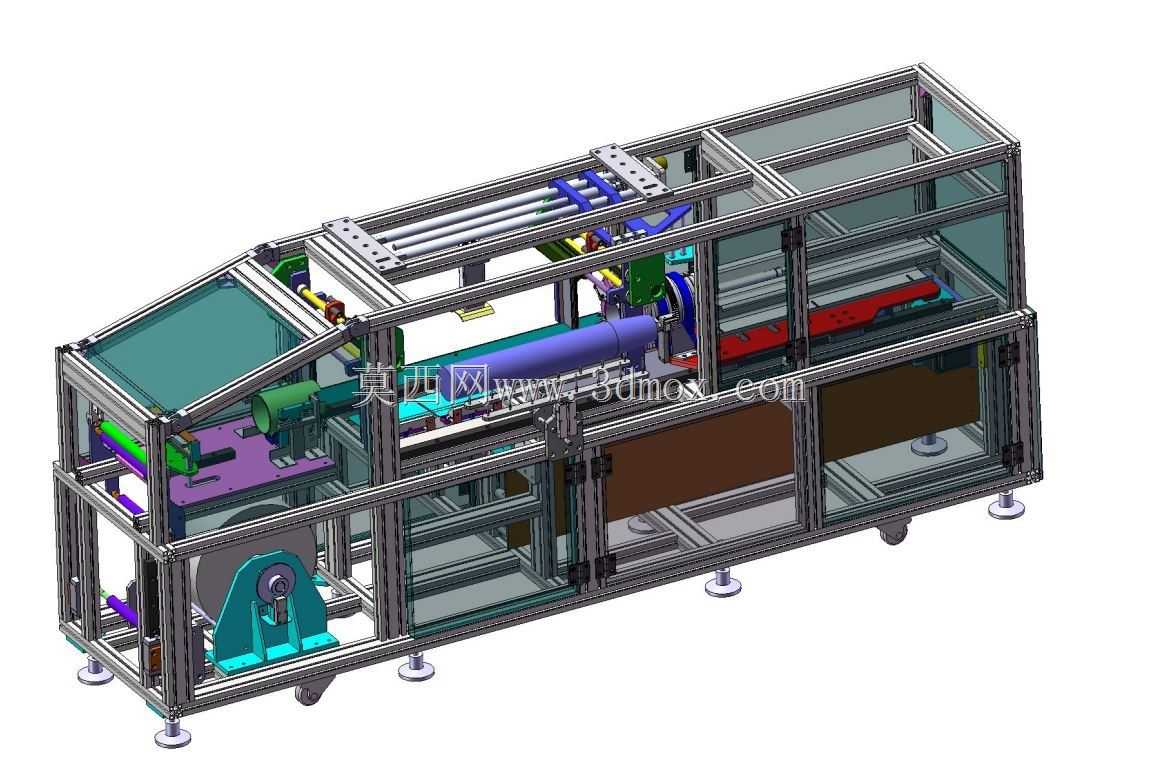

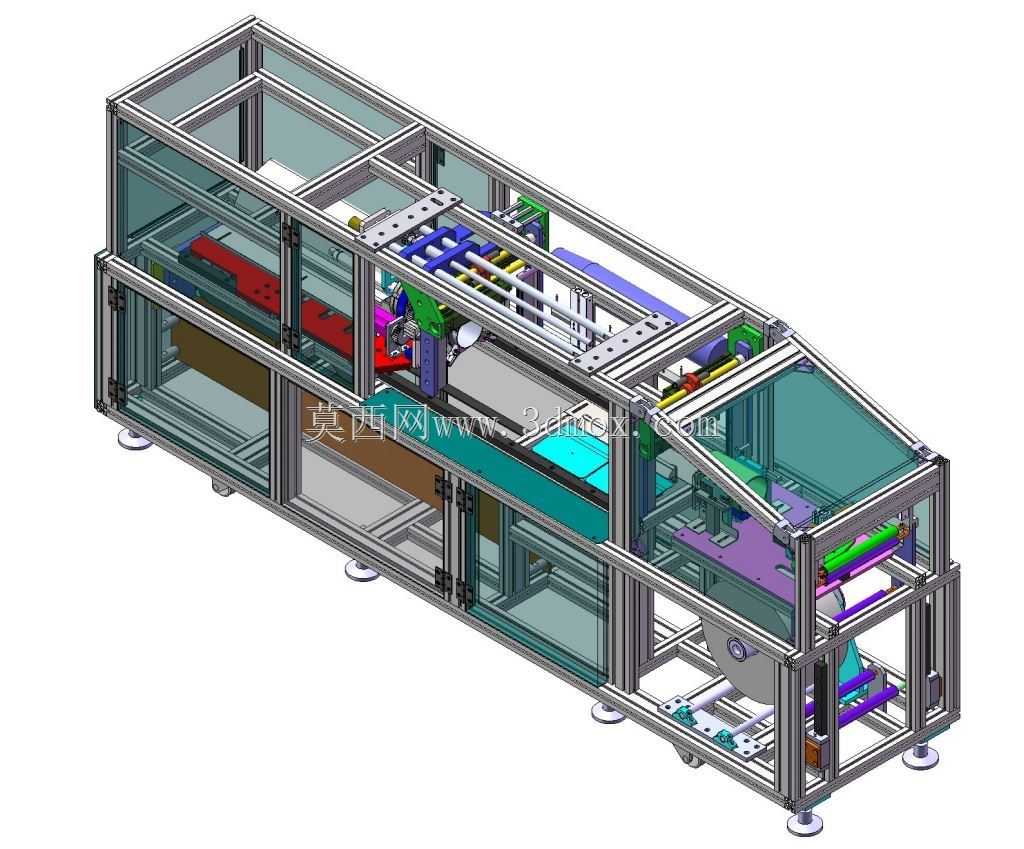

　　该套设备面向一次性纸杯成品后段包装工序设计，核心完成散堆或成列输出纸杯的整理、归集、入箱、封箱前输送等连贯作业，适配食品包装、日用品耗材生产车间的批量出货场景，替代人工逐杯计数装填的高强度重复劳作，在纸杯制造厂、餐饮包材分装厂区可直接对接前段纸杯成型机的出料节拍，整线布局沿长度方向延展，主体采用工业铝型材搭建封闭式防护机架，底部配置可调脚杯支撑，安装时需沿车间地面预留长条形操作维护空间，机架两侧设置透明亚克力防护门，既隔离内部高速运动机构避免人员误入，又可直观观测内部卡纸、堵料状态，开门位置对应各维护点位，检修时无需整体拆除外罩。

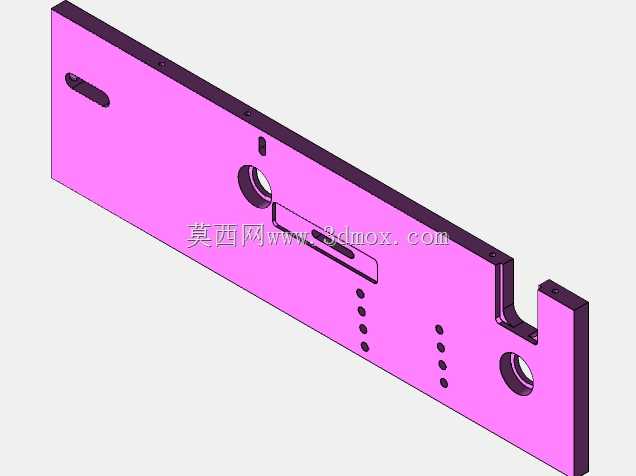

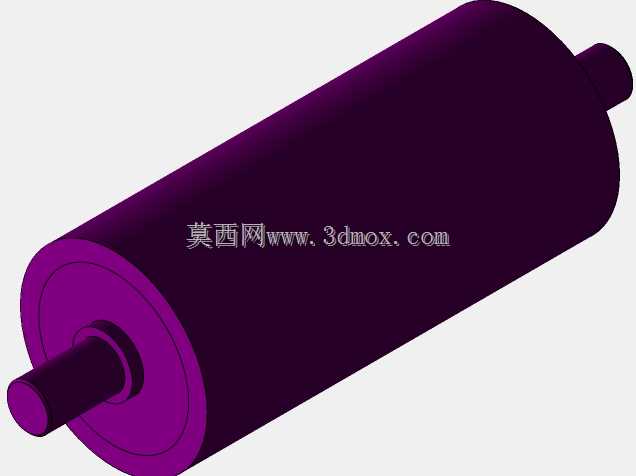

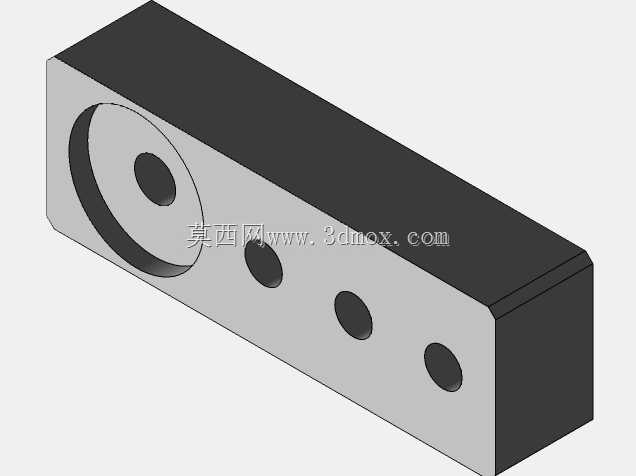

　　从功能分区拆解，设备前段设置纸杯承接理料工位，将前段工序输出的纸杯按固定朝向、排列间距规整，通过错位分道机构把单路来料分流为多列同步输送，输送面采用带挡边的皮带线承载纸杯，避免轻质纸杯在快速移送过程中倾倒散乱；中段为装箱执行区域，集成横向移送模组、升降托举机构与纸箱定位工位，纸箱由侧边供料位送入后经挡块定位、夹箱机构固定，整理完成的纸杯组由推料机构按设定数量整组推入纸箱内部，推料行程、托举高度均可通过模组安装位调节，适配不同规格容量的纸杯装箱需求；后段预留封箱对接接口，完成装填的纸箱可直接输送至后续封箱、捆扎工位，产线衔接无需额外转运动力。

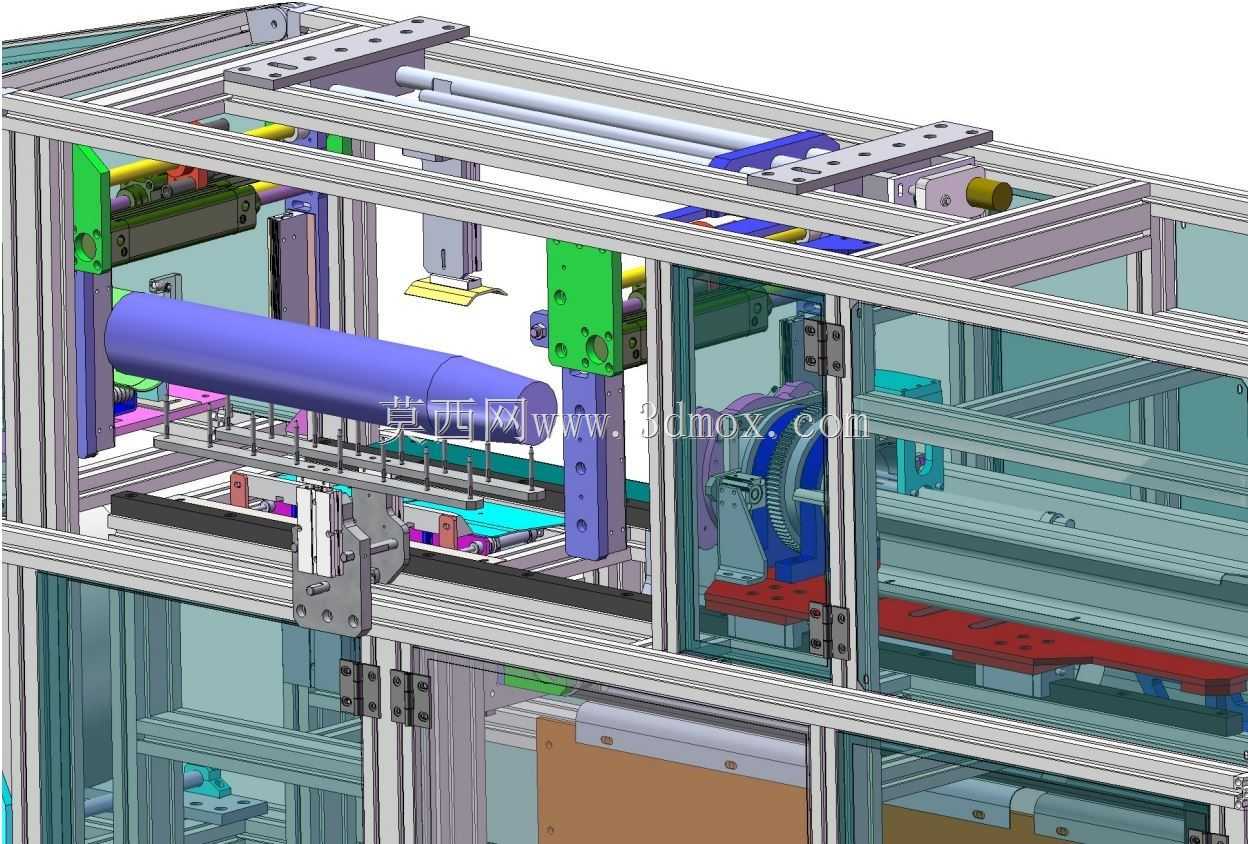

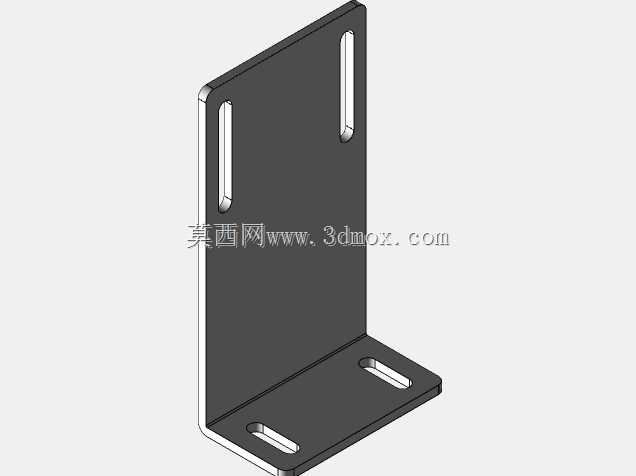

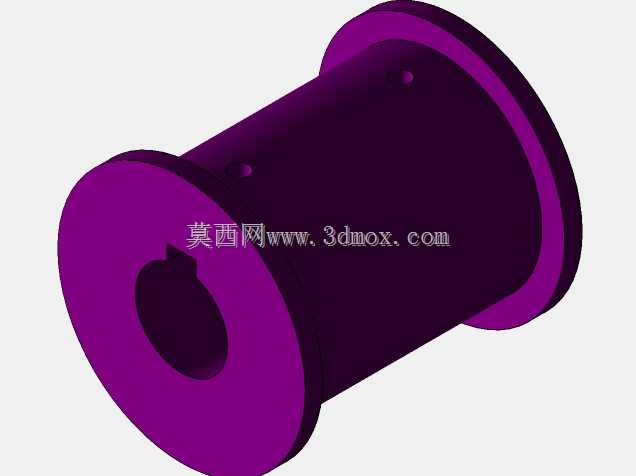

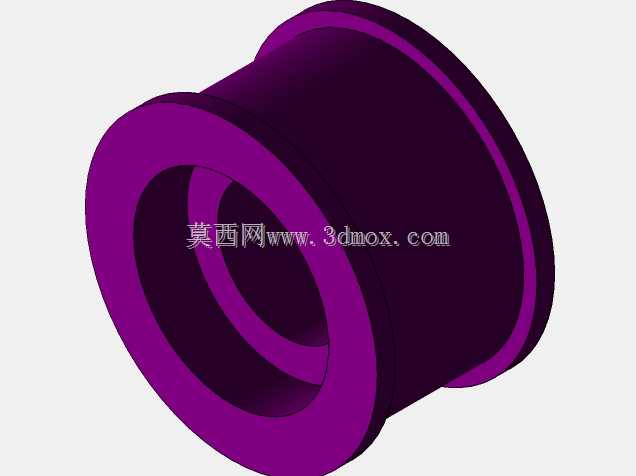

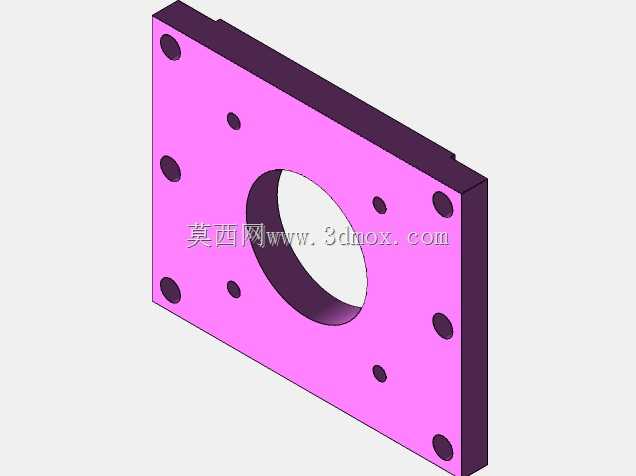

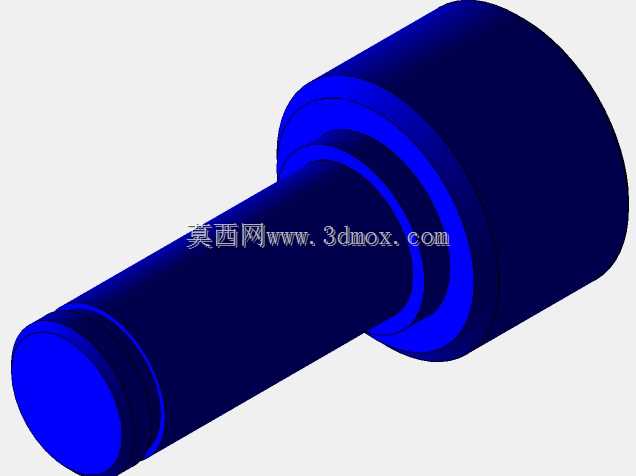

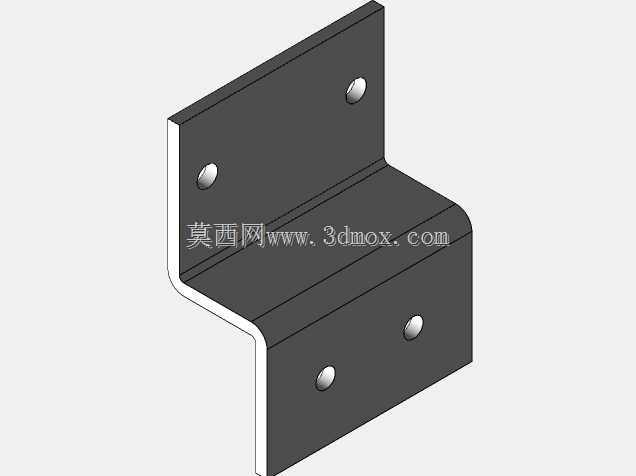

　　结构设计层面，整机框架采用标准4040、4080系列铝型材拼装，型材连接处采用内置角件与螺栓锁紧，整体刚性满足高速往复运动的载荷要求，同时铝型材自身的槽道结构方便传感器、气动管路、电气线槽的随形安装，后期调整工位位置时无需在机架上额外焊接钻孔；运动执行部分，直线移送采用线性导轨搭配同步带传动，升降工位采用导杆导向配合气缸驱动，气动元件排布集中在设备侧部的阀岛安装区，气管沿型材槽内布设，外观规整且排查管路故障时可快速对应阀号；传动部位的链轮、皮带轮均设置可拆卸防护罩，旋转部件完全封闭在防护门内部，符合车间设备安全防护规范。

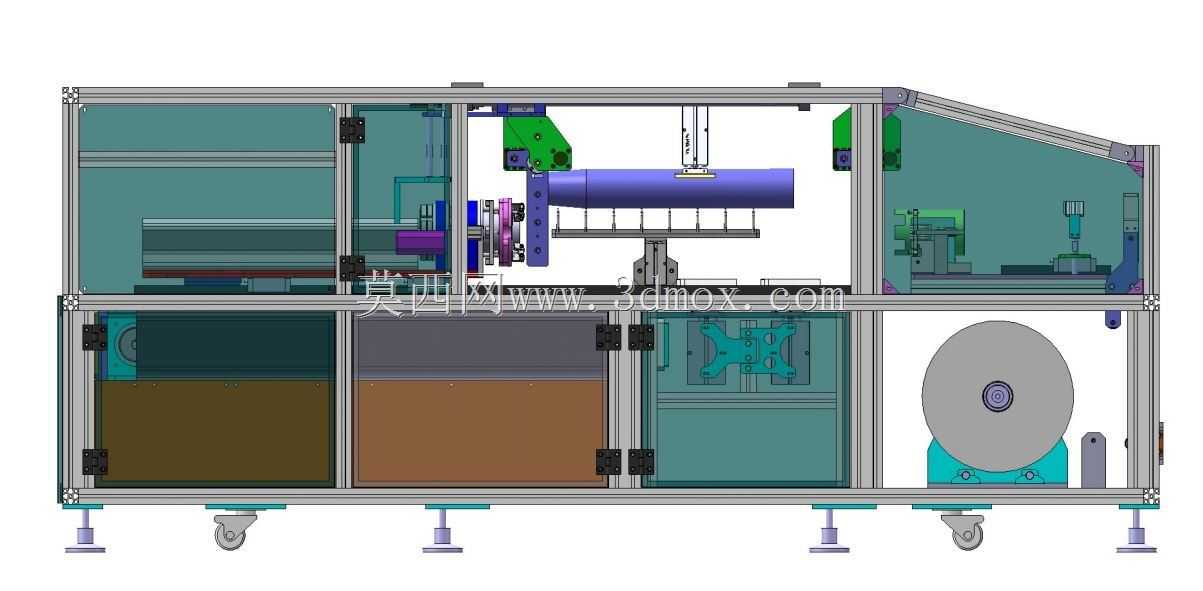

　　安装边界方面，设备整体呈长条形卧式布局，长度方向覆盖理料、装箱、出箱三个工位，宽度方向预留两侧各不少于六百毫米的操作开门空间，顶部无超高突出部件，车间常规层高即可满足安装要求；底部脚杯可调节高度范围适配地面不平整的安装场景，调节到位后可锁定螺母固定位置，设备进料端高度匹配常规纸杯成型机的出料输送带高度，出料端高度匹配标准辊筒输送线高度，对接时仅需微调衔接板的上下位置即可完成产线连通。

　　针对纸杯材质轻薄、易变形、易错位的特性，理料工位的拨料杆件采用尼龙材质加工，接触纸杯表面时不会刮蹭杯身印刷层，推料板接触面贴附软质海绵垫，推压纸杯组时缓冲冲击力，避免杯口受压卷边变形；各输送工位配置光电传感器检测来料到位状态、堵料状态，缺料、卡料时设备自动暂停对应工位动作，避免硬冲撞损坏机构零件。整机的电气控制元件集中安置在机架端部的电控安装区，走线沿机架顶部的线槽布设，强弱电线路分离排布，减少传感器信号干扰，调试时可通过各工位的手动操作阀单独控制气缸动作，分步验证理料、分道、推箱、移送各动作的逻辑顺序，适配多规格纸杯产品的换产需求，换产时仅需更换分道导板、调整推料行程参数与纸箱定位挡块位置，即可快速切换不同装箱数量、不同杯型的生产任务。
