全自动纸杯成型生产设备结构

　　这套设备面向一次性纸质杯体的连续化量产场景，常见于食品包装耗材加工厂、饮品配套容器生产车间，可将扇形杯身纸片与杯底卷材依次完成送料、卷曲、封合、压花、翻边、卸料等工序，把原本分散的多台单机工位整合在同一台主机框架内，减少半成品在工序间的转运堆积。

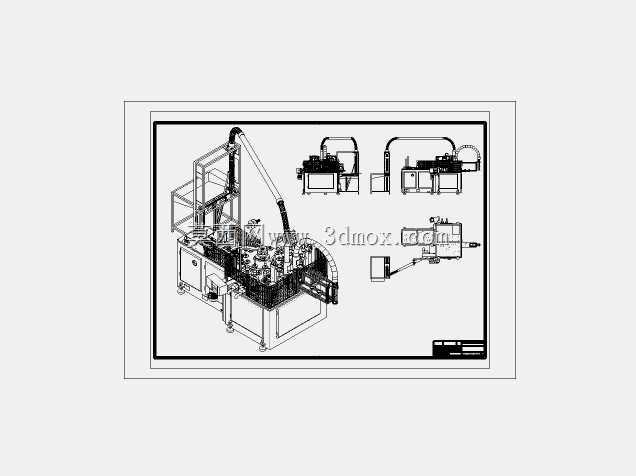

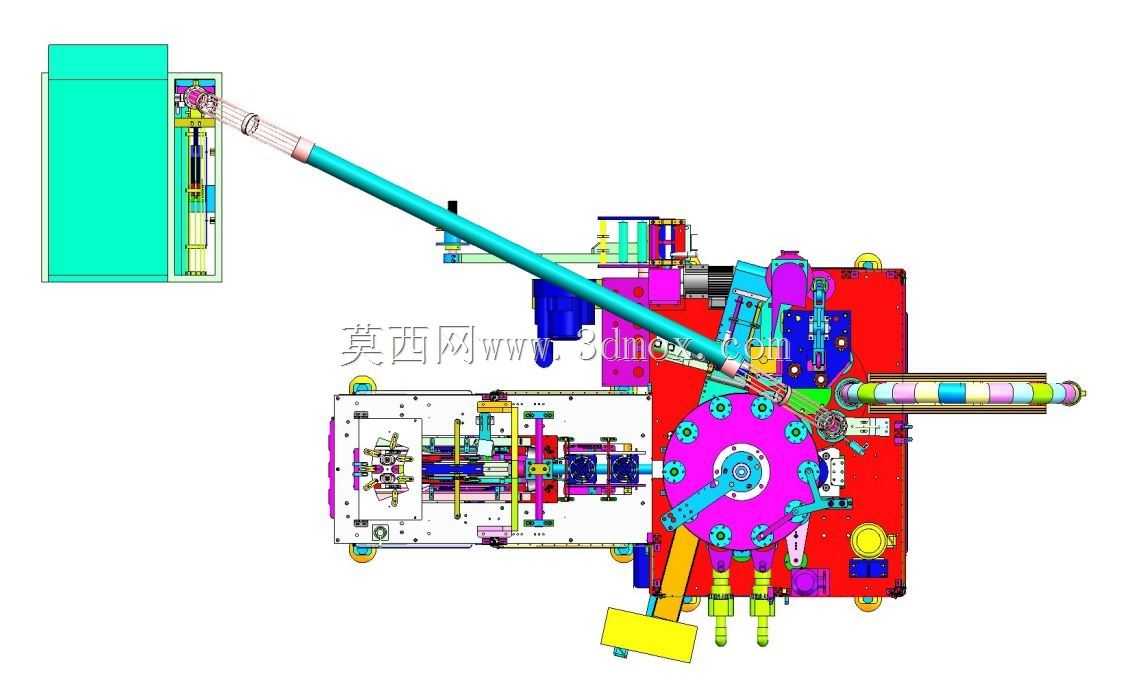

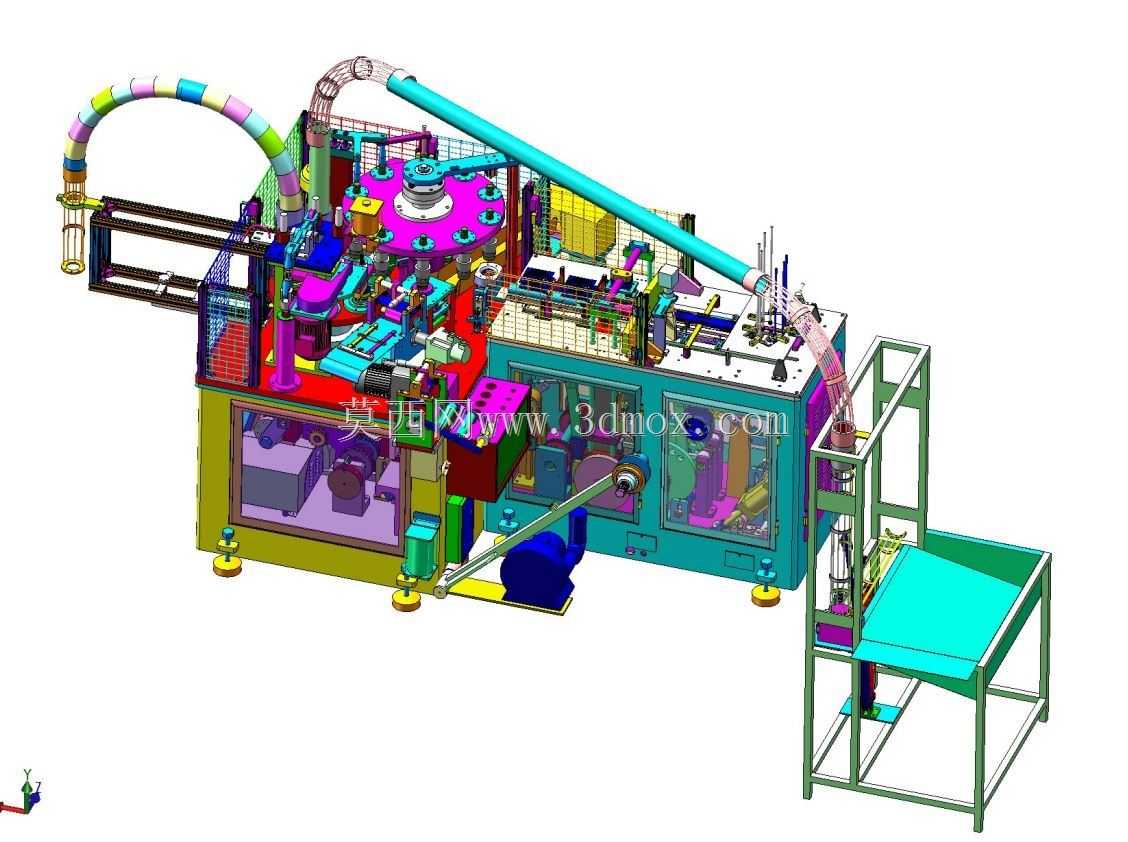

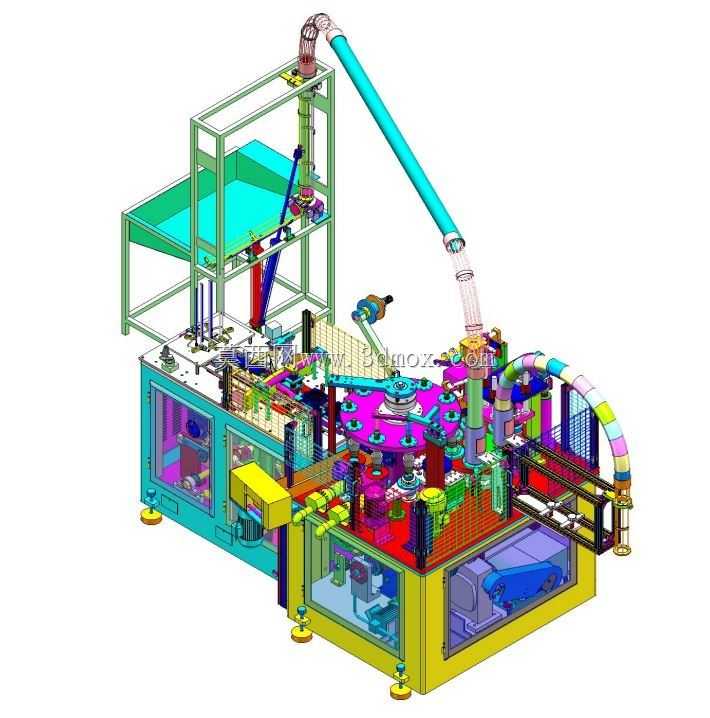

　　从现场布置边界来看，主机主体采用箱型焊接机架作为承载基础，底部布置可调脚杯，安装时需要在地面预留水平校准空间；机架左侧延伸出高位原料堆放与上料支架，斜向布置的长输送管道从高位料区通向主机转盘工位，管道两端预留检修拆卸间隙，整机横向跨度需要覆盖主机本体、上料架与输出滑道三个区域，设备后方要留出气动元件、传动链条的维护通道，正面则保留操作面板与安全防护门的开启空间，避免周边产线设备干涉管道走向与杯体出料路径。

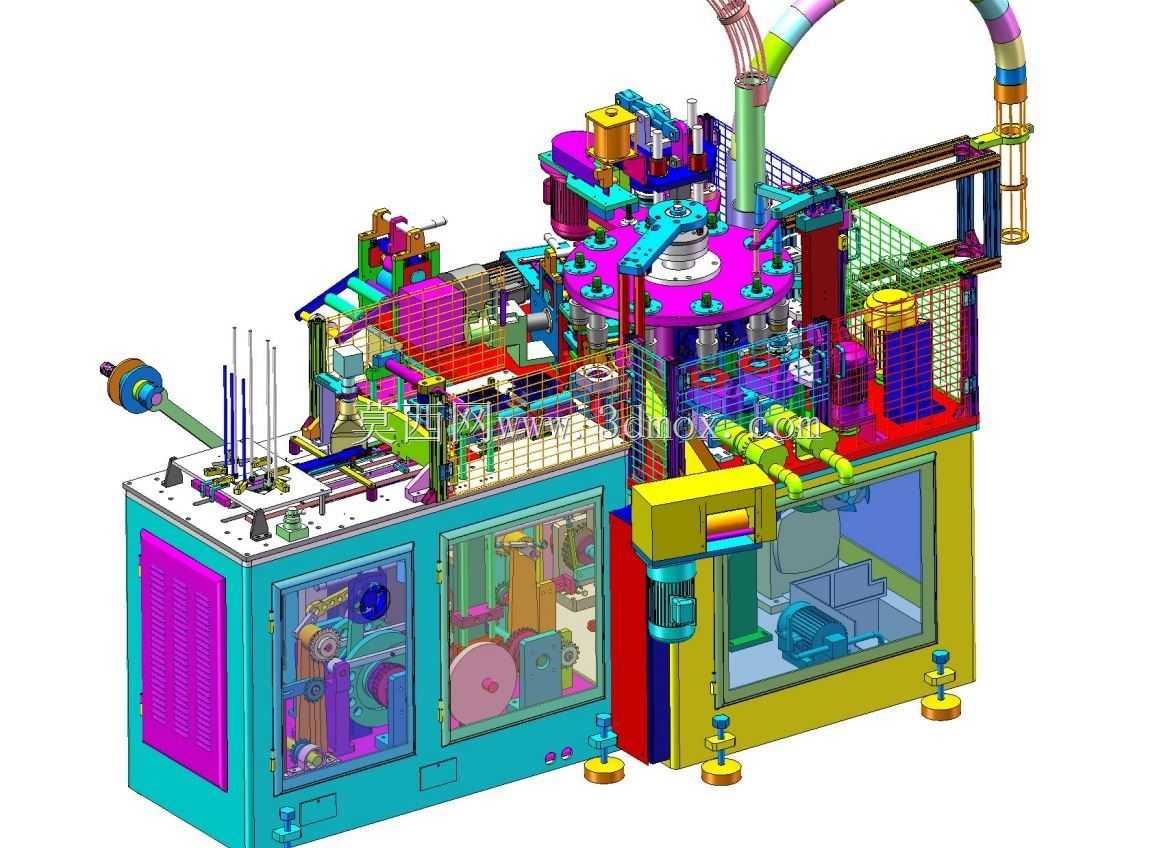

　　核心工作区以多工位回转转盘为中心展开，转盘周向均匀分布杯身定型模具，各工位按节拍同步动作：纸片经分张机构逐片送出后，由输送爪移送至定型工位完成卷圆，杯身搭接位置通过热压或超声波封合形成筒状；杯底材料经独立送料、冲切后送入杯筒下端，转盘带动工件依次经过底缘预折、滚压紧合、底部滚花封边工位，保证杯底与杯身结合处无渗漏缝隙；随后工件进入杯口翻边机构，通过旋压滚轮将杯口边缘卷成圆滑加强边，最后由拨料机构将成型纸杯推入输出滑道，向下一工序的检测或包装环节流转。

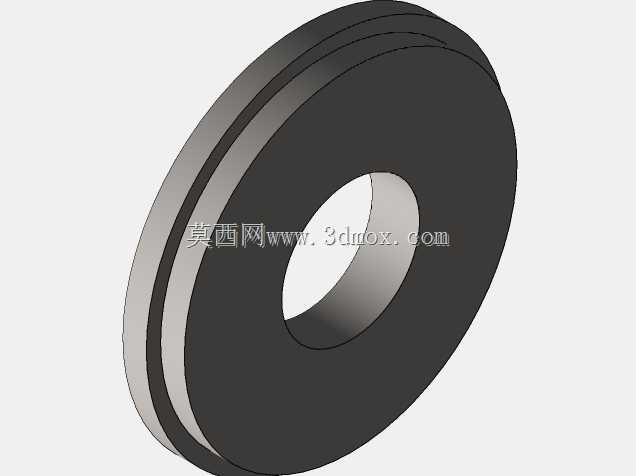

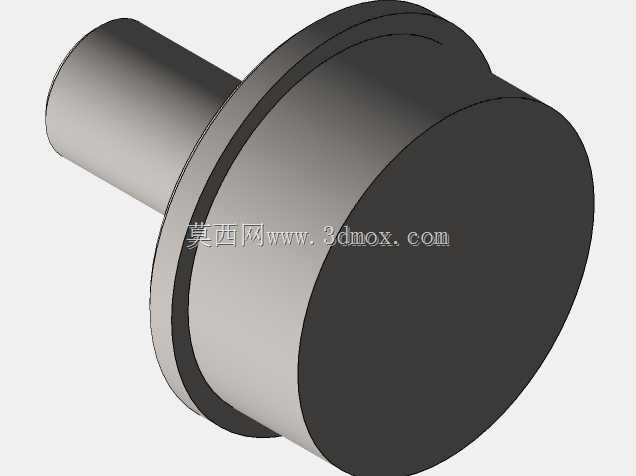

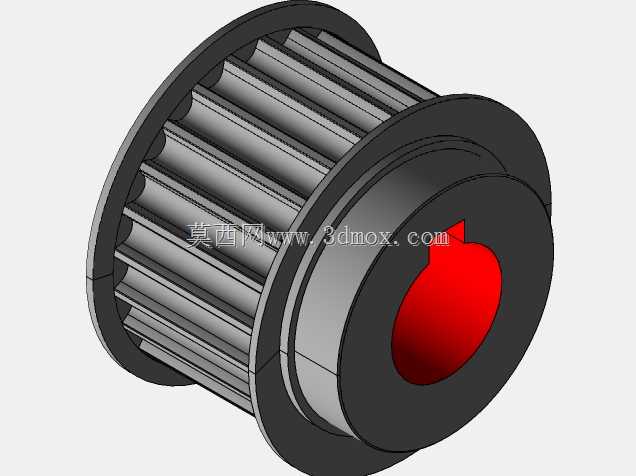

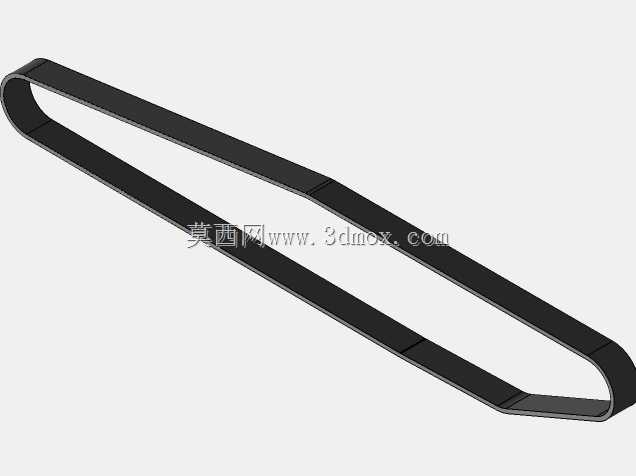

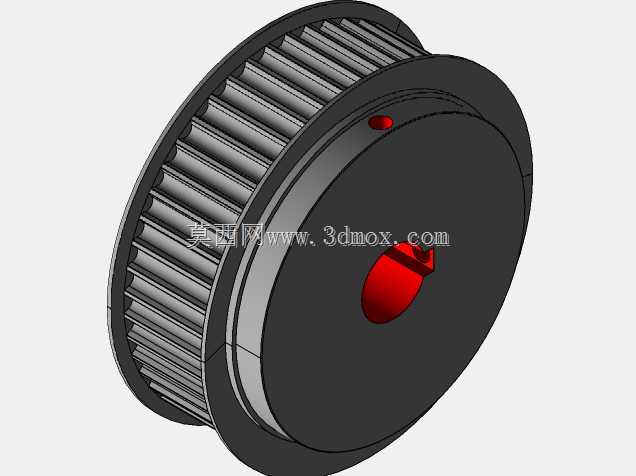

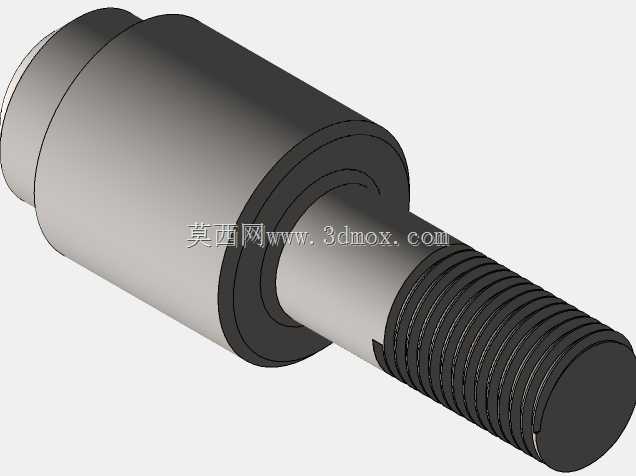

　　结构设计上，主机下部的箱型机架既作为传动系统的封闭防护腔，内部容纳主驱动电机、分度传动机构、凸轮分配轴与气动管路，又通过台面立柱支撑上方所有执行工位，整机重心偏低，高速间歇运转时振动更小。转盘周边的各执行单元采用模块化安装思路：封合压头、滚压轮、翻边旋压头分别固定在可微调的立式安装板上，换产不同规格杯型时，只需调整工位行程、更换对应模具与导向件，无需改动主机主传动布局。原料上料区设置的高位支架可堆叠待加工纸片，自动分张机构依靠吸盘与摩擦轮配合实现单张分离，避免双片送料造成卡料；斜向长输送管采用分段法兰连接，内壁光滑无凸起，纸片在气流或机械推送下沿管道平稳滑移，管道转弯处设置导向圆弧，防止纸片折角。

　　安全与维护细节在结构中也有明确体现：主机传动侧、转盘作业区外围设置透明防护门与网格护罩，既可以观察内部工位运行状态，又能阻挡人员误触运动部件；所有滚压、压合工位的执行元件旁都预留了传感器安装位，用于检测工件是否到位、纸片是否缺料，出现异常时主机可暂停节拍，避免坏件流入后续工位。气路管线沿机架内侧规整布置，接头位置预留操作空间，日常更换密封件、调整压合压力时不需要拆解大面积护罩。

　　针对建模与结构设计人员，这套完整三维结构完整呈现了多工位自动化包装设备的典型布局思路：从原料上料、工件输送、多工序并行执行到成品输出的全流程动作逻辑清晰，凸轮分度、转盘工位、管道输送、模块化执行机构的组合方式，可作为同类纸质容器成型设备、回转式自动化专机的设计参考，在进行新设备布局时，可以参照其工位排布顺序估算占地边界，参考其机架承载与防护设计方式，平衡设备运行节拍、维护空间与车间占地的需求。
