全自动纸吸管成型裁切一体化生产线

　　这套三维设备面向食品级纸质吸管的连续量产场景，整条产线拆分原料放卷、纸带涂胶、多带叠合卷绕、管坯定型、牵引输送、在线定长裁切、成品出料几个核心工位，适配奶茶、冷饮、餐饮外卖等一次性可降解吸管的批量加工需求，替代传统塑料吸管产线，适配环保包装材料的加工工艺要求。

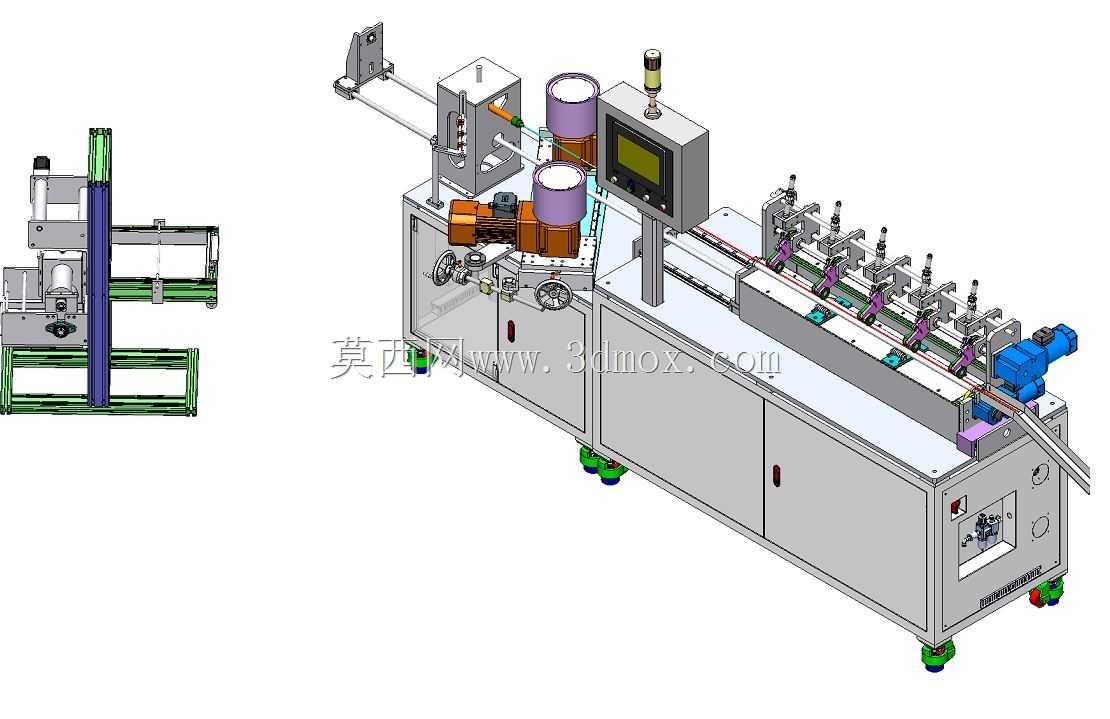

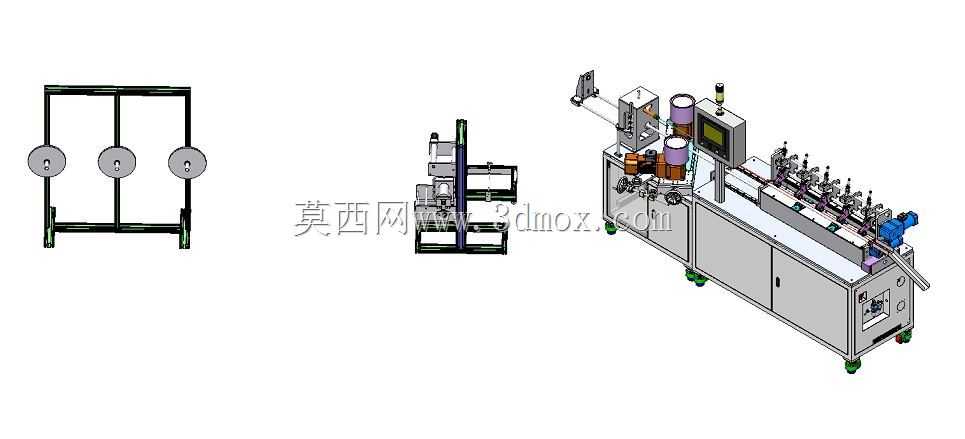

　　从产线布局来看，最左侧独立布置的是三工位原料放卷架，架体采用方管焊接框架结构，三根气胀轴并排安装，可同时装载三卷不同宽度的食品级原纸卷，放卷端配套磁粉张力制动器，每一路纸带走带路径都设置导向辊、张力检测摆杆，避免多带送料时出现纸带跑偏、张力不均、褶皱断带的问题；放卷架和主机身之间预留了1.2米左右的走带操作空间，方便操作人员穿带、接纸、调整纸带走位，日常换卷时不需要拆解主机侧的防护结构，运维空间充足。

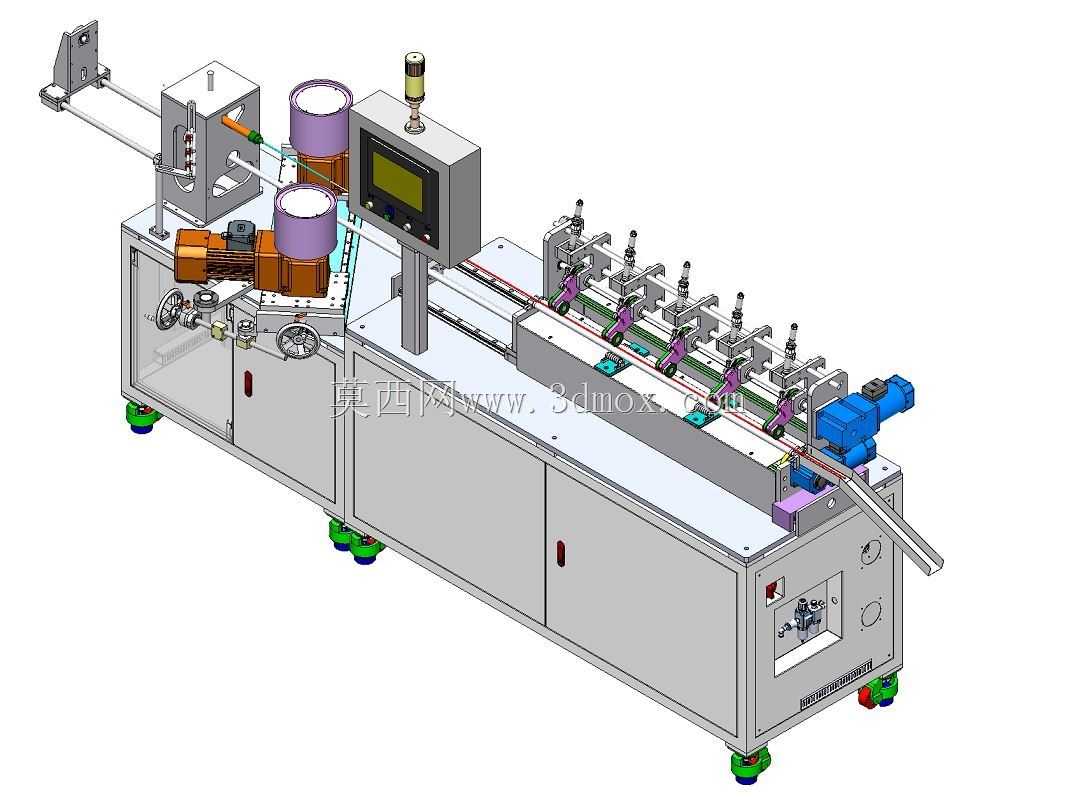

　　主机身采用整体焊接柜式机架，底部安装可调脚杯与移动脚轮，就位时脚杯承重调平，转场移位时可通过脚轮短距离推移，机架侧板预留检修门，内部容纳电气控制回路、胶路供给组件、动力传动链。纸带进入主机后首先经过涂胶工位，涂布机构采用定量涂胶辊，可根据纸质厚度、走带速度调整胶层厚度，保证叠合面粘接牢固的同时避免溢胶污染后续工位；涂胶后的多层纸带同步送入卷绕成型头，成型芯轴为可更换结构，更换不同直径的芯轴即可生产不同口径的纸吸管，覆盖常规6mm到12mm的主流吸管规格，成型头处配套压合滚轮，让卷绕过程中纸带逐层贴合，管坯圆度均匀，不会出现开缝、叠层错位的缺陷。

　　成型后的连续纸管沿着长台面直线牵引输送，台面上布置多组导向压轮，约束管坯走直线不跑偏，牵引机构采用伺服电机驱动同步带，送管速度可在触控屏上无级调节，匹配不同壁厚、不同口径产品的固化节奏；输送段中段集成高速裁切工位，裁切刀采用旋转追切结构，在管材连续行进过程中完成同步切断，不需要停机送料，切口平整无毛刺，裁切长度可通过参数直接设定，适配不同长度规格的吸管生产，裁切后的成品顺着出料滑槽自动归集，可直接对接后续的包装、计数工序。

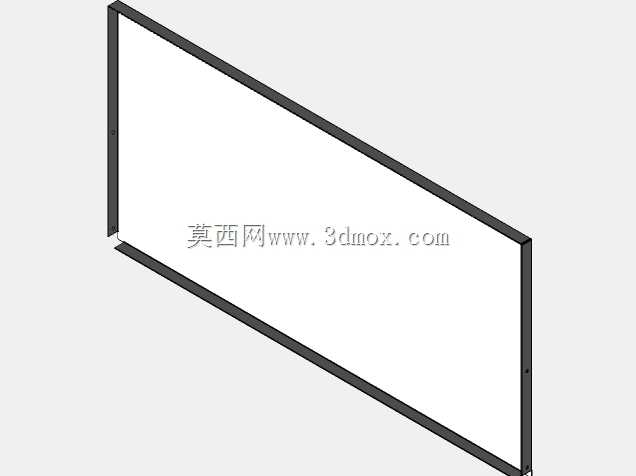

　　设备的操作控制端布置在机身中段上方，悬臂安装触控人机界面，旁边设置三色状态警示灯，运行参数、故障代码、产能计数都可在屏上直接读取，机身侧端布置急停按钮，异常工况下可快速停机。整机的三维建模完整还原了所有钣金护罩、管线排布、辊系位置、安装孔位，结构设计阶段就提前校核了各运动部件的干涉情况：放卷架的最大回转半径预留了纸卷上料的操作空间，主机身的长度方向边界适配标准车间的生产线排布，两侧预留的维护通道宽度满足设备日常点检、易损件更换的操作要求，各工位的动力走线、胶管路径都沿机架内侧规整布置，没有外露的拖拽管线。

　　从工艺适配角度，这套产线兼顾了小批量多规格换产和大批量连续生产的需求，更换芯轴、调整涂胶间隙、修改裁切参数即可快速切换产品规格，不需要对机身主体做大规模改造；所有和纸带、成品接触的辊件都采用光滑防锈材质，符合食品包装耗材的生产卫生要求，整机结构模块化，放卷单元、涂胶单元、成型单元、裁切单元都可独立拆分吊装，进场安装时不需要大型起重设备即可完成组拼。
