数控车床弹性筒夹夹持主轴机构

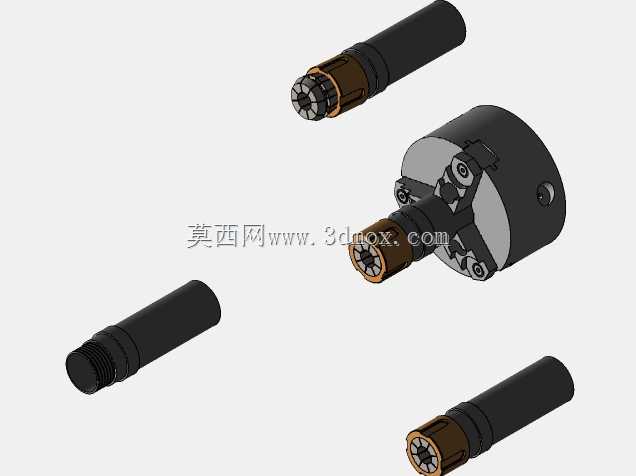

　　这套数控车床夹持装置主要面向中小型回转体零件的精密车削场景，常见于走刀式数控车床、仪表车床及小型自动化车削单元中，用于在主轴端稳定装夹棒料、轴套、销钉、小直径接头等工件。装置整体由主轴连接座、弹性筒夹、锁紧螺母、过渡接杆及配套夹持元件组成，结构紧凑，适合安装在主轴前端空间有限的精密机床上。

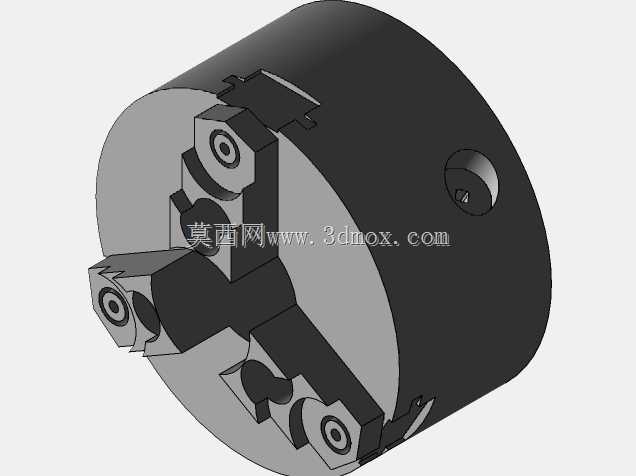

　　从实际加工用途来看，该机构承担工件定位与夹紧两项核心任务。棒料从主轴内孔送入后，弹性筒夹沿锥面轴向收紧，使多瓣夹爪均匀环抱工件外圆，能够在高速旋转时保持较高同轴度。相比三爪卡盘，筒夹夹持方式接触面积更大、夹紧力分布更均匀，对薄壁套、小直径轴和易变形零件更为友好，车削后可减少夹痕、椭圆度和偏心问题。在批量加工中，这类装置还便于配合送料机实现连续上料，缩短装夹辅助时间。

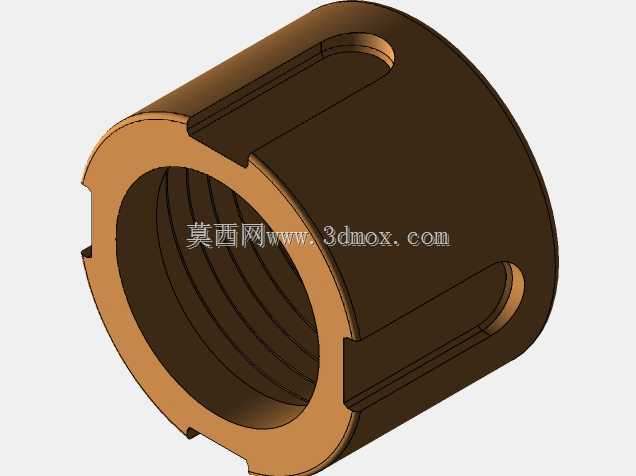

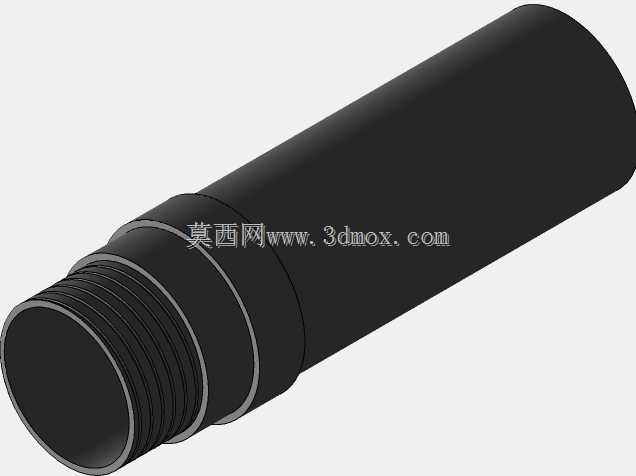

　　设计上，装置将锥面锁紧与轴向拉紧结合在一起。旋转锁紧部件时，筒夹沿锥形配合面产生径向收缩，夹爪内孔同步闭合；松开时筒夹依靠自身弹性恢复，工件即可取出或送进。模型中各零件之间保留了清晰的装配关系：主轴端连接法兰用于与机床主轴鼻端对接，外圆和端面承担定位基准；中间接杆延长了夹持路径，可适应不同长度工件或特定刀塔布局；端部螺母提供预紧力，并通过螺纹规格、台阶面和防松结构保证夹紧可靠性。

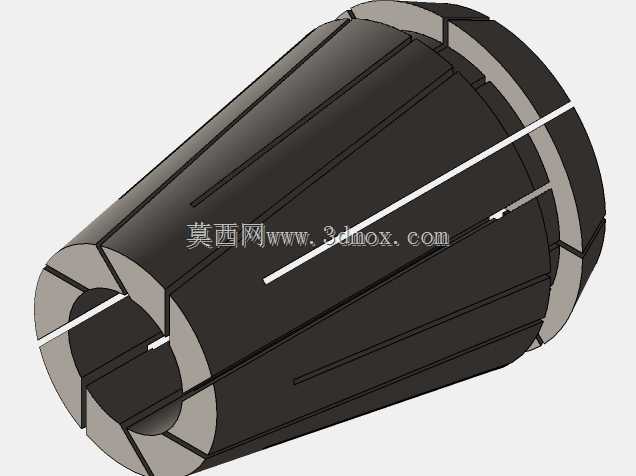

　　夹头部分采用开槽弹性结构，槽口数量、瓣体厚度和锥角直接影响收缩量、夹持力和重复定位精度。工程设计时需要在刚性与弹性之间取得平衡：瓣体过厚会导致收缩困难、工件装取不便；瓣体过薄则容易疲劳失效，夹紧刚性不足。锥形配合面需要较高表面质量，以保证轴向拉力稳定转化为径向夹紧力。筒夹内孔通常按工件公称直径制作，并在夹持范围内保留适量收缩余量，这样既能夹紧标准棒料，也能适应小范围尺寸波动。

　　安装边界方面，该装置前端最大外径需避开刀塔、刀具和排屑空间，尤其在带动力刀座或多刀位车床上，要校核换刀轨迹与夹头外圈、锁紧螺母之间的安全间隙。主轴连接端的法兰直径、止口尺寸、螺纹规格和拉管连接方式必须与具体机床匹配；轴向长度则影响工件悬伸和Z轴有效行程，接杆过长会降低刚性，过短可能限制刀具接近。模型中各圆柱段、台阶面和螺母外形可直接用于干涉检查，便于在布局阶段确认主轴、夹具、工件和刀具之间的相对位置。

　　在功能特性上，该夹持机构强调同轴度、快换性和高速稳定性。筒夹夹持中心与主轴回转中心重合度高，适合精加工外圆、内孔、端面和细小特征；零件外形以回转体为主，动平衡特性较好，高速旋转时振动较小。针对不同直径工件，可更换相应规格筒夹，而主轴连接座和接杆部分保持通用，有利于减少夹具种类。锁紧螺母外形设计兼顾手工扳手操作与自动化拧紧空间，端部开槽和台阶结构也为排屑、清洁和维护留出条件。

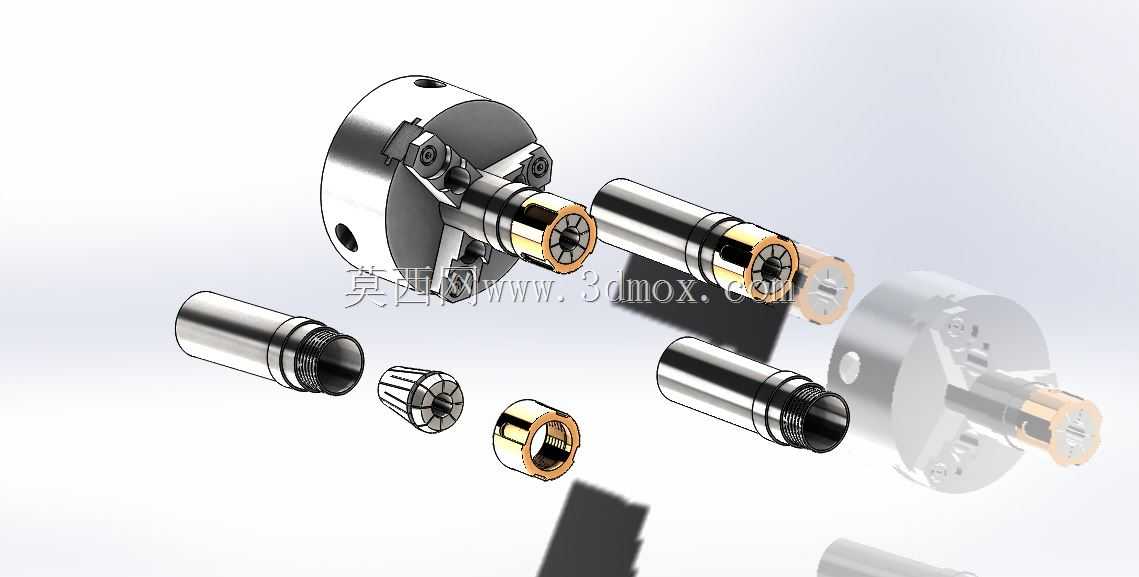

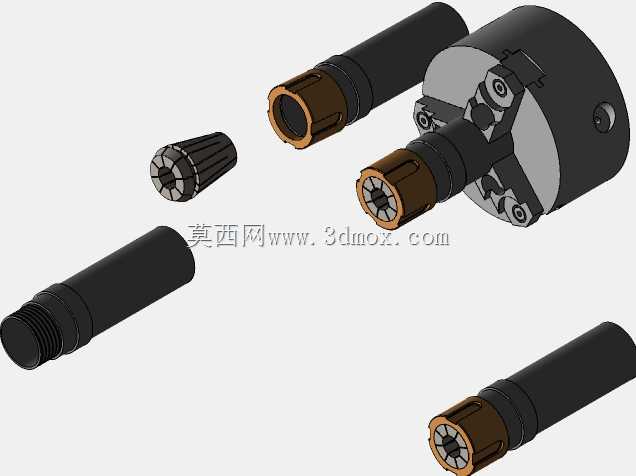

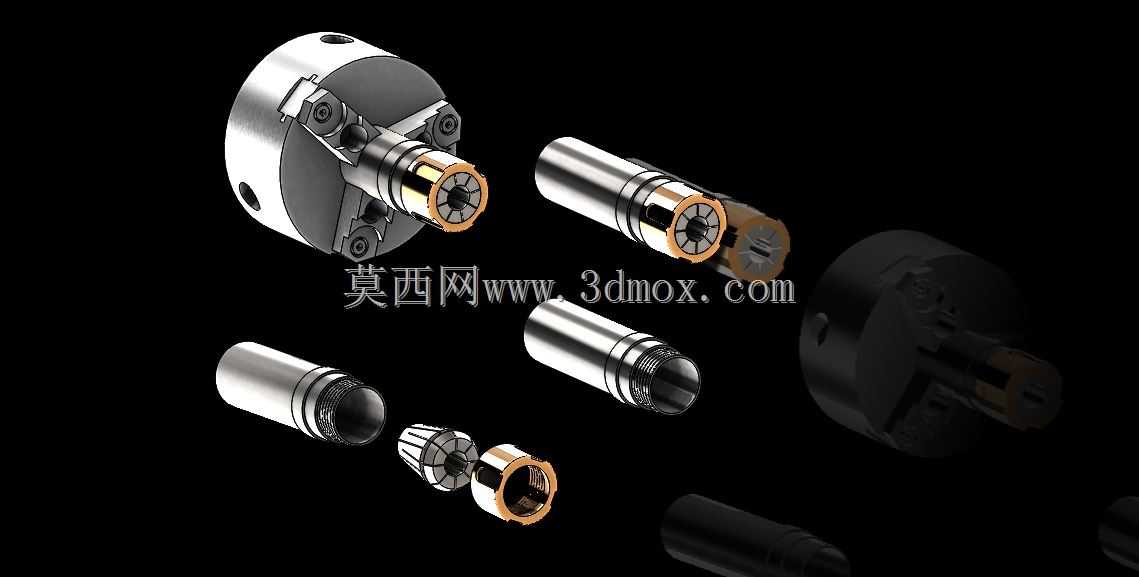

　　建模时可按装配层级拆分主轴座、接杆、筒夹、锁紧套和标准件，重点表达锥面配合、螺纹连接、夹爪开槽和轴向拉紧关系。结构工程师在选型或改型时，应结合工件直径范围、主轴转速、切削力、棒料长度和送料方式确定筒夹规格与连接尺寸；对于重切削工况，还需校核螺纹预紧力、锥面接触压力和筒夹屈服强度。整体来看，该机构体现了数控车床夹具在小零件批量加工中的典型设计思路：以紧凑回转结构换取高速稳定性，以弹性均布夹持提升薄壁和小直径零件的加工质量，同时通过标准化接口降低装夹和换型成本。
