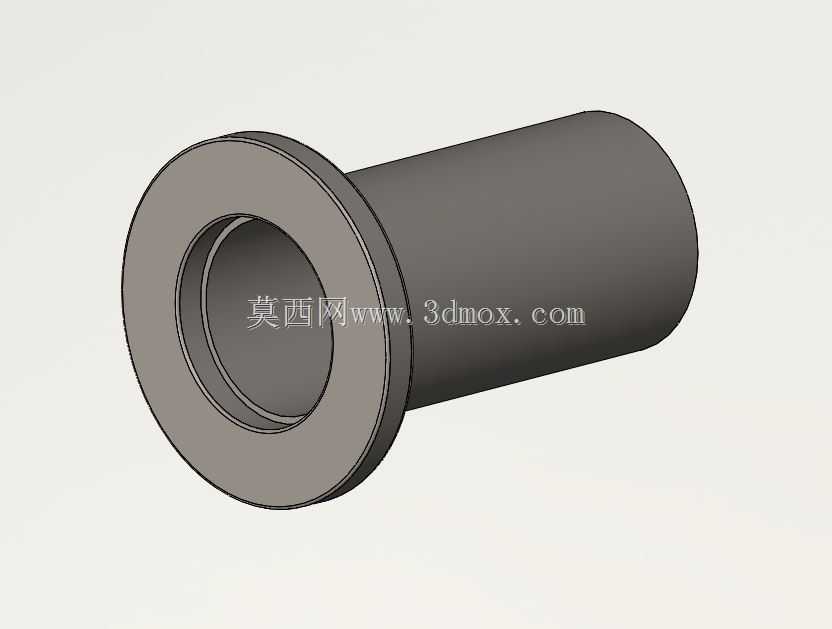

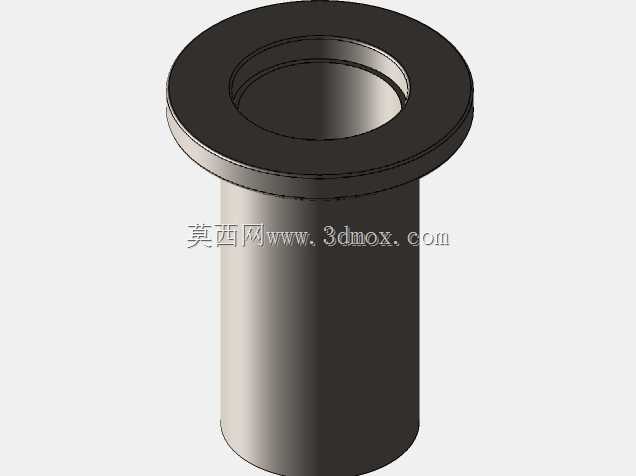

KF16真空快装法兰焊接接管接头

　　真空系统的管路搭建里，KF系列快装法兰是小口径真空段最常见的连接形式，这款KF-16带颈法兰接管，正是为公称通径16毫米的真空管路对接设计的核心连接件，广泛出现在实验室小型真空镀膜台、半导体封装抽气支路、理化分析仪器的真空腔体接口、医用负压吸引管路以及中小型真空泵进气端的过渡位置。现场装配时，它不需要像活套法兰那样额外搭配独立焊环，一体成型的长圆筒段可以直接和同通径的不锈钢真空管道做圆周氩弧焊对接，端部的加宽法兰盘则用来和对面配对的KF法兰配合，中间夹装丁腈橡胶或者氟橡胶O型密封圈，外侧套入标准KF快装卡箍，拧紧卡箍上的蝶形螺母就能把两个法兰端面均匀压紧，十几秒就能完成一处密封对接，后期拆洗管路、更换阀件或者加装真空规管的时候，不用切割焊缝，松开卡箍即可分离接口，维护效率远高于不可拆的焊接管路。

　　从结构设计逻辑来看，这款接头把法兰定位边和焊接接管做成了整体回转体，没有拼接焊缝，本身就消除了一道潜在的漏点。前端法兰盘的外径严格匹配KF16快装卡箍的内卡槽尺寸，法兰朝向对接面的一侧加工有标准的定位台阶，密封圈放入后不会在抽真空过程中被负压吸进管路内部；法兰背面和圆筒段衔接的位置做了平缓的过渡圆角，既避免了直角应力集中，也让焊接时的热影响区不会直接作用在法兰密封端面上，防止焊接收弧导致法兰面翘曲变形，保证密封面的平面度要求。后方的圆筒段壁厚选取兼顾了焊接工艺性和真空承压能力，薄壁设计既降低了整体重量，也方便现场管工对准管道接口进行点焊定位，圆筒的内孔全程贯通，内壁没有突兀的台阶或者凸起，抽气时气流不会在接口处形成涡流滞止，也不容易在死角残留工艺粉尘或者冷凝废液，清洗的时候用洁净压缩空气或者无水乙醇冲洗就能快速处理干净。

　　选型和安装边界上，首先要确认管路通径匹配：这款接头适配的是KF16标准体系，对接法兰的密封端面尺寸、卡箍夹持位都和KF10、KF25规格不通用，错配会出现卡箍装不上、密封圈压合不严的问题。焊接接管段的外径和常用16毫米真空不锈钢管完全匹配，装配时管道插入接管对接处要预留0到0.5毫米的对接间隙，采用氩弧焊连续焊时要注意分段冷却，避免长时间高温传导让前端法兰的密封面变色变形，焊完之后要对焊缝内侧做抛光处理，去除焊渣和氧化皮，防止虚漏孔在高真空环境下缓慢放气。轴向安装空间上，要预留出卡箍的操作位置：法兰端外侧至少留出30毫米以上的径向空间，方便手拧卡箍螺母，两个对接法兰之间要预留出密封圈的压缩量，一般密封圈压缩率控制在25%左右即可，过度压紧会导致橡胶圈永久变形，反而失去密封效果。

　　在真空工况适配性上，这款一体接头的结构没有多余的螺纹或者缝隙，整体漏率可以满足高真空系统的使用要求，不管是搭配旋片式真空泵做粗抽管路，还是对接分子泵做高真空腔体的引出接口，都能稳定维持负压环境。相比两片式的活套法兰加焊环组合，一体式结构少了一个零件，装配时不会出现焊环和管道焊歪之后法兰定位孔转不对位的问题，新手管工也能快速完成装配。三维建模的时候，回转体主体可以通过旋转特征一次生成，法兰端的密封台阶、过渡圆角、内孔倒角都要按真空快装标准的尺寸绘制，卡箍夹持的法兰外沿厚度要严格对应标准值，后续做管路干涉检查的时候，就能直接模拟卡箍的安装空间，提前发现现场布局里管路和机架、其他阀件碰撞的问题，减少现场返工。
