KF16中心环主要用于小口径真空管路的快装连接场景,常见于实验室真空系统、半导体工艺设备、分析仪器、检漏台、小型镀膜装置以及需要频繁拆装维护的负压管线中。它并不是单纯承受载荷的机械环件,而是承担管路对中、密封圈定位和快装法兰限位的关键配合件。实际装配时,两片KF快装法兰分别从两侧靠近,中心环位于二者之间,弹性密封圈被约束在环体的定位槽内,外部卡箍再通过楔形压紧面把两片法兰收拢,使密封圈沿轴向和径向产生稳定压缩,从而形成可靠的真空密封边界。
从结构功能上看,该件的核心在于“定心”和“限位”。环体中部设置凸起的定位台阶,台阶外圆与KF法兰内孔形成间隙配合,能够在卡箍锁紧前限制密封圈和管路的径向偏移,避免密封圈偏装、卷边或局部压缩不均。对于DN16/KF16这类小规格接口,管路本身刚度有限,法兰端面距离较近,若没有中心环进行定位,手工装配时很容易出现密封圈错位,抽真空后表现为泄漏率波动、保压时间不足,甚至在反复振动后密封失效。中心环的台阶轮廓将密封圈限制在预定圆周位置,使压紧力沿整周均匀传递,这对高真空和洁净工况尤其重要。

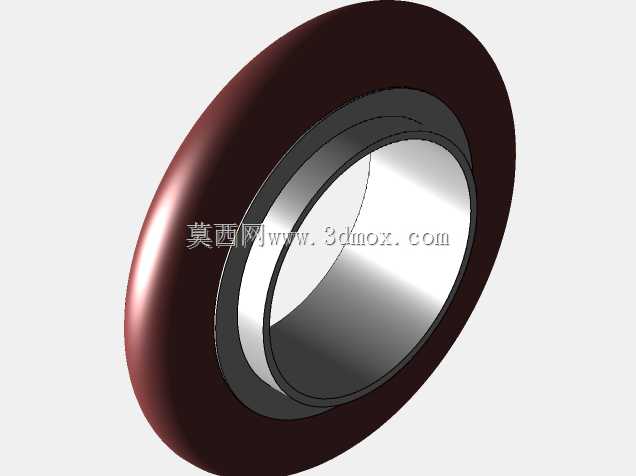

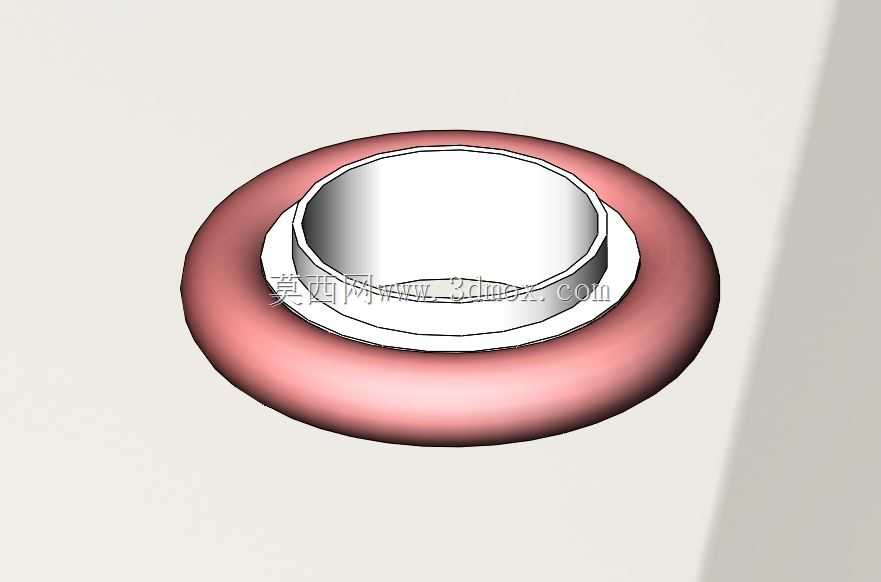

外形上,模型呈现为环形主体加外侧圆润支撑边的组合结构。内侧为贯通孔,孔径与KF16公称通径相匹配,保证气流通道不被额外缩径;中部立壁形成定位圈,用于嵌入法兰内孔;外侧扩出的环形边承担轴向承托作用,其端面与密封圈、法兰端面形成装配关系。外缘采用圆弧过渡而非尖锐棱角,一方面减少薄边应力集中,另一方面在卡箍压紧时避免割伤橡胶密封圈。建模时需要特别注意回转体轮廓的连续性,密封定位面、承托端面和外圆过渡面应保持清晰的几何边界,不能把密封圈槽、定位台阶和支撑面混成单一圆角。
尺寸控制方面,KF16中心环的安装边界受标准快装法兰和卡箍约束。内径需满足通流要求,不能侵入管道有效截面;定位台阶外径应略小于法兰内孔,既能顺利放入,又不能间隙过大导致对中不足;外环外径需要落在卡箍压紧面覆盖范围内,过大会干涉卡箍内壁,过小则会使轴向压紧位置偏离,影响密封效果。轴向高度也不能随意增大,因为KF卡箍的夹紧行程有限,中心环过高会导致法兰无法完全靠拢,密封圈压缩量不足;过低则可能使密封圈过度挤压,造成装配困难或橡胶永久变形。
设计这类零件时,通常先依据KF16法兰接口确定三个关键尺寸:有效通径、法兰内孔配合直径、卡箍包容外径。再根据所选密封圈截面确定定位槽宽度和深度。槽宽应给密封圈留出受热和压缩后的变形空间,槽深则要控制密封圈凸出量,使法兰锁紧后压缩率处于合理范围。金属环体材料多采用不锈钢或经表面处理的金属件,以适应真空环境下的耐腐蚀、低放气和清洁要求;与它配合的密封圈则根据工况选择丁腈橡胶、氟橡胶或其他真空密封材料。环体表面不应有明显毛刺、划痕和径向刀纹,尤其是与密封圈接触的承托面,粗糙或局部凸起都会形成微泄漏通道。
在设备布局中,KF16中心环常用于真空泵入口、真空腔体观测口、小型管路弯头、阀门与管道之间的过渡连接。它的优势在于装拆速度快,不需要螺栓逐点拧紧,卡箍闭合后即可完成定位和压紧;维护人员更换密封圈或调整管路时,也不必重新加工焊接接口。但这种便利性建立在尺寸链准确的前提上:法兰端面平行度、卡箍楔形面磨损、密封圈硬度以及中心环定位台阶的同轴度,都会共同影响最终密封效果。若系统用于微漏检测或高真空工艺,环件配合面还应按洁净件思路处理,避免油污、颗粒物嵌入密封面。
三维建模时适合采用回转特征完成主体,再对外缘过渡和定位台阶进行细化。工程图中应重点标注内径、定位外径、外环外径、轴向高度、台阶圆角以及密封接触面的粗糙度要求。装配验证阶段,可将中心环、两片KF法兰、密封圈和卡箍一同建立简化装配,检查卡箍闭合过程中是否存在干涉,观察密封圈是否被完全约束在定位区域内,并确认管路内孔与中心环内孔基本同轴。对于需要频繁热循环的设备,还应考虑金属环与橡胶圈热膨胀差异,避免在升温后出现卡箍过度张紧或冷却后密封松弛。
总体而言,KF16中心环虽然结构紧凑,却直接决定小规格真空快装接口的对中精度和密封稳定性。它的设计重点不在复杂外形,而在配合尺寸、密封压缩量、端面接触状态以及安装边界的协调。把这些细节处理到位,才能让真空管路在抽气、保压、维护拆装和长期运行中保持一致的连接性能。
