KF25真空快装法兰焊接短管接头

　　这套KF25真空快装法兰短管，是真空获得与真空工艺管路里最常见的过渡连接件，日常在实验室小型真空台、半导体前道辅助管路、冻干机真空腔体接口、检漏仪抽气支路、真空干燥箱外接泵组以及科研院校的分子泵—机械泵级联管线中大量使用。做真空系统布局时，工程师最先要敲定的就是管路公称通径与法兰标准，KF系列属于卡箍式快接真空法兰，依靠中心定位环加O型密封圈、外侧卡箍抱紧两片法兰斜面实现密封，不需要螺栓逐个锁紧，拆装频次高的实验线和试制工位尤其适合。

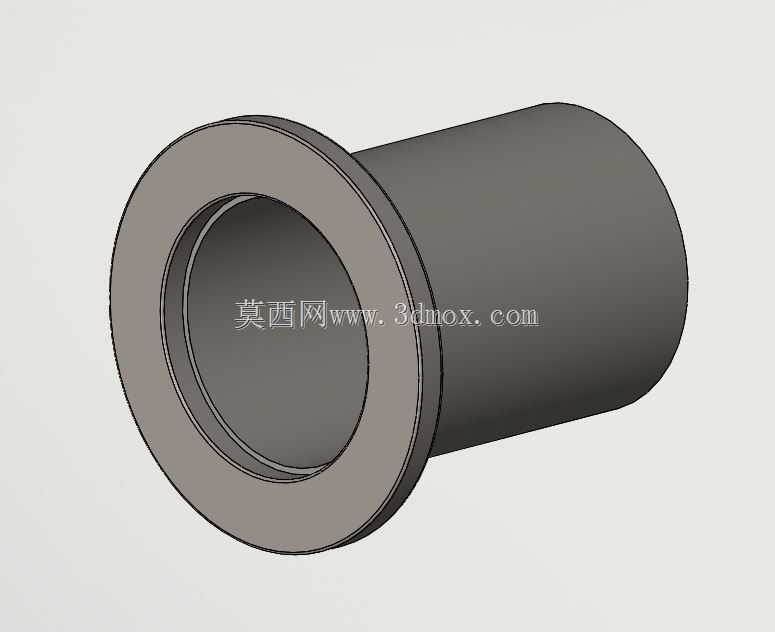

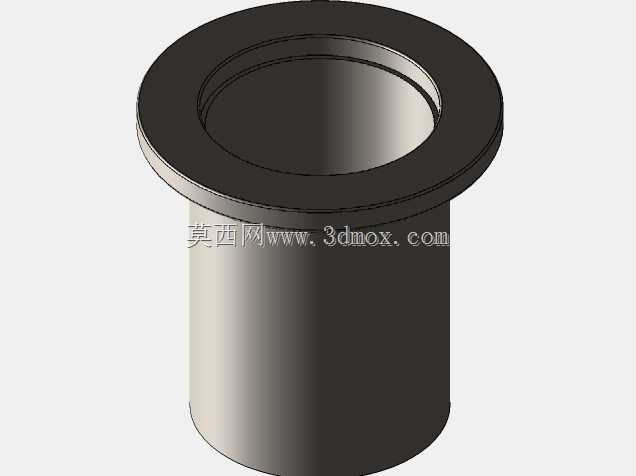

　　从结构上看，零件一端是带锥形压紧面的KF法兰盘，另一端为等径直管段，整体为回转体，适合车削成型后焊接或直接一体加工。法兰端的大外径、密封面锥度和端面厚度都要贴合KF25规范：法兰压紧面不是平面，而是向外张开的锥面，卡箍收紧时产生轴向分力，把两片法兰压向中间的密封圈；端面内侧的台阶用于容纳中心支架和弹性体密封圈，保证密封圈在径向和轴向都被限位，抽真空时不会被负压吸入管路。直管段的内径与法兰通径保持平顺过渡，避免突扩突缩造成流导损失——这一点在粗真空到高真空段都很关键，流导上不去，泵的有效抽速会被管路白白损耗。

　　建模时先画回转截面再旋转生成主体，效率最高，也能保证各段同轴度。需要重点控制的几何边界有几处：法兰背面与直管外壁的交接圆角，既不能留下应力集中的尖角，也不能圆角过大侵占卡箍的贴合空间；法兰端面的平面度和锥面角度直接决定密封可靠性，图纸上通常要标注端面粗糙度与锥面公差；直管外径要匹配对应壁厚的真空管材，若作为焊接短管使用，管端要预留坡口或平口对接长度，方便与腔体壁、弯头、三通等零件氩弧焊接。安装边界方面，KF25法兰外侧要留出卡箍开合的操作空间，卡箍包裹法兰外缘后还需要扳手或手拧空间，布局时法兰端面外侧建议预留足够的拆装距离，避免紧挨其他阀体、传感器而无法下卡箍。

　　实际选型中，这类短管常承担几种角色：一是腔体取气接口，焊在真空室壁上，外侧通过卡箍快速接波纹管或阀门；二是泵口过渡，分子泵进气口、机械泵进气口规格不一致时，用不同通径的短管加变径接头衔接；三是测量仪表接驳，真空规管、压力表、检漏口往往通过KF法兰短管引出，便于维护更换。材质上常见304或316不锈钢，内壁光洁度影响放气率，高真空场合会要求电解抛光，减少吸附气体；密封圈材料则根据工况选丁腈橡胶、氟橡胶或金属密封，普通工业真空用弹性体即可满足。

　　结构设计还要考虑管路受力。直管段不宜悬臂过长，自重较大的阀门或泵直接挂在法兰上时，需要增设支撑，否则卡箍处承受弯矩，长期运行会出现密封面错位漏气。三维布局阶段把短管、卡箍、中心环、密封圈一并装配进来，才能真实检查相邻零件的干涉：卡箍收紧后的外径比法兰盘更大，波纹管的螺母、阀门的手柄都可能与之碰撞，这些在单件零件图里看不出来，必须在装配体里核对。对于需要频繁拆卸的测点，短管法兰端面要避免被焊渣或划伤碰伤，锥面一旦出现径向划痕，O圈无法补偿，真空度就会反复掉压，现场排查漏点时这类密封面损伤是高频原因。

　　此外，通径命名中的25对应法兰规格，并不等于钢管内径，选配套管材、弯头、三通时要统一按KF系列标准核对，不能按普通水管公称直径混用。管路走向尽量短而直，减少弯头数量，短管长度根据腔体保温层、夹套厚度或防护板距离确定，伸出过长会增加死体积和放气表面积，过短则卡箍装不上。把这些边界条件在数模里逐一落实，加工出来的短管才能直接上车床、直接上工位装配，不需要现场返修补焊。
