KF40真空快装中心支撑密封环

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649234

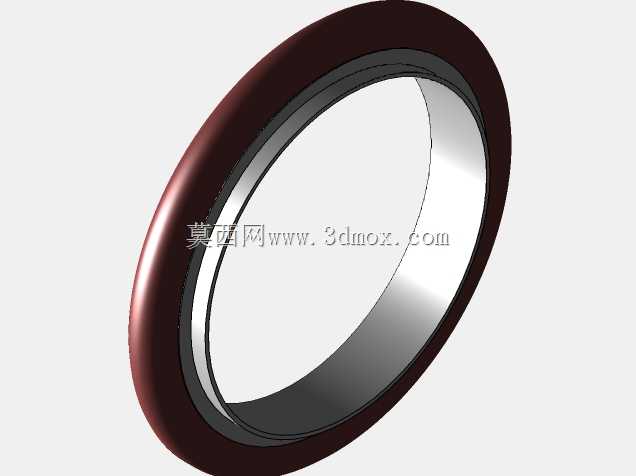

  • KF40真空快装中心支撑密封环

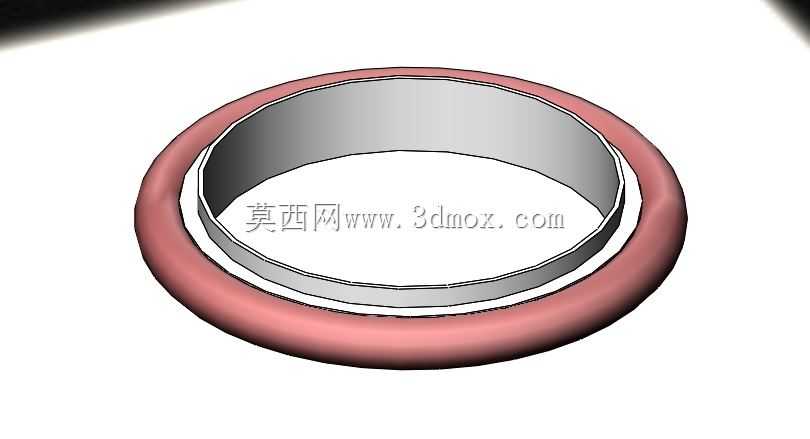

  • KF40真空快装中心支撑密封环

  KF系列快装连接件在真空管路系统里属于使用频率极高的一类标准件,其中KF40规格对应的公称通径约为40mm,广泛出现在实验室真空机组、半导体工艺设备、食品冻干装置、真空干燥箱、分子泵前后级管路以及小型镀膜设备的抽气通道中。这类中心环并不是单纯的装饰环,而是承担定位、密封和限位三重作用的核心配合件:外侧的弹性体通常采用丁腈橡胶或氟橡胶O形圈,内侧金属骨架多为不锈钢或铝合金冲压成型,装配时被两片KF快装法兰从两侧夹紧,再通过卡箍快速锁紧,从而在较短的轴向空间内形成可靠的真空密封界面。

  从结构上看,该模型清晰表达了金属内衬与外圈橡胶密封圈的组合关系。金属环的两端面为密封贴合面,需要与配对法兰的锥面或平面保持良好接触;内孔构成气流通道,设计时应避免突台、毛刺和过大缩径,以减少流导损失。外圈橡胶圈位于金属环外缘的梯形或圆弧槽位中,受压后产生弹性变形,填充法兰接合面的微观不平度,这也是真空快装结构能够反复拆装仍保持密封的关键。与焊接法兰相比,KF快装结构不需要螺栓逐点紧固,卡箍环抱后即可均匀施压,现场接管、清洗、更换测点和维护都更加方便。

  建模时首先要抓住同轴关系:金属骨架、橡胶圈和管路通道必须共用同一轴线,任何偏心都会导致密封压缩量不均。金属环壁厚不宜按外观随意设定,需要兼顾冲压成型工艺和夹持刚度;过薄容易在卡箍锁紧时发生翘曲,过厚则浪费材料并增加重量。外圈橡胶截面直径与槽位尺寸要匹配,槽底应留出橡胶受压后的容纳空间,侧面则需限制密封圈过度挤出。对于KF40这类常用规格,端面宽度、外圆定位尺寸和卡箍夹持范围之间存在明确的配合边界,三维布局时应把相邻法兰、卡箍和管道端部一并检查,防止出现卡箍碰不到压紧面或法兰间距过大的问题。

  实际选型中,中心环的使用场景决定了材料组合。普通工业真空、短时接触水汽和非腐蚀性气体时,丁腈橡胶配不锈钢骨架已经能够满足多数要求;若工艺过程涉及较高温度、化学溶剂或强氧化介质,则应考虑氟橡胶密封圈,并核对金属件表面处理与介质相容性。真空设备对泄漏率敏感,密封面不能有划伤、锈蚀和残余纤维,因此模型中金属环端面应体现平整连续的几何特征,不宜加入无关花纹。橡胶圈虽然外观圆润,但在装配状态下并非自由圆形,而是受到径向和轴向约束,工程图或BOM中应将其作为独立密封件表达,便于采购和更换。

  从安装边界看,KF40中心环位于两段管道或设备接口之间,轴向占用尺寸较小,却要求两侧法兰具有较高的对中度。布局管路时,不能把管道重量直接压在中心环上,也不能依靠卡箍强行拉合偏差较大的管口;否则密封圈局部压缩不足,金属环还可能受到侧向剪切。合理的做法是让管道支架承担重量,法兰面自然贴合后再放入中心环,最后扣合卡箍并均匀收紧。对于振动较大的机组,靠近泵口的位置还应检查卡箍防松和管路柔性补偿,避免长期微振造成密封面松动。

  在三维设计流程中,这类零件看似简单,却很容易被新手画成“两个同轴圆环”的外观模型,忽略密封槽、端面接触区和卡箍让位空间。较稳妥的建模方式是先按通径和标准接口建立旋转截面,再分别生成金属骨架与橡胶圈;金属件可采用旋转或抽壳方式控制壁厚,橡胶圈则按标准截面扫描或旋转成型。装配环境中应进行干涉检查,重点观察卡箍闭合时是否压住法兰外缘、密封圈压缩后是否超出槽位、管道内孔与中心环内孔是否形成台阶。若用于设备外观展示或维修培训,还可保留金属与橡胶的不同材质颜色,使装配关系一目了然。

  KF40中心环的价值在于用很低的零件复杂度实现快速、可拆、洁净的真空连接。它不需要复杂运动机构,却对尺寸一致性、材料弹性和表面质量有直接要求。设计人员在调用或重建此类模型时,应把注意力从“环形外观”转移到密封压缩、同轴定位、管路流导和维护空间上。只有把这些工程约束落实到模型几何中,后续出图、装配和现场使用时,才能真正发挥快装真空接头稳定、便捷、易维护的特点。
