KF25真空快装中心定位支撑环

　　KF25中心环是真空快装管路系统中常见的定位与密封支撑零件，主要用于公称规格KF25的真空法兰连接。它在半导体设备、实验室真空装置、食品包装抽真空系统、小型真空干燥箱、检漏台以及理化分析仪器中承担对中、限位和配合密封圈受压的作用。快装式真空连接依靠卡箍将两片法兰压紧，中心环位于两法兰端面之间，外圈环形结构与弹性密封圈配合，内圈则形成接近管路通径的过渡通道。

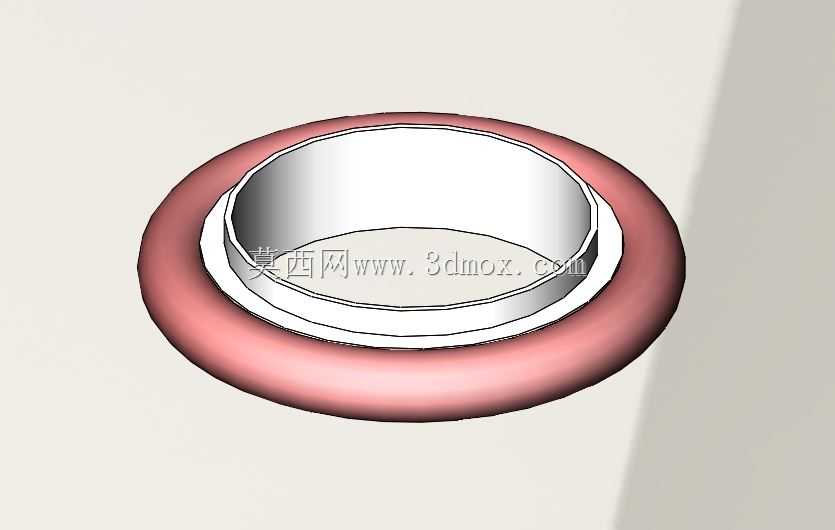

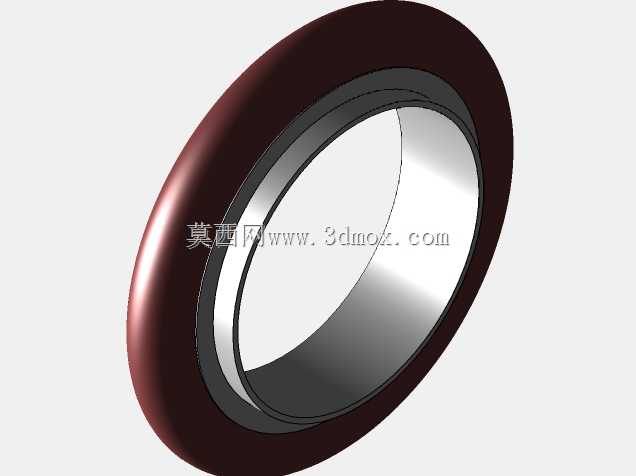

　　从实际装配关系看，该零件的关键并不在于复杂造型，而在于同轴度、端面贴合状态以及密封圈槽位的边界控制。模型呈现出明显的环形主体，外侧为圆润的承托区域，内侧具有阶梯状定位壁。设计时需要保证中心环装入卡箍后不会偏摆，密封圈受压后能够均匀贴合法兰端面，避免局部压紧不足造成真空泄漏。若中心环外径与卡箍内腔间隙过大，装配时容易出现环体偏移；若间隙过小，则在频繁拆装过程中可能卡滞，影响维护效率。

　　在真空管路布置中，KF25属于小口径快装接口，常见于泵口、阀门、波纹管、弯头、三通和观察窗之间的连接。中心环通常与O形圈或对应真空密封圈组合使用，金属或硬质支撑部分提供定位基准，弹性密封件负责填补微观不平度。工作时，卡箍夹紧产生轴向压力，密封圈被限制在中心环与法兰端面形成的空间内，受压后发生弹性变形，从而建立可靠密封。中心环本身不直接承担管路拉力，但需要承受夹紧力、拆装碰撞以及温度变化带来的尺寸影响。

　　建模时应优先还原环形本体的配合关系，而不是只追求外观。内孔需要与KF25法兰的有效通径相协调，避免环体向内突出过多而形成流道台阶。真空系统虽然多数工况流速不高，但在抽气初期，管路阻力仍会影响到达极限真空的时间；内孔边缘若存在突兀台阶，也可能成为污物聚集位置。因此，中心环内侧过渡应尽量平顺，端面与轴线保持垂直，环形支撑面的宽度要满足密封圈受压面积要求。

　　外形尺寸方面，KF系列快装件具有标准化接口特征，中心环的外径、内孔、厚度和密封圈容纳区域都应围绕法兰密封面建立。安装边界主要受卡箍包覆范围限制：轴向方向上，中心环夹在两片法兰之间，不能超出卡箍允许的闭合厚度；径向方向上，外圈需落入卡箍定位空间，且在旋转卡箍时不与卡箍内壁发生干涉。对于三维布置人员，将该件放入管路总成时，应同时检查相邻法兰、卡箍、密封圈和管道焊缝或管端成型区域，不能只核对单一零件体积。

　　结构设计思路上，这类零件强调稳定、对称和可重复装配。环形截面不宜过薄，否则夹紧时容易变形；也不宜过厚，否则会占用过多轴向空间并使密封圈压缩量不足。外侧圆弧或倒角可以引导卡箍合入，减少装配刮擦；内侧台阶则用于限制密封圈位置，使其在抽真空和受压过程中不被吸入管路。对于需要频繁清洗或更换密封件的实验设备，中心环的拆装便利性尤其重要，边缘倒角和表面光洁度会直接影响操作手感。

　　在选材与应用层面，中心环可根据工况采用金属或非金属支撑结构。普通工业真空环境中，金属环具有较好的尺寸稳定性；涉及腐蚀气体或特殊洁净要求时，则需要结合材质、表面处理和密封圈材料综合判断。建模阶段虽然不必把材料工艺全部展开，但结构上应预留合理的公差意识：密封面不能有明显翘曲，环体各圆特征应同轴，定位台阶不能与标准法兰发生硬干涉。

　　从设备维护角度看，KF25中心环属于小体积但高可靠性影响的零件。真空系统泄漏往往不是由大型主体设备引起，而是来自接口密封面的污染、密封圈老化或中心环偏装。将该模型用于管路设计时，可以在数字样机中提前检查卡箍开合空间、法兰对接方向以及维修拆卸顺序。尤其在密集排布的真空台面中，卡箍需要一定旋转和退让空间，若中心环、法兰和管道位置没有留出操作边界，现场装配会非常困难。

　　总体而言，KF25中心环的三维结构应服务于真空快装接口的真实装配逻辑：以环形对中保证两片法兰同轴，以台阶和外圈轮廓约束密封圈，以合理厚度承受卡箍压紧力，并以平顺内孔维持管路通道连续。它虽然结构简单，却直接影响真空连接的密封性、拆装效率和后期维护稳定性，是小口径真空管路设计中不可忽略的基础配件。
